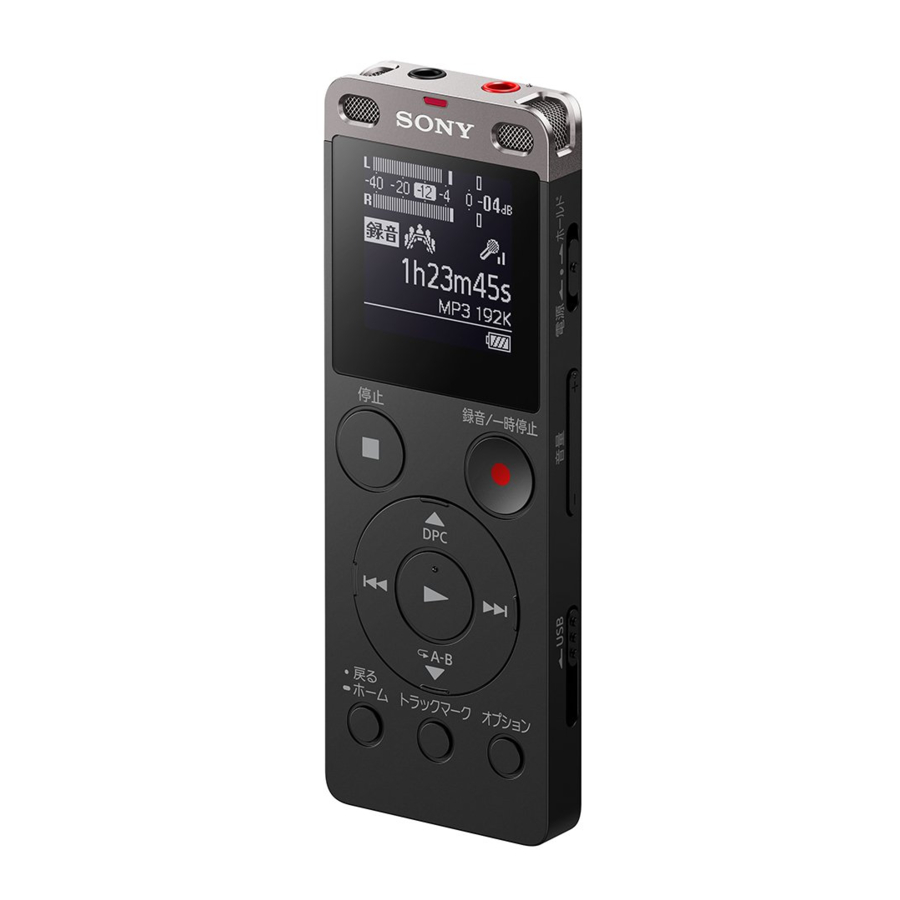

Sony ICD-UX560F - IC Recorder пайдалану нұсқаулығы

Жеткізілім жиынтығын тексеріңіз

• IC Recorder (1)
• Пайдалану нұсқаулығы (осы парақ)
• Қолданбалық бағдарламалық жасақтама, Sound Organizer 2 (Компьютеріңізге орнату үшін кірістірілген жадта сақталған орнату файлы.)

Бөлшектер мен басқару элементтері

1. Жұмыс индикаторы
2. Кірістірілген микрофондар (стерео) (L)
3. Кірістірілген микрофондар (стерео) (R)
4. Дисплей терезесі
5. REC/PAUSE (жазу/кідірту) батырмасы
6. STOP (тоқтату) батырмасы
7. Басқару батырмасы ( DPC (Digital Pitch Control) (сандық қадамды басқару), A-B (A-B қайталау), (шолу/жылдам кері), (белгі/жылдам алға))
8. (ойнату/енгізу) батырмасы* 1
9. BACK/HOME (артқа/басты бет) батырмасы
10. T-MARK (трек белгісі) батырмасы
11. OPTION (опция) батырмасы
12. Бау тесігі (IC Recorder-мен бірге бау жеткізілмейді.)
13. Кірістірілген динамик
14. USB қосқыш қақпағы (USB қосқышын қақпақтың артында жасырылған күйінде табуға болады.)
15. (құлаққап) ұясы
16. (микрофон) ұясы* 1
17. POWER•HOLD (қуат•ұстау) қосқышы* 2
18. VOLUME –/+ (дыбыс деңгейі –/+) батырмасы* 1
19. USB жылжымалы тұтқасы
20. Ұяшық қақпағы
21. microSD карта ұясы (Карта ұясы қақпақтың астында орналасқан.)

*1 (ойнату/енгізу) батырмасында, VOLUME –/+ (дыбыс деңгейі –/+) батырмасында және (микрофон) ұясында 1 тактильді нүкте бар. IC Recorder-ді басқару кезінде тактильді нүктені анықтама ретінде пайдаланыңыз.
* 2 POWER•HOLD (қуат•ұстау) қосқышын "POWER" (қуат) күйіне жылжытып, оны 8 секунд немесе одан да көп ұстап тұру IC Recorder-ді қайта іске қосады. Толық нұсқауларды алу үшін Анықтама нұсқаулығын қараңыз.

Жаңа IC Recorder-ді сынап көрейік

Зарядтау

1. IC Recorder-ді зарядтаңыз.
   USB жылжымалы тұтқасын көрсеткі бағытында жылжытып, USB қосқышын жұмыс істеп тұрған компьютердің USB портына салыңыз. Батарея толық зарядталған кезде, батарея индикаторы "" белгісін көрсетеді.
2. IC Recorder-ді ажыратыңыз.
   Жұмыс индикаторының жанбағанына көз жеткізіңіз. Содан кейін IC Recorder-ді қауіпсіз түрде алып тастау үшін Анықтама нұсқаулығын қараңыз.

Қуатты қосу

POWER•HOLD (қуат•ұстау) қосқышын терезе дисплейі пайда болғанша "POWER" (қуат) бағытында жылжытып, ұстап тұрыңыз. Қуатты өшіру үшін POWER•HOLD (қуат•ұстау) қосқышын "POWER" (қуат) күйіне жылжытып, дисплей терезесінде "Power Off" ("Өшірулі") пайда болғанша ұстап тұрыңыз.

Кездейсоқ әрекеттердің алдын алу үшін (HOLD (ұстау))
POWER•HOLD (қуат•ұстау) қосқышын "HOLD" (ұстау) бағытында жылжытыңыз.

IC Recorder-ді HOLD (ұстау) күйінен шығару үшін POWER•HOLD (қуат•ұстау) қосқышын ортасына қарай жылжытыңыз.

Бастапқы параметрлер

IC Recorder-ді бірінші рет қосқан кезде дисплей терезесінде "Configure Initial Settings" ("Бастапқы параметрлерді конфигурациялау") экраны пайда болады. Содан кейін дисплей тілін таңдап, сағатты орнатып, дыбыстық сигналды қосуға/өшіруге болады.

1. Бастапқы параметрлерді бастау үшін "Yes" ("Иә") тармағын таңдаңыз.

2. Дисплей тілін таңдаңыз.
   Келесі тілдердің бірін таңдауға болады: English* (ағылшын), Español (Spanish) (испан), Français (French) (француз)
   * Әдепкі параметр
3. Ағымдағы жылды, айды, күнді, сағатты және минутты орнатыңыз.
   Сағат параметрінің алдыңғы элементіне қайта оралу үшін BACK/HOME (артқа/басты бет) түймесін басыңыз.

4. "Next" ("Келесі") тармағын таңдаңыз.

5. Дыбыстық сигналды қосу немесе өшіру үшін "ON" ("ҚОСУ") немесе "OFF" ("ӨШІРУ") тармағын таңдаңыз.
   Бастапқы параметрлер аяқталған кезде аяқтау туралы хабарлама, содан кейін HOME (басты бет) мәзірінің экраны пайда болады.


Ескертпелер

• Келесі қадамға өту үшін 30 секунд немесе одан да көп уақыт кетсе, дисплей терезесі өшеді. Бастапқы параметрлерді жалғастыру үшін дисплей терезесін қосу үшін BACK/HOME (артқа/басты бет) түймесін басыңыз.
• Кез келген бастапқы параметрлерді кез келген уақытта кейінірек өзгертуге болады. Толық нұсқауларды алу үшін Анықтама нұсқаулығын қараңыз.

Дисплей терезесі автоматты түрде өшеді
IC Recorder-дегі "Screen Off Timer" ("Экранды өшіру таймері") параметрі батарея қуатын үнемдеу үшін әдепкі бойынша "30sec" ("30 сек") күйіне орнатылған. IC Recorder-ді 30 секунд бойы тиіспей қалдырсаңыз, дисплей терезесі өшеді, бірақ сіз әлі де кез келген батырма әрекеттерін орындай аласыз. Дисплей терезесін қайта қосу үшін BACK/HOME (артқа/басты бет) түймесін басыңыз.

Дисплей терезесінің өшіп қалуына жол бермеуге немесе әдепкі параметрді басқа таймер аралығына өзгертуге болады. BACK/HOME (артқа/басты бет) түймесін басып тұрыңыз және " Settings" ("Параметрлер") - "Common Settings" ("Жалпы параметрлер") - "Screen Off Timer" ("Экранды өшіру таймері") тармағын таңдаңыз, содан кейін "No Auto Screen Off" ("Экранды автоматты түрде өшірмеу"), "15sec" ("15 сек"), "30sec" ("30 сек"), "1min" ("1 мин"), "3min" ("3 мин") немесе "5min" ("5 мин") тармағын таңдаңыз.

Жазу

• IC Recorder-ді пайдалануды бастамас бұрын POWER•HOLD (қуат•ұстау) қосқышының ортаңғы нүкте күйінде екеніне көз жеткізіңіз.
• OPTION (опция) мәзірінде "Scene Select" ("Көріністі таңдау") тармағын таңдау арқылы әрбір жағдай үшін жазу көрінісін таңдауға болады.

1. IC Recorder-ді кірістірілген микрофондары жазу көзінің бағытында болатындай етіп бұрыңыз.
2. REC/PAUSE (жазу/кідірту) түймесін басыңыз.
   Жазу басталады және жұмыс индикаторы қызыл түспен жанады.

   Жазу кезінде жазу деңгейін реттеуге көмектесу үшін шың өлшеуіштері пайда болады ().
   Жазу деңгейі жоғарыда көрсетілгендей оңтайлы диапазонда болатындай етіп, кірістірілген микрофондардың бағытын, дыбыс көзінен қашықтықты немесе микрофондардың сезімталдық параметрін реттеңіз, ол шамамен -12 дБ болуы керек.
3. Жазуды тоқтату үшін STOP (тоқтату) түймесін басыңыз.
   Алдымен "Please Wait" ("Күте тұрыңыз") пайда болады, содан кейін жазу күту экраны пайда болады. Жазуды тоқтатқаннан кейін, жаңа ғана жазылған файлды ойнату үшін түймесін басуға болады.

Тыңдау

1. HOME (басты бет) мәзірінен " Recorded Files" ("Жазылған файлдар") тармағын таңдаңыз.
2. "Latest Recording" ("Соңғы жазу"), "Search by REC Date" ("Жазу күні бойынша іздеу"), "Search by REC Scene" ("Жазу көрінісі бойынша іздеу") немесе "Folders" ("Қалталар") тармағын таңдаңыз.
3. Қажетті файлды таңдаңыз.
   Ойнату басталады және жұмыс индикаторы жасыл түспен жанады.

4. Дыбыс деңгейін реттеу үшін VOLUME -/+ (дыбыс деңгейі -/+) түймесін басыңыз.
5. Ойнатуды тоқтату үшін STOP (тоқтату) түймесін басыңыз.

Трек белгісін қосу үшін
Кейінірек файлды бөлу керек немесе ойнату кезінде табу керек нүктеге трек белгісін қосуға болады. Әр файлға ең көбі 98 трек белгісін қосуға болады. Жазу кезінде де трек белгілерін қосуға болады.

Жою

Ескертпе Файл жойылғаннан кейін оны қалпына келтіру мүмкін емес.

1. Жазылған файлдар тізімінен жойғыңыз келетін файлды таңдаңыз немесе жойғыңыз келетін файлды ойнатыңыз.
2. OPTION (опция) мәзірінен "Delete a File" ("Файлды жою") тармағын таңдаңыз.
   "Delete?" ("Жою керек пе?") пайда болады және таңдалған файл растау үшін ойнатыла бастайды.

3. "Yes" ("Иә") тармағын таңдаңыз.
   "Please Wait" ("Күте тұрыңыз") пайда болады және таңдалған файл жойылғанша қалады.


HOME мәзірін пайдалану

Сіз HOME мәзірін әртүрлі операциялар үшін пайдалана аласыз, соның ішінде жазылған файлды табу және ойнату, сондай-ақ IC жазғыштың параметрлерін өзгерту.

1. BACK/HOME түймесін басып тұрыңыз.
   HOME мәзірінің экраны пайда болады.

   HOME мәзірінің элементтері келесі ретпен орналастырылған.

   * Сіз қазір пайдаланып жатқан функция "XX" ішінде көрсетіледі.
2. Келесілерден қалаған функцияңызды таңдаңыз:

3. Music (Музыка)	Сіз компьютерден импорттаған файлдардың бірін таңдап, ойната аласыз. Музыкалық файлды табу үшін "All Songs" ("Барлық әндер"), "Albums" ("Альбомдар"), "Artists" ("Орындаушылар") немесе "Folders" ("Қалталар") тармағын таңдаңыз.
   Recorded Files (Жазылған файлдар)	Сіз IC жазғышпен жазған файлдардың бірін таңдап, ойната аласыз. Жазылған файлды табу үшін "Latest Recording" ("Соңғы жазба"), "Search by REC Date" ("Жазба күні бойынша іздеу"), "Search by REC Scene" ("Жазба көрінісі бойынша іздеу") немесе "Folders" ("Қалталар") тармағын таңдаңыз.
   Record (Жазу)	Сіз жазу күту режимі экранын көрсетіп, содан кейін жазуды бастай аласыз.
   FM Radio (FM радиосы)	Сіз FM радиосының экранын көрсетіп, содан кейін радиохабарларын тыңдай немесе жаза аласыз.
   Settings (Параметрлер)	Сіз Settings (Параметрлер) мәзірінің экранын көрсетіп, IC жазғышта әртүрлі параметрлерді өзгерте аласыз.
   Return to XX* (XX*-ке қайту)	Сіз HOME мәзірінің экранына дейін көрсетілген экранға қайта аласыз. * Сіз қазір пайдаланып жатқан функция "XX" ішінде көрсетіледі.

HOME мәзіріне кірмес бұрын көрсетілген экранға қайту үшін STOP түймесін басыңыз.

OPTION мәзірін пайдалану

Сіз OPTION мәзірін әртүрлі функцияларды орындау үшін пайдалана аласыз, соның ішінде IC жазғыштың параметрлерін өзгерту.
Қолжетімді элементтер жағдайға байланысты өзгереді.

1. HOME мәзірінен қалаған функцияңызды таңдап, содан кейін OPTION түймесін басыңыз.

2. Параметрін өзгерткіңіз келетін мәзір элементін таңдаңыз.
3. Қалаған параметр опциясын таңдаңыз.

Файлдарды IC жазғыштан компьютерге көшіру

Сіз файлдар мен қалталарды IC жазғыштан компьютерге сақтау үшін көшіре аласыз.

1. IC жазғышты компьютерге қосу үшін "Зарядтау" бөліміндегі нұсқауларды орындаңыз.
2. Көшіргіңіз келетін файлдарды немесе қалталарды "IC RECORDER" немесе "MEMORY CARD" ішінен компьютердегі жергілікті дискіге сүйреп апарыңыз.
   Файлды немесе қалтаны көшіру (Сүйреп апару)

   1. Басып тұрыңыз,
   2. сүйреңіз,
   3. содан кейін тастаңыз.
3. IC жазғышты компьютерден ажыратыңыз.

Sound Organizer 2 орнату

Sound Organizer-ді компьютеріңізге орнатыңыз.
Sound Organizer сізге IC жазғыш пен компьютеріңіз арасында файлдар алмасуға мүмкіндік береді.

Музыкалық CD-лерден және басқа медиадан импортталған әндер, MP3 және компьютерге импортталған басқа аудио файлдарды да ойнатуға және IC жазғышқа тасымалдауға болады.

Ескертпелер

• Sound Organizer тек Windows компьютерлерімен үйлесімді. Ол Mac-пен үйлесімді емес.
• Бұл IC жазғыш тек Sound Organizer 2-мен үйлесімді.
• Егер сіз кірістірілген жадты пішімдесеңіз, онда сақталған барлық деректер жойылады. (Sound Organizer бағдарламалық құралы да жойылады.)

Sound Organizer-ді орнатқан кезде, әкімші құқықтары бар тіркелгіге кіріңіз.

1. IC жазғышты компьютерге қосу үшін "Зарядтау" бөліміндегі нұсқауларды орындаңыз.
2. IC жазғыштың компьютермен сәтті анықталғанына көз жеткізіңіз.
   IC жазғыш компьютерге қосылған кезде IC жазғыштың дисплей терезесінде "Connecting" ("Қосылу") пайда болады және қалады.
3. [Start] ("Бастау") мәзіріне өтіп, [Computer] ("Компьютер") түймесін басып, содан кейін [IC RECORDER] - [FOR WINDOWS] түймесін екі рет басыңыз.
4. [SoundOrganizer_V2001] (немесе [SoundOrganizer_V2001.exe]) түймесін екі рет басыңыз.
   Компьютердің экрандағы нұсқауларын орындаңыз.
5. Лицензиялық келісімнің шарттарын қабылдағаныңызға көз жеткізіп, [I accept the terms in the license agreement] ("Лицензиялық келісімнің шарттарын қабылдаймын") тармағын таңдап, содан кейін [Next] ("Келесі") түймесін басыңыз.
6. [Setup Type] ("Орнату түрі") терезесі пайда болғанда, [Standard] ("Стандартты") немесе [Custom] ("Реттелетін") тармағын таңдап, содан кейін [Next] ("Келесі") түймесін басыңыз.
   Экрандағы нұсқауларды орындаңыз және [Custom] ("Реттелетін") тармағын таңдаған кезде орнату параметрлерін орнатыңыз.
7. [Ready to Install the Program] ("Бағдарламаны орнатуға дайын") терезесі пайда болғанда, [Install] ("Орнату") түймесін басыңыз.
   Орнату басталады.
8. [Sound Organizer has been installed successfully.] ("Sound Organizer сәтті орнатылды.") терезесі пайда болғанда, [Launch Sound Organizer Now] ("Sound Organizer-ді қазір іске қосу") тармағын белгілеп, содан кейін [Finish] ("Аяқтау") түймесін басыңыз.

Ескертпе
Sound Organizer-ді орнатқаннан кейін компьютеріңізді қайта іске қосу қажет болуы мүмкін.

Сақтық шаралары

Қуат туралы
Құрылғыны тек кірістірілген қайта зарядталатын литий-ионды батареямен 3,7 В тұрақты токта жұмыс істетіңіз.

Қауіпсіздік туралы
Көлік жүргізіп бара жатқанда, велосипедпен жүргенде немесе кез келген моторлы көлікті басқарып бара жатқанда құрылғыны пайдаланбаңыз.

Өңдеу туралы

• Құрылғыны жылу көздерінің жанында немесе тікелей күн сәулесі түсетін, шаң-тозаңы көп немесе механикалық соққыға ұшырайтын жерде қалдырмаңыз.
• Егер қандай да бір қатты зат немесе сұйықтық құрылғыға түсіп кетсе, оны одан әрі пайдаланбас бұрын білікті мамандарға тексертіңіз.
• IC жазғышты пайдаланған кезде, корпустың майысуын немесе IC жазғыштың дұрыс жұмыс істемеуін болдырмау үшін төмендегі сақтық шараларын ұмытпаңыз.
  • IC жазғыш артқы қалтаңызда болған кезде отырмаңыз.
  • IC жазғышты құлаққап/құлаққап сымы оралған сөмкеге салып, сөмкені қатты соққыға ұшыратпаңыз.
• Құрылғыға су шашырауына жол бермеуге тырысыңыз. Құрылғы су өткізбейді. Әсіресе, келесі жағдайларда абай болыңыз.
  • Құрылғы қалтаңызда болғанда және дәретханаға барғанда және т.б. Еңкейген кезде құрылғы суға түсіп кетуі және сулануы мүмкін.
  • Құрылғы жаңбырға, қарға немесе ылғалға ұшырайтын ортада пайдаланған кезде.
  • Терлеген жағдайда. Егер сіз құрылғыны дымқыл қолдарыңызбен ұстасаңыз немесе құрылғыны терлі киімнің қалтасына салсаңыз, құрылғы сулануы мүмкін.
• Бұл құрылғыны қатты дыбыспен тыңдау есту қабілетіңізге әсер етуі мүмкін. Жол қауіпсіздігі үшін бұл құрылғыны көлік жүргізіп бара жатқанда немесе велосипедпен жүргенде пайдаланбаңыз.
• Егер сіз құлаққаптарды қоршаған ауа өте құрғақ болған кезде пайдалансаңыз, құлағыңызда ауырсыну сезілуі мүмкін.
  Бұл құлаққаптардың дұрыс жұмыс істемеуінен емес, денеңізде жиналған статикалық электр энергиясынан болады. Сіз статикалық электр энергиясының пайда болуына жол бермейтін синтетикалық емес киім кию арқылы статикалық электр энергиясын азайта аласыз.

Шу туралы

• Жазу немесе ойнату кезінде құрылғы айнымалы ток көзінің, люминесцентті шамның немесе ұялы телефонның жанына қойылса, шу естілуі мүмкін.
• Жазу кезінде саусағыңыз сияқты зат құрылғыны үйкесе немесе сызса, шу жазылуы мүмкін.

Техникалық қызмет көрсету туралы
Сыртқы бетін тазалау үшін суда сәл дымқылданған жұмсақ шүберекті пайдаланыңыз. Содан кейін сыртқы бетін сүрту үшін жұмсақ құрғақ шүберекті пайдаланыңыз. Алкоголь, бензин немесе еріткішті пайдаланбаңыз.
Құрылғыңызға қатысты сұрақтарыңыз немесе мәселелеріңіз болса, жақын жердегі Sony дилеріне хабарласыңыз.

Батареяларды (батарея жинағын немесе орнатылған батареяларды) ұзақ уақыт бойы күн сәулесі, от немесе сол сияқты шамадан тыс ыстыққа ұшыратпаңыз.

Техникалық сипаттамалар

Сыйымдылық (Пайдаланушыға қолжетімді сыйымдылық*¹*²)
4 GB (шамамен 3.20 GB = 3,435,973,837 Байт)

Максималды жазу уақыты (Кірістірілген жад)
Барлық қалталардың максималды жазу уақыты төмендегідей.

Ескертпе
Егер сіз ұзақ уақыт бойы үздіксіз жазуды жоспарласаңыз, сізге USB AC адаптері (жинақта жоқ) қажет болуы мүмкін. Батареяның қызмет ету мерзімі туралы толығырақ Батареяның қызмет ету мерзімін қараңыз. Бұл тақырыптағы максималды жазу уақыты тек сілтеме үшін берілген.

Батареяның қызмет ету мерзімі (кірістірілген қайта зарядталатын литий-ионды батарея) (JEITA)*⁴*⁵

Өлшемдері (ен/биіктік/тереңдік) (шығыңқы бөліктер мен басқару элементтерін қоспағанда) (JEITA)*⁴
Шамамен 36.6 мм × 101.5 мм × 10.5 мм

Массасы (JEITA)*⁴
Шамамен 52 г

Температура/Ылғалдылық

Үйлесімді жад карталары

• 4 GB-тан 32 GB-қа дейінгі microSDHC карталары
• 64 GB немесе одан да көп microSDXC карталары

*¹ Ішкі жадтың аз мөлшері файлдарды басқару үшін пайдаланылады, сондықтан пайдаланушының сақтауы үшін қолжетімді емес.
*² Кірістірілген жад IC жазғышпен пішімделген кезде.
*³ Жазу көріністері үшін әдепкі параметрлер.
*⁴ JEITA (Japan Electronics and Information Technology Industries Association) стандарты бойынша өлшенген мән
*⁵ Батареяның қызмет ету мерзімі IC жазғышты қалай пайдалануыңызға байланысты қысқаруы мүмкін.
*⁶ Дыбыс деңгейі 27-ге орнатылған кірістірілген динамикпен музыка ойнатылған кезде.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Sony ICD-UX560F - IC Recorder пайдалану нұсқаулығы жүктеп алу

Қолжетімді тілдер
