Bowers & Wilkins 804 D4, 805 D4, 800 Series Diamond – garsiakalbio instrukcija

Turinys

1 Išpakavimas
2 Padėties nustatymas
3 Jungtys
4 Tikslus nustatymas ir įsibėgėjimas
5 Priežiūra
6 Atsisiųsti instrukciją
7 Kitomis kalbomis

Išpakavimas

805 D4

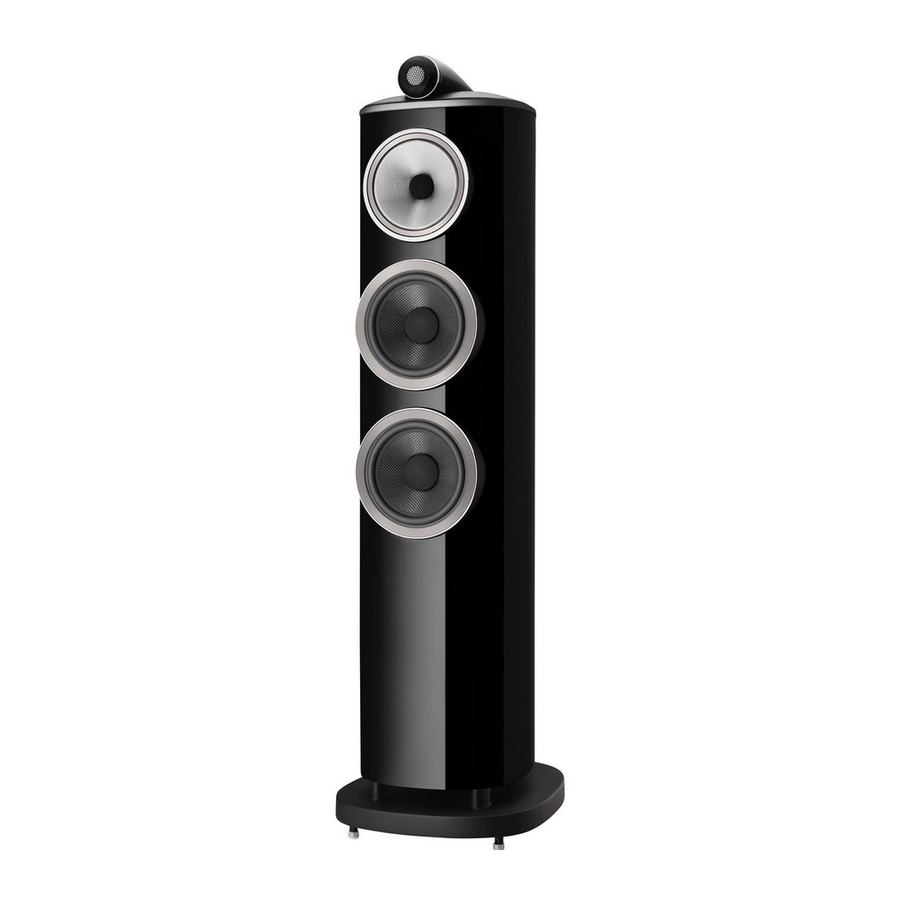

804 D4

Dėžutės turinys
805 D4
2 grotelės
4 gnybtų jungiamieji laidai
8 lipnūs plastikiniai padeliai
2 dviejų dalių putplasčio kamščiai
1 valymo šluostė

804 D4
2 vidutinių dažnių grotelės
4 žemų dažnių grotelės
4 gnybtų jungiamieji laidai
8 smaigai
8 guminės kojelės ir fiksavimo veržlės (pritvirtintos prie garsiakalbio)
1 metalinis smaigalio reguliavimo strypas
1 fiksavimo veržlės reguliavimo įrankis
1 valymo šluostė

805 D4 ir 804 D4 yra labai sunkūs, todėl primygtinai rekomenduojame juos išpakuoti kambaryje, kuriame jie bus naudojami, dviem žmonėms dirbant kartu. Taip pat protinga atsargumo priemonė yra nusiimti papuošalus, kad sumažintumėte riziką subraižyti garsiakalbių paviršiaus apdailą.

Aukščiau esančiose lentelėse parodytos su 805 D4 ir 804 D4 supakuotos sudedamosios dalys. Mažai tikėtinu atveju, jei ko nors trūksta, susisiekite su pardavėju, iš kurio įsigijote garsiakalbius.

Sunkesnės žemų / vidutinių dažnių grotelės tvirtinamos magnetiniu būdu ir yra supakuotos atskirame skyriuje, kad nejudėtų transportuojant.

Pastaba: reikia būti atsargiems montuojant ar nuimant magnetiniu būdu pritvirtintas groteles, kad nepažeistumėte gaminio. Grotelės subraižys garsiakalbio / stovo cokolinę dalį, jei nukris; galite to išvengti uždengdami cokolinę dalį montuodami arba nuimdami groteles.

Aukštų dažnių garsiakalbio diafragmos yra labai subtilios ir lengvai pažeidžiamos. „800 Series Diamond“ serijoje įtraukiame plieninį grotelių tinklelį, kuris gali apsaugoti aukštų dažnių garsiakalbį nuo daugelio pažeidimų formų. Tačiau vis tiek turėtumėte būti atsargūs tvarkydami ir valydami garsiakalbius.

Informacija apie aplinką
Šis gaminys atitinka tarptautines direktyvas, įskaitant, bet neapsiribojant:

elektros ir elektroninės įrangos Ribojamų Pavojingų Medžiagų (RoHS) direktyva,
cheminių medžiagų Registracijos, Įvertinimo, Autorizacijos ir Ribojimo (REACH) direktyva
elektros ir elektroninės įrangos atliekų šalinimo (WEEE) direktyva.

Kreipkitės į vietinę atliekų tvarkymo instituciją, kad gautumėte patarimų, kaip tinkamai perdirbti arba išmesti šį gaminį.
Šio „800 Series Diamond“ serijos garsiakalbio aukštų dažnių garsiakalbio mazgas yra atsietas komponentas, kuris mechaniškai izoliuotas nuo pagrindinės korpuso dalies. Todėl gali atrodyti, kad jis yra laisvas, kai gaminys pirmą kartą išimamas iš pakuotės. Tai nėra defektas: tai yra būdinga dizaino savybė, užtikrinanti optimalų garsiakalbio veikimą.

Jei aukštų dažnių garsiakalbio mazgas transportavimo metu šiek tiek pasislinko ir jį reikia sureguliuoti, mazgą galima labai šiek tiek pajudinti pirmyn ir atgal, kad aukštų dažnių garsiakalbio korpuso galinė dalis būtų sulygiuota su garsiakalbio korpuso galine dalimi. Aukštų dažnių garsiakalbio mazgas taip pat gali būti labai šiek tiek pasuktas, kad Bowers & Wilkins logotipas būtų orientuotas vertikaliai. Atliekant šiuos reguliavimus, neverskite aukštų dažnių garsiakalbio į jokią padėtį už minkštų galinių atramų ribų.

Pastaba: reikia būti atsargiems, kad nepažeistumėte atskyrimo mazgo atliekant šiuos reguliavimus – kreipkitės į savo pardavėją, jei abejojate, kaip reguliuoti aukštų dažnių garsiakalbio mazgą.

Padėties nustatymas

FS-805 D4 arba 804 D4
FS-805 D4 ir 804 D4 skirti montuoti tik ant grindų. Svarbu užtikrinti, kad jie tvirtai stovėtų ant grindų naudojant pridedamas smaigalio kojeles, kai tik įmanoma.

FS-805 D4 ir 804 D4 tiekiami su smaigaliais (skirtais montuoti garsiakalbį ant grindų, padengtų kilimine danga) ir guminėmis kojelėmis (skirtais montuoti garsiakalbį ant kietų grindų).

Pastaba: jei smaigaliai naudojami ant kietų grindų, patartina tarp smaigalių ir grindų padėti kietą apsauginį paviršių, kad smaigalys nepažeistų grindų.

Norėdami stabilizuoti garsiakalbį, iš pradžių visiškai užsukite fiksavimo veržles ant smaigalių / guminių kojelių. Tada visiškai įsukite smaigalius / gumines kojeles į sriegines įdėklus garsiakalbio / stovo pagrinde. Jei garsiakalbis / stovas siūbuoja padėjus ant grindų, atsukite smaigalius / gumines kojeles, kurios neliečia grindų, kol garsiakalbis / stovas tvirtai atsirems nesiūbuodamas. Galiausiai užfiksuokite veržles prie pagrindo naudodami pridedamą įrankį, kad švelniai priveržtumėte veržlę, o pridedamu strypu sustabdykite smaigalio / guminės kojelės sukimąsi.

Pastaba: būkite atsargūs, kad nepažeistumėte garsiakalbio cokolinės dalies ar stovo pagrindo apdailos, naudodami reguliavimo įrankius.

Gali būti patogiau pritvirtinti ir sureguliuoti smaigalius / gumines kojeles po to, kai garsiakalbio padėtis kambaryje bus optimizuota. Pritvirtinant arba keičiant smaigalius / gumines kojeles, išėmus garsiakalbį iš pakuotės, garsiakalbį galima atsargiai nuleisti ant šono, kad būtų lengviau pasiekti apatinę pagrindo pusę. Patartina padėti garsiakalbį ant minkšto, nežyminčio paviršiaus, nuleidžiant jį, kad nebūtų pažeista paviršiaus apdaila. Pritvirtinus smaigalius / gumines kojeles, garsiakalbį galima pakelti į vietą.

Pastaba: patartina, kad du žmonės dirbtų kartu keldami gaminį dėl jo svorio. Garsiakalbio negalima vilkti per grindis įdiegus smaigalius / gumines kojeles, nes tai gali sugadinti tiek garsiakalbį, tiek grindis.

Įrenginio įrengimas

Naudojant sienines lentynas (tik 805 D4)
Garsiakalbis pirmiausia skirtas montuoti ant specialaus grindų stovo (FS-805 D4), tačiau jį galima pastatyti ir ant lentynos, nors tai suteikia mažiau lankstumo optimizuojant garsiakalbio veikimą. Jei reikia naudoti lentynos vietą, rekomenduojame naudoti putplasčio kamščio įdėklus (pridedamus), kad optimizuotumėte angos veikimą (žr. tikslų nustatymą). Abiem montavimo atvejais garsiakalbių aukštų dažnių garsiakalbiai turėtų būti maždaug ausų aukštyje įprastoje klausymo padėtyje.

Pastaba: jei naudojate lentyną, įsitikinkite, kad ji yra pakankamai tvirta, kad tinkamai išlaikytų svorį, ir pritvirtinkite 4 lipnius plastikinius padelius prie apatinės garsiakalbio pusės.

Įrenginio padėties nustatymas

Tiek stereofoninėse, tiek namų kino sistemose stenkitės užtikrinti, kad kiekvieno garsiakalbio artimiausia aplinka būtų panašaus akustinio pobūdžio. Pavyzdžiui, jei vienas garsiakalbis yra greta plikų sienų, o kitas – greta minkštų baldų ir užuolaidų, gali nukentėti tiek bendra garso kokybė, tiek stereofoninis vaizdas.

Įprastos stereofoninės sistemos

Pradžioje garsiakalbiai turėtų būti išdėstyti 1,5–3 m atstumu vienas nuo kito dviejuose lygiakraščio trikampio kampuose, užbaigiant klausymo zoną trečiame kampe. Garsiakalbiai turėtų būti išdėstyti bent 0,5 m atstumu nuo galinės ir bet kurios šoninės sienos (kaip parodyta paveikslėlyje žemiau).

Namų kino sistemos

Jei garsiakalbiai bus naudojami priekiniams kanalams namų kino sistemoje, jie turėtų būti išdėstyti arčiau vienas kito nei 2 kanalų garsui, nes erdviniai kanalai linkę išplėsti vaizdą. Garsiakalbių išdėstymas maždaug 0,5 m atstumu nuo ekrano šonų taip pat padės išlaikyti garso vaizdą proporcingą vaizdo vaizdui. Kaip ir įprastai stereofoninei padėčiai, garsiakalbiai idealiai turėtų būti bent 0,5 m atstumu nuo bet kurios šoninės sienos.

Jungtys

Svarbus saugos įspėjimas
Visos jungtys turi būti atliekamos išjungus garso įrangą. Kai naudojate garso įrangą įprastu režimu, prisilietus prie neizoliuotų garsiakalbio gnybtų ar laidų galite pajusti nemalonų pojūtį.
805 D4 ir 804 D4 garsiakalbio gnybtai priima įvairias kabelių jungtis: 4 mm bananinius kištukus, 6 mm ir 8 mm (1/4 colio ir 5/16 colio) kastuvus arba plikus laidus, kurių skersmuo iki 4 mm (5/32 colio).

Svarbus saugos įspėjimas
Kai kuriose šalyse, ypač Europos šalyse, 4 mm bananinių kištukų naudojimas laikomas potencialiu saugos pavojumi, nes juos galima įkišti į neuždengtų maitinimo lizdų angas. Kad atitiktų Europos CENELEC saugos taisykles, 4 mm skylės gnybtų galuose yra užblokuotos plastikiniais kaiščiais. Jei naudojate gaminius bet kurioje šalyje, kur galioja šios sąlygos, turėtumėte užtikrinti, kad vaikai ar kiti neišmanantys asmenys negalėtų nesaugiai naudoti bananinių kištukų. Plastikinius kaiščius galima nuimti, jei norite naudoti bananinius kištukus.
Pasitarkite su savo pardavėju renkantis garsiakalbio kabelį. Laikykite jo bendrąją varžą žemesnę už maksimalią rekomenduojamą garsiakalbio specifikacijoje ir naudokite mažos induktyvumo kabelį, kad išvengtumėte aukštų dažnių slopinimo.

Kiekvieno garsiakalbio gale yra dvi gnybtų poros, leidžiančios dvigubą laidų sujungimą (viršuje). Norėdami sujungti vienu laidu, pritvirtinkite pridedamus jungiamuosius laidus, kad sujungtumėte panašaus poliškumo gnybtus. Dvigubas laidų sujungimas gali pagerinti žemo lygio detalių raišką.
Įsitikinkite, kad teigiami garsiakalbio gnybtai (su raudonu žiedu) yra prijungti prie teigiamo stiprintuvo išvesties gnybto, o neigiami garsiakalbio gnybtai (su juodu žiedu) visada yra prijungti prie neigiamo stiprintuvo išvesties gnybto. Neteisingas prijungimas nesukels žalos, bet pablogins stereofoninį vaizdą ir praras žemus dažnius. Visada iki galo užsukite gnybtų dangtelius, kad jie nebarškėtų.

Tikslus nustatymas ir įsibėgėjimas

Prieš atlikdami tikslų nustatymą, įsitikinkite, kad visos įrenginio jungtys yra teisingos ir saugios.
Tolimesnis garsiakalbių atitraukimas nuo sienų paprastai sumažins žemų dažnių garsumą. Erdvė už garsiakalbių taip pat padės sukurti gylio įspūdį. Ir atvirkščiai, priartinus garsiakalbius prie sienų, padidės žemų dažnių garsumas. (Tik 805 D4)
Jei norite sumažinti žemų dažnių garsumą neatitraukdami garsiakalbių nuo sienos, įkiškite putplasčio kamščius arba, norėdami mažiau sumažinti žemus dažnius, įkiškite putplasčio žiedus į angos vamzdelius (žemiau).

Jei žemi dažniai atrodo netolygūs dažniui, greičiausiai tai bus dėl rezonanso režimų klausymo kambaryje. Net nedideli garsiakalbių ar klausymo padėties pakeitimai gali turėti didelės įtakos tam, kaip šie rezonansai veikia garsą. Pabandykite pakeisti klausymo padėtį arba išdėstyti garsiakalbius išilgai kitos sienos. Didelių baldų buvimas ir padėtis taip pat gali turėti įtakos rezonanso režimams.
Jei centriniam vaizdui trūksta ryškumo, pabandykite suartinti garsiakalbius arba pakreipti juos į vidų, kad jie būtų nukreipti į vietą, esančią tiesiai priešais klausymo padėtį.

Priežiūra

Jei garsas yra per ryškus, padidinus minkštų baldų kiekį kambaryje (pavyzdžiui, sunkesnės užuolaidos) galite padėti subalansuoti garsą. Ir atvirkščiai, sumažinus minkštų baldų kiekį, garsas gali tapti ryškesnis.
Norėdami klausytis atidžiausiai, nuimkite žemų / vidutinių dažnių groteles suimdami už jų kraštų ir švelniai patraukdami jas nuo korpuso.
Garsiakalbio veikimas subtiliai pasikeis pradiniu klausymo laikotarpiu. Jei garsiakalbis buvo laikomas šaltoje aplinkoje, prislopinimo junginiai ir garsiakalbių bloko pakabos medžiagos užtruks šiek tiek laiko, kol atgaus savo tinkamas mechanines savybes. Garsiakalbių blokų pakabos taip pat atsipalaiduos per pirmąsias naudojimo valandas. Laikas, per kurį garsiakalbis pasieks numatytą veikimą, skirsis priklausomai nuo ankstesnių laikymo sąlygų ir to, kaip jis naudojamas. Orientaciniai duomenys: leiskite iki savaitės, kol stabilizuosis temperatūros poveikis, ir 15 valandų vidutinio naudojimo, kol mechaninės dalys pasieks numatytas projektines charakteristikas.

Korpuso paviršius paprastai reikės tik nuvalyti nuo dulkių. Rekomenduojame naudoti su gaminiu pateiktą šluostę. Jei norite naudoti aerozolį ar kitą valiklį, užpurkškite valiklį ant šluostės, o ne tiesiai ant gaminio, ir pirmiausia patikrinkite nedidelį plotą, nes kai kurie valikliai gali pažeisti kai kuriuos paviršius. Venkite produktų, kurie yra abrazyviniai arba kurių sudėtyje yra rūgščių, šarmų ar antibakterinių medžiagų. Nenaudokite valiklių ant garsiakalbių blokų. Venkite liesti garsiakalbių blokus, nes galite juos pažeisti.
Kai Bowers & Wilkins garsiakalbiai yra apdailinti tikra mediena, parenkamos geriausios faneros ir apdorojamos ultravioletiniams spinduliams atspariu laku, kad būtų sumažinti spalvos pokyčiai laikui bėgant. Nepaisant to, kaip ir visos natūralios medžiagos, fanera reaguos į savo aplinką ir galima tikėtis tam tikro spalvos pasikeitimo. Spalvų skirtumus galima ištaisyti vienodai ir tolygiai apšviečiant visus faneros paviršius saulės šviesa, kol spalva taps vienoda. Šis procesas gali trukti kelias dienas ar net savaites, tačiau jį galima paspartinti atsargiai naudojant ultravioletinę lempą. Medinės faneros paviršius taip pat turėtų būti laikomi atokiau nuo tiesioginių šilumos šaltinių, tokių kaip radiatoriai ir šilto oro angos, kad būtų sumažinta medinės faneros įtrūkimų galimybė.

Aukštų dažnių garsiakalbio korpusas turi tekstūruotą paviršiaus apdailą, ant kurios tvarkant gali atsirasti paviršinių žymių, todėl jį reikia valyti nuvalant pridedama valymo šluoste aplink korpusą, lygiagrečiai su paviršiaus tekstūra.
Odinius „800 Series Diamond“ serijos garsiakalbio paviršius galima valyti nuo dulkių minkšta, sausa šluoste. Dėmes nuo odos galima pašalinti sudrėkinus mikropluošto šluostę šiltu vandeniu ir ja valant odą, kol ji taps švari. Netrinkite šluoste odos ir nenaudokite valymo priemonių ar odos lako, nes tai gali pažeisti gaminį.
