Udpakning

805 D4

804 D4

Kartonindhold
805 D4
2 Gitre
4 Terminal forbindelsesledninger
8 Selvklæbende plastikpuder
2 Todelte skumpropper
1 Renseklud

804 D4
2 Mellemtonegitre
4 Basgitre
4 Terminal forbindelsesledninger
8 Spikes
8 Gummifødder og låsemøtrikker (monteret på højttaleren)
1 Metal spike justeringsstang
1 Låsemøtrik justeringsværktøj
1 Renseklud

805 D4 og 804 D4 er meget tunge, og vi anbefaler kraftigt, at de pakkes ud i det rum, hvor de skal bruges, af to personer, der arbejder sammen. Det er også en fornuftig forholdsregel at fjerne smykker for at undgå risikoen for at ridse højttalernes overfladefinish.

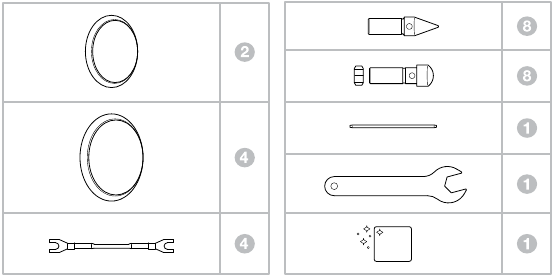

Tabellerne ovenfor illustrerer de komponentdele, der er pakket med 805 D4 og 804 D4. I det usandsynlige tilfælde, at der mangler noget, bedes du kontakte den forhandler, hvor du har købt højttalerne.

De tungere bas/mellemtonegitre fastgøres magnetisk og er pakket i et separat rum for at forhindre bevægelse under transport.

Bemærk: Der skal udvises forsigtighed ved montering eller fjernelse af de magnetisk fastgjorte gitre for at undgå at beskadige produktet. Gitrene vil mærke højttaleren/standerens sokkel, hvis de tabes; du kan afbøde dette ved at dække soklen til ved montering eller fjernelse af gitrene.

Diskantmembraner er meget sarte og lette at beskadige. I 800 Series Diamond inkluderer vi et stålgitternet, der kan beskytte diskanten mod mange former for skader. Du bør dog stadig udvise forsigtighed ved håndtering og rengøring af dine højttalere.

Miljøinformation
Dette produkt overholder internationale direktiver, herunder, men ikke begrænset til:

Restriction of Hazardous Substances (RoHS) (begrænsning af farlige stoffer) i elektrisk og elektronisk udstyr,
Registration, Evaluation, Authorisation and restriction of CHemicals (REACH) (registrering, vurdering og godkendelse af kemikalier)\
bortskaffelse af Waste Electrical and Electronic

Equipment (WEEE) (affald af elektrisk og elektronisk udstyr).

Kontakt din lokale affaldsmyndighed for vejledning om, hvordan du korrekt genbruger eller bortskaffer dette produkt.
Diskantenheden på denne 800 Series Diamond højttaler er en afkoblet komponent, der er mekanisk isoleret fra hoveddelen af kabinettet. Som sådan kan det se ud til at være løst, når produktet først fjernes fra emballagen. Dette er ikke en fejl: det er en iboende funktion i designet og sikrer optimal ydeevne fra din højttaler.

Hvis diskantenheden har flyttet sig lidt under transport og kræver justering, kan enheden flyttes meget lidt frem og tilbage for at sikre, at bagsiden af diskantkroppen er justeret med bagsiden af højttalerkabinettet. Diskantenheden kan også drejes meget lidt for at sikre, at Bowers & Wilkins-logoet er lodret orienteret. Tving ikke diskantenheden ind i en position ud over de bløde endestop, når du foretager disse justeringer.

Bemærk: Der skal udvises forsigtighed for ikke at beskadige afkoblingsenheden, når du foretager disse justeringer - søg hjælp fra din forhandler, hvis du er i tvivl om justering af diskantenheden.

Placering

FS-805 D4 eller 804 D4
FS-805 D4 og 804 D4 er kun beregnet til at blive gulvmonteret. Det er vigtigt at sikre, at de står fast på gulvet ved hjælp af de medfølgende spike-fødder, når det er muligt.

FS-805 D4 og 804 D4 leveres med både spikes (beregnet til montering af højttaleren på et gulvtæppe) og gummifødder (beregnet til montering af højttaleren på et hårdt gulv).

Bemærk: Hvis spikene bruges på et hårdt gulv, anbefales det at placere en hård beskyttende overflade mellem spikene og gulvet for at sikre, at gulvet ikke bliver mærket af spiken.

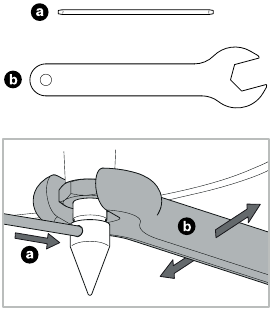

For at stabilisere højttaleren skal du først skrue låsemøtrikkerne helt på spikene/gummifødderne. Skru derefter spikene/gummifødderne helt ind i de gevindskårne indsatser i bunden af højttaleren/standeren. Hvis højttaleren/standeren rokker, når den placeres på gulvet, skal du skrue de spikes/gummifødder ud, der ikke rører gulvet, indtil højttaleren/standeren hviler fast uden at rokke. Til sidst låses møtrikkerne mod bunden ved hjælp af det medfølgende værktøj til forsigtigt at stramme møtrikken, mens du bruger den medfølgende stang til at stoppe spiken/gummifoden fra at rotere.

Bemærk: Pas på ikke at mærke finishen på højttalerens sokkel eller standerens base, når du bruger justeringsværktøjerne.

Det kan være mere praktisk at montere og justere spikene/gummifødderne, efter at højttalerens placering er blevet optimeret i rummet. Hvis du monterer eller udskifter spikene/gummifødderne, efter at du har fjernet højttaleren fra emballagen, kan højttaleren forsigtigt sænkes ned på siden for at lette adgangen til undersiden af basen. Det anbefales at placere højttaleren på en blød, ikke-mærkende overflade, når du sænker den ned for at sikre, at overfladefinishen ikke beskadiges. Når spikene/gummifødderne er monteret, kan højttaleren løftes på plads.

Bemærk: Det anbefales, at to personer arbejder sammen om at løfte produktet på grund af dets vægt. Højttaleren bør ikke trækkes hen over gulvet, når spikene/gummifødderne er blevet installeret, da dette sandsynligvis vil resultere i skader på både højttaleren og gulvet.

Enhedsinstallation

Brug af væghylder (kun 805 D4)
Højttaleren er primært designet til at blive monteret på en dedikeret gulvstander (FS-805 D4), men kan placeres på en hylde, selvom dette giver mindre fleksibilitet til at optimere højttalerens ydeevne. Hvis hyldeplacering skal bruges, anbefaler vi at bruge skumpropindsatserne (medfølger) til at optimere portens ydeevne (se Finjustering). I begge installationstilfælde skal højttalernes diskanter være omtrent i ørehøjde i din sædvanlige lytteposition.

Bemærk: Hvis du bruger en hylde, skal du sikre dig, at den er stærk nok til at bære vægten korrekt, og monter de 4 selvklæbende plastikfødder på undersiden af højttaleren.

Enhedsplacering

I enten stereo- eller hjemmebiografinstallationer skal du forsøge at sikre, at de umiddelbare omgivelser for hver højttaler er ens i akustisk karakter. For eksempel, hvis en højttaler er ved siden af bare vægge, mens den anden er ved siden af bløde møbler og gardiner, vil både den samlede lydkvalitet og stereobilledet sandsynligvis blive kompromitteret.

Konventionelle stereosystemer

Til at begynde med skal højttalerne placeres mellem 1,5 m og 3 m fra hinanden i to hjørner af en ligesidet trekant, der fuldendes af lytteområdet i det tredje hjørne. Højttalerne skal placeres mindst 0,5 m væk fra bagvæggen og eventuelle sidevægge (som vist på illustrationen nedenfor).

Hjemmebiografsystemer

Hvis højttalerne skal bruges til frontkanalerne i et hjemmebiografsystem, skal de placeres tættere sammen end til 2-kanals lyd, fordi surroundkanalerne har tendens til at udvide billedet. Placering af højttalerne inden for ca. 0,5 m fra siderne af skærmen vil også hjælpe med at holde lydbilledet i skala med det visuelle billede. Som med konventionel stereoplacering skal højttalerne ideelt set være mindst 0,5 m væk fra eventuelle sidevægge.

Tilslutninger

Vigtig sikkerhedsmeddelelse
Alle tilslutninger skal foretages med lydudstyret slukket. Når du bruger lydudstyr under normal drift, kan berøring af uisolerede højttalerterminaler eller ledninger resultere i en ubehagelig fornemmelse.
805 D4 og 804 D4 højttalerterminalerne accepterer en række kabelafslutninger: 4 mm bananstik, 6 mm og 8 mm (1/4 tomme og 5/16 tomme) spadestik eller bare ledninger op til 4 mm (5/32 tomme) i diameter.

Vigtig sikkerhedsmeddelelse
I visse lande, især dem i Europa, betragtes brugen af 4 mm bananstik som en potentiel sikkerhedsrisiko, fordi de kan indsættes i hullerne i ubeskyttede stikkontakter. For at overholde de europæiske CENELEC-sikkerhedsbestemmelser er 4 mm hullerne i enderne af terminalerne blokeret af plastikstifter. Hvis du bruger produkterne i et land, hvor disse betingelser gælder, skal du sikre dig, at bananstik ikke kan bruges på en usikker måde af børn eller andre uinformerede personer. Plastikstifterne kan fjernes, hvis du ønsker at bruge bananstik.
Spørg din forhandler om råd, når du vælger højttalerkabel. Hold den samlede impedans under det maksimale anbefalede i højttalerspecifikationen, og brug et kabel med lav induktans for at undgå dæmpning af høje frekvenser.

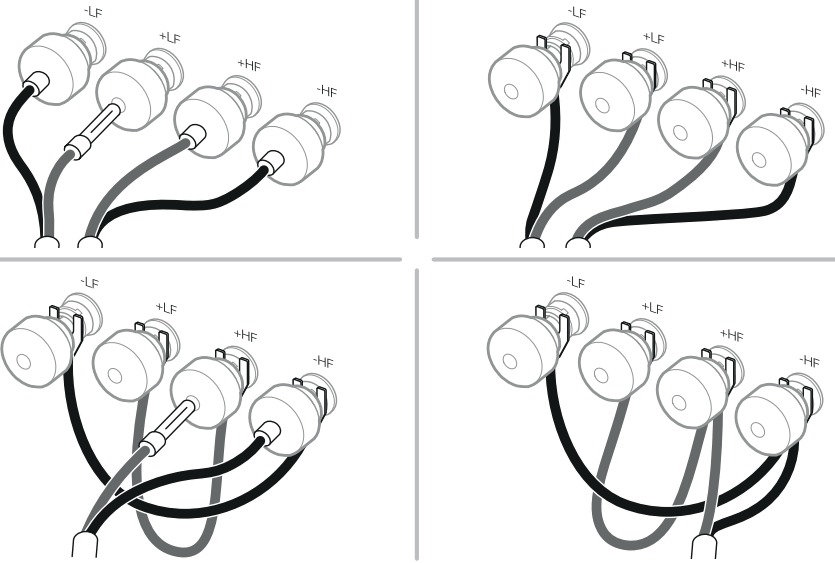

Der er to par terminaler på bagsiden af hver højttaler, der muliggør bi-wiring (øverst). For enkeltledertilslutning skal du montere de medfølgende forbindelsesledninger for at forbinde terminalerne med samme polaritet. Bi-wiring kan forbedre opløsningen af detaljer på lavt niveau.
Sørg for, at de positive terminaler på højttaleren (med rød ring) er forbundet til den positive udgangsterminal på forstærkeren, og at de negative terminaler på højttaleren (med sort ring) altid er forbundet til den negative udgangsterminal på forstærkeren. Forkert tilslutning vil ikke resultere i skader, men vil forårsage dårlig stereobilleddannelse og tab af bas. Skru altid terminalhætterne helt ned for at forhindre raslen.

Finjustering og tilspilning

Før du finjusterer, skal du sørge for, at alle tilslutninger i installationen er korrekte og sikre.
Flytning af højttalerne længere væk fra væggene vil generelt reducere basvolumen. Plads bag højttalerne vil også hjælpe med at skabe et auditivt indtryk af dybde. Omvendt vil flytning af højttalerne tættere på væggene øge basvolumen. (Kun 805 D4)

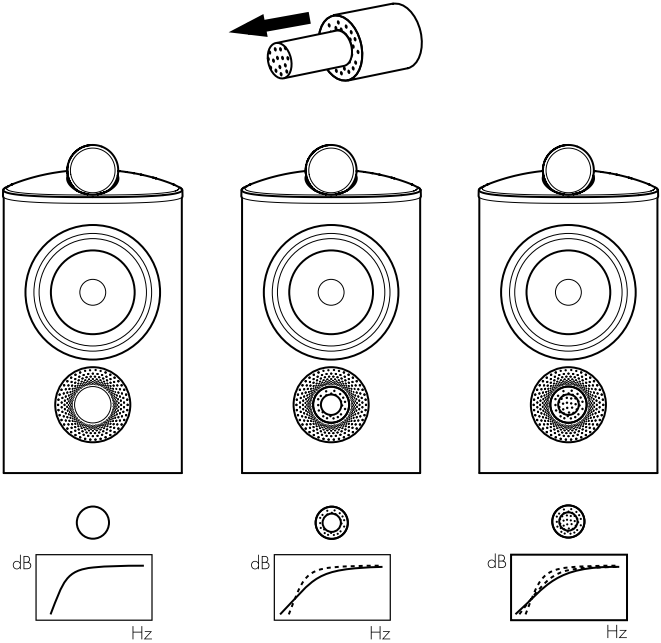

Hvis du vil reducere basvolumen uden at flytte højttalerne længere væk fra væggen, skal du montere skumpropperne eller, for mindre alvorlig basreduktion, skumringene i portrørene (nedenfor).

Hvis bassen virker ujævn med frekvensen, skyldes det sandsynligvis resonansmodi i lytterummet. Selv små ændringer i højttalernes position eller lyttepositionen kan have en dybtgående effekt på, hvordan disse resonanser påvirker lyden. Prøv at flytte lyttepositionen eller placere højttalerne langs en anden væg. Tilstedeværelsen og placeringen af store møbler kan også påvirke resonansmodi.
Hvis det centrale billede mangler fokus, kan du prøve at flytte højttalerne tættere sammen eller vinkle dem indad, så de peger på et sted lige foran lyttepositionen.

Efterbehandling

Hvis lyden er for lys, kan det hjælpe med at balancere lyden at øge mængden af bløde møbler i rummet (f.eks. tungere gardiner). Omvendt kan reduktion af mængden af bløde møbler hjælpe med at lysne en kedelig lyd.
For den mest kræsne lytning skal du fjerne bas/mellemtonegitrene ved at gribe fat omkring deres kanter og forsigtigt trække dem væk fra kabinettet.
Højttalerens ydeevne vil ændre sig subtilt i den indledende lytteperiode. Hvis højttaleren har været opbevaret i et koldt miljø, vil dæmpningsforbindelserne og affjedringsmaterialerne i drivenhederne tage noget tid at genvinde deres korrekte mekaniske egenskaber. Drivenhedernes affjedringer vil også løsne sig i løbet af de første timers brug. Den tid, det tager for højttaleren at opnå sin tilsigtede ydeevne, vil variere afhængigt af tidligere opbevaringsforhold, og hvordan den bruges. Som en vejledning skal du tillade op til en uge for temperatureffekterne at stabilisere sig og 15 timers gennemsnitlig brug for de mekaniske dele at opnå deres tilsigtede designegenskaber.

Kabinettets overflader kræver normalt kun aftørring med en klud. Vi anbefaler, at du bruger den klud, der følger med produktet. Hvis du ønsker at bruge en aerosol eller anden rengøringsmiddel, skal du påføre rengøringsmidlet på kluden, ikke direkte på produktet, og teste et lille område først, da nogle rengøringsmidler kan beskadige nogle af overfladerne. Undgå produkter, der er slibende eller indeholder syre, alkali eller antibakterielle midler. Brug ikke rengøringsmidler på drivenhederne. Undgå at berøre drivenhederne, da der kan opstå skader.
Når Bowers & Wilkins-højttalere er færdiggjort i ægte træ, udvælges de fineste finer og behandles med en UV-bestandig lak for at minimere ændringer i farve over tid. Ikke desto mindre vil fineren, ligesom alle naturlige materialer, reagere på sit miljø, og en vis grad af farveændring kan forventes. Farveforskelle kan rettes ved at udsætte alle fineroverfladerne lige og jævnt for sollys, indtil farven er ensartet. Denne proces kan tage flere dage eller endda uger, men kan fremskyndes ved omhyggelig brug af en UV-lampe. Træfineroverflader bør også holdes væk fra direkte varmekilder, såsom radiatorer og varmluftventiler, for at minimere risikoen for, at træfineren revner.

Diskantens kabinet har en tekstureret overfladefinish, der kan samle overfladiske mærker, når den håndteres, og bør rengøres ved at tørre den medfølgende rengøringsklud rundt om kabinettet i overensstemmelse med overfladestrukturen.
De læderbeklædte overflader på din 800 Series Diamond-højttaler kan støves af med en blød, tør klud. Pletter kan fjernes fra læderet ved at fugte en mikrofiberklud med varmt vand og bruge den til at duppe læderet, indtil det er rent. Gnid ikke kluden på læderet, og brug ikke rengøringsmidler eller læderpolish, da dette kan beskadige produktet.
