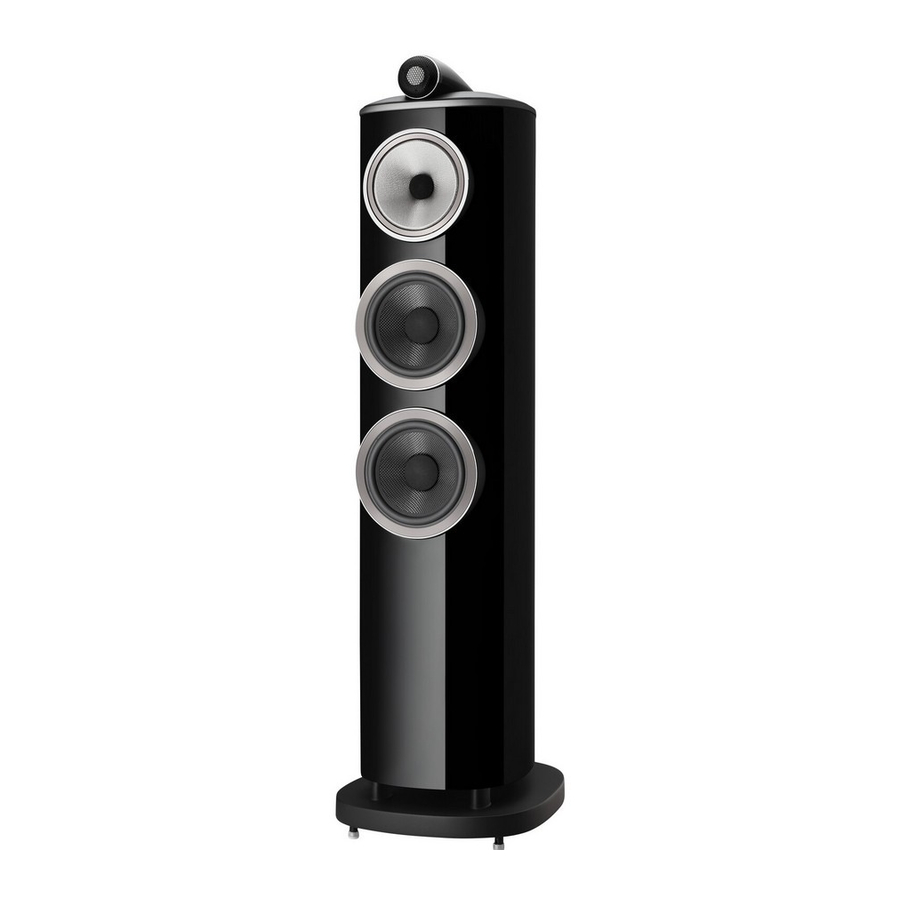

Bowers & Wilkins 804 D4, 805 D4, 800 Series Diamond - Manuel d'utilisation de l'enceinte
Déballage
805 D4
804 D4
Contenu du carton
805 D4
2 Grilles
4 Ponts de connexion
8 Patins en plastique autocollants
2 Bouchons en mousse en deux parties
1 Chiffon de nettoyage
804 D4
2 Grilles de médiums
4 Grilles de graves
4 Ponts de connexion
8 Pointes de découplage
8 Pieds en caoutchouc et contre-écrous (montés sur l'enceinte)
1 Barre de réglage métallique des pointes de découplage
1 Outil de réglage des contre-écrous
1 Chiffon de nettoyage
Les 805 D4 et 804 D4 sont très lourdes et nous vous suggérons fortement de les déballer dans la pièce où elles seront utilisées, par deux personnes travaillant ensemble. Il est également une précaution de bon sens de retirer les bijoux afin d'éviter tout risque de rayer la finition de surface des enceintes.
Les tableaux ci-dessus illustrent les composants emballés avec les 805 D4 et 804 D4. Dans le cas improbable où il manquerait quoi que ce soit, veuillez contacter le revendeur auprès duquel vous avez acheté les enceintes.
Les grilles de graves/médiums plus lourdes se fixent magnétiquement et sont emballées dans un compartiment séparé pour éviter tout mouvement pendant le transport.
Remarque : Des précautions doivent être prises lors de la fixation ou du retrait des grilles à fixation magnétique afin d'éviter de marquer le produit. Les grilles marqueront l'enceinte/le socle du support si elles tombent ; vous pouvez atténuer cela en couvrant le socle lors de la fixation ou du retrait des grilles.
Les diaphragmes des tweeters sont très délicats et facilement endommageables. Dans la série 800 Diamond, nous incluons une grille en acier qui peut protéger le tweeter de nombreuses formes de dommages. Cependant, vous devez toujours faire preuve de prudence lors de la manipulation et du nettoyage de vos enceintes.
Informations environnementales
Ce produit est conforme aux directives internationales, y compris, mais sans s'y limiter :
- la Restriction des Substances Dangereuses (RoHS) dans les équipements électriques et électroniques,
- l'Enregistrement, l'Évaluation, l'Autorisation et la restriction des CHimiques (REACH)\
- l'élimination des Déchets d'Équipements Électriques et
Électroniques (DEEE).
Consultez votre autorité locale de gestion des déchets pour obtenir des conseils sur la façon de recycler ou d'éliminer correctement ce produit.
L'ensemble du tweeter sur cette enceinte de la série 800 Diamond est un composant découplé qui est mécaniquement isolé de la partie principale de l'ébénisterie. En tant que tel, il peut sembler lâche lorsque le produit est retiré pour la première fois de son emballage. Il ne s'agit pas d'un défaut : c'est une caractéristique inhérente à la conception et cela garantit des performances optimales de votre enceinte.
Si l'ensemble du tweeter s'est légèrement déplacé pendant le transport et nécessite un ajustement, l'ensemble peut être déplacé très légèrement vers l'avant et vers l'arrière pour s'assurer que l'arrière du corps du tweeter est aligné avec l'arrière de l'ébénisterie de l'enceinte. L'ensemble du tweeter peut également être légèrement pivoté pour s'assurer que le logo Bowers & Wilkins est orient**SIGNeacute; verticalement. Ne forcez pas le tweeter dans une position au-delà des butées souples lors de ces ajustements.
Remarque : Des précautions doivent être prises pour ne pas endommager l'ensemble de découplage lors de ces ajustements - veuillez demander l'aide de votre revendeur si vous avez le moindre doute concernant l'ajustement de l'ensemble du tweeter.
Positionnement
FS-805 D4 ou 804 D4
Les FS-805 D4 et 804 D4 sont conçues pour être uniquement montées au sol. Il est important de s'assurer qu'elles reposent fermement sur le sol à l'aide des pointes de découplage fournies, dans la mesure du possible.
Les FS-805 D4 et 804 D4 sont fournies avec des pointes de découplage (destinées à monter l'enceinte sur un sol moquetté) et des pieds en caoutchouc (destinés à monter l'enceinte sur un sol dur).
Remarque : Si les pointes de découplage sont utilisées sur un sol dur, il est conseillé de placer une surface protectrice dure entre les pointes et le sol pour éviter que le sol ne soit marqué par la pointe.
Afin de stabiliser l'enceinte, vissez d'abord complètement les contre-écrous sur les pointes/pieds en caoutchouc. Vissez ensuite les pointes/pieds en caoutchouc complètement dans les inserts filetés de la base de l'enceinte/du support. Si l'enceinte/le support vacille une fois posé(e) sur le sol, dévissez les pointes/pieds en caoutchouc qui ne touchent pas le sol jusqu'à ce que l'enceinte/le support repose fermement sans vaciller. Enfin, bloquez les écrous contre la base en utilisant l'outil fourni pour serrer doucement l'écrou tout en utilisant la barre fournie pour empêcher la pointe/le pied en caoutchouc de tourner.
Remarque : Veillez à ne pas marquer la finition du socle de l'enceinte ou de la base du support lors de l'utilisation des outils de réglage.
Il peut être plus pratique de monter et d'ajuster les pointes/pieds en caoutchouc après que le positionnement de l'enceinte a été optimisé dans la pièce. Si vous montez ou échangez les pointes/pieds en caoutchouc, après avoir retiré l'enceinte de son emballage, l'enceinte peut être délicatement abaissée sur le côté pour faciliter l'accès au dessous de la base. Il est conseillé de placer l'enceinte sur une surface douce et non marquante lors de son abaissement pour s'assurer que la finition de surface n'est pas endommagée. Une fois les pointes/pieds en caoutchouc installés, l'enceinte peut être soulevée pour être mise en position.
Remarque : Il est conseillé que deux personnes travaillent ensemble pour soulever le produit en raison de son poids. L'enceinte ne doit pas être traînée sur le sol une fois les pointes/pieds en caoutchouc installés, car cela risquerait d'endommager à la fois l'enceinte et le sol.
Installation de l'appareil
Utilisation d'étagères murales (805 D4 uniquement)
L'enceinte est principalement conçue pour être montée sur un support de sol dédié (FS-805 D4), mais elle peut être placée sur une étagère, bien que cela offre moins de flexibilité pour optimiser les performances de l'enceinte. Si le placement sur étagère doit être utilisé, nous recommandons d'utiliser les inserts de bouchons en mousse (fournis) pour optimiser les performances du port (voir Réglage fin). Dans les deux cas d'installation, les tweeters des enceintes doivent être approximativement à hauteur d'oreille à votre position d'écoute habituelle.
Remarque : Si vous utilisez une étagère, assurez-vous qu'elle est suffisamment solide pour supporter correctement le poids et fixez les 4 pieds en plastique autocollants sous l'enceinte.
Positionnement de l'appareil
Dans les installations stéréo ou home cinéma, essayez de vous assurer que l'environnement immédiat de chaque enceinte est de caractère acoustique similaire. Par exemple, si une enceinte est adjacente à des murs nus tandis que l'autre est adjacente à des meubles et rideaux moelleux, la qualité sonore globale et l'image stéréo risquent d'être compromises.
Systèmes stéréo conventionnels
Pour commencer, les enceintes doivent être positionnées entre 1,5 m et 3 m l'une de l'autre aux deux coins d'un triangle équilatéral complété par la zone d'écoute au troisième coin. Les enceintes doivent être placées à au moins 0,5 m des murs arrière et latéraux (conformément à l'illustration ci-dessous).
Systèmes home cinéma
Si les enceintes doivent être utilisées pour les canaux avant dans un système home cinéma, elles doivent être placées plus près les unes des autres que pour un système audio à 2 canaux, car les canaux surround ont tendance à élargir l'image. Le positionnement des enceintes à environ 0,5 m des côtés de l'écran aidera également à maintenir l'image sonore à l'échelle de l'image visuelle. Comme pour le positionnement stéréo conventionnel, les enceintes devraient idéalement être à au moins 0,5 m de tout mur latéral.
Connexions
Consignes de sécurité importantes
Toutes les connexions doivent être effectuées avec l'équipement audio éteint. Lors de l'utilisation normale de l'équipement audio, le contact avec des bornes d'enceinte ou des câbles non isolés peut entraîner une sensation désagréable.
Les bornes des enceintes 805 D4 et 804 D4 acceptent une variété de terminaisons de câbles : fiches bananes de 4 mm, fourches de 6 mm et 8 mm (1/4 po et 5/16 po), ou fils dénudés jusqu'à 4 mm (5/32 po) de diamètre.
Consignes de sécurité importantes
Dans certains pays, notamment en Europe, l'utilisation de fiches bananes de 4 mm est considérée comme un danger potentiel pour la sécurité, car elles peuvent être insérées dans les orifices de prises de courant non obturées. Afin de se conformer aux réglementations de sécurité européennes CENELEC, les orifices de 4 mm aux extrémités des bornes sont bloqués par des broches en plastique. Si vous utilisez les produits dans un pays où ces conditions s'appliquent, vous devez vous assurer que les fiches bananes ne peuvent pas être utilisées de manière dangereuse par des enfants ou d'autres personnes non informées. Les broches en plastique peuvent être retirées si vous souhaitez utiliser des fiches bananes.
Demandez conseil à votre revendeur lors du choix du câble d'enceinte. Maintenez son impédance totale en dessous du maximum recommandé dans les spécifications de l'enceinte et utilisez un câble à faible inductance pour éviter l'atténuation des hautes fréquences.
Il y a deux paires de bornes à l'arrière de chaque enceinte qui permettent le bi-câblage (haut). Pour une connexion mono-câble, insérez les ponts fournis pour relier les bornes de même polarité. Le bi-câblage peut améliorer la résolution des détails de bas niveau. Assurez-vous que les bornes positives de l'enceinte (avec anneau rouge) sont connectées à la borne de sortie positive de l'amplificateur et que les bornes négatives de l'enceinte (avec anneau noir) sont toujours connectées à la borne de sortie négative de l'amplificateur. Une connexion incorrecte n'entraînera pas de dommages mais causera une mauvaise image stéréo et une perte de graves. Vissez toujours complètement les capuchons des bornes pour éviter les bruits de vibration.
Réglage fin et rodage
Avant le réglage fin, assurez-vous que toutes les connexions de l'installation sont correctes et sécurisées.
Éloigner les enceintes des murs réduira généralement le volume des graves. L'espace derrière les enceintes aidera également à créer une impression auditive de profondeur. Inversement, rapprocher les enceintes des murs augmentera le volume des graves. (805 D4 uniquement)
Si vous souhaitez réduire le volume des graves sans éloigner davantage les enceintes du mur, insérez les bouchons en mousse ou, pour une réduction moins sévère des graves, les anneaux en mousse dans les évents (ci-dessous).
Si les graves semblent inégaux en fonction de la fréquence, cela sera très probablement dû à des modes de résonance dans la pièce d'écoute. Même de petits changements dans la position des enceintes ou la position d'écoute peuvent avoir un effet profond sur la façon dont ces résonances affectent le son. Essayez de déplacer la position d'écoute ou de placer les enceintes le long d'un mur différent. La présence et la position de grands meubles peuvent également influencer les modes de résonance.
Si l'image centrale manque de précision, essayez de rapprocher les enceintes ou de les incliner vers l'intérieur afin qu'elles pointent vers un endroit juste devant la position d'écoute.
Entretien
Si le son est trop brillant, augmenter la quantité de tissus d'ameublement dans la pièce (des rideaux plus épais par exemple) peut aider à équilibrer le son. Inversement, réduire la quantité de tissus d'ameublement peut aider à égayer un son terne.
Pour une écoute plus exigeante, retirez les grilles de graves/médiums en les saisissant par les bords et en les tirant délicatement loin de l'ébénisterie.
Les performances de l'enceinte changeront subtilement pendant la période d'écoute initiale. Si l'enceinte a été stockée dans un environnement froid, les composés d'amortissement et les matériaux de suspension des haut-parleurs mettront un certain temps à retrouver leurs propriétés mécaniques correctes. Les suspensions des haut-parleurs se desserreront également pendant les premières heures d'utilisation. Le temps nécessaire à l'enceinte pour atteindre ses performances prévues variera en fonction des conditions de stockage antérieures et de son utilisation. À titre indicatif, prévoyez jusqu'à une semaine pour que les effets de la température se stabilisent et 15 heures d'utilisation moyenne pour que les pièces mécaniques atteignent leurs caractéristiques de conception prévues.
Les surfaces de l'ébénisterie ne nécessiteront généralement qu'un simple dépoussiérage. Nous vous recommandons d'utiliser le chiffon fourni avec le produit. Si vous souhaitez utiliser un aérosol ou un autre nettoyant, appliquez le nettoyant sur le chiffon, pas directement sur le produit, et testez d'abord une petite zone, car certains produits de nettoyage peuvent endommager certaines surfaces. Évitez les produits abrasifs, ou contenant des acides, des alcalis ou des agents antibactériens. N'utilisez pas de produits de nettoyage sur les haut-parleurs. Évitez de toucher les haut-parleurs car cela pourrait les endommager.
Lorsque les enceintes Bowers & Wilkins sont finies en bois v**SIGNeacute;ritable, les placages les plus fins sont sélectionnés et traités avec une laque résistante aux rayons ultraviolets afin de minimiser les changements de couleur au fil du temps. Néanmoins, comme tous les matériaux naturels, le placage réagira à son environnement et une certaine modification de couleur est à prévoir. Les différences de couleur peuvent être rectifiées en exposant toutes les surfaces du placage de manière égale et uniforme à la lumière du soleil jusqu'à ce que la couleur soit uniforme. Ce processus peut prendre plusieurs jours, voire plusieurs semaines, mais peut être accéléré par une utilisation prudente d'une lampe ultraviolette. Les surfaces plaquées bois doivent également être tenues à l'écart des sources directes de chaleur telles que les radiateurs et les bouches d'air chaud afin de minimiser la possibilité de fissuration du placage de bois.
Le boîtier du tweeter a une finition de surface texturée qui peut accumuler des marques superficielles lors de la manipulation et doit être nettoyé en essuyant le chiffon de nettoyage fourni autour du boîtier, en suivant la texture de la surface.
Les surfaces recouvertes de cuir de votre enceinte 800 Series Diamond peuvent être dépoussiérées à l'aide d'un chiffon doux et sec. Les taches peuvent être retirées du cuir en humidifiant un chiffon en microfibres avec de l'eau tiède et en l'utilisant pour tamponner le cuir jusqu'à ce qu'il soit propre. Ne frottez pas le chiffon sur le cuir et n'utilisez pas de détergents de nettoyage ou de cire à cuir, car cela pourrait endommager le produit.
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger Bowers & Wilkins 804 D4, 805 D4, 800 Series Diamond - Manuel d'utilisation de l'enceinte
