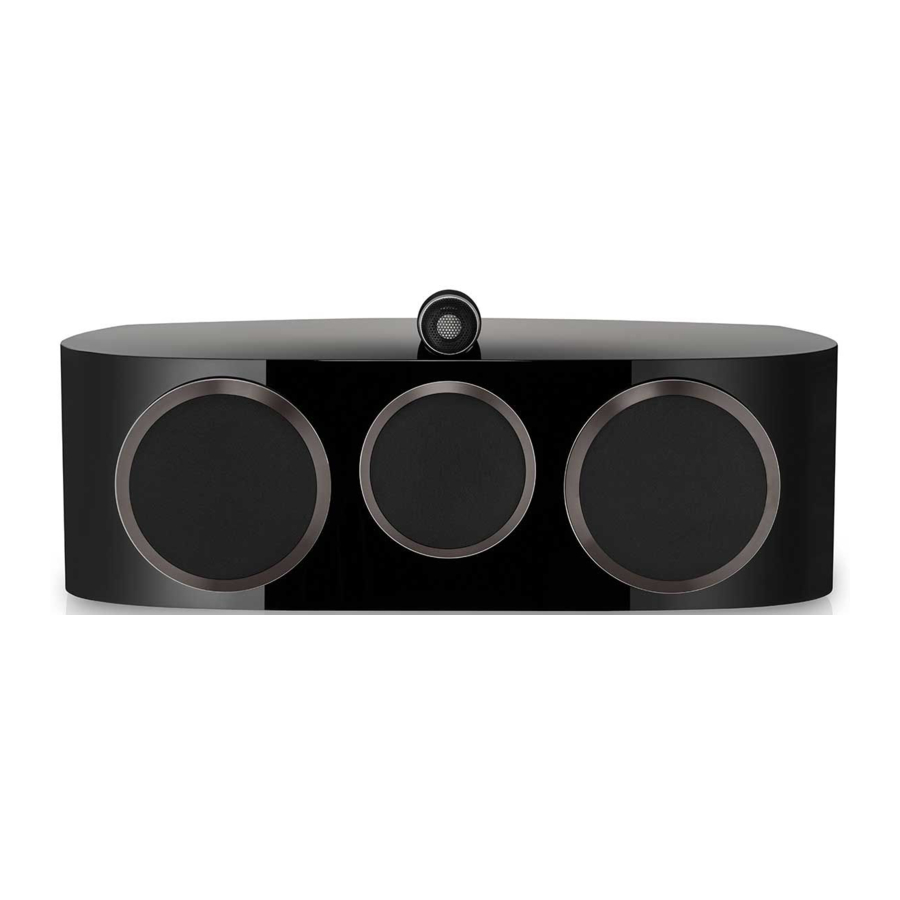

Bowers & Wilkins HTM81 D4; HTM82 D4 - Manuel de l'Enceinte
Déballage
Contenu du carton
1 Grille médium
2 Grilles de graves
2 Câbles de liaison de bornier
4 Patins plastiques autocollants
2 Bouchons en mousse en deux parties
1 Chiffon de nettoyage
Les HTM81 D4 et HTM82 D4 sont très lourdes et nous vous suggérons fortement de les déballer à deux personnes dans la pièce où elles seront utilisées. Il est également judicieux de retirer les bijoux pour éviter de rayer la surface des enceintes.
Le tableau ci-dessus illustre les composants emballés avec les HTM81 D4 et HTM82 D4. Dans l'éventualité peu probable où il manquerait quelque chose, veuillez contacter le détaillant auprès duquel vous avez acheté les enceintes.
Les grilles de grave/médium, plus lourdes, se fixent magnétiquement et sont emballées dans un compartiment séparé pour éviter tout mouvement pendant le transport.
Note: Des précautions doivent être prises lors de l'installation ou du retrait des grilles à fixation magnétique afin d'éviter de marquer le produit. Les grilles marqueront l'enceinte / le socle si elles tombent ; vous pouvez atténuer ce risque en couvrant le socle lors de l'installation ou du retrait des grilles.
Les diaphragmes de tweeter sont très délicats et facilement endommageables. Dans la série 800 Series Diamond, nous incluons une grille en maille d'acier qui peut protéger le tweeter de nombreuses formes de dommages. Cependant, vous devez toujours faire preuve de prudence lors de la manipulation et du nettoyage de vos enceintes.
Informations environnementales
Ce produit est conforme aux directives internationales, y compris, mais sans s'y limiter :
- la Restriction des substances Dangereuses (RoHS) dans les équipements électriques et électroniques,
- l'Enregistrement, l'Évaluation, l'Autorisation et la restriction des substances CHimiques (REACH)
- l'élimination des Déchets d'Équipements Électriques et Électroniques (WEEE).
Consultez votre autorité locale de gestion des déchets pour obtenir des conseils sur la manière de recycler ou d'éliminer correctement ce produit.
L'ensemble tweeter de cette enceinte 800 Series Diamond est un composant découplé mécaniquement isolé de la partie principale de l'ébénisterie. En tant que tel, il peut sembler lâche lorsque le produit est retiré pour la première fois de son emballage. Ce n'est pas un défaut, c'est une caractéristique inhérente à la conception et cela assure une performance optimale de votre enceinte.
Si l'ensemble tweeter a bougé pendant le transport et nécessite un ajustement, l'ensemble peut être légèrement déplacé vers l'avant et vers l'arrière pour s'assurer que l'arrière du corps du tweeter est aligné avec l'arrière de l'ébénisterie de l'enceinte. L'ensemble tweeter peut également être légèrement tourné pour s'assurer que le logo Bowers & Wilkins est orienté verticalement. Ne forcez pas le tweeter au-delà des butées souples lors de ces ajustements.
Note: Des précautions doivent être prises pour ne pas endommager l'ensemble de découplage lors de ces ajustements - veuillez demander l'aide de votre revendeur si vous avez le moindre doute concernant l'ajustement de l'ensemble tweeter.
Positionnement
Installation de l'enceinte
Si vous utilisez un téléviseur à projection avec un écran acoustiquement transparent, positionnez votre enceinte HTM81 D4 ou HTM82 D4 derrière le centre de l'écran. Sinon, positionnez-la directement en dessous ou au-dessus de l'écran à l'aide d'un pied, d'un meuble ou d'une étagère murale, en vous assurant que l'enceinte est aussi proche que possible de la hauteur des oreilles. Si un pied est utilisé, nous recommandons le FS-HTM D4. Le FS-HTM D4 est un pied d'enceinte centrale réglable qui permet d'incliner l'HTM81 D4 ou l'HTM82 D4 de 4° ou 8°.
Cette plage de réglage vous permet d'orienter plus facilement l'enceinte vers le niveau de vos oreilles lorsque vous êtes assis. Il est important, pour la sécurité et la performance, de suivre les instructions d'assemblage du pied. Si une étagère murale ou un meuble est utilisé, nous recommandons d'utiliser les bouchons en mousse (fournis) pour optimiser les performances du port (voir Section 4 : Réglages fins et rodage).
Note: Si vous utilisez une étagère, assurez-vous qu'elle est suffisamment solide pour supporter correctement le poids et fixez les 4 pieds autocollants en plastique sous l'enceinte.
Connexion
Avis de sécurité important
Toutes les connexions doivent être effectuées avec l'équipement audio éteint. Lors de l'utilisation normale d'un équipement audio, toucher des bornes d'enceinte ou des câbles non isolés peut entraîner une sensation désagréable. Les bornes d'enceintes HTM81 D4 et HTM82 D4 acceptent une variété de terminaisons de câble : fiches bananes de 4 mm, fourches de 6 mm et 8 mm (1/4 po et 5/16 po), ou fils nus jusqu'à 4 mm (5/32 po) de diamètre.
Avis de sécurité important
Dans certains pays, notamment en Europe, l'utilisation de fiches bananes de 4 mm est considérée comme un danger potentiel pour la sécurité, car elles peuvent être insérées dans les trous de prises de courant non obturées. Afin de se conformer aux réglementations de sécurité européennes CENELEC, les trous de 4 mm aux extrémités des bornes sont bloqués par des broches en plastique. Si vous utilisez les produits dans un pays où ces conditions s'appliquent, vous devez vous assurer que les fiches bananes ne peuvent pas être utilisées de manière dangereuse par des enfants ou d'autres personnes non informées. Les broches en plastique peuvent être retirées si vous souhaitez utiliser des fiches bananes.
Demandez conseil à votre revendeur lors du choix du câble d'enceinte. Maintenez son impédance totale en dessous du maximum recommandé dans les spécifications de l'enceinte et utilisez un câble à faible inductance pour éviter l'atténuation des hautes fréquences.
Il y a deux paires de bornes à l'arrière de chaque enceinte qui permettent le bi-câblage (en haut). Pour une connexion conventionnelle à un seul fil, insérez les câbles de liaison fournis pour joindre les bornes de polarité similaire. Assurez-vous que les bornes positives de l'enceinte (avec anneau rouge) sont connectées à la borne de sortie positive de l'amplificateur et que les bornes négatives de l'enceinte (avec anneau noir) sont toujours connectées à la borne de sortie négative de l'amplificateur. Une connexion incorrecte n'entraînera pas de dommages mais provoquera une mauvaise image sonore et une perte de basses. Vissez toujours complètement les capuchons des bornes pour éviter les bruits parasites.
Réglages fins et rodage
Avant de procéder aux réglages fins, assurez-vous que toutes les connexions de l'installation sont correctes et sécurisées. Éloigner les enceintes des murs réduira généralement le volume des basses. L'espace derrière les enceintes aidera également à créer une impression auditive de profondeur. Inversement, rapprocher les enceintes des murs augmentera le volume des basses. Si vous souhaitez réduire le volume des basses sans éloigner les enceintes du mur, insérez les bouchons en mousse ou, pour une réduction des basses moins importante, les anneaux en mousse dans les tubes d'évent (ci-dessus). Essayez d'évaluer l'impact de l'insertion du bouchon/anneau en mousse dans l'un des évents avant d'évaluer l'impact de l'insertion des bouchons/anneaux en mousse dans les deux évents. Si les basses semblent inégales en fonction de la fréquence, cela sera très probablement dû aux modes de résonance dans la pièce d'écoute. Même de petits changements dans la position des enceintes ou la position d'écoute peuvent avoir un effet profond sur la façon dont ces résonances affectent le son. Essayez de déplacer la position d'écoute ou de placer les enceintes le long d'un autre mur. La présence et la position de grands meubles peuvent également influencer les modes de résonance.
Si l'image centrale manque de précision, essayez de rapprocher les enceintes ou de les incliner vers l'intérieur de manière à ce qu'elles pointent vers un endroit juste devant la position d'écoute. Si le son est trop brillant, l'augmentation de la quantité de meubles rembourrés dans la pièce (des rideaux plus épais par exemple) peut aider à équilibrer le son. Inversement, la réduction de la quantité de meubles rembourrés peut aider à éclaircir un son terne. Pour une écoute la plus exigeante, retirez les grilles de grave/médium en les saisissant par les bords et en les éloignant délicatement de l'ébénisterie. Les performances de votre enceinte peuvent changer subtilement pendant la période d'écoute initiale. Si elle a été stockée dans un environnement froid, les composés d'amortissement et les matériaux de suspension des haut-parleurs mettront un certain temps à retrouver leurs propriétés mécaniques correctes. La suspension des haut-parleurs se détendra également pendant les premières heures d'utilisation. Le temps nécessaire à l'enceinte pour atteindre ses performances prévues variera en fonction des conditions de stockage précédentes et de son utilisation. À titre indicatif, prévoyez jusqu'à une semaine pour que les effets de la température se stabilisent et 15 heures d'utilisation moyenne pour que les pièces mécaniques atteignent leurs caractéristiques de conception prévues.
Entretien
Les surfaces de l'ébénisterie ne nécessiteront généralement qu'un dépoussiérage. Nous vous recommandons d'utiliser le chiffon fourni avec le produit. Si vous souhaitez utiliser un aérosol ou un autre nettoyant, appliquez le nettoyant sur le chiffon, non directement sur le produit et testez d'abord une petite zone, car certains produits de nettoyage peuvent endommager certaines surfaces. Évitez les produits abrasifs ou contenant de l'acide, de l'alcali ou des agents antibactériens. N'utilisez pas de produits de nettoyage sur les haut-parleurs. Évitez de toucher les haut-parleurs car cela pourrait les endommager.
Chaque fois que des enceintes Bowers & Wilkins sont finies en bois véritable, les plus beaux placages sont sélectionnés et traités avec une laque résistante aux ultraviolets afin de minimiser les changements de couleur au fil du temps. Néanmoins, comme tous les matériaux naturels, le placage réagira à son environnement et un certain degré de changement de couleur est à prévoir. Les différences de couleur peuvent être corrigées en exposant toutes les surfaces du placage de manière égale et uniforme à la lumière du soleil jusqu'à ce que la couleur soit uniforme. Ce processus peut prendre plusieurs jours, voire plusieurs semaines, mais peut être accéléré par une utilisation prudente d'une lampe ultraviolette. Les surfaces plaquées bois doivent également être tenues à l'écart des sources directes de chaleur telles que les radiateurs et les bouches d'air chaud afin de minimiser la possibilité de fissuration du placage de bois.
Le boîtier du tweeter a une finition de surface texturée qui peut accumuler des marques superficielles lors de la manipulation et doit être nettoyé en essuyant le chiffon de nettoyage fourni autour du boîtier, en suivant la texture de la surface.
