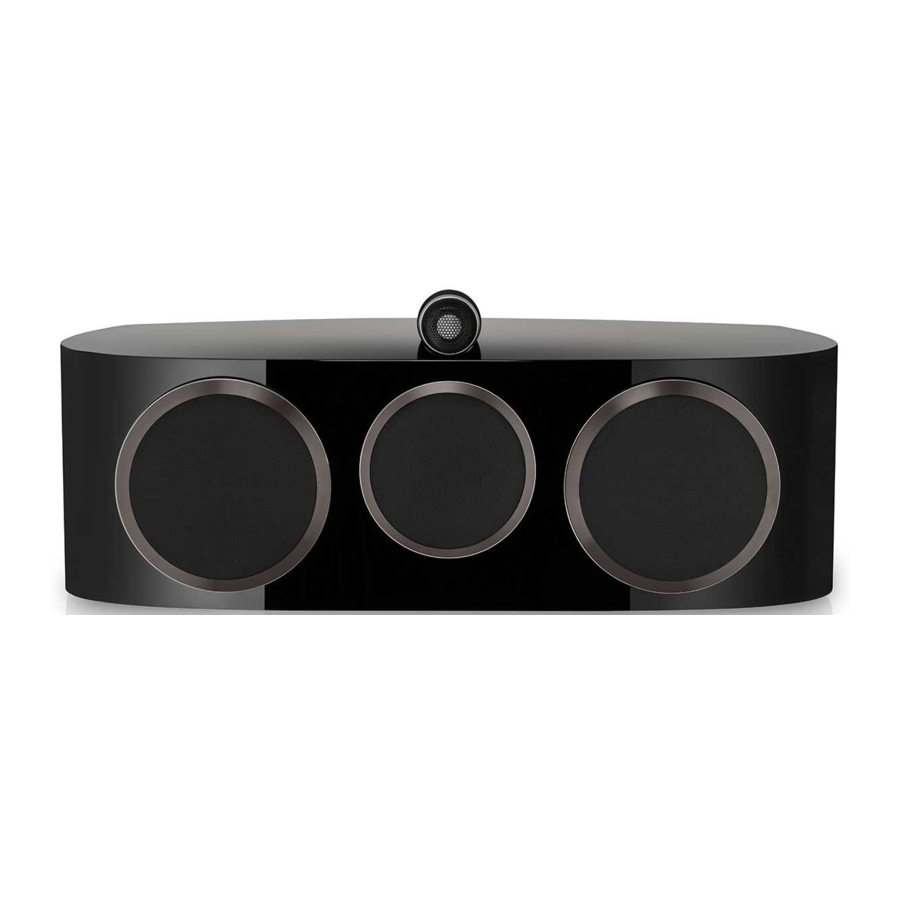

Bowers & Wilkins HTM81 D4; HTM82 D4 - Дауыс зорайтқыш нұсқаулығы
Қаптамадан шығару
Қораптың ішіндегісі
1 Орташа жиіліктегі тор
2 Бас торлары
2 Терминалдық жалғау сымдары
4 Өздігінен жабысатын пластикалық төсемшелер
2 Екі бөліктен тұратын көбік тығындар
1 Тазалау матасы
HTM81 D4 және HTM82 D4 өте ауыр, сондықтан оларды екі адам бірге пайдаланатын бөлмеде қаптамадан шығаруды ұсынамыз. Сондай-ақ, динамиктердің бетін сызып алмау үшін зергерлік бұйымдарды шешіп тастау ақылға қонымды сақтық шарасы болып табылады.
Жоғарыдағы кестеде HTM81 D4 және HTM82 D4 жинақтарымен бірге салынған құрамдас бөліктер көрсетілген. Егер қандай да бір нәрсе жетіспесе, динамиктерді сатып алған сатушыға хабарласыңыз.
Ауыр бас/орташа жиіліктегі торлар магниттік түрде бекітіледі және тасымалдау кезінде қозғалмауы үшін бөлек бөлікке салынады.
Ескертпе: Өнімді белгілеп алмау үшін магниттік түрде бекітілген торларды орнату немесе алып тастау кезінде абай болу керек. Торлар құлап кетсе, динамиктің/тіректің іргетасын белгілейді; торларды орнатқан немесе алып тастаған кезде іргетасты жауып қою арқылы оның алдын алуға болады.
Твиттерлік диафрагмалар өте нәзік және оңай зақымдалады. 800 Series Diamond-та біз твиттерді зақымданудың көптеген түрлерінен қорғай алатын болат торлы торды қосамыз. Дегенмен, дауыс зорайтқыштарды ұстағанда және тазалағанда абай болу керек.
Экологиялық ақпарат
Бұл өнім халықаралық директиваларға сәйкес келеді, соның ішінде:
- электрлік және электрондық жабдықтағы қауіпті Заттарды Шектеу (RoHS),
- Химиялық заттарды Тіркеу, Бағалау, Рұқсат беру және Шектеу (REACH)
- Электрлік және Электрондық Қалдықтарды (WEEE) кәдеге жарату.
Бұл өнімді дұрыс қайта өңдеу немесе кәдеге жарату туралы нұсқау алу үшін жергілікті қалдықтарды кәдеге жарату органына хабарласыңыз.
Осы 800 Series Diamond дауыс зорайтқышындағы твиттерлік құрастыру - бұл шкафтың негізгі бөлігінен механикалық түрде оқшауланған ажыратылған компонент. Осылайша, өнімді қаптамасынан алғаш рет шығарғанда, ол бос болып көрінуі мүмкін. Бұл ақау емес, бұл дизайнның ажырамас ерекшелігі және динамиктен оңтайлы өнімділікті қамтамасыз етеді.
Егер твиттерлік құрастыру тасымалдау кезінде жылжып кетсе және реттеуді қажет етсе, твиттер корпусының артқы жағы динамик шкафының артқы жағымен тураланғанына көз жеткізу үшін құрастыруды сәл алға және артқа жылжытуға болады. Сондай-ақ, Bowers & Wilkins логотипі тігінен бағытталғанына көз жеткізу үшін твиттерлік құрастыруды сәл бұруға болады. Бұл реттеулерді жасаған кезде твиттерді жұмсақ соңғы аялдамалардан асырып кез келген күйде ұстамаңыз.
Ескертпе: Бұл реттеулерді жасаған кезде ажырату құрастыруын зақымдамау үшін сақ болыңыз - егер твиттерлік құрастыруды реттеу туралы күмәніңіз болса, дилеріңізден көмек сұраңыз.
Орналастыру
Динамикті орнату
Акустикалық мөлдір экраны бар проекциялық теледидарды пайдалансаңыз, HTM81 D4 немесе HTM82 D4 динамигін экранның ортасының артына орналастырыңыз. Әйтпесе, динамикті едендік тіреуішті, жиһаз блогын немесе қабырға сөресін пайдалана отырып, экранның тікелей астына немесе үстіне орналастырыңыз, динамик мүмкіндігінше құлақ деңгейіне жақын болуын қамтамасыз етіңіз. Егер едендік тіреуішті пайдаланғыңыз келсе, FS-HTM D4 ұсынылады. FS-HTM D4 - бұл HTM81 D4 немесе HTM82 D4 динамиктерін 4º немесе 8º бұрышқа еңкейтуге мүмкіндік беретін реттелетін орталық динамик тірегі.
Бұл реттеу диапазоны отырған кезде динамикті құлақ деңгейіне «бағыттауды» жеңілдетеді. Қауіпсіздік пен өнімділік үшін едендік тіреуішті құрастыру нұсқауларын орындау маңызды. Егер қабырға сөресі немесе жиһаз блогы пайдаланылса, порт өнімділігін оңтайландыру үшін көбік тығын кірістірмелерін (жинақта бар) пайдалануды ұсынамыз (4-бөлімді қараңыз: Дәл баптау және іске қосу).
Ескертпе: Егер сөрені пайдалансаңыз, оның салмақты дұрыс көтере алатынына көз жеткізіңіз және динамиктің астыңғы жағына 4 өздігінен жабысатын пластикалық аяқшаны орнатыңыз.
Қосылу
Қауіпсіздік туралы маңызды ескертпе
Барлық қосылымдар дыбыс жабдығы өшірілген кезде жасалуы керек. Дыбыс жабдығын қалыпты жұмыс істеу кезінде пайдаланғанда, оқшауланбаған динамик терминалдарына немесе сымдарға тию жағымсыз сезімге әкелуі мүмкін. HTM81 D4 және HTM82 D4 динамик терминалдары кабельді қосудың әртүрлі түрлерін қабылдайды: 4 мм банан штепсельдері, 6 мм және 8 мм (1/4 дюйм және 5/16 дюйм) күректер немесе диаметрі 4 мм-ге (5/32 дюйм) дейінгі жалаңаш сымдар.
Қауіпсіздік туралы маңызды ескертпе
Кейбір елдерде, әсіресе Еуропада 4 мм банан штепсельдерін пайдалану қауіпсіздікке қауіп төндіреді деп есептеледі, өйткені оларды жабылмайтын желілік розеткалардың тесіктеріне салуға болады. Еуропалық CENELEC қауіпсіздік ережелеріне сәйкес болу үшін терминалдардың ұштарындағы 4 мм тесіктер пластикалық түйреуіштермен жабылған. Егер сіз өнімдерді осы шарттар қолданылатын кез келген елде пайдалансаңыз, банан штепсельдерін балалар немесе басқа хабарсыз адамдар қауіпсіз түрде пайдалана алмайтынына көз жеткізуіңіз керек. Банан штепсельдерін пайдаланғыңыз келсе, пластикалық түйреуіштерді алып тастауға болады.
Динамик кабелін таңдау кезінде дилеріңізден кеңес сұраңыз. Оның жалпы импедансын динамик сипаттамасында ұсынылған максималды мәннен төмен ұстаңыз және жоғары жиіліктердің әлсіреуін болдырмау үшін төмен индуктивтілік кабелін пайдаланыңыз.
Әрбір динамиктің артқы жағында екі жұп терминал бар, олар екі сымды қосуға мүмкіндік береді (жоғарыда). Кәдімгі, бір сымды қосу үшін ұқсас полярлық терминалдарды біріктіру үшін жеткізілген жалғау сымдарын орнатыңыз. Динамиктегі оң терминалдар (қызыл сақинасы бар) күшейткіштегі оң шығыс терминалына, ал динамиктегі теріс терминалдар (қара сақинасы бар) әрқашан күшейткіштегі теріс шығыс терминалына қосылғанына көз жеткізіңіз. Дұрыс емес қосылу зақымдануға әкелмейді, бірақ дыбыстық кескінді нашарлатады және бастың жоғалуына әкеледі. Шырылдақтарды болдырмау үшін әрқашан терминал қақпақтарын толығымен бұрап бекітіңіз.
Дәл баптау және іске қосу
Дәл баптауды бастамас бұрын, орнатудағы барлық қосылымдардың дұрыс және қауіпсіз екеніне көз жеткізіңіз. Динамиктерді қабырғалардан әрі қарай жылжыту әдетте бастың дыбыс деңгейін төмендетеді. Динамиктердің артындағы кеңістік те тереңдіктің естілетін әсерін жасауға көмектеседі. Керісінше, динамиктерді қабырғаларға жақындату бастың дыбыс деңгейін арттырады. Егер сіз динамиктерді қабырғадан әрі қарай жылжытпай-ақ бастың дыбыс деңгейін төмендеткіңіз келсе, көбік тығындарын немесе бастың қатты төмендеуі үшін көбік сақиналарды порт түтіктеріне (жоғарыда) орнатыңыз. Екі портқа көбік тығынын/сақинаны орнатудың әсерін бағаламас бұрын, порттардың біріне көбік тығынын/сақинаны орнатудың әсерін бағалап көріңіз. Егер бас жиілікпен біркелкі болмаса, бұл тыңдау бөлмесіндегі резонанс режимдеріне байланысты болуы мүмкін. Динамиктердің немесе тыңдау орнының орнын тіпті аздап өзгерту де бұл резонанстардың дыбысқа қалай әсер ететініне үлкен әсер етуі мүмкін. Тыңдау орнын жылжытып көріңіз немесе динамиктерді басқа қабырға бойымен орналастырыңыз. Үлкен жиһаз бөліктерінің болуы мен орны да резонанс режимдеріне әсер етуі мүмкін.
Егер орталық кескінде фокус жетіспесе, динамиктерді бір-біріне жақындатып көріңіз немесе оларды ішке қарай бұрыңыз, олар тыңдау орнының алдындағы жерді көрсететіндей етіп орналастырыңыз. Егер дыбыс тым ашық болса, бөлмедегі жұмсақ жиһаздың мөлшерін арттыру (мысалы, ауыр перделер) дыбысты теңестіруге көмектесуі мүмкін. Керісінше, жұмсақ жиһаздың мөлшерін азайту күңгірт дыбысты ашық етуге көмектесуі мүмкін. Ең талғампаз тыңдау үшін бас/орташа жиіліктегі торларды шеттерінен ұстап, шкафтан ақырын тартып шығарыңыз. Динамиктің өнімділігі бастапқы тыңдау кезеңінде аздап өзгеруі мүмкін. Егер ол суық ортада сақталған болса, жетек бөліктерінің демпферлік қосылыстары мен аспалы материалдары дұрыс механикалық қасиеттерін қалпына келтіру үшін біраз уақытты алады. Жетек бөлігінің аспасы да пайдаланудың алғашқы сағаттарында босаңсиды. Динамиктің мақсатты өнімділікке жетуіне кететін уақыт алдыңғы сақтау шарттарына және оның қалай пайдаланылатынына байланысты өзгереді. Нұсқау ретінде температура әсерлерінің тұрақтануы үшін бір аптаға дейін және механикалық бөліктердің мақсатты жобалық сипаттамаларға жетуі үшін орташа пайдаланудың 15 сағатына дейін рұқсат етіңіз.
Күтім
Шкаф беттерін әдетте шаңнан тазарту ғана қажет. Өніммен бірге жеткізілетін матаны пайдалануды ұсынамыз. Егер сіз аэрозольді немесе басқа тазалағышты пайдаланғыңыз келсе, тазалағышты өнімге тікелей емес, матаға жағыңыз және алдымен шағын аймақты тексеріңіз, өйткені кейбір тазалау құралдары кейбір беттерді зақымдауы мүмкін. Абразивті немесе құрамында қышқыл, сілті немесе бактерияға қарсы заттар бар өнімдерден аулақ болыңыз. Жетек бөліктеріне тазалау құралдарын пайдаланбаңыз. Зақымдануға әкелуі мүмкін болғандықтан, жетек бөліктеріне тиюден аулақ болыңыз.
Bowers & Wilkins динамиктері нағыз ағашпен әрленген кезде, уақыт өте келе түстің өзгеруін азайту үшін ең жақсы шпон таңдалып, ультракүлгінге төзімді лакпен өңделеді. Дегенмен, барлық табиғи материалдар сияқты, шпон өз ортасына жауап береді және түстің белгілі бір дәрежеде өзгеруі күтіледі. Түс айырмашылықтарын барлық шпон беттерін күн сәулесіне бірдей және біркелкі етіп шығару арқылы түзетуге болады. Бұл процесс бірнеше күнге немесе тіпті апталарға созылуы мүмкін, бірақ оны ультракүлгін шамын мұқият пайдалану арқылы жылдамдатуға болады. Ағаш шпонмен қапталған беттерді ағаш шпонның жарылу ықтималдығын азайту үшін радиаторлар мен жылы ауа желдеткіштері сияқты тікелей жылу көздерінен де аулақ ұстау керек.
Твиттер корпусының өңделген беті бар, ол ұсталған кезде беткі белгілерді жинауы мүмкін және оны жеткізілген тазалау матасын корпус айналасында, беткі құрылымға сәйкес сыпыру арқылы тазарту керек.
