Manual da Série Eaton 9E6Ki, 9E10Ki, 9E10KiXL, 9E15Ki, 9E

Introdução

Instrução de segurança

• O UPS deve ser instalado e mantido exclusivamente por pessoal qualificado. Consulte as instruções de instalação e operação antes de conectar à alimentação.
• O UPS deve ser instalado com uma conexão de aterramento. Ele tem uma alta corrente de fuga. O primeiro fio a ser conectado é o fio de aterramento, que deve ser conectado ao terminal marcado como PE (amarelo/verde).
• O UPS gera uma corrente de fuga superior a 3,5 mA. A corrente de fuga da carga deve ser adicionada à do UPS no fio de aterramento de proteção.
• O UPS precisa de uma conexão neutra para funcionar corretamente. A operação sem neutro pode danificar a unidade.
• Um dispositivo de desconexão de fácil acesso deve ser incorporado na fiação de instalação do edifício para equipamentos conectados permanentemente.
• O UPS gera tensões elétricas perigosas em seu interior, mesmo quando as chaves de entrada e/ou da bateria estão abertas. O interior do UPS é protegido por proteções de segurança que não devem ser removidas por pessoal não qualificado. Todas as operações de instalação e manutenção ou outras operações que impliquem o acesso ao interior do UPS exigem o uso de ferramentas e devem ser realizadas exclusivamente por pessoal qualificado.
• O UPS contém uma fonte de energia: as baterias. Todos os terminais e tomadas podem ser alimentados mesmo quando o UPS não está conectado à rede elétrica.
• A tensão total da bateria é potencialmente perigosa: pode causar choque elétrico. O compartimento que contém as baterias é protegido por proteções de segurança, que não devem ser removidas por pessoal não qualificado. Todas as operações de instalação e manutenção da bateria implicam o acesso ao interior do UPS e exigem o uso de ferramentas: essas operações devem ser realizadas exclusivamente por pessoal qualificado.
• As baterias substituídas devem ser consideradas como resíduos tóxicos e tratadas de acordo. Descarte as baterias usadas de acordo com as instruções. Não jogue as baterias no fogo: elas podem explodir. Não tente abrir a caixa da bateria: nenhum trabalho de manutenção pode ser feito nelas. Além disso, o eletrólito é perigoso para a pele e os olhos e pode ser tóxico.
• Risco de explosão se a bateria for substituída por um tipo incorreto.
• Não ligue o UPS se você vir algum vazamento de líquido ou um resíduo de pó branco.
• Certifique-se de que não entre água, líquido em geral e/ou outra matéria estranha dentro do UPS.
• Em condições perigosas, desligue o UPS na chave de alimentação principal "1/0" e abra todos os isoladores presentes (consulte o manual do usuário para localizar a chave de alimentação principal "1/0" e os isoladores).
• Não abra os porta-fusíveis da bateria enquanto o UPS estiver alimentando a carga pelas baterias. Uma interrupção da tensão CC da bateria pode causar um arco elétrico e resultar na quebra do equipamento e/ou incêndio.
• A energia necessária para alimentar a carga é fornecida pelas baterias em caso de falha de energia. Se a proteção da bateria fosse aberta, a carga seria desligada.
• Os fusíveis devem ser substituídos pelo mesmo tipo, se necessário.
• Para conectar gabinetes de bateria externos, use o cabo de expansão sugerido pelo fabricante neste manual.

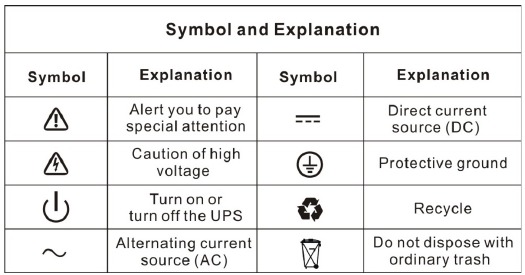

Símbolos especiais

A seguir estão exemplos de símbolos usados no UPS ou acessórios para mostrar informações importantes:

Apresentação

A série 9E de UPS usa a tecnologia de dupla conversão ON-LINE, resultando nos mais altos níveis de confiabilidade e proteção máxima para cargas críticas.

Lista de modelos

Modelo	Classificações de potência	PF	Tensão (saída)
9E6Ki	6kVA/4,8kW	0,8	230V (220/240)
9E10Ki	Combo de 10kVA/8kW	0,8	230V (220/240)
9E10KiXL	Combo de 10kVA/8kW	0,8	230V (220/240)
9E15Ki	Combo de 15kVA/12kW	0,8	230V (220/240)
9E20Ki	Combo de 20kVA/16kW	0,8	230V (220/240)
9E20KiXL	Combo de 20kVA/16kW	0,8	230V (220/240)
9EEBM180	Para 9E6Ki		180V
9EEBM240	Para 9E10Ki, 9E10KiXL		240V

Modelo "XL": Modelo com superalimentador interno e sem baterias internas. Outros modelos com baterias internas

Estrutura elétrica

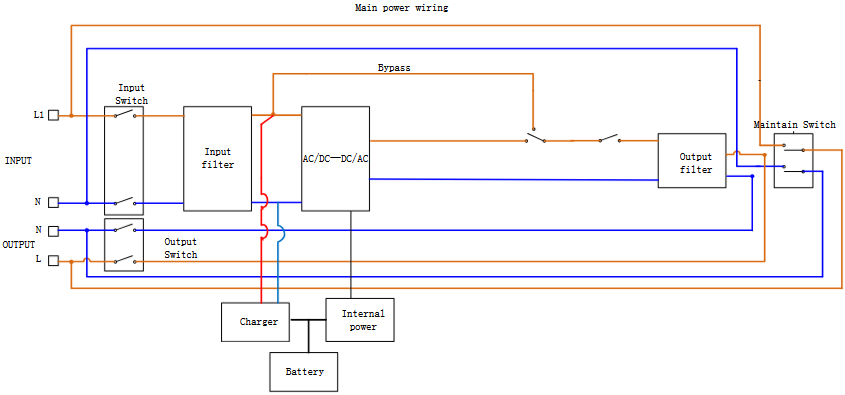

9E6Ki

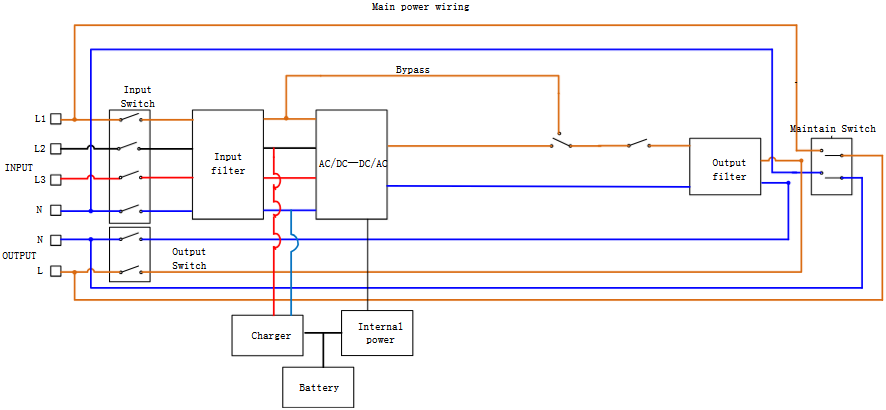

9E10Ki, 9E10KiXL

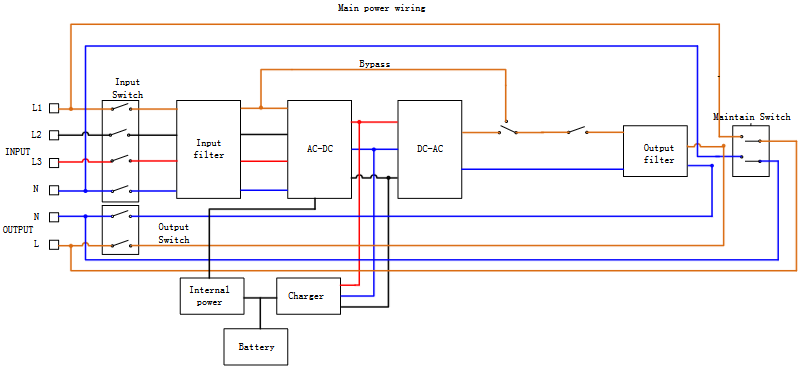

9E15Ki, 9E20Ki, 9E20KiXL

Visualizações do UPS

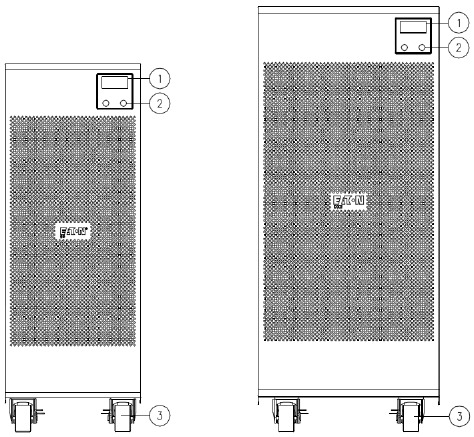

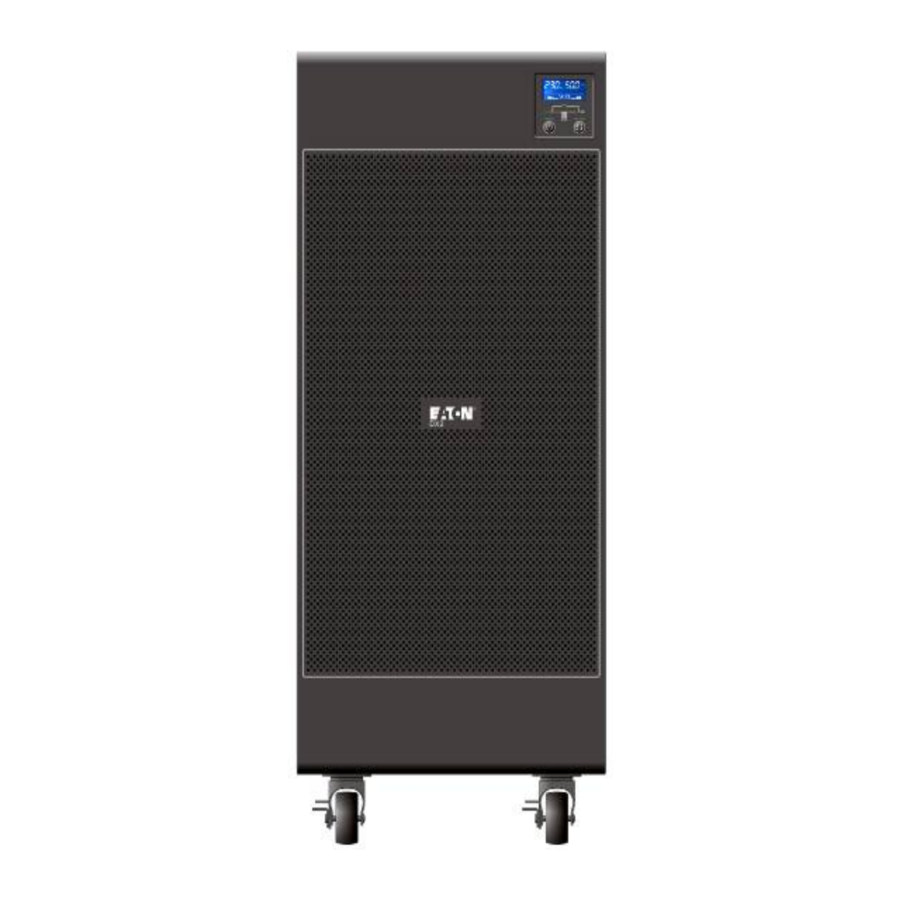

VISÃO FRONTAL DO UPS

1. Tela
2. Botões multifuncionais
3. Rodas (as rodas dianteiras giram e podem ser travadas, rodas traseiras fixas)

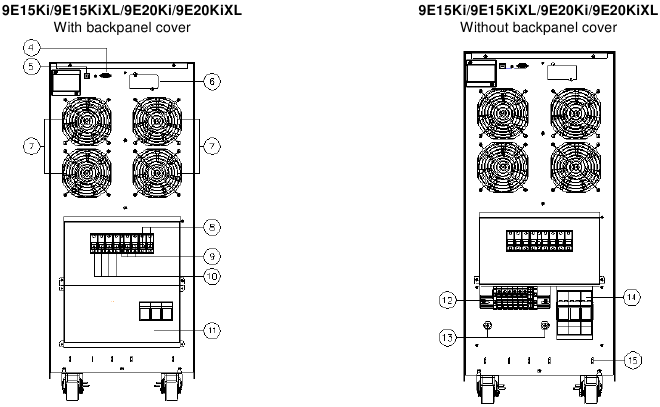

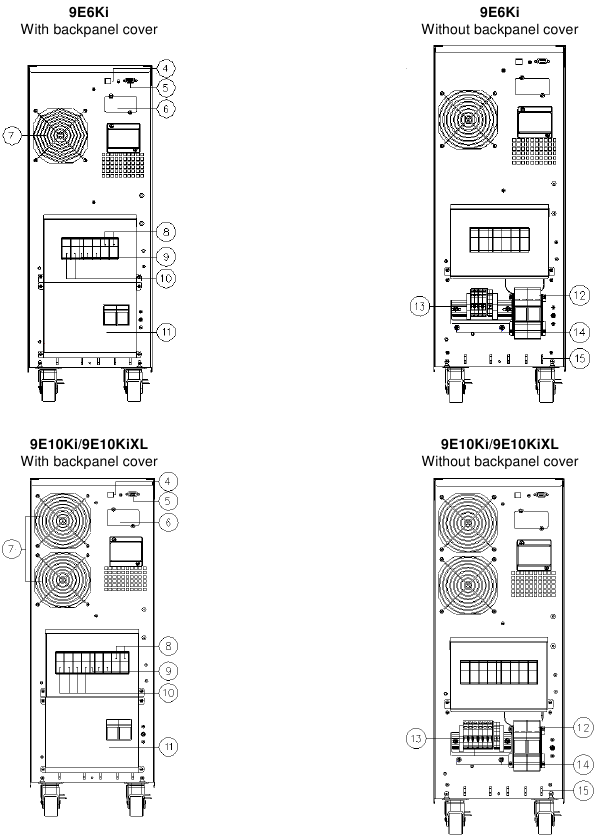

VISÃO TRASEIRA DO UPS

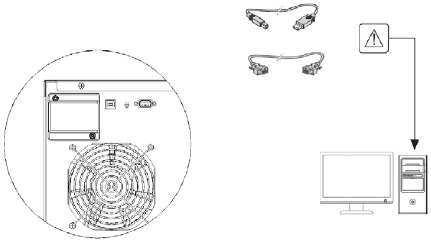

4. Porta de comunicação USB
5. Porta de comunicação RS232 e contatos
6. Slot para cartão de comunicação opcional
7. Ventilador(es) de resfriamento
8. Chave de saída
9. Bypass manual para manutenção
10. Chave de entrada
11. Tampa para terminais
12. Fusível
13. Terminais para conexão de cabo de E/S (consulte a seção relacionada)
14. Parafusos de aterramento
15. Suporte para abraçadeira

4. Porta de comunicação RS232 e contatos
5. Porta de comunicação USB
6. Slot para cartão de comunicação opcional
7. Ventiladores de resfriamento
8. Chave de saída
9. Bypass manual para manutenção
10. Chave de entrada
11. Tampa para terminais
12. Terminais para conexão de cabo de E/S (consulte a seção relacionada)
13. Parafusos de aterramento
14. Fusível
15. Suporte para abraçadeira

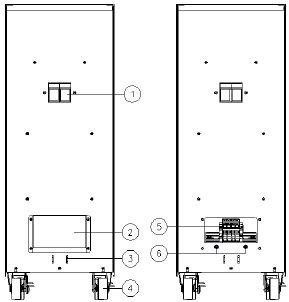

VISÃO TRASEIRA DO EBM

1. Fusível
2. Tampa para terminais
3. Suporte para abraçadeira
4. Rodas (as rodas dianteiras giram e podem ser travadas, rodas traseiras fixas)
5. Terminais para conexão de cabo de E/S (consulte a seção relacionada)
6. Parafusos de aterramento

Instalação

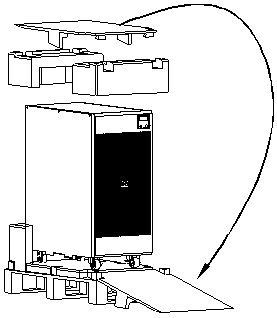

Desembalagem

1. Corte as tiras e remova cuidadosamente a caixa de papelão, deslizando-a para cima.
2. Remova a caixa de acessórios, o slide de madeira e as peças de canto superior de espuma de poliestireno.

3. Remova as peças de canto inferiores de polietileno, girando-as conforme mostrado na figura.

4. Abra o saco protetor e puxe-o totalmente para baixo.
5. Coloque o slide removido anteriormente na parte de trás do pallet (veja a figura). Certifique-se de que o slide esteja firmemente apoiado contra o pallet para que permaneça no lugar durante as operações de descarga. Puxe o UPS da frente com cuidado ao deslizá-lo para fora do pallet.


NOTA: Todas as partes da embalagem devem ser guardadas para uso futuro.

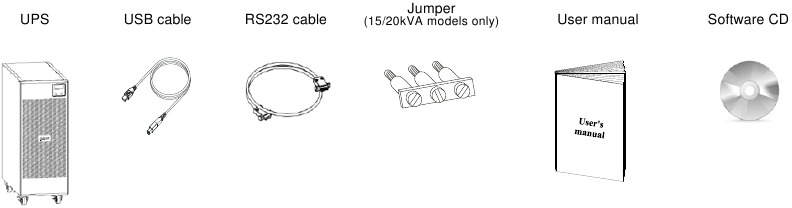

Conteúdo da embalagem

Após abrir a embalagem, é necessário verificar primeiro o conteúdo.
A embalagem deve conter:

Conexão

REQUISITOS DE INSTALAÇÃO

A instalação deve ser realizada por pessoal qualificado. A primeira conexão a ser feita é o condutor de proteção (cabo terra), que deve ser conectado ao parafuso comercializado .
O UPS, quando inserido em uma instalação, não altera os arranjos neutros existentes (aterramento do sistema).
Uma chave diferencial a montante também será acionada para uma falha que ocorra a jusante do UPS. Ao calcular a reatividade desta chave, deve-se levar em conta a corrente de fuga do UPS (aprox. 8 mA) mais a da carga que se juntam no condutor de terra do UPS.

Entrada do UPS	Chave diferencial
Monofásico	Tipo B ou Tipo A
Trifásico	Tipo B

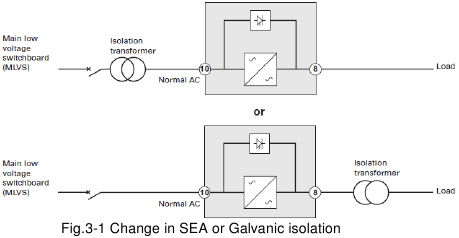

Os arranjos neutros são alterados apenas se houver um transformador de isolamento ou quando o UPS opera com um neutro que está desconectado a montante.
Em qualquer caso, evite conectar o neutro de saída com o neutro de entrada ou com a terra, pois isso pode danificar o UPS.
Lembrete: O UPS precisa de uma conexão neutra para funcionar corretamente. A operação sem neutro pode danificar a unidade.
Para instalação com alteração no arranjo de aterramento do sistema ou isolamento galvânico, veja o esquema abaixo

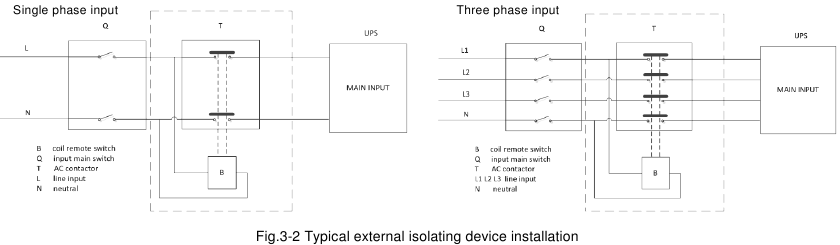

Aviso: É necessário instalar um dispositivo de isolamento externo contra retroalimentação de corrente entre a entrada da rede elétrica e o UPS. Após a instalação do dispositivo, deve ser adicionada uma etiqueta de aviso com os seguintes dizeres ou equivalente no contator CA externo: RISCO DE RETROALIMENTAÇÃO DE TENSÃO. Isole o UPS antes de operar neste circuito e, em seguida, verifique se há tensão perigosa entre todos os terminais. A corrente nominal do contator T - CA deve ser superior a 1,3 vezes a capacidade do UPS

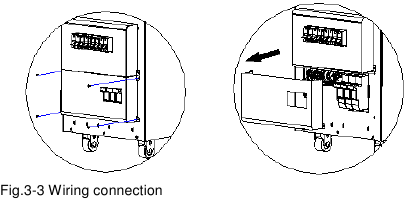

CONEXÃO DA FIAÇÃO DO UPS

Para fazer as conexões de energia da rede elétrica e de carga, siga as instruções abaixo:

1. Instale uma chave magneto-térmica (63A para versões de 6 e 10kVA, 125A para versões de 15 e 20kVA) com curva de intervenção D a montante da máquina (4 polos para versões trifásicas, 2 polos para versões monofásicas).
2. Os terminais de conexão a serem usados para as linhas de entrada e saída estão localizados no painel traseiro. Desparafuse os 4 parafusos localizados nas laterais da tampa (um em cada lado, veja a figura).

3. Remova a tampa do painel traseiro.

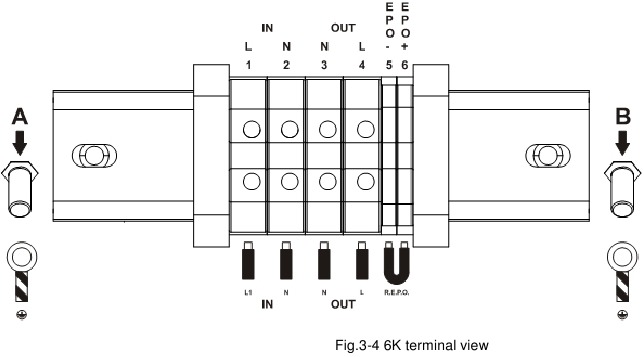

VERSÃO MONOFÁSICA (SOMENTE 9E6KI)

4. (CONEXÃO MONOFÁSICA 9E6KI): use 3 cabos com seção transversal de 6 mm² (TERRA, N e L) para a entrada e 3 cabos com seção transversal de 6 mm² para a saída (TERRA, N e L).
5. Conecte os fios aos terminais relativos, seguindo exatamente as instruções fornecidas abaixo:

   Linha de entrada
   1. Certifique-se de que a chave magneto-térmica a montante esteja aberta.
   2. Conecte o fio terra ao parafuso A.
   3. Conecte o fio neutro ao terminal 2.
   4. Conecte o fio vivo ao terminal 1.

Linha de saída

1. Conecte o fio terra ao parafuso B.
2. Conecte o fio neutro ao terminal 3.
3. Conecte o fio vivo ao terminal 4.

R.E.P.O.

1. A conexão REPO (entre os terminais 5 e 6) normalmente está aberta. Para obter mais informações, consulte a seção REPO deste manual

6. Aperte bem os terminais, feche a tampa do painel traseiro e prenda-a com os parafusos retirados anteriormente. A força de aperto sugerida é de 1,2 ~ 1,6Nm.

VERSÃO COMBO

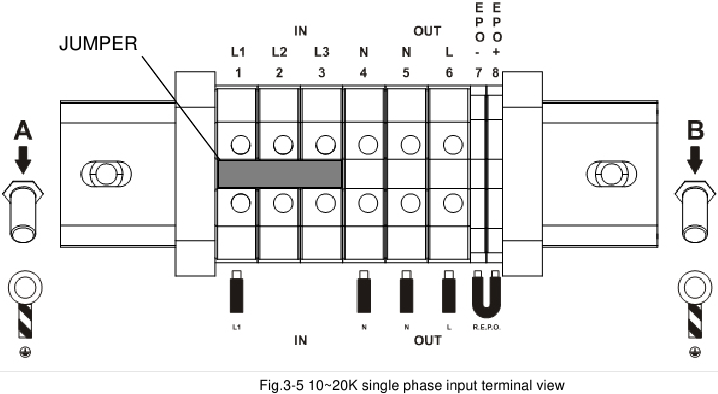

CONEXÃO MONOFÁSICA

4. (CONEXÃO MONOFÁSICA 9E10KI, 9E10KIXL): use 3 cabos de seção transversal de 10 mm² (TERRA, N e L) para a entrada e 3 cabos de seção transversal de 10 mm² para a saída (TERRA, N e L).
   (CONEXÃO MONOFÁSICA 9E15KI, 9E15KIXL): use 3 cabos de seção transversal de 16 mm² (TERRA, N e L) para a entrada e 3 cabos de seção transversal de 16 mm² para a saída (TERRA, N e L).
   (CONEXÃO MONOFÁSICA 9E20KI, 9E20KIXL): use 3 cabos de seção transversal de 25 mm² (TERRA, N e L) para a entrada e 3 cabos de seção transversal de 25 mm² para a saída (TERRA, N e L).
5. Curto-circuite os terminais de entrada (1, 2 e 3) com o jumper fornecido no kit de acessórios. Conecte os fios aos respectivos terminais, seguindo exatamente as instruções abaixo:

   Linha de entrada
   1. Certifique-se de que a chave magneto-térmica a montante esteja aberta.
   2. Conecte o fio terra ao parafuso A.
   3. Conecte o fio neutro ao terminal 4.
   4. Conecte o fio vivo ao terminal 1.

Linha de saída

1. Conecte o fio terra ao parafuso B.
2. Conecte o fio neutro ao terminal 5.
3. Conecte o fio vivo ao terminal 6.

R.E.P.O.

1. A conexão REPO (entre os terminais 5 e 6) normalmente está aberta. Para obter mais informações, consulte a seção REPO deste manual

6. Aperte bem os terminais, feche a tampa do painel traseiro e prenda-a com os parafusos retirados anteriormente.
   Para 10 a 15kVA, a força de aperto sugerida é de 1,2 ~ 1,6Nm. Para 20kVA, a força de aperto sugerida é de 2,5 ~ 3 Nm.

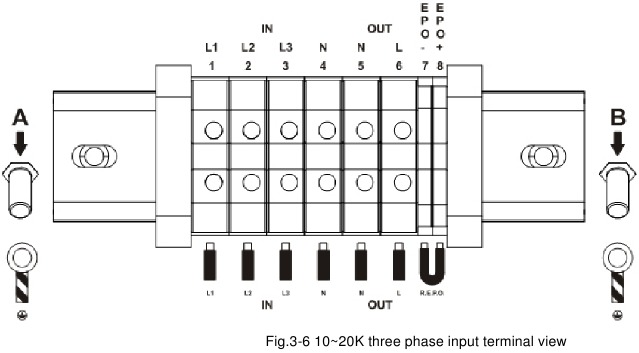

CONEXÃO TRIFÁSICA

1. (CONEXÃO TRIFÁSICA 9E10KI, 9E10KIXL): Use 2 cabos de seção transversal de 4 mm² (L2 e L3) e 3 com seção transversal de 10 mm² (TERRA, N, L1) para a entrada (N.B.: L1 e N são de maior seção transversal porque na operação de bypass eles têm que transportar toda a corrente de entrada). Para a saída, use 3 cabos de seção transversal de 10 mm² (TERRA, N e L).
   (CONEXÃO TRIFÁSICA 9E15KI, 9E15KIXL): Use 2 cabos de seção transversal de 4 mm² (L2 e L3) e 3 de seção transversal de 16 mm² (TERRA, N, L1) para a entrada (N.B.: L1 e N são de maior seção transversal porque na operação de bypass eles têm que transportar toda a corrente de entrada). Para a saída, use 3 cabos de seção transversal de 16 mm² (TERRA, N e L).
   (CONEXÃO TRIFÁSICA 9E20KI, 9E20KIXL): Use 2 cabos de seção transversal de 6 mm² (L2 e L3) e 3 de seção transversal de 25 mm² (TERRA, N, L1) para a entrada (N.B.: L1 e N são de maior seção transversal porque na operação de bypass eles têm que transportar toda a corrente de entrada). Para a saída, use 3 cabos de seção transversal de 25 mm² (TERRA, N e L).
2. Conecte os fios aos respectivos terminais, seguindo exatamente as instruções abaixo:

   Linha de entrada
   1. Certifique-se de que a chave magneto-térmica a montante esteja aberta.
   2. Conecte o fio terra ao parafuso A.
   3. Conecte o fio neutro ao terminal 4.
   4. Conecte os fios das fases aos terminais 1, 2 e 3 (para L1 use fio vermelho).

Linha de saída

1. Conecte o fio terra ao parafuso B.
2. Conecte o fio neutro ao terminal 5.
3. Conecte o fio vivo ao terminal 6.

R.E.P.O.

1. A conexão REPO (entre os terminais 5 e 6) normalmente está aberta. Para obter mais informações, consulte a seção REPO deste manual

3. Aperte bem os terminais, feche a tampa do painel traseiro e prenda-a com os parafusos retirados anteriormente.
   Para 10 a 15kVA, a força de aperto sugerida é de 1,2 ~ 1,6Nm. Para 20kVA, a força de aperto sugerida é de 2,5 ~ 3 Nm.

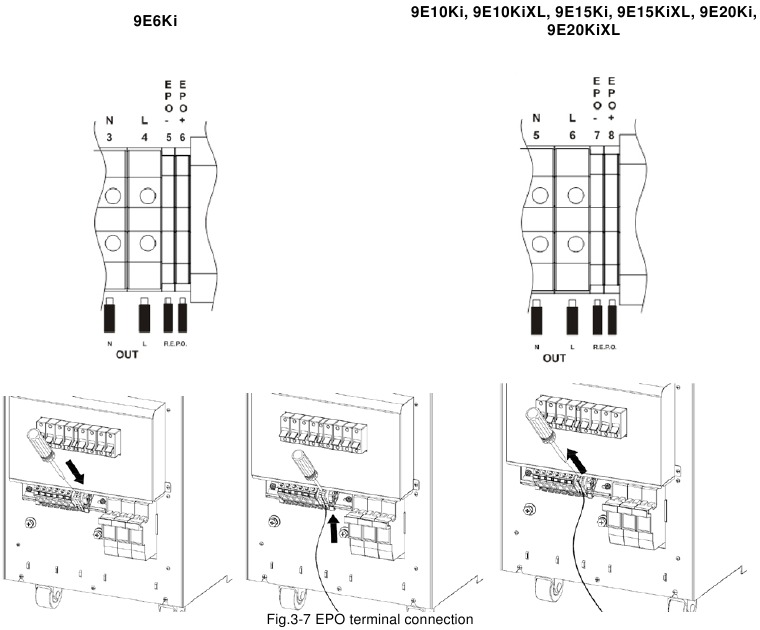

R.E.P.O.
O bloco de terminais na parte traseira do UPS também implementa a função R.E.P.O. (Remote Emergency Power Off - Desligamento Remoto de Emergência) que pode ser usada para desligar o UPS remotamente em caso de emergência.
Para instalação, conecte ao contato normalmente aberto do dispositivo.
Em caso de emergência, se o dispositivo de parada for usado, o controle REPO é fechado e o UPS entra no modo de espera e a carga é completamente desconectada.
Atenção: antes de reiniciar o UPS, reinicie o dispositivo de parada.
O circuito da placa de terminal de controle remoto é autoalimentado com circuitos SELV. Portanto, não é necessária uma fonte de tensão externa. Quando um contato é fechado, circula uma corrente máxima de 15mA.
Todas as conexões com a placa de terminal de controle remoto são feitas através de um cabo que garante uma conexão de isolamento duplo.
Se você quiser levar o controle R.E.P.O. para fora, desparafuse os dois parafusos que prendem a parte inferior da tampa do painel traseiro e remova-a (conforme indicado na seção "Conexões"). Então, proceda da seguinte forma:

1. Use um cabo de 2x0,75mm² para fazer a conexão com os terminais R.E.P.O.
2. Insira a chave de fenda no orifício quadrado e pressione para baixo para abrir o terminal do orifício redondo. Em seguida, insira o fio no orifício redondo. Em seguida, puxe a chave de fenda. Conecte os dois fios do cabo aos terminais 5 e 6 (para a versão 9E6Ki), 7 e 8 (para as versões 9E10Ki, 9E10KiXL, 9E15Ki, 9E15KiXL, 9E20Ki, 9E20KiXL) para poder desligar remotamente o UPS.

3. Feche a tampa do painel traseiro e prenda-a com os parafusos retirados anteriormente.

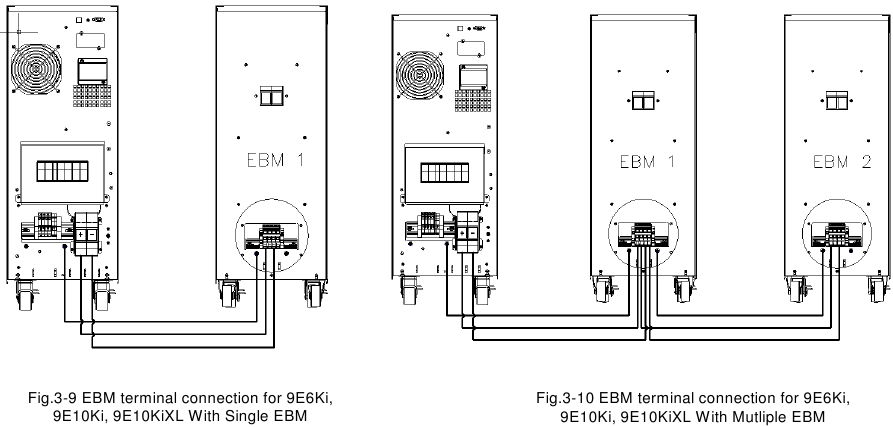

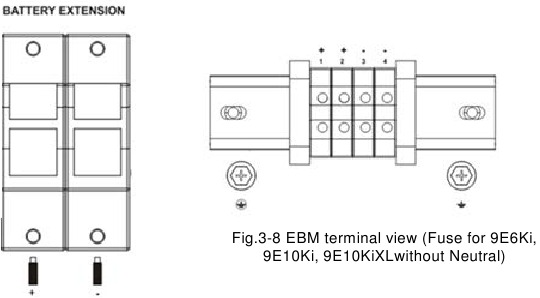

CONEXÃO DA FIAÇÃO DO EBM

É possível conectar mais de um EBM para obter qualquer nível de autonomia sem energia da rede elétrica. Conecte todas as caixas de bateria em cascata, conforme mostrado na figura abaixo:

1. CONEXÃO: Use 3 cabos com seção de 10 mm² (Terra, +, N e -)
2. Conecte os fios aos terminais relativos, seguindo exatamente as instruções fornecidas abaixo:
   Para 9E6Ki, 9E10Ki, 9E10KiXL
   1. Certifique-se de que o porta-fusível da caixa de bateria externa esteja aberto.
   2. Conecte o fio terra (PE) ao parafuso terra (PE) do EBM
   3. Conecte o fio do ramo positivo (+) ao terminal positivo (+) do EBM.
   4. Conecte o fio do ramo negativo (-) ao terminal negativo (-) do EBM.
      A força de aperto sugerida é de 1,6Nm. (Diagrama de fiação detalhado, veja as figuras 3-9~10)


Versões 9E6Ki, 9E10Ki, 9E10KiXL

Observação: para a conexão da fiação do EBM 9E15Ki, 9E20Ki, 9E20KiXL, você deve verificar o manual 9EEBM no pacote EBM.

OPERAÇÃO

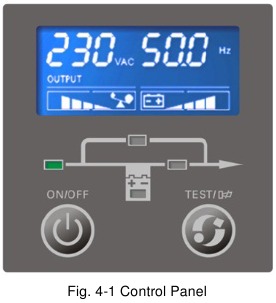

Tela e botões

As tabelas a seguir mostram os botões, o indicador LCD e o status e a descrição do indicador LED:
Tabela 4-1 Funções dos botões de controle

O botão	Função	Ilustração
	Ligar	Se o UPS estiver no modo de espera ou bypass, pressione >2s, a campainha emitirá um bipe e o sistema UPS será ligado.
	Desligar	Se o UPS estiver no modo de linha, bateria, HE ou teste de bateria, pressione >3s, a campainha emitirá um bipe e o UPS será desligado.
	Transferir	Se o UPS estiver no modo de falha e a causa da falha tiver desaparecido, pressione >2s, a campainha emitirá um bipe, a falha será eliminada e o UPS entrará no modo de espera.
	Tecla de função	Teste de bateria no modo de linha, pressione o botão >2s
		Silenciar: Pressione o botão >2s
		Ir para a próxima página: Pressione o botão <200ms

Tabela 4-2 Indicador LED

Nome do LED	Cor	Descrição
Linha	Verde	Indica que a rede elétrica está normal
Bateria	Amarelo	Indica que a entrada está conectada à bateria e que a energia de entrada é fornecida pela bateria.
Bypass	Amarelo	Indica que o UPS está no modo bypass, a corrente de carga é fornecida diretamente da energia da rede elétrica
Inversor	Verde	Indica que o inversor está OK e a carga é fornecida pelo inversor.

Observação: Após ligar o UPS, todos os LEDs acenderão por 2 segundos e, em seguida, retornarão ao status normal. Quando o UPS estiver ligando, 4 LEDs acenderão um por um até que o UPS seja ligado com sucesso.

LED	Linha	Bateria	Bypass	Inversor
Modo Sem Saída
Modo Bypass	●		●
Modo de Linha	●			●
Modo de Bateria		●		●
Modo de Teste de Bateria		★		●
Modo de Falha	□		◇
Aviso	□	□	□	□

⊙: Rede elétrica normal
●: Aceso constantemente
★: Piscando a cada 4s
◇: Depende do status da falha
□: Depende da tela original

Tabela 4-3 Campainha

Prioridade	Condição do UPS	Campainha
1	Falha e pane do UPS	Contínuo
2	Modo normal	Sem bipe
3	Modo de bateria/teste de bateria	Um bipe a cada 4 segundos (Um bipe a cada 1 segundo quando a bateria está fraca)
4	Modo bypass	Um bipe a cada 2 minutos
5	Sobrecarga	Um bipe a cada 500ms
6	Outro alarme	Um bipe a cada 1 segundo
7	Bypass manual	Um bipe a cada 1 segundo

Observação: o alarme da campainha pode ser ativado/desativado pelo botão de função; se o alarme da campainha estiver desativado, todos os alarmes presentes serão silenciados, exceto o bipe do botão. O alarme da campainha será ativado automaticamente quando um novo alarme surgir.

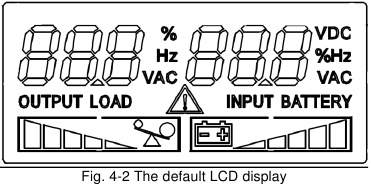

Interface
Para garantir que todos os segmentos estejam OK, o LCD começa a fazer o autoteste após a ligação. Durante o autoteste, todos os segmentos serão acesos por 2 segundos e, em seguida, o LCD mudará para o status de tela normal.

Ícone	Nome do ícone	Descrição
	Medições	Exibir valores, por exemplo: tensão, frequência, porcentagem de carga, etc.
	Tensão DC	Tensão da bateria
	Porcentagem	A porcentagem, por exemplo: Porcentagem de carga e porcentagem de capacidade da bateria
	Saída	Indica informações para a saída.
	Entrada	Indica informações para a entrada.
	Carga	Indica informações para a carga.
	Bateria	Indica informações para a bateria.
	Nível de carga	Indica o nível de carga. A borda da carga piscará se a carga estiver sobrecarregada.
	Nível da bateria	Indica a capacidade da bateria. A borda da bateria piscará se a bateria estiver fraca.
	Aviso/Falha	Indica avisos ou falha do UPS. Se for um aviso, o ícone piscará; se for uma falha, o ícone acenderá constantemente.

Operando o UPS

Aviso: Desligue as cargas conectadas primeiro antes de ligar o UPS e ligue as cargas uma por uma após ligar o UPS. Desligue todas as cargas conectadas antes de desligar o UPS.
Aviso: Ligar pela primeira vez

1. Feche o interruptor magnetotérmico localizado a montante do UPS.
2. Feche os interruptores de entrada e saída e insira os fusíveis da bateria (se houver) localizados na parte traseira da mochila do UPS.

LIGANDO O UPS COM A REDE ELÉTRICA

Verifique se todas as conexões estão corretas. Verifique se o disjuntor do pacote de bateria externo está na posição "ON" (LIGADO).
Coloque o disjuntor de entrada na posição "ON" (LIGADO). Neste momento, o ventilador começa a girar. Ao pressionar o botão continuamente por mais de 2 segundos, a campainha emitirá um bipe e o UPS começará a ligar.
Alguns segundos depois, o UPS entra no modo de linha. Se a energia da rede elétrica estiver anormal, o UPS será transferido para o modo de bateria sem interrupção de saída do UPS.

LIGANDO O UPS SEM A REDE ELÉTRICA

Verifique se todas as conexões estão corretas. Verifique se o disjuntor do pacote de bateria externo está na posição "ON" (LIGADO).
Ao pressionar o botão continuamente por mais de 2s, a campainha emitirá um bipe e o UPS começará a ligar.
Alguns segundos depois, o UPS entra no modo de bateria. Se a energia da rede elétrica retornar, o UPS será transferido para o modo de linha sem interrupção de saída do UPS.

DESLIGANDO O UPS COM A REDE ELÉTRICA

Para desligar o inversor do UPS, pressione o botão continuamente por mais de 3s e a campainha emitirá um bipe. O UPS entrará no modo de espera.
Desligue a fonte de alimentação da rede elétrica.
Alguns segundos depois, a tela LCD desliga.

DESLIGANDO O UPS SEM A REDE ELÉTRICA

Para desligar o UPS, pressione o botão continuamente por mais de 3s e a campainha emitirá um bipe. O UPS cortará a saída.
Alguns segundos depois, o LCD desliga e nenhuma tensão está disponível na saída do UPS.

TRANSFERIR PARA BYPASS

Para transferir o UPS para o modo bypass interno, pressione o botão liga/desliga e o botão de teste ao mesmo tempo por mais de 4 segundos.
Para transferir o UPS de volta ao modo normal, pressione o botão liga/desliga e o botão de teste ao mesmo tempo por mais de 4 segundos.

TRANSFERIR PARA BYPASS DE MANUTENÇÃO

Para transferir o UPS para o modo bypass de manutenção, ligue o interruptor de manutenção. E então o UPS será transferido para o modo bypass de manutenção. Desligue o interruptor de entrada e saída antes de fazer a manutenção no UPS.
Para transferir o UPS de volta ao modo normal, ligue o interruptor de entrada e saída e, em seguida, desligue o interruptor de manutenção. Em seguida, ligue o UPS seguindo as etapas "Ligando o UPS".

Configuração

PORTAS DE COMUNICAÇÃO

Na parte traseira do UPS (consulte Vistas do UPS), as seguintes portas de comunicação estão presentes: conector RS232, conector USB, slot para placas de conectividade opcionais

Portas de comunicação RS232 ou USB
As portas de comunicação RS232 e USB não podem operar simultaneamente.

1. Conecte o cabo de comunicação RS232 ou USB à porta serial ou USB do computador.
2. Conecte a outra extremidade do cabo de comunicação à porta de comunicação RS232 ou USB no UPS.

O UPS agora pode se comunicar com o software de gerenciamento de energia EATON

Placas de conectividade
O UPS está equipado com um slot de expansão para placas de conectividade opcionais.

Não é necessário desligar o UPS antes de instalar uma placa de comunicação.

1. Remova a tampa do slot fixada por parafusos.
2. Insira a placa de comunicação no slot.
3. Fixe a tampa da placa com os 2 parafusos

As placas de conectividade permitem que o UPS se comunique em uma variedade de ambientes de rede e com diferentes tipos de dispositivos.

• Placa Network-MS - possui recursos SNMP e HTTP, bem como monitoramento por meio de uma interface de navegador da Web; conecta-se à rede Ethernet. Além disso, uma sonda de monitoramento ambiental pode ser conectada para obter informações sobre umidade, temperatura, alarme de fumaça e segurança.
• Placa Modbus-MS - tem conexão com o protocolo Modbus, além do gerenciamento de rede.
• Placa Relay-MS - possui saídas de relé de contato seco isoladas (Form-C) para status do UPS: falha da rede elétrica, bateria fraca, alarme/OK do UPS ou em bypass.

SUÍTE DE SOFTWARE DE ENERGIA INTELIGENTE EATON

Cada 9E UPS é fornecido com a suíte de software de energia inteligente Eaton. Para começar a instalar, consulte as instruções que acompanham o CD da suíte de software.
A suíte de software Eaton fornece gráficos atualizados de energia do UPS, dados do sistema e fluxo de energia. Também fornece um registro completo de eventos de energia críticos e notifica você sobre informações importantes do UPS ou energia.
Se houver uma queda de energia e a energia da bateria do 9E UPS estiver fraca, a suíte de software Eaton poderá desligar automaticamente o sistema do computador para proteger seus dados antes que o desligamento do UPS ocorra.

Solução de problemas

PROBLEMA	CAUSA POSSÍVEL	SOLUÇÃO
O VISOR NÃO ACENDE	INTERRUPTOR DE ENTRADA ABERTO	Feche o interruptor de entrada localizado na parte traseira do UPS.
	CABO DE CONEXÃO PRINCIPAL AUSENTE	Verifique se o cabo de alimentação está conectado corretamente.
	SEM TENSÃO DE REDE (BLECAUTE)	Verifique se a energia chega ao UPS
	DISPARO DA PROTEÇÃO TÉRMICA ANTECIPADA	Reinicie a proteção térmica. Verifique se não há sobrecarga de saída para o UPS.
O VISOR ESTÁ LIGADO, MAS A CARGA NÃO ESTÁ ALIMENTADA	O UPS ESTÁ NO modo de espera	Pressione o botão "ON" (LIGADO) no painel frontal para alimentar as cargas.
O UPS ESTÁ OPERANDO A PARTIR DA BATERIA, APESAR DA PRESENÇA DE TENSÃO DE REDE	A TENSÃO DE ENTRADA ESTÁ FORA DA FAIXA DE TOLERÂNCIA PERMITIDA PARA OPERAÇÃO NA REDE	Problema com a rede elétrica. Aguarde até que a tensão de rede de entrada retorne à faixa de tolerância. O UPS retornará automaticamente à operação na rede elétrica.
A BUZINA SOANDO CONTINUAMENTE E O VISOR MOSTRANDO UM DOS SEGUINTES CÓDIGOS: A80E, A810, F808	A CARGA APLICADA AO UPS É MUITO ALTA	Reduza a carga para dentro do limite de 100% (ou limite do usuário no caso do código A80E). Se o visor mostrar uma Falha: remova a carga e desligue e ligue novamente o UPS.
O VISOR MOSTRA O SEGUINTE CÓDIGO: A60D	BATERIAS AUSENTES OU CAIXA DE BATERIA AUSENTE OU NÃO CONECTADA	Verifique se a Caixa de Bateria está inserida e conectada ao UPS corretamente.
A BUZINA SOANDO CONTINUAMENTE E O VISOR MOSTRANDO UM DOS SEGUINTES CÓDIGOS: A004 F004	A TEMPERATURA DENTRO DO UPS ESTÁ MUITO ALTA	Verifique se a temperatura do ambiente em que o UPS está localizado não excede 40 °C.
A BUZINA SOANDO CONTINUAMENTE E O VISOR MOSTRANDO UM DOS SEGUINTES CÓDIGOS: F805	HÁ UMA FALHA EM UMA OU MAIS DAS CARGAS ALIMENTADAS PELO UPS	Desconecte todas as utilidades, desligue e ligue novamente o UPS, reconecte as utilidades uma de cada vez para identificar qual está com defeito.
A BUZINA SOANDO CONTINUAMENTE E O VISOR MOSTRANDO UM DOS SEGUINTES CÓDIGOS: F704, F70D,F70C,F302, F303,F305,F300,F301,F3 04, F002	O UPS ESTÁ COM MAU FUNCIONAMENTO	Se possível, desconecte a alimentação da carga, desligue e ligue novamente o UPS; se o problema ocorrer novamente, chame a central de suporte.
O VISOR MOSTRA O CÓDIGO: A900	A FUNÇÃO DE BYPASS DE MANUTENÇÃO ESTÁ ATIVA	Para tirar o UPS da função de bypass de manutenção, abra o interruptor de bypass manual na parte traseira do UPS.

Códigos de alarme

Usando um sistema de autodiagnóstico sofisticado, o UPS é capaz de verificar seu próprio status e quaisquer anomalias e/ou falhas que possam ocorrer durante a operação normal e exibi-los no painel de exibição. Se houver um problema, o UPS sinaliza o evento mostrando o código e o tipo de alarme ativo no visor.

ALARMES

Problemas "menores" que reduzem o desempenho ou impedem que certas funções sejam usadas.

CÓDIGO	DESCRIÇÃO
A007	Ventiladores bloqueados
A107	Erro de conexão do cabo
A10A	Tensões de entrada desequilibradas (entrada trifásica)
A806	Controle E.P.O ativo
A80E	Sobrecarga: carga > 105%
A810	Porcentagem de carga maior do que o limite definido pelo usuário
A60D	Baterias ausentes ou Caixa de Bateria ausente ou não conectada
A802	Bateria fraca

FALHAS

As falhas são normalmente precedidas por um sinal de alarme e sua escala leva ao desligamento do inversor e à carga sendo alimentada pela linha de bypass.

CÓDIGO	DESCRIÇÃO
F002	Falha do UPS
F004	Dissipador com temperatura excessiva
F302 F303	Subtensão do banco de capacitores
F300 F301	Sobretensão do banco de capacitores
F304	Banco de capacitores desequilibrado
F305	Falha na partida suave do banco de capacitores
F70D	Sobretensão do inversor
F805	Curto-circuito
F704	Falha na partida suave do inversor
F70C	Subtensão do inversor
F808	Falha de sobrecarga de saída
F811	Potência de saída negativa

Dados técnicos

MODELOS DE UPS			9E6Ki	9E10Ki, 9E10KiXL	9E15Ki	9E20Ki, 9E20KiXL
ENTRADA
Tensão nominal	[Vac]		220 - 230 - 240	220 - 230 – 240/380 – 400 - 415
Tensão operacional máxima	[Vac]		276	276/478
Frequência nominal	[Hz]		50 - 60
Corrente nominal	[A]		26	41/16 (42/20,5 XL)	62/22	82/28 (83/29,5 XL)
BATERIA
Tempo de recarga (versões padrão)		[h]	< 8h para 90% da carga
Capacidade de expansão e tensão nominal da Caixa de Bateria			180 Vdc	240 Vdc	240 + 240 Vdc	240 + 240 Vdc
Corrente de carregamento (somente para versões XL)			Não aplicável	4,4A	5A	5A
SAÍDA
Tensão nominal	[Vac]		Selecionável: 220/230/240
Frequência	[Hz]		Selecionável: 50, 60 ou detecção automática
Potência nominal	[VA]		6000	10000	15000	20000
Potência nominal	[W]		4800	8000	12000	16000
Sobrecarga: 105% < carga < 110%			Linha de bypass disponível:		ativa o bypass após 5 min e continua funcionando
			Linha de bypass não disponível:		bloqueia após 5 min
Sobrecarga: 110% < carga < 130%			Linha de bypass disponível:		ativa o bypass após 1 min e bloqueia após 1 min
			Linha de bypass não disponível:		bloqueia após 1 min
Sobrecarga: 130% < carga < 150%			Linha de bypass disponível:		ativa o bypass após 10 s e bloqueia após 10 s
			Linha de bypass não disponível:		bloqueia após 10 s
Sobrecarga carga > 150%			Linha de bypass disponível:		ativa o bypass após 100 ms e bloqueia após 1 s
			Linha de bypass não disponível:		bloqueia após 1 s
OUTROS
Corrente de fuga para a terra	[mA]		< 8mA
Temperatura ambiente	[°C]		0 – 40
Umidade			< 95% sem condensação
Dispositivos de proteção			Descarga profunda das baterias - sobrecorrente - curto-circuito - sobretensão - subtensão - disjuntor
Dimensões L x P x A	[mm]		262 x 613 x 709		350 x 706 x 818
Peso	[kg]		65	85 (34 XL)	142	153 (48 XL)
Temperatura de operação			0 °C a 40 °C
Umidade de operação			0-95% sem condensação
Altitude			Até 1.000 metros acima do nível do mar com redução de 10% por 1.000 m
Temperatura de armazenamento			-15oC a 60oC sem baterias 0~35°C com baterias
EBM			180VDC 9Ah		240VDC 9Ah
Tensão nominal da bateria		[Vdc]	180Vdc		240Vdc
Dimensões L x P x A		[mm]	262 x 580 x 709
Peso		[kg]	130		148

powerquality.eaton.com

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual da Série Eaton 9E6Ki, 9E10Ki, 9E10KiXL, 9E15Ki, 9E

Idiomas disponíveis
