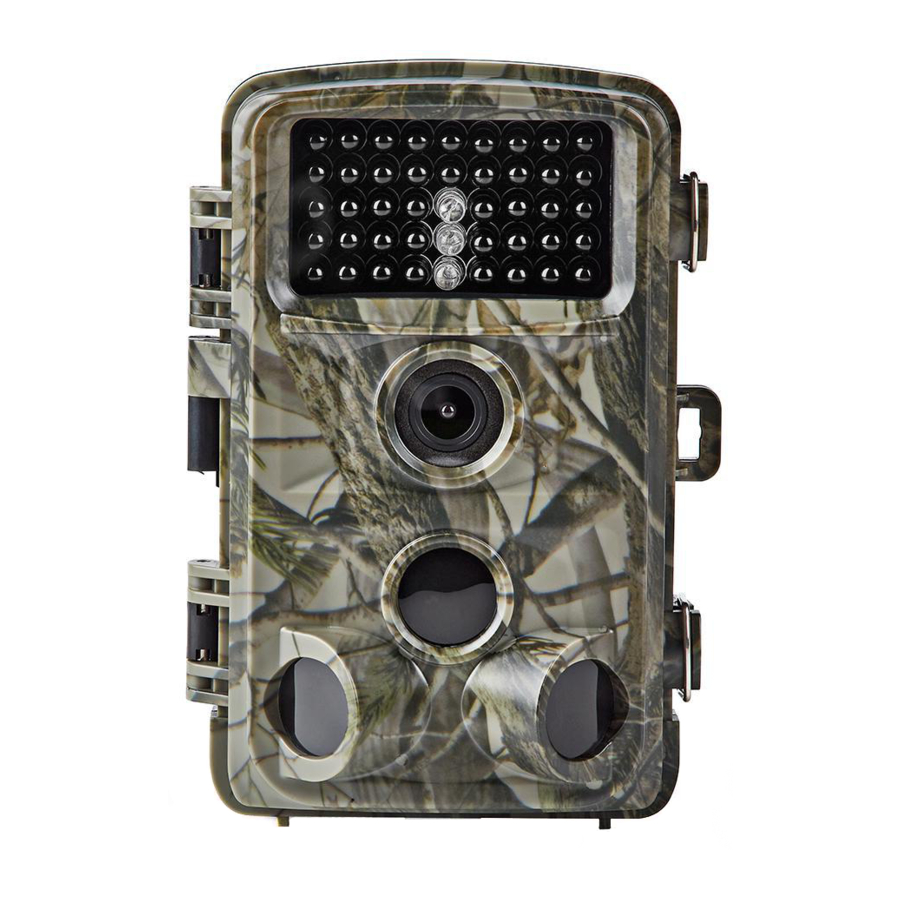

Manual da Câmara de Vida Selvagem Nedis WCAM150GN

Conteúdo

Lista de peças

[Imagem A]

Lista de peças

  1. Ecrã
  2. Botão SHOT
  3. Botão RIGHT (direita)
  4. Botão UP (cima)
  5. Botão LEFT (esquerda)
  6. Botão MENU
  7. Botão REPLAY (reproduzir)
  8. Botão DOWN (baixo)
  9. Botão OK
  10. Ranhura para cartão Micro SD
  11. Porta AV
  12. Porta Micro USB
  13. Interruptor de alimentação
  14. Proteção de borracha DC
  15. Porta de alimentação DC
  16. Suporte para tripé
  17. Tampa da bateria
  18. Ranhuras da bateria
  19. Orifício para a correia
  20. Orifício para o cadeado
  21. Fivelas de bloqueio
  22. Luz infravermelha
  23. Lente da câmara
  24. Sensor PIR
  25. Sensores de movimento laterais PIR
  26. Cabo Micro USB
  27. Correia da câmara
  28. Fivela da correia

Alimentação e memória

A câmara funciona com pilhas ou com um cabo de alimentação DC-6V. É necessário um cartão microSD para tirar fotografias ou gravar imagens de vídeo. Estes itens não estão incluídos.

Inserir ou substituir as pilhas

[Imagem B]

Inserir ou substituir as pilhas

  1. Puxe a tampa da bateria para fora do alojamento.
  2. Retire as pilhas vazias das ranhuras da bateria , se existirem.
  3. Insira 4 ou 8 pilhas nas ranhuras da bateria . Caso utilize 4 pilhas, coloque-as todas no mesmo compartimento da bateria.
  4. Coloque a tampa da bateria no alojamento.

Ligar o cabo de alimentação DC-6V

[Imagem C]

Ligar o cabo de alimentação DC-6V

informação O cabo de alimentação DC-6V não está incluído.

  1. Levante a proteção de borracha DC localizada na parte inferior da câmara.
  2. Ligue um cabo de alimentação DC-6V à porta de alimentação DC .
  3. Ligue a outra extremidade do cabo de alimentação DC-6V a uma tomada elétrica.

Inserir ou substituir o cartão de memória

[Imagem D]

Inserir ou substituir o cartão de memória

informação Utilize um cartão microSD com uma capacidade máxima de armazenamento de 32 GB.

  1. Retire o cartão microSD anterior da ranhura para cartão microSD , se existir.
  2. Insira o novo cartão microSD na ranhura para cartão microSD .

Mudar para o modo automático

Deslize o interruptor de alimentação para a posição ON (ligado) para entrar no modo automático.
O ecrã mostra uma contagem decrescente de 15 para 0. O ecrã desliga-se e a câmara entra agora no modo de espera. A câmara tira automaticamente fotografias ou grava imagens de vídeo assim que um objeto entra no alcance de deteção do sensor. Quando o objeto sai do alcance de deteção, a câmara para de gravar e volta ao modo de espera. Todas as fotografias e imagens de vídeo são armazenadas no cartão microSD.

Mudar para o modo manual

Deslize o interruptor de alimentação para a posição SETUP (configuração) para entrar no modo manual.
Neste modo, pode tirar fotografias ou gravar imagens de vídeo manualmente. Quando não utiliza a câmara durante 3 minutos, o ecrã desliga-se. Após 10 minutos de inatividade, a câmara desliga-se completamente.

Tirar uma fotografia

Prima RIGHT (direita) para tirar uma fotografia no modo manual.

Gravar vídeo

  1. Prima UP (cima) para entrar no modo de vídeo. O ícone de vídeo aparece no canto superior esquerdo do ecrã.
  2. Prima RIGHT (direita) para iniciar a gravação. Um círculo vermelho a piscar e a hora da imagem aparecem na parte superior do ecrã.
  3. Prima RIGHT (direita) novamente para parar a gravação. O círculo vermelho e a hora da imagem desaparecem.
  4. Prima UP (cima) para regressar ao modo de fotografia após a gravação. O ícone de fotografia aparece no canto superior esquerdo do ecrã.

Ver fotografias e imagens de vídeo

  1. Deslize o interruptor de alimentação para a posição SETUP (configuração) para entrar no modo manual.
  2. Prima OK para entrar no modo de visualização.
  3. Utilize UP (cima) e DOWN (baixo) para navegar pelas fotografias e imagens de vídeo.
  4. Prima RIGHT (direita) para iniciar ou parar a visualização de um vídeo.

Menu de fotografia e vídeo

Definição Descrição
Apagar um Apagar a fotografia ou imagem de vídeo atualmente apresentada.
Apagar tudo Apagar todas as fotografias e imagens de vídeo no cartão microSD.
Apresentação de diapositivos Com a opção de apresentação de diapositivos, pode ver facilmente todas as fotografias no cartão microSD. Cada fotografia é apresentada no ecrã durante cerca de três segundos, com diferentes animações de transição entre elas.
Proteger Esta opção destina-se a proteger uma fotografia ou imagem de vídeo contra a eliminação. Quando tenta apagar uma fotografia ou imagem de vídeo protegida, é apresentada uma mensagem de erro.

Menu de definições

Definição Descrição
Modo Selecione se a câmara tira fotografias, grava imagens de vídeo ou ambos.
Idioma Selecione o idioma de funcionamento pretendido para a câmara.
Tamanho da fotografia Selecione a resolução das fotografias. Uma resolução mais alta aumenta a qualidade, mas cria ficheiros maiores que ocupam mais capacidade do cartão microSD. Uma resolução mais alta pode reduzir a velocidade do obturador.
Tamanho do vídeo Selecione a resolução das imagens de vídeo. Uma resolução mais alta aumenta a qualidade, mas cria ficheiros maiores que ocupam mais capacidade do cartão microSD.
N.º de fotografias Selecione o número de fotografias tiradas em sequência por disparo no modo automático.
Duração do vídeo Selecione a duração das imagens de vídeo no modo automático, variando de 3 segundos a 30 segundos.
Intervalo Selecione o período de tempo mais curto que a câmara aguardará até responder a quaisquer disparos subsequentes do sensor PIR após a deteção inicial de um objeto. Durante o intervalo selecionado, a câmara não tirará fotografias/gravará imagens de vídeo. Isto evita que o cartão microSD fique cheio de demasiadas imagens redundantes.
Nível de sensibilidade Selecione a sensibilidade do sensor PIR. Selecione alto para temperaturas quentes, interiores e ambientes com pouca interferência. Selecione normal/baixo para temperaturas frias, exteriores e ambientes com mais interferência.
Definir data/hora Defina a data e hora atuais.
Carimbo de data Ative ou desative a data e hora impressas nas fotografias.
Temporizador Defina um período de tempo específico em que a câmara tira fotografias e grava vídeos todos os dias.
Intervalo de tempo Selecione um período de tempo em que a câmara tira automaticamente fotografias/grava imagens de vídeo de acordo com o intervalo definido, independentemente de o sensor PIR ter detetado algum objeto. Isto é útil ao observar animais de sangue frio, como cobras, ou o processo de floração, etc.
Definir palavra-passe Configure uma palavra-passe para proteger a sua câmara contra utilizadores não autorizados.
N.º de série Atribua um número de 4 dígitos à câmara. Isto pode ser útil para utilizadores com várias câmaras.
Áudio Ative ou desative a gravação de sons em imagens de vídeo.
Armazenamento no cartão SD Selecione Armazenamento cíclico para substituir os primeiros ficheiros pelos novos ficheiros quando o cartão microSD estiver cheio, para que a câmara continue a funcionar. Em alternativa, selecione Parar de guardar quando estiver cheio para manter os primeiros ficheiros e negligenciar os novos ficheiros.
Formatar Apague todos os ficheiros no cartão microSD. Recomenda-se que formate o cartão se este tiver sido utilizado anteriormente noutros dispositivos. Certifique-se de que faz uma cópia de segurança de todos os ficheiros que pretende manter antes de formatar o cartão microSD.
Definição predefinida Reponha todas as definições para os valores predefinidos do fabricante.
Versão Veja a versão do software.

Especificações

Produto Câmara de vida selvagem
Número do artigo WCAM150GN
Dimensões (c x l x a) 97 x 140 x 74 mm
Tensão de entrada DC 6 V
Pilhas Pilhas AA, alcalinas/NiMH (4x/8x)
Memória Cartão MicroSD (2 - 32 GB) (não incluído)
Sensor PIR Alcance de deteção = 22 m, abaixo de 25 °C Ângulo de visão = 120 graus
Lente da câmara

Rácio focal = 1,8

Ângulo de visão = 90 graus
Sensor de imagem CMOS a cores de 5 MP
Resolução da imagem 1 MP - 16 MP
Formato da imagem .jpg
Resolução do vídeo 320 x 240 px - 1920 x 1080 px
Velocidade de fotogramas 30 fps
Formato do vídeo .avi
Tempo de disparo 0,2 - 0,6 segundos
Intervalo de tempo Até 24 horas
Intervalo de disparo 5 segundos - 1 hora
Imagens por disparo 1 - 3
Flash infravermelho 940 nm
Classificação IP IP66
Temperatura de funcionamento -20 °C – 60 °C
Duração da bateria

4 meses (com 4 pilhas AA)

8 meses (com 8 pilhas AA)
Corrente ≤ 160 mA (a DC-6V)
≤ 950 mA (quando a luz infravermelha acende)
≤ 0,1 mA (em espera)
Alarme de bateria fraca 4,5 V

Declaração de Conformidade

Nós, Nedis B.V., declaramos como fabricante que o produto da nossa marca Nedis®, produzido na China, foi testado de acordo com todas as normas e regulamentos CE relevantes e que todos os testes foram aprovados com sucesso. Isto inclui, mas não se limita à regulamentação RED 2014/53/UE.
A Declaração de Conformidade completa (e a folha de dados de segurança, se aplicável) pode ser encontrada e descarregada através de webshop.nedis.com/WCAM130GN#support

Para obter informações adicionais sobre a conformidade, contacte o serviço de apoio ao cliente:
Web: www.nedis.com
Telefone: +31 (0)73-5991055 (durante o horário de expediente)
Nedis B.V., de Tweeling 28
5215 MC 's-Hertogenbosch, Países Baixos


ned.is/wcam150gn

Nedis BV
De Tweeling 28, 5215 MC 's-Hertogenbosch – Países Baixos
