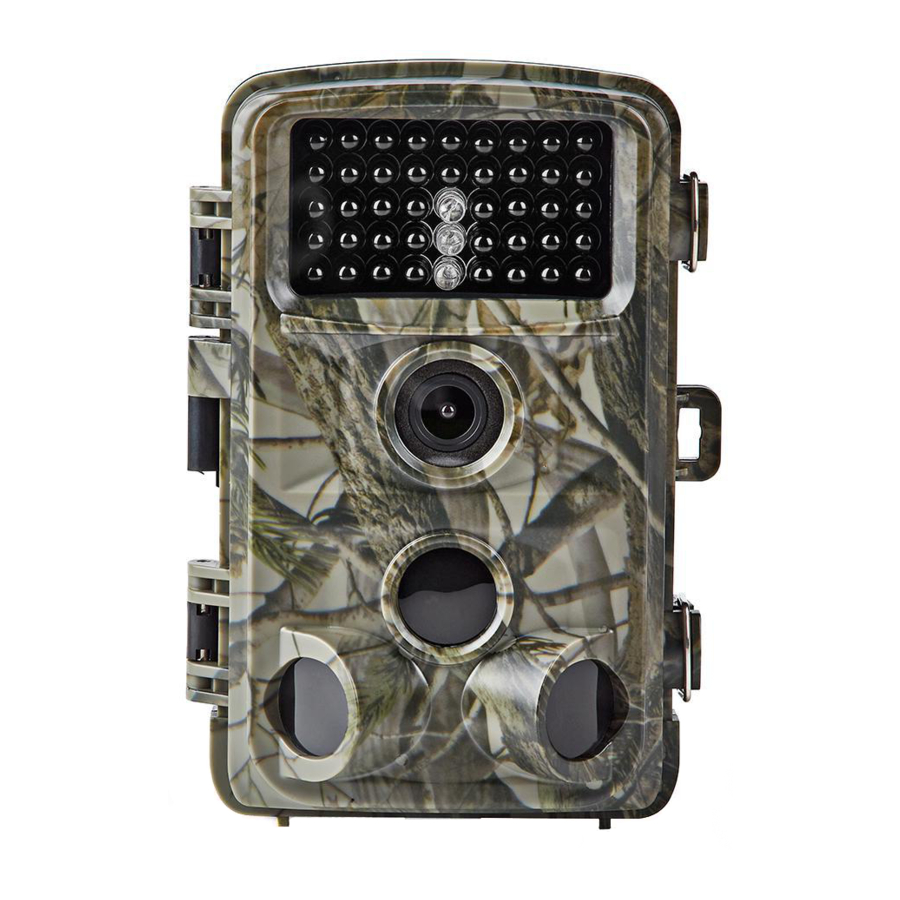

Manualul camerei de supraveghere a faunei sălbatice Nedis WCAM150GN

Cuprins

Lista pieselor

[Imaginea A]

Lista pieselor

  1. Afișaj
  2. Butonul SHOT
  3. Butonul DREAPTA
  4. Butonul SUS
  5. Butonul STÂNGA
  6. Butonul MENU
  7. Butonul REPLAY (reluare)
  8. Butonul JOS
  9. Butonul OK
  10. Slot pentru card Micro SD
  11. Port AV
  12. Port Micro USB
  13. Comutator de alimentare
  14. Cauciuc de protecție DC
  15. Port de alimentare DC
  16. Montură pentru trepied
  17. Capac baterie
  18. Sloturi pentru baterii
  19. Orificiu pentru curea
  20. Orificiu pentru blocare
  21. Catarame de blocare
  22. Lumină infraroșie
  23. Lentilă cameră
  24. Senzor PIR
  25. Senzori de mișcare laterali PIR
  26. Cablu Micro USB
  27. Curea pentru cameră
  28. Cataramă curea

Alimentare și memorie

Camera funcționează fie pe baterii, fie cu un cablu de alimentare DC-6V. Este necesar un card microSD pentru a face fotografii sau imagini video. Aceste articole nu sunt incluse.

Introduceți sau schimbați bateriile

[Imaginea B]

Introduceți sau schimbați bateriile

  1. Trageți capacul bateriei afară din carcasă.
  2. Scoateți bateriile goale din sloturile pentru baterii , dacă sunt prezente.
  3. Introduceți 4 sau 8 baterii în sloturile pentru baterii . În cazul în care utilizați 4 baterii, plasați-le pe toate în același compartiment pentru baterii.
  4. Așezați capacul bateriei pe carcasă.

Conectați cablul de alimentare DC-6V

[Imaginea C]

Conectați cablul de alimentare DC-6V

information Cablul de alimentare DC-6V nu este inclus.

  1. Ridicați cauciucul de protecție DC situat în partea de jos a camerei.
  2. Introduceți un cablu de alimentare DC-6V în portul de alimentare DC .
  3. Introduceți celălalt capăt al cablului de alimentare DC-6V într-o priză.

Introduceți sau schimbați cardul de memorie

[Imaginea D]

Introduceți sau schimbați cardul de memorie

information Utilizați un card microSD cu o capacitate maximă de stocare de 32 GB.

  1. Scoateți cardul microSD anterior din slotul pentru card microSD , dacă este prezent.
  2. Introduceți noul card microSD în slotul pentru card microSD .

Comutați la modul automat

Glisați comutatorul de alimentare în poziția ON (pornit) pentru a intra în modul automat.
Afișajul arată o numărătoare inversă de la 15 la 0. Afișajul se stinge și camera este acum în modul de așteptare. Camera face automat fotografii sau înregistrează imagini video de îndată ce un obiect intră în raza de detecție a senzorului. Când obiectul părăsește raza de detecție, camera va opri înregistrarea și va reveni în modul de așteptare. Toate fotografiile și imaginile video sunt stocate pe cardul microSD.

Comutați la modul manual

Glisați comutatorul de alimentare în poziția SETUP (configurare) pentru a intra în modul manual.
În acest mod, puteți face fotografii sau înregistra imagini video manual. Când nu utilizați camera timp de 3 minute, afișajul se stinge. După 10 minute de inactivitate, camera se oprește complet.

Faceți o fotografie

Apăsați DREAPTA pentru a face o fotografie în modul manual.

Înregistrați video

  1. Apăsați SUS pentru a intra în modul video. Pictograma video apare în partea stângă sus a afișajului.
  2. Apăsați DREAPTA pentru a începe înregistrarea. Un cerc roșu intermitent și ora imaginii apar în partea de sus a afișajului.
  3. Apăsați din nou DREAPTA pentru a opri înregistrarea. Cercul roșu și ora imaginii dispar.
  4. Apăsați SUS pentru a reveni la modul fotografie după înregistrare. Pictograma fotografie apare în partea stângă sus a afișajului.

Vizualizați fotografii și imagini video

  1. Glisați comutatorul de alimentare în poziția SETUP (configurare) pentru a intra în modul manual.
  2. Apăsați OK pentru a intra în modul de vizualizare.
  3. Utilizați SUS și JOS pentru a naviga prin fotografii și imagini video.
  4. Apăsați DREAPTA pentru a începe sau a opri vizualizarea unui videoclip.

Meniul fotografie și video

Setare Descriere
Ștergeți una Ștergeți fotografia sau imaginea video afișată în prezent.
Ștergeți tot Ștergeți toate fotografiile și imaginile video de pe cardul microSD.
Prezentare diapozitive Cu opțiunea de prezentare diapozitive, puteți vizualiza cu ușurință toate fotografiile de pe cardul microSD. Fiecare fotografie este afișată pe ecran timp de aproximativ trei secunde, cu animații de tranziție diferite între ele.
Protejați Această opțiune este menită să protejeze o fotografie sau o imagine video de ștergere. Când încercați să ștergeți o fotografie sau o imagine video protejată, va fi afișat un mesaj de eroare.

Meniul de setări

Setare Descriere
Mod Selectați dacă camera face fotografii, imagini video sau ambele.
Limbă Selectați limba de operare dorită pentru cameră.
Dimensiune fotografie Selectați rezoluția fotografiilor. O rezoluție mai mare crește calitatea, dar creează fișiere mai mari care ocupă mai mult din capacitatea cardului microSD. O rezoluție mai mare poate reduce viteza obturatorului.
Dimensiune video Selectați rezoluția imaginilor video. O rezoluție mai mare crește calitatea, dar creează fișiere mai mari care ocupă mai mult din capacitatea cardului microSD.
Nr. fotografie Selectați numărul de fotografii realizate în secvență per declanșare în modul automat.
Lungime video Selectați durata imaginilor video în modul automat, variind de la 3 secunde la 30 de secunde.
Interval Selectați cea mai scurtă perioadă de timp pe care camera o va aștepta până când răspunde la orice declanșări ulterioare de la senzorul PIR după ce un obiect este detectat pentru prima dată. În timpul intervalului selectat, camera nu va face fotografii/imagini video. Acest lucru împiedică umplerea cardului microSD cu prea multe imagini redundante.
Nivel sensibilitate Selectați sensibilitatea senzorului PIR. Selectați high (ridicat) pentru temperaturi calde, în interior și medii cu interferențe reduse. Selectați normal/low (normal/scăzut) pentru temperaturi scăzute, în exterior și medii cu mai multe interferențe.
Setare dată/oră Setați data și ora curente.
Ștampilă dată Activați sau dezactivați data și ora imprimate pe fotografii.
Temporizator Setați o anumită perioadă de timp în care camera face fotografii și videoclipuri în fiecare zi.
Interval de timp Selectați o perioadă de timp în care camera face automat fotografii/imagini video conform intervalului setat, indiferent dacă senzorul PIR a detectat sau nu obiecte. Acest lucru este util atunci când observați animale cu sânge rece, cum ar fi șerpii, sau procesul de înflorire etc.
Setare parolă Configurați o parolă pentru a vă proteja camera de utilizatorii neautorizați.
Nr. serie Atribuiți un număr de 4 cifre camerei. Acest lucru poate fi util pentru utilizatorii cu mai multe camere.
Audio Activați sau dezactivați înregistrarea sunetelor în imaginile video.
Stocare card SD Selectați Cycle storage (stocare ciclică) pentru a suprascrie primele fișiere cu fișierele noi atunci când cardul microSD este plin, astfel încât camera să continue să funcționeze. Alternativ, selectați Stop saving when full (opriți salvarea când este plin) pentru a păstra primele fișiere și a neglija fișierele noi.
Formatare Ștergeți toate fișierele de pe cardul microSD. Se recomandă formatarea cardului dacă a fost utilizat anterior în alte dispozitive. Asigurați-vă că faceți o copie de rezervă a tuturor fișierelor pe care doriți să le păstrați înainte de a formata cardul microSD.
Setare implicită Returnați toate setările la valorile implicite ale producătorului.
Versiune Vizualizați versiunea software-ului.

Specificații

Produs Cameră de supraveghere a faunei sălbatice
Număr articol WCAM150GN
Dimensiuni (l x l x h) 97 x 140 x 74 mm
Tensiune de intrare DC 6 V
Baterii Baterii AA, alcaline/NiMH (4x/8x)
Memorie Card MicroSD (2 - 32 GB) (nu este inclus)
Senzor PIR Rază de detecție = 22 m, sub 25°C Unghi de vizualizare = 120 de grade
Lentilă cameră

Raport focal = 1,8

Unghi de vizualizare = 90 de grade
Senzor de imagine CMOS color 5 MP
Rezoluție imagine 1 MP - 16 MP
Format imagine .jpg
Rezoluție video 320 x 240 px - 1920 x 1080 px
Viteză de cadre 30 fps
Format video .avi
Timp de declanșare 0,2 - 0,6 secunde
Interval de timp Până la 24 de ore
Interval de declanșare 5 secunde - 1 oră
Imagini per declanșare 1 - 3
Flash infraroșu 940 nm
Clasificare IP IP66
Temperatură de funcționare -20°C – 60°C
Durată de viață a bateriei

4 luni (cu 4 x baterii AA)

8 luni (cu 8 x baterii AA)
Curent ≤ 160 mA (la DC-6V)
≤ 950 mA (când lumina infraroșie se aprinde)
≤ 0,1 mA (standby)
Alarmă baterie descărcată 4,5 V

Declarație de conformitate

Noi, Nedis B.V. declarăm ca producător că produsul din marca noastră Nedis®, fabricat în China, a fost testat conform tuturor standardelor și reglementărilor CE relevante și că toate testele au fost promovate cu succes. Aceasta include, dar nu se limitează la, reglementarea RED 2014/53/UE.
Declarația de conformitate completă (și fișa cu date de siguranță, dacă este cazul) poate fi găsită și descărcată prin webshop.nedis.com/WCAM130GN#support

Pentru informații suplimentare cu privire la conformitate, contactați serviciul clienți:
Web: www.nedis.com
Telefon: +31 (0)73-5991055 (în timpul orelor de program)
Nedis B.V., de Tweeling 28
5215 MC 's-Hertogenbosch, Olanda


ned.is/wcam150gn

Nedis BV
De Tweeling 28, 5215 MC 's-Hertogenbosch – Olanda
