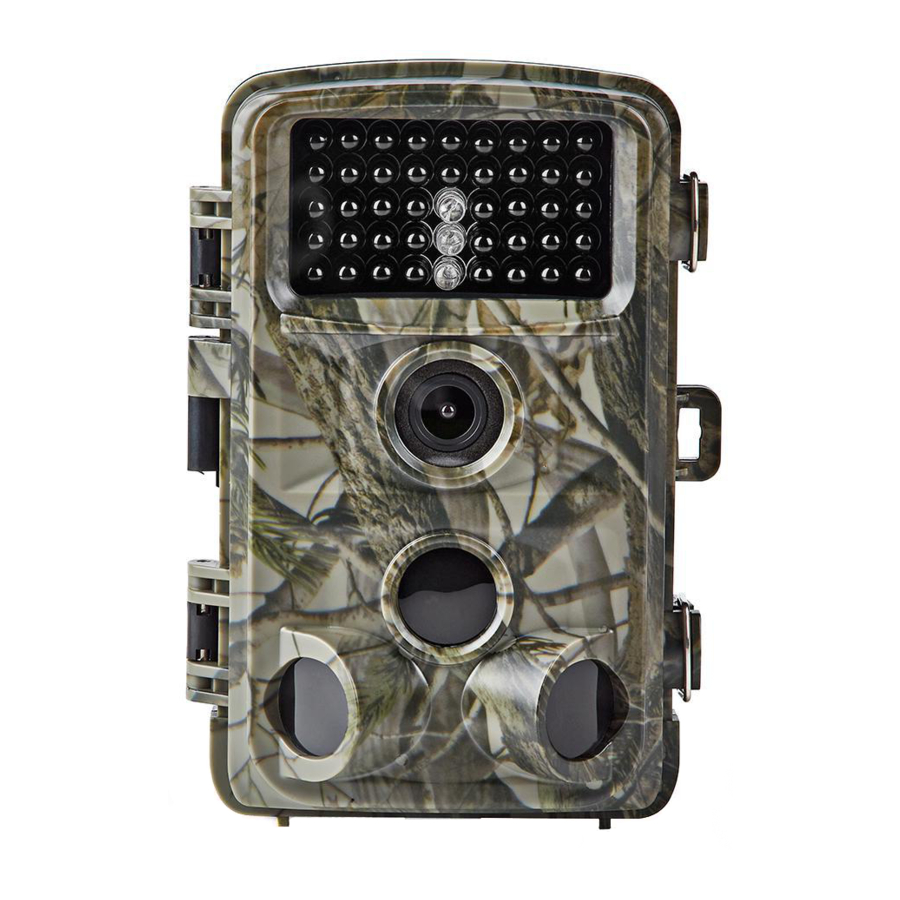

Nedis WCAM150GN - Priročnik za kamero za divje živali

Vsebina

Seznam delov

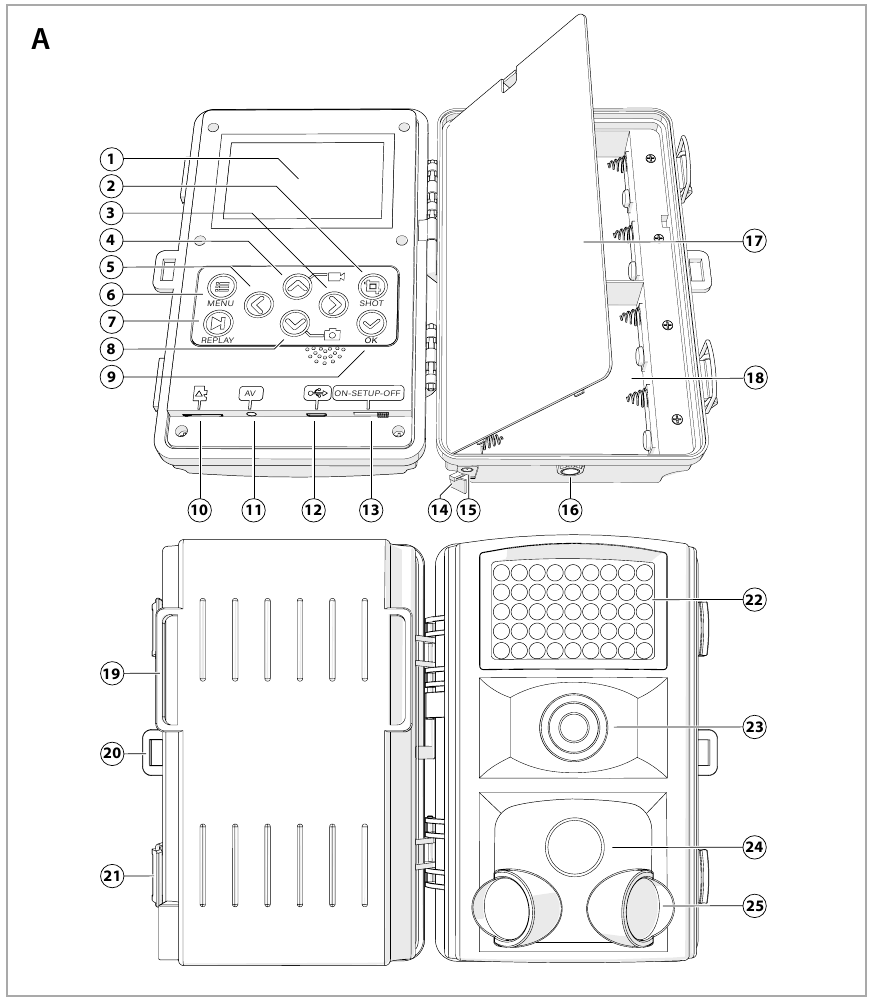

[Slika A]

Seznam delov

  1. Zaslon
  2. SHOT button (gumb SHOT)
  3. RIGHT button (gumb DESNO)
  4. UP button (gumb GOR)
  5. LEFT button (gumb LEVO)
  6. MENU button (gumb MENU)
  7. REPLAY button (gumb PREDVAJAJ)
  8. DOWN button (gumb DOL)
  9. OK button (gumb V redu)
  10. Reža za kartico Micro SD
  11. AV port (AV vrata)
  12. Micro USB port (Micro USB vrata)
  13. Stikalo za vklop
  14. DC zaščitna guma
  15. DC power port (DC napajalna vrata)
  16. Stojalo
  17. Pokrov baterije
  18. Reže za baterije
  19. Luknja za trak
  20. Luknja za ključavnico
  21. Zaponke za zaklepanje
  22. Infrardeča luč
  23. Leča kamere
  24. PIR sensor (PIR senzor)
  25. PIR side motion sensors (PIR stranski senzorji gibanja)
  26. Micro USB cable (Micro USB kabel)
  27. Camera strap (Trak za kamero)
  28. Strap buckle (Zaponka za trak)

Napajanje in pomnilnik

Kamera deluje na baterije ali z napajalnim kablom DC-6V. Za snemanje slik ali video posnetkov je potrebna kartica microSD. Ti elementi niso vključeni.

Vstavite ali zamenjajte baterije

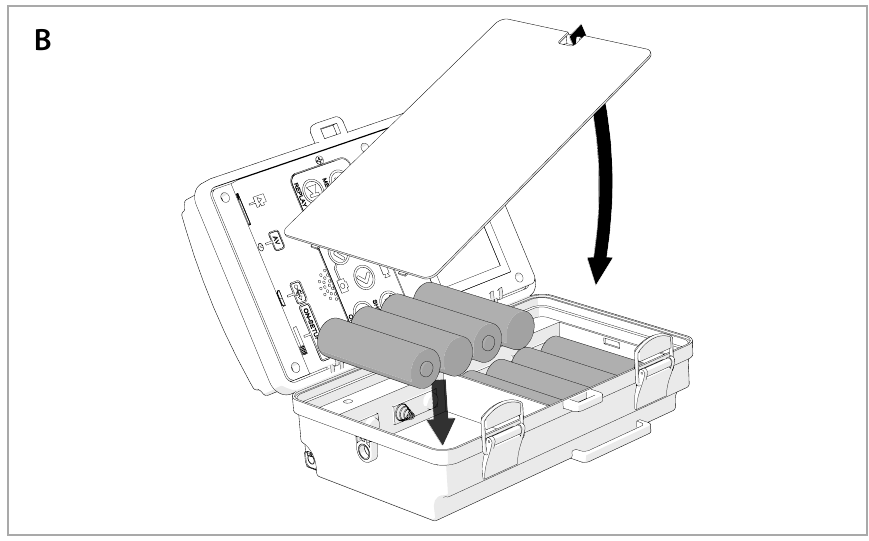

[Slika B]

Vstavite ali zamenjajte baterije

  1. Povlecite pokrov baterije iz ohišja.
  2. Vzemite prazne baterije iz rež za baterije , če so prisotne.
  3. Vstavite 4 ali 8 baterij v reže za baterije . Če uporabljate 4 baterije, jih vse postavite v isti predal za baterije.
  4. Namestite pokrov baterije na ohišje.

Priključite napajalni kabel DC-6V

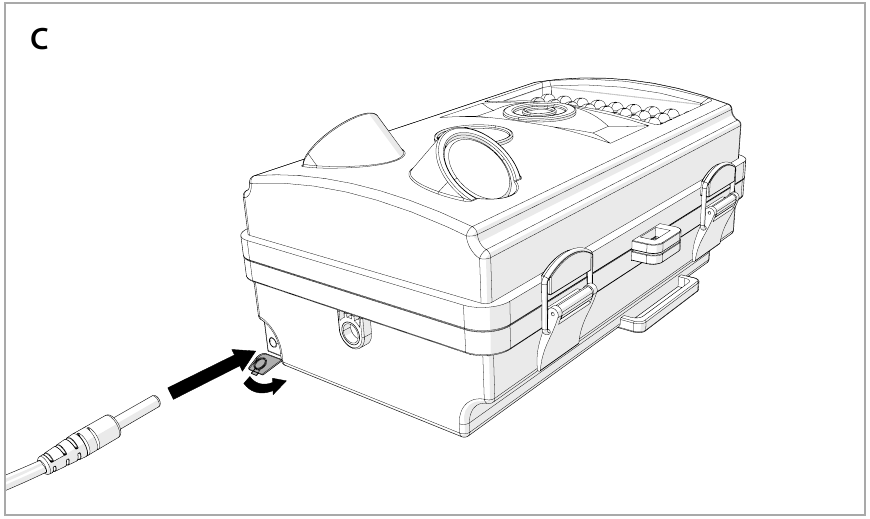

[Slika C]

Priključite napajalni kabel DC-6V

informacije Napajalni kabel DC-6V ni priložen.

  1. Dvignite DC zaščitno gumo , ki se nahaja na dnu kamere.
  2. Priključite napajalni kabel DC-6V v DC power port (DC napajalna vrata) .
  3. Priključite drugi konec napajalnega kabla DC-6V v električno vtičnico.

Vstavite ali zamenjajte spominsko kartico

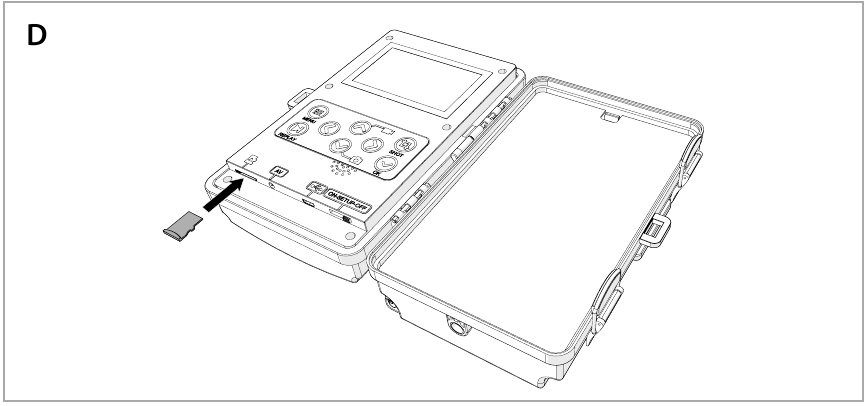

[Slika D]

Vstavite ali zamenjajte spominsko kartico

informacije Uporabite kartico microSD z največ 32 GB prostora za shranjevanje.

  1. Vzemite prejšnjo kartico microSD iz reže za kartico microSD , če je prisotna.
  2. Vstavite novo kartico microSD v režo za kartico microSD .

Preklopite v samodejni način

Potisnite stikalo za vklop v položaj ON (vklop), da vstopite v samodejni način.
Na zaslonu se prikaže odštevanje od 15 do 0. Zaslon se izklopi in kamera je zdaj v stanju pripravljenosti. Kamera samodejno posname slike ali video posnetke takoj, ko predmet vstopi v območje zaznavanja senzorja. Ko predmet zapusti območje zaznavanja, kamera preneha snemati in se vrne v stanje pripravljenosti. Vse slike in video posnetki so shranjeni na kartici microSD.

Preklopite v ročni način

Potisnite stikalo za vklop v položaj SETUP (nastavitev), da vstopite v ročni način.
V tem načinu lahko ročno posnamete slike ali video posnetke. Če kamere ne uporabljate 3 minute, se zaslon izklopi. Po 10 minutah nedejavnosti se kamera popolnoma izklopi.

Posnemite sliko

Pritisnite RIGHT (DESNO), da posnamete sliko v ročnem načinu.

Snemajte video

  1. Pritisnite UP (GOR), da vstopite v video način. Ikona za video se prikaže v zgornjem levem kotu zaslona.
  2. Pritisnite RIGHT (DESNO), da začnete snemati. V zgornjem delu zaslona se prikažeta utripajoč rdeč krog in čas slike.
  3. Ponovno pritisnite RIGHT (DESNO), da ustavite snemanje. Rdeč krog in čas slike izgineta.
  4. Pritisnite UP (GOR), da se po snemanju vrnete v slikovni način. Ikona za sliko se prikaže v zgornjem levem kotu zaslona.

Ogled slik in video posnetkov

  1. Potisnite stikalo za vklop v položaj SETUP (nastavitev), da vstopite v ročni način.
  2. Pritisnite OK (V redu), da vstopite v način ogleda.
  3. Uporabite UP (GOR) in DOWN (DOL) za krmarjenje po slikah in video posnetkih.
  4. Pritisnite RIGHT (DESNO), da začnete ali ustavite ogled videoposnetka.

Meni za slike in video

Nastavitev Opis
Izbriši eno Izbriše sliko ali video posnetek, ki je trenutno prikazan.
Izbriši vse Izbriše vse slike in video posnetke na kartici microSD.
Diaprojekcija Z možnostjo diaprojekcije si lahko preprosto ogledate vse slike na kartici microSD. Vsaka slika je na zaslonu prikazana približno tri sekunde, vmes pa so različne prehodne animacije.
Zaščiti Ta možnost je namenjena zaščiti slike ali video posnetka pred izbrisom. Ko poskušate izbrisati zaščiteno sliko ali video posnetek, se prikaže sporočilo o napaki.

Meni z nastavitvami

Nastavitev Opis
Način Izberite, ali naj kamera snema slike, video posnetke ali oboje.
Jezik Izberite želeni jezik delovanja za kamero.
Velikost fotografije Izberite ločljivost slik. Višja ločljivost poveča kakovost, vendar ustvari večje datoteke, ki zavzamejo več prostora na kartici microSD. Višja ločljivost lahko zmanjša hitrost zaklopa.
Velikost videoposnetka Izberite ločljivost video posnetkov. Višja ločljivost poveča kakovost, vendar ustvari večje datoteke, ki zavzamejo več prostora na kartici microSD.
Št. fotografije Izberite število fotografij, posnetih zaporedno na sprožilec v samodejnem načinu.
Dolžina videoposnetka Izberite dolžino video posnetkov v samodejnem načinu, od 3 sekund do 30 sekund.
Interval Izberite najkrajši čas, ki ga bo kamera čakala, preden se odzove na morebitne nadaljnje sprožilce s senzorja PIR, potem ko je bil predmet prvič zaznan. Med izbranim intervalom kamera ne bo snemala slik/video posnetkov. To preprečuje, da bi se kartica microSD napolnila s preveč odvečnimi slikami.
Raven občutljivosti Izberite občutljivost senzorja PIR. Izberite visoko za tople temperature, v zaprtih prostorih in okoljih z malo motnjami. Izberite normalno/nizko za nizke temperature, na prostem in v okoljih z več motnjami.
Nastavi datum/čas Nastavite trenutni datum in čas.
Žig datuma Omogočite ali onemogočite vtisnjen datum in čas na slikah.
Časovnik Nastavite določeno časovno obdobje, v katerem kamera vsak dan snema slike in videoposnetke.
Časovni zamik Izberite časovno obdobje, v katerem kamera samodejno snema slike/video posnetke glede na nastavljeni interval, ne glede na to, ali je senzor PIR zaznal kakšne predmete. To je koristno pri opazovanju hladnokrvnih živali, kot so kače, ali procesa cvetenja itd.
Nastavitev gesla Nastavite geslo za zaščito kamere pred nepooblaščenimi uporabniki.
Serijska št. Dodeli 4-mestno številko kameri. To je lahko koristno za uporabnike z več kamerami.
Zvok Omogočite ali onemogočite snemanje zvokov v video posnetkih.
Shranjevanje na kartico SD Izberite Cycle storage (Krožno shranjevanje), da prepišete prve datoteke z novimi datotekami, ko je kartica microSD polna, tako da kamera še naprej deluje. Lahko pa izberete Stop saving when full (Ustavi shranjevanje, ko je polna), da obdržite prve datoteke in zanemarite nove datoteke.
Formatiraj Izbriše vse datoteke na kartici microSD. Priporočljivo je, da kartico formatirate, če je bila predhodno uporabljena v drugih napravah. Pred formatiranjem kartice microSD varnostno kopirajte vse datoteke, ki jih želite obdržati.
Privzeta nastavitev Povrne vse nastavitve na tovarniške privzete vrednosti.
Različica Ogled različice programske opreme.

Specifikacije

Izdelek Kamera za divje živali
Številka artikla WCAM150GN
Dimenzije (d x š x v) 97 x 140 x 74 mm
Vhodna napetost DC 6 V
Baterije AA baterije, alkalne/NiMH (4x/8x)
Pomnilnik Kartica MicroSD (2 - 32 GB) (ni priložena)
PIR senzor Območje zaznavanja = 22 m, pod 25 °C Kot gledanja = 120 stopinj
Leča kamere

Goriščno razmerje = 1,8

Kot gledanja = 90 stopinj
Slikovni senzor 5 MP barvni CMOS
Ločljivost slike 1 MP - 16 MP
Format slike .jpg
Ločljivost videoposnetka 320 x 240 px - 1920 x 1080 px
Hitrost sličic 30 fps
Format videoposnetka .avi
Čas sprožitve 0,2 - 0,6 sekunde
Časovni zamik Do 24 ur
Interval sprožitve 5 sekund - 1 ura
Slike na sprožilec 1 - 3
Infrardeča bliskavica 940 nm
IP ocena IP66
Delovna temperatura -20 °C – 60 °C
Življenjska doba baterije

4 mesece (s 4 x AA baterijami)

8 mesecev (z 8 x AA baterijami)
Tok ≤ 160 mA (pri DC-6V)
≤ 950 mA (ko se prižge infrardeča luč)
≤ 0,1 mA (stanje pripravljenosti)
Alarm za prazno baterijo 4,5 V

Izjava o skladnosti

Mi, Nedis B.V., kot proizvajalec izjavljamo, da je bil izdelek naše blagovne znamke Nedis®, proizveden na Kitajskem, preizkušen v skladu z vsemi ustreznimi standardi in predpisi CE in da so bili vsi testi uspešno opravljeni. To vključuje, vendar ni omejeno na uredbo RED 2014/53/EU.
Celotno izjavo o skladnosti (in varnostni list, če je primerno) lahko najdete in prenesete na webshop.nedis.com/WCAM130GN#support

Za dodatne informacije o skladnosti se obrnite na službo za pomoč uporabnikom:
Splet: www.nedis.com
Telefon: +31 (0)73-5991055 (med delovnim časom)
Nedis B.V., de Tweeling 28
5215 MC 's-Hertogenbosch, Nizozemska


ned.is/wcam150gn

Nedis BV
De Tweeling 28, 5215 MC 's-Hertogenbosch – Nizozemska
