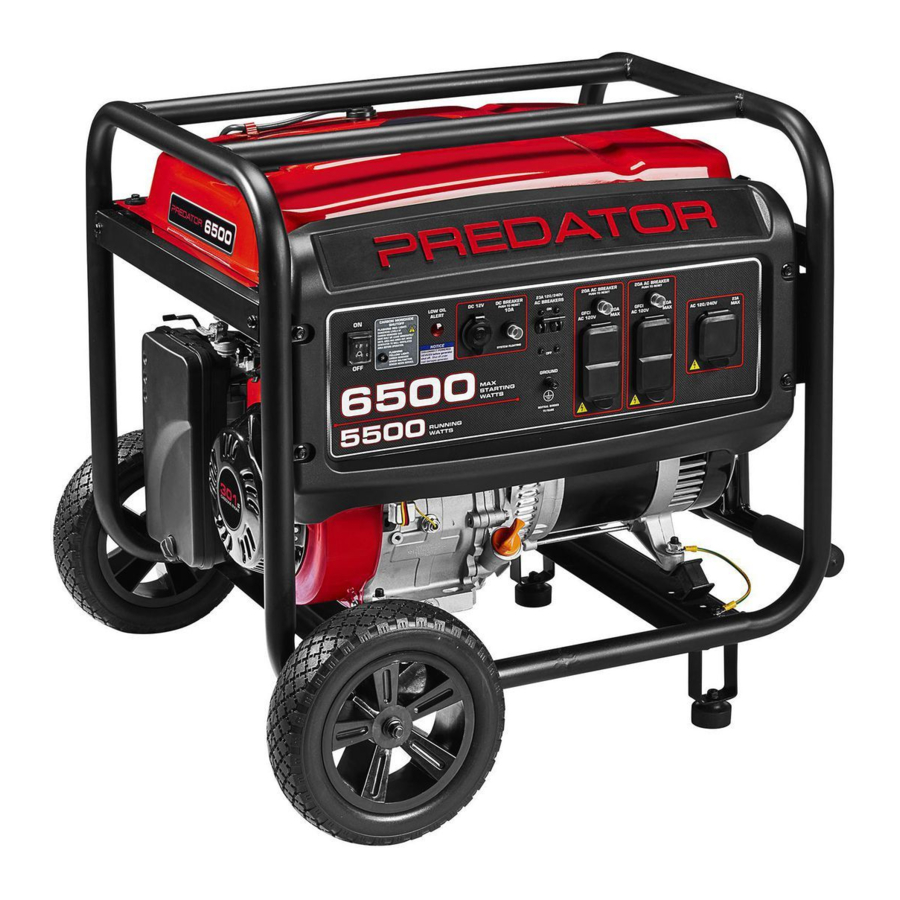

Predator 6500 Watt, 59205 - Manual de utilizare pentru generatorul portabil pe benzină

Cuprins

Introducere

Salvați acest manual
Păstrați acest manual pentru avertismentele și precauțiile de siguranță, asamblare, operare, inspecție, întreținere și proceduri de curățare. Scrieți numărul de serie al produsului în partea din spate a manualului (sau luna și anul achiziției dacă produsul nu are număr). Păstrați acest manual și chitanța într-un loc sigur și uscat pentru referințe viitoare.


Utilizarea unui generator în interior VĂ POATE UCIDE ÎN CÂTEVA MINUTE.
Gazele de eșapament ale generatorului conțin monoxid de carbon. Acesta este o otravă pe care nu o puteți vedea sau mirosi.

NU utilizați NICIODATĂ în interiorul unei case sau garaje, CHIAR DACĂ ușile și ferestrele sunt deschise.

Utilizați NUMAI ÎN EXTERIOR și departe de ferestre, uși și guri de aerisire.

Nu utilizați în remorci, bena camionului sau corturi.

Utilizați la cel puțin 6 metri distanță de oameni, animale și structuri, cu evacuarea orientată în direcția opusă.

La despachetare, asigurați-vă că produsul este intact și nedeteriorat. Dacă lipsesc piese sau sunt rupte, vă rugăm să sunați la 1-888-866-5797 cât mai curând posibil.


Citiți acest material înainte de a utiliza acest produs. Nerespectarea acestui lucru poate duce la vătămări grave. SALVAȚI ACEST MANUAL.

SIMBOLURI ȘI DEFINIȚII DE AVERTIZARE

avertizare Acesta este simbolul de alertă de siguranță. Este folosit pentru a vă avertiza asupra pericolelor potențiale de vătămare corporală. Respectați toate mesajele de siguranță care urmează acest simbol pentru a evita posibile vătămări sau deces.
Indică o situație periculoasă care, dacă nu este evitată, va duce la deces sau vătămări grave.
Indică o situație periculoasă care, dacă nu este evitată, ar putea duce la deces sau vătămări grave.
Indică o situație periculoasă care, dacă nu este evitată, ar putea duce la vătămări minore sau moderate.
NOTĂ
ATENȚIE		 Abordează practici care nu sunt legate de vătămări corporale.

INSTRUCȚIUNI IMPORTANTE DE SIGURANȚĂ

PĂSTRAȚI ACESTE INSTRUCȚIUNI
Acest manual conține instrucțiuni importante care trebuie respectate în timpul instalării și întreținerii generatorului și a oricăror baterii.

Precauții de instalare

  1. Această unitate trebuie instalată astfel încât accesul să fie restricționat numai personalului de service calificat, care a fost instruit cu privire la motivele restricțiilor aplicate locației și cu privire la orice precauții care trebuie luate. Accesul se va face prin utilizarea unui instrument special, sau a unei încuietori și chei, sau a altor mijloace de securitate și va fi controlat de autoritatea responsabilă de locație.
  2. Combustibilul și vaporii de benzină sunt inflamabili și potențial explozivi. Utilizați proceduri adecvate de depozitare și manipulare a combustibilului. Nu depozitați combustibil sau alte materiale inflamabile în apropiere.
  3. Aveți în apropiere mai multe extinctoare de incendiu de clasă ABC.
  4. Funcționarea acestui echipament poate crea scântei care pot provoca incendii în jurul vegetației uscate. Poate fi necesar un dispozitiv de reținere a scânteilor. Operatorul trebuie să contacteze agențiile locale de pompieri pentru legi sau reglementări referitoare la cerințele de prevenire a incendiilor.
  5. Instalați și utilizați numai pe o suprafață plană, orizontală și bine ventilată.
  6. Toate conexiunile și conductele de la generator la sarcină trebuie instalate numai de electricieni instruiți și autorizați și în conformitate cu toate codurile și standardele electrice locale, de stat și federale relevante și cu alte reglementări, acolo unde este cazul.
  7. Conexiunile pentru alimentarea de rezervă la un sistem electric al clădirii trebuie făcute de un electrician calificat. Conexiunea trebuie să izoleze alimentarea generatorului de alimentarea utilității și trebuie să respecte toate legile și codurile electrice aplicabile.
  8. Un comutator de transfer trebuie instalat de un electrician autorizat în conformitate cu toate legile și codurile electrice aplicabile.
  9. Purtați ochelari de protecție aprobați de ANSI, mănuși de lucru rezistente și mască de praf/respirator în timpul instalării.
  10. Utilizați numai lubrifianți și combustibil recomandate în acest manual.
  11. Conexiunile necorespunzătoare la un sistem electric al clădirii pot permite curentului electric de la generator să se întoarcă în liniile utilității. O astfel de alimentare inversă poate electrocuta lucrătorii companiei de utilități sau alte persoane care intră în contact cu liniile în timpul unei pene de curent, iar generatorul poate exploda, arde sau provoca incendii atunci când alimentarea utilității este restabilită. Consultați compania de utilități și un electrician calificat dacă intenționați să utilizați generatorul pentru alimentare de rezervă.
  12. Nu utilizați generatorul înainte de împământare. Generatorul trebuie să fie împământat în conformitate cu toate codurile și standardele electrice relevante înainte de utilizare.
  13. Instalați alarmă(e) de monoxid de carbon cu baterie de rezervă în clădirile din apropiere, conform instrucțiunilor producătorului.

Precauții de operare

  1. PERICOL DE MONOXID DE CARBON

    Utilizarea unui generator în interior VĂ POATE UCIDE ÎN CÂTEVA MINUTE.

Gazele de eșapament ale generatorului conțin monoxid de carbon. Acesta este un otravă pe care nu o puteți vedea sau mirosi.

NU utilizați NICIODATĂ în interiorul unei case sau garaj, CHIAR DACĂ ușile și ferestrele sunt deschise.

Utilizați NUMAI ÎN EXTERIOR și departe de ferestre, uși și guri de aerisire.

  1. OPRIRE MONOXID DE CARBON

    PENTRU A PREVENI RĂNI GRAVE ȘI DECESUL PRIN INHALARE DE MONOXID DE CARBON:
    Senzorul de monoxid de carbon este doar un strat suplimentar de protecție. Nu utilizați generatorul în nicio zonă sau situație care va permite acumularea de monoxid de carbon.
  • LUMINĂ ROȘIE INTERMITENTĂ:
    S-au acumulat niveluri periculoase de gaz monoxid de carbon și generatorul se va opri. Plecați imediat până când zona s-a aerisit. Mutați generatorul într-o zonă bine ventilată înainte de operare.
  • LUMINĂ GALBENĂ INTERMITENTĂ:
    Defecțiune a senzorului de monoxid de carbon. Senzorul are nevoie de service. Nu utilizați generatorul până când senzorul nu funcționează corect. Pentru întrebări tehnice, vă rugăm să sunați la 1-888-866-5797.
    warning NOTĂ: Lumina galbenă clipește o dată după pornire pentru a indica trecerea autotestului și funcționează normal.

Senzorul de monoxid de carbon trebuie să fie reparat numai de un tehnician calificat pentru a-l restabili la setările originale. Nu modificați sau manipulați senzorul de monoxid de carbon. Nerespectarea acestor instrucțiuni poate duce la deces sau răniri grave din cauza funcționării defectuoase a senzorului de monoxid de carbon.

  1. Nu utilizați niciodată un generator în interior, inclusiv în garaje, subsoluri, spații de acces și magazii. Deschiderea ușilor și ferestrelor sau utilizarea ventilatoarelor NU vor preveni acumularea de monoxid de carbon în casă.
  2. Când utilizați generatoare, păstrați-le în aer liber și departe de uși, ferestre și guri de aerisire deschise pentru a evita acumularea de niveluri toxice de monoxid de carbon în interior.
  3. Dacă începeți să vă simțiți rău, amețit sau slăbit în timp ce utilizați un generator, ieșiți imediat la aer curat. Monoxidul de carbon de la generatoare poate duce rapid la incapacitate totală și deces.
  4. Țineți copiii departe de echipament, mai ales în timpul funcționării.
  5. Țineți toți spectatorii la cel puțin șase picioare de motor în timpul funcționării.
  6. Nu atingeți motorul în timpul utilizării. Lăsați motorul să se răcească după utilizare.
  7. Nu depozitați niciodată combustibil sau alte materiale inflamabile lângă motor.
  8. Pericol de incendiu! Nu umpleți rezervorul de benzină în timp ce motorul funcționează. Nu utilizați dacă s-a vărsat benzină. Curățați benzina vărsată înainte de a porni motorul. Nu utilizați lângă flacăra pilot sau flacără deschisă.
  9. Dacă produsul conectat funcționează anormal sau neobișnuit de lent, opriți imediat utilizarea generatorului ca sursă de alimentare. Citiți întotdeauna și respectați manualul de instrucțiuni al produsului care urmează să fie alimentat, pentru a vă asigura că poate fi alimentat în siguranță și eficient de un generator portabil.
  10. Înainte de a conecta un aparat sau un cablu de alimentare la generator: Asigurați-vă că este în stare bună de funcționare. Aparatele sau cablurile de alimentare defectuoase pot crea un potențial de șoc electric.
  11. Nu depășiți puterea maximă a generatorului. Asigurați-vă că puterea electrică totală a tuturor sculelor sau aparatelor conectate la generator în același timp nu o depășește pe cea a generatorului. Verificați dacă supratensiunea de pornire nu va depăși limita generatorului. Nivelurile de putere între cele nominale și cele maxime pot fi utilizate pentru cel mult 30 de minute.
  12. Evitați supraîncărcarea substanțială care va declanșa întrerupătorul. Depășirea limitei de timp pentru funcționarea cu putere maximă sau supraîncărcarea ușoară a generatorului poate să nu oprească întrerupătorul sau protectorul de circuit, dar va scurta durata de viață a generatorului.
  13. Nu încercați să conectați sau să deconectați conexiunile de sarcină în timp ce stați în apă sau pe sol umed sau îmbibat.
  14. Nu atingeți părțile electrice sub tensiune ale generatorului și cablurile sau conductoarele de interconectare cu nicio parte a corpului sau cu orice obiect conductor neizolat.
  15. Conectați generatorul numai la o sarcină sau la un sistem electric (120 volți sau 240 volți) care este compatibil cu caracteristicile electrice și capacitățile nominale ale generatorului.
  16. PRECAUȚII GFCI
    Testați prizele cu întrerupător de circuit de defectare la masă (GFCI) înainte de fiecare utilizare, după cum urmează:
    1. Deconectați toate dispozitivele de la generator.
    2. Porniți motorul.
    3. Apăsați butonul Test de pe priză pentru a declanșa dispozitivul GFCI.
    4. Butonul Resetare ar trebui să se extindă, întrerupând electricitatea la priză.
    5. Dacă testul de mai sus eșuează, nu utilizați priza până când nu este reparată sau înlocuită.
    6. Apăsați butonul Resetare pentru utilizare.
      Generatorul trebuie să fie împământat înainte de utilizare. Un generator neîmpământat are un risc crescut de șoc electric.
      Consultați NOTĂ: Există un conductor permanent între înfășurarea statorului generatorului portabil (conductor neutru) și cadru. Împământare.
  17. Izolați toate conexiunile și firele deconectate.
  18. Protejați-vă împotriva șocurilor electrice. Preveniți contactul corpului cu suprafețe împământate, cum ar fi țevi, calorifere, aragazuri și frigidere.
  19. Utilizați numai mijloace adecvate de transport și dispozitive de ridicare cu o capacitate portantă suficientă atunci când transportați generatorul.
  20. Fixați generatorul pe vehiculele de transport pentru a preveni rostogolirea, alunecarea și înclinarea sculei.
  21. Aplicațiile industriale trebuie să respecte cerințele OSHA.
  22. Nu lăsați generatorul nesupravegheat când funcționează. Opriți generatorul (și scoateți cheile de siguranță, dacă sunt disponibile) înainte de a părăsi zona de lucru.
  23. Motorul generatorului poate produce niveluri ridicate de zgomot. Expunerea prelungită la niveluri de zgomot peste 85 dBA este periculoasă pentru auz. Purtați întotdeauna protecție auditivă atunci când utilizați sau lucrați în jurul motorului pe benzină în timp ce acesta funcționează.
  24. Purtați ochelari de protecție aprobați ANSI, protecție auditivă și mască/respirator de praf aprobat NIOSH în timpul utilizării.
  25. Persoanele cu stimulatoare cardiace ar trebui să se consulte cu medicul (medicii) înainte de utilizare. Câmpurile electromagnetice în imediata apropiere a unui stimulator cardiac pot provoca interferențe sau defecțiuni ale stimulatorului cardiac. Este necesară precauție când vă aflați lângă magnetoul motorului sau demarorul cu recul.
  26. Utilizați numai accesorii recomandate de Harbor Freight Tools pentru modelul dvs. Accesoriile care pot fi potrivite pentru un echipament pot deveni periculoase atunci când sunt utilizate pe un alt echipament.
  27. Nu utilizați în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau prafului inflamabile. Motoarele pe benzină pot aprinde praful sau vaporii.
  28. Țineți obiectele conductoare împământate, cum ar fi sculele, departe de părțile și conexiunile electrice expuse, sub tensiune, pentru a evita scânteile sau arcul electric. Aceste evenimente ar putea aprinde fumul sau vaporii.
  29. Rămâneți atent, urmăriți ce faceți și folosiți bunul simț atunci când utilizați acest echipament. Nu utilizați acest echipament când sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor.
  30. Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Păstrați părul, îmbrăcămintea și mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse în părțile în mișcare.
  31. Părțile, în special componentele sistemului de evacuare, devin foarte fierbinți în timpul utilizării. Stați departe de părțile fierbinți.
  32. Nu acoperiți generatorul sau motorul acestuia în timpul funcționării.
  33. Păstrați generatorul, motorul acestuia și zona înconjurătoare curate în orice moment.
  34. Nu fumați și nu permiteți scântei, flăcări sau alte surse de aprindere în jurul echipamentului, mai ales la realimentare.
  35. Utilizați generatorul, accesoriile etc., în conformitate cu aceste instrucțiuni și în modul prevăzut pentru tipul specific de echipament, ținând cont de condițiile de lucru și de lucrarea care urmează să fie efectuată. Utilizarea echipamentului pentru operațiuni diferite de cele prevăzute ar putea duce la o situație periculoasă.
  36. Nu utilizați generatorul cu scurgeri cunoscute în sistemul de alimentare cu combustibil al motorului.
  37. Când apar scurgeri de combustibil sau ulei, acestea trebuie curățate imediat. Aruncați fluidele și materialele de curățare conform oricăror coduri și reglementări locale, de stat sau federale. Depozitați cârpele de ulei într-un recipient metalic acoperit, ventilat în partea de jos.
  38. Țineți mâinile și picioarele departe de părțile în mișcare. Nu vă întindeți peste sau peste generator în timpul funcționării.
  1. Înainte de utilizare, verificați dacă există dezalinierea sau blocarea părților în mișcare, ruperea pieselor și orice altă condiție care poate afecta funcționarea generatorului. Dacă este deteriorat, solicitați repararea generatorului înainte de utilizare. Multe accidente sunt cauzate de echipamente slab întreținute.
  2. Utilizați generatorul corect pentru aplicație. Nu modificați generatorul sau motorul acestuia și nu utilizați generatorul pentru un scop pentru care nu este destinat.
  3. Cablu prelungitor - Asigurați-vă că cablul prelungitor este în stare bună. Când utilizați un cablu prelungitor, asigurați-vă că utilizați unul suficient de gros pentru a transporta curentul pe care îl va trage produsul dvs. Un cablu prelungitor subdimensionat va provoca o scădere a tensiunii de linie, rezultând pierderea de putere și supraîncălzire.

Următorul tabel arată dimensiunea corectă a cablului de utilizat în funcție de lungimea cablului și valoarea nominală a amperajului de pe plăcuța de identificare. Dacă aveți dubii, utilizați următorul ecartament mai gros. Cu cât numărul ecartamentului este mai mic, cu atât cablul este mai gros.

ECARTAMENTUL MINIM RECOMANDAT AL FIRULUI PENTRU CABLURILE PRELUNGITOARE

CURENT (AMpS) Sarcină @ 120V (WAȚI) Sarcină @ 240V (WAȚI) 0 ~ 50 ft 50 ~ 75 ft 75 ~ 100 ft
2 240 480 18 AWG
4 480 960 18 AWG 16 AWG
6 720 1440 18 AWG 16 AWG 14 AWG
8 960 1920 16 AWG 12 AWG
10 1200 2400 16 AWG 14 AWG 12 AWG
15 1800 3600 14 AWG 12 AWG 10 AWG
20 2400 4800 12 AWG 10 AWG
25 3000 6000 12 AWG 10 AWG 8 AWG
30 3600 7200 10 AWG 8 AWG
35 4200 8400 8 AWG 6 AWG
40 4800 9600 6 AWG

Precauții de service

  1. Înainte de service, întreținere sau curățare:
    1. Deconectați toate dispozitivele de la generator.
    2. Rotiți comutatorul motorului în poziția "OFF" (oprit).
    3. Permiteți motorului să se răcească complet.
    4. Apoi, scoateți capacul bujiei de la bujie.
  2. Păstrați toate apărătoarele de siguranță la locul lor și în stare de funcționare adecvată. Apărătoarele de siguranță includ toba de eșapament, filtrul de aer, apărătoarele mecanice și scuturile termice, printre alte apărătoare.
  3. Asigurați-vă că comutatorul motorului este în poziția "OFF" (oprit) înainte de a muta generatorul și înainte de a efectua orice procedură de service, întreținere sau curățare a unității.
  4. Păstrați toate echipamentele electrice curate și uscate. Înlocuiți orice cablaj unde izolația este crăpată, tăiată, abraziată sau degradată în alt mod. Înlocuiți bornele care sunt uzate, decolorate sau corodate. Păstrați bornele curate și strânse.
  5. Nu modificați sau ajustați nicio parte a echipamentului sau a motorului său care este sigilată de producător sau distribuitor. Numai un tehnician de service calificat poate ajusta piesele care pot crește sau micșora turația reglată a motorului.
  6. Purtați ochelari de protecție aprobați ANSI, mănuși de lucru rezistente și mască de praf/respirator în timpul service-ului.
  7. Mențineți etichetele și plăcuțele de identificare pe echipament. Acestea conțin informații importante. Dacă sunt ilizibile sau lipsesc, contactați Harbor Freight Tools pentru o înlocuire.
  8. Solicitați repararea echipamentului de către o persoană de reparații calificată, folosind numai piese de schimb identice. Acest lucru va asigura menținerea siguranței echipamentului. Nu încercați nicio procedură de service sau întreținere care nu este explicată în acest manual sau orice procedură despre care nu sunteți sigur că o puteți efectua în siguranță sau corect.
  9. Depozitați echipamentul la îndemâna copiilor.
  10. Urmați întreținerea programată a motorului și a echipamentului.

Protecție GFCI

Acest generator este echipat cu două prize duplex de 120 V cu împământare și întrerupător de circuit de defectare la pământ (GFCI). Aceste prize oferă protecție suplimentară împotriva riscului de șoc electric. Dacă devine necesară înlocuirea prizelor, utilizați numai piese de schimb identice care includ protecție GFCI.

Alimentarea cu combustibil

  1. Nu reumpleți rezervorul de combustibil în timp ce motorul funcționează sau este fierbinte.
  2. Nu fumați și nu permiteți scântei, flăcări sau alte surse de aprindere în jurul echipamentului, mai ales când alimentați cu combustibil.
  3. PENTRU A PREVENI SCURGERILE DE COMBUSTIBIL ȘI PERICOLUL DE INCENDIU, nu umpleți excesiv cu combustibil. Umpleți cu combustibil conform informațiilor despre nivelul combustibilului de sub diagrama de specificații pentru modelul dvs.
  4. Nu umpleți rezervorul de combustibil până sus. Lăsați puțin spațiu pentru ca combustibilul să se extindă după cum este necesar.
  5. Alimentați cu combustibil numai într-o zonă bine ventilată.
  6. Ștergeți orice combustibil vărsat și lăsați excesul să se evapore înainte de a porni motorul.
    Pentru a preveni INCENDIUL, nu porniți motorul în timp ce mirosul de combustibil persistă în aer.

avertisment PĂSTRAȚI ACESTE INSTRUCȚIUNI.

Descriere funcțională

Specificații

Generator Ieșire 120 / 240 VAC, 60 Hz
46A la 120V; 23A la 240V
5.500 W funcționare (6.500 W max. la pornire)
Priză electrică Două 3-Prong, duplex NEMA #5-20 120 V GFCI
Una 4-Prong, NEMA #L14-30 twistlock 120 V / 240 V
O priză DC 12 VDC
Motor Deplasare 301 cc
Tip motor Cilindru orizontal unic în 4 timpi OHV
Sistem de răcire Răcit cu aer forțat
Combustibil Tip Benzină fără plumb tratată cu stabilizator de 87+ octani
Nivel de umplere recomandat 7,93 Galoane / 30 Litri
Ulei de motor Tip SAE

10W – 30 peste 32°F

5W – 30 la 32°F sau mai jos
Capacitate 1 Quart
Bujie Tip NHSP® / Torch® F6TC
Distanță 0.028" – 0.031"
Jocul supapelor Admisie 0.002" – 0.004"
Evacuare 0.002" – 0.004"
Durata de funcționare @ 50% sarcină Până la 14,5 ore.
Accesorii disponibile Kit de roți (vândut separat)

Sistemul de control al emisiilor pentru motorul acestui generator este garantat pentru standardele stabilite de Agenția pentru Protecția Mediului din SUA și de Consiliul pentru Resurse Aeriene din California (cunoscut și sub numele de CARB). Pentru informații despre garanție, consultați ultimele pagini ale acestui manual.

Componente și comenzi

Componente și comenzi

Urmează descrieri ale comenzilor de pe panoul de alimentare. Generatorul dvs. are prize pentru a vă alimenta produsele cu întrerupătoare automate pentru a proteja fluxul de tensiune.

  1. Comutator motor: Folosit pentru a porni și opri motorul.
  2. Prize AC: Generatorul conține mai multe
    Prize AC pentru alimentarea sculelor și echipamentelor.
    1. Priză GFCI duplex de 120 volți cu 3 pini (NEMA #5-20)
    2. Priză twistlock de 120/240 volți cu 4 pini (NEMA #L14-30)


PENTRU A PREVENI RĂNI GRAVE:
Conectați sculele și echipamentele numai la priza (120 volți sau 240 volți) care este compatibilă cu caracteristicile electrice și capacitățile nominale ale sculelor și echipamentelor utilizate.

  1. Întrerupătoare automate: Întrerupătorul automat protejează generatorul de supraîncărcare. Valoarea nominală a întrerupătorului și sarcina pe care o protejează sunt marcate lângă întrerupător. Dacă oricare dintre întrerupătoarele automate se declanșează, generatorul va opri ieșirea de electricitate. Dacă se întâmplă acest lucru, deconectați toate sarcinile de la generator. Apoi, rotiți întrerupătorul automat declanșat în poziția ON (pornit) și reatașați treptat sarcinile.
    avertisment Observație: Pentru întrerupătorul automat de tip push (împingere), așteptați câteva minute pentru răcire înainte de resetare.
  2. Priză 12 VDC: Priza 12 VDC oferă o sursă de alimentare pentru articolele de 12 volți DC.
  3. Bornă de împământare: Înainte de fiecare utilizare, configurați conexiunea firului de împământare (nu este inclus) la borna de împământare pentru a împământa corect generatorul. Consultați instrucțiunile despre împământarea generatorului.

Configurarea/Asamblarea inițială a instrumentului

avertisment Citiți secțiunea ÎN ÎNTREGIME INFORMAȚII IMPORTANTE DE SIGURANȚĂ de la începutul acestui manual, inclusiv tot textul de sub subtitlurile acestuia, înainte de a configura sau utiliza acest produs.


PENTRU A PREVENI RĂNI GRAVE:
Utilizați numai cu parascântei adecvat instalat.

Funcționarea acestui echipament poate crea scântei care pot provoca incendii în jurul vegetației uscate. Poate fi necesar un parascântei. Operatorul trebuie să contacteze agențiile locale de pompieri pentru legi sau reglementări referitoare la cerințele de prevenire a incendiilor.
La altitudini mari, carburatorul, regulatorul și orice alte piese ale motorului care controlează raportul aer-combustibil vor trebui ajustate de un mecanic calificat pentru a permite utilizarea eficientă la altitudini mari și pentru a preveni deteriorarea motorului și a oricăror alte dispozitive utilizate cu acest produs.

avertisment Notă: Pentru informații suplimentare cu privire la piesele enumerate în paginile următoare, consultați Diagrama de asamblare de la sfârșitul acestui manual.
avertisment AVIZ: Acest generator nu este destinat alimentării echipamentelor electronice sensibile fără adăugarea unui condiționator de linie și a unui protector de supratensiune adecvat (ambele nu sunt incluse). Echipamentele electronice sensibile includ, dar nu se limitează la, echipamente audio/video, unele televizoare, computere și imprimante. Echipamentele electronice sensibile trebuie operate pe generatoare de tip invertor aprobate sau generatoare de undă sinusoidală pură.
Kitul de roți, #64788 (vândut separat) poate fi utilizat cu acest generator.

Împământare

Generatorul trebuie să fie împământat corespunzător în conformitate cu toate codurile și standardele electrice relevante înainte de utilizare. În multe locații, codul local nu va cere ca acest generator să fie împământat atunci când este utilizat cu echipamente cu cablu și ștecher conectate direct la prizele de pe generator. Cu toate acestea, reglementările locale pot cere ca generatorul să fie împământat. Contactați un electrician autorizat sau consultați autoritățile locale cu privire la cerințele locale de împământare. Dacă este necesară împământarea, solicitați împământarea unității de către un electrician calificat dacă nu sunteți calificat să faceți acest lucru.

Instrucțiunile generale de împământare sunt următoarele:
Utilizați unul dintre următoarele ca electrod de împământare:

Țeavă sau conductă, minimum ¾ în diametru, minimum 8 ft. lungime. Dacă este din oțel, trebuie să aibă un strat anticoroziv.
Tijă, oțel inoxidabil sau oțel acoperit cu cupru sau zinc, minimum 5/8 in. diametru, minimum 8 ft. lungime.

  1. Introduceți electrodul cel puțin 8 ft. vertical în pământ.
    1. Dacă stratul de rocă împiedică intrarea verticală, introduceți-l într-un unghi care să nu depășească 45 de grade față de verticală.
    2. Dacă stratul de rocă împiedică intrarea în unghi, îngropați electrodul într-un șanț orizontal de cel puțin 30 in. adâncime.
  2. Capătul superior al electrodului trebuie protejat dacă este deasupra nivelului solului.
  3. Conectați un fir de împământare #6 AWG (nu este inclus) de la terminalul de împământare de pe panoul de control al generatorului la electrodul îngropat.

Pentru informații suplimentare despre metodele de împământare, vă rugăm să consultați Codul electric național.

avertisment AVIZ: Există un conductor permanent între înfășurarea statorului generatorului portabil (conductor neutru) și cadru.

Funcționare la altitudine mare peste 3000 de picioare


PENTRU A PREVENI RĂNI GRAVE DIN CAUZA INCENDIULUI:

Urmați instrucțiunile într-o zonă bine ventilată, departe de sursele de aprindere.
Dacă motorul este fierbinte de la utilizare, opriți motorul și așteptați să se răcească înainte de a continua. Nu fumați.

avertismentAVIZ: Garanția este nulă dacă nu se fac ajustările necesare pentru utilizarea la altitudine mare.

La altitudini mari, carburatorul, regulatorul și orice alte piese ale motorului care controlează raportul aer-combustibil vor trebui ajustate de un mecanic calificat pentru a permite utilizarea eficientă la altitudini mari și pentru a preveni deteriorarea motorului și a oricăror alte dispozitive utilizate cu acest produs. Sistemul de alimentare cu combustibil al acestui motor poate fi influențat de funcționarea la altitudini mai mari. Funcționarea corectă poate fi asigurată prin instalarea unui kit de altitudine la altitudini mai mari de 3000 ft. deasupra nivelului mării. La altitudini de peste 8000 ft, motorul poate avea performanțe scăzute, chiar și cu jetul principal adecvat. Funcționarea acestui motor fără kitul de altitudine adecvat instalat poate crește emisiile motorului și poate reduce economia de combustibil și performanța. Kitul trebuie instalat de un mecanic calificat.

avertisment Notă: Nu toate modelele de generator au un solenoid. Omiteți acești pași dacă nu este prezent un solenoid.

Funcționare la altitudine mare peste 3000 de picioare

  1. Opriți motorul.
  2. Închideți supapa de combustibil.
  3. Mutați carcasa filtrului de aer deoparte pentru a permite accesul la carburator:
    1. Slăbiți butonul și scoateți capacul filtrului de aer.
    2. Scoateți filtrul de spumă și placa de deviere.
    3. Scoateți piulițele pentru a permite mutarea carcasei filtrului de aer deoparte.
  4. Așezați un bol sub cuva de combustibil pentru a prinde orice combustibil vărsat.
  5. Desfiletați șuruburile care țin solenoidul în poziție.

    Cuva carburatorului poate avea gaz în ea, care se va scurge la scoaterea solenoidului/șurubului.
  6. Deconectați solenoidul și sigiliul solenoidului de pe șurub.
  7. Desfiletați șurubul care ține cuva de combustibil.
  8. Scoateți șurubul, sigiliul șurubului, cuva de combustibil, sigiliul cuvei de combustibil și jetul principal din corpul ansamblului carburatorului. Este nevoie de o șurubelniță pentru carburator (nu este inclusă) pentru a scoate și instala jetul principal.
    avertisment Notă: Tubul de amestec este ținut în poziție de jetul principal și ar putea cădea când este scos. Dacă cade, înlocuiți-l în aceeași orientare înainte de a înlocui jetul principal.
  9. Înlocuiți jetul principal cu jetul principal de înlocuire necesar pentru intervalul dvs. de altitudine (partea 1a sau 2a).
    avertisment Notă: Sigiliul cuvei de combustibil și sigiliul șurubului pot fi deteriorate în timpul scoaterii și trebuie înlocuite cu cele noi din kit.
  10. Înlocuiți sigiliul cuvei de combustibil (4a), cuva de combustibil, sigiliul șurubului (3a) și șurubul. Strângeți-le în poziție.
    avertisment AVIZ: Nu strângeți șurubul încrucișat la strângere. Strângeți-l mai întâi cu degetul și apoi folosiți o cheie pentru a vă asigura că șurubul este filetat corect.
  11. Înlocuiți solenoidul și sigiliul solenoidului (5a) și strângeți-le în poziție cu șuruburi.
  12. Reasamblați filtrul de aer și reatașați toate furtunurile la acesta.
  13. Ștergeți orice combustibil vărsat și lăsați excesul să se evapore înainte de a porni motorul. Pentru a preveni INCENDIUL, nu porniți motorul în timp ce mirosul de combustibil persistă în aer.
    Piese kit de altitudine mare

Lista pieselor kitului de altitudine mare - A

Piesa Descriere Cant.
1a Jet principal 3000-6000 ft. 1
2a Jet principal 6000-8000 ft. 1
3a Sigiliu șurub 1
4a Sigiliu cuvă de combustibil 1
5a Sigiliu solenoid 1

Instrucțiuni de utilizare

avertisment Citiți secțiunea ÎN ÎNTREGIME INFORMAȚII IMPORTANTE DE SIGURANȚĂ de la începutul acestui manual, inclusiv tot textul de sub subtitlurile acestuia, înainte de a configura sau utiliza acest produs.
Inspectați instrumentul înainte de utilizare, căutând piese deteriorate, slăbite și lipsă.
Dacă se găsesc probleme, nu utilizați instrumentul până nu este reparat.

Verificări pre-pornire a generatorului

  1. Inspectați motorul și echipamentul, căutând piese deteriorate, slăbite și lipsă înainte de configurare și pornire. Dacă se găsesc probleme, nu utilizați echipamentul până nu este reparat corespunzător.
  2. Periați exteriorul motorului.
  3. Scoateți capacul filtrului de aer și elementele filtrului de aer și verificați dacă există murdărie. Curățați după cum este necesar și înlocuiți-le.
  4. Instalați alarmă(e) de monoxid de carbon cu baterie de rezervă în toate clădirile din apropiere, conform instrucțiunilor producătorului alarmei.

Verificarea și umplerea uleiului de motor

avertisment AVIZ: Garanția dvs. este ANULATĂ dacă carterul motorului nu este umplut corespunzător cu ulei înainte de fiecare utilizare. Înainte de fiecare utilizare, verificați nivelul uleiului. Motorul nu va porni cu ulei de motor scăzut sau fără ulei de motor.

  1. Asigurați-vă că motorul este oprit și este la nivel.
  2. Închideți supapa de combustibil.
  3. Curățați partea superioară a jojei și zona din jurul acesteia. Scoateți joja deșurubând-o în sens invers acelor de ceasornic și ștergeți-o cu o cârpă curată fără scame.
    Verificarea și umplerea uleiului de motor
  4. Reintroduceți joja fără a o înfileta și scoateți-o pentru a verifica nivelul uleiului. Nivelul uleiului trebuie să fie până la nivelul maxim, așa cum se arată mai sus.
  5. Dacă nivelul uleiului este la sau sub marcajul scăzut, adăugați tipul adecvat de ulei până când nivelul uleiului este la nivelul corespunzător. Uleiul SAE 10W-30 este recomandat pentru utilizare generală. (Diagrama gradului de vâscozitate SAE din secțiunea Service arată alte vâscozități de utilizat la diferite temperaturi medii.)
  6. Înfiletați joja înapoi în sensul acelor de ceasornic.

avertismentAVIZ: Nu porniți motorul cu prea puțin ulei. Motorul se va opri dacă nivelul uleiului de motor este prea scăzut.

Verificarea și umplerea combustibilului



PENTRU A PREVENI RĂNI GRAVE DIN CAUZA INCENDIULUI:

Umpleți rezervorul de combustibil într-o zonă bine ventilată, departe de sursele de aprindere. Dacă motorul este fierbinte de la utilizare, opriți motorul și așteptați să se răcească înainte de a adăuga combustibil. Nu fumați.

  1. Curățați capacul de combustibil și zona din jurul acestuia.
  2. Deșurubați și scoateți capacul de combustibil.
  3. Dacă este necesar, umpleți rezervorul de combustibil până la aproximativ 1 inch sub gâtul de umplere cu benzină fără plumb cu cifra octanică 87 sau mai mare, care a fost tratată cu un aditiv stabilizator de combustibil. Urmați recomandările producătorului stabilizatorului de combustibil pentru utilizare.

avertisment Notă: Nu utilizați benzină care conține mai mult de 10% etanol (E10). Nu utilizați etanol E85.

avertisment Notă: Nu utilizați benzină care a fost depozitată într-un recipient metalic de combustibil sau într-un recipient de combustibil murdar. Poate provoca pătrunderea particulelor în carburator, afectând performanța motorului și/sau provocând daune.

  1. Apoi înlocuiți capacul de combustibil.
  2. Ștergeți orice combustibil vărsat și lăsați excesul să se evapore înainte de a porni motorul. Pentru a preveni INCENDIUL, nu porniți motorul în timp ce mirosul de combustibil persistă în aer.

Utilizarea generatorului

Înainte de a porni motorul generatorului

avertisment Înainte de a porni motorul:

  1. Urmați instrucțiunile de configurare pentru a pregăti generatorul.
  2. Deconectați toate sarcinile de la generator.
  3. Inspectați generatorul și motorul.
  4. Umpleți motorul cu cantitatea și tipul adecvat de combustibil tratat cu stabilizator și ulei.

Procedura de utilizare de bază a generatorului

- Consultați paginile următoare pentru instrucțiuni specifice

  1. Verificați dacă generatorul poate gestiona puterea necesară pentru a alimenta produsele dumneavoastră.
  2. Porniți motorul și lăsați motorul și generatorul să funcționeze și să se încălzească timp de cinci minute după pornire, fără sarcină electrică.
  3. Cu motorul pornit, testați prizele GFCI înainte de fiecare utilizare, după cum urmează:
    1. Apăsați butonul "Test" (Testare) de pe priză pentru a declanșa dispozitivul GFCI.
    2. Butonul "Reset" (Resetare) ar trebui să se extindă, întrerupând alimentarea cu energie electrică a prizei.
    3. Dacă testul de mai sus eșuează, nu utilizați priza până când nu este reparată sau înlocuită.
    4. Apăsați butonul "Reset" (Resetare) pentru utilizare.

      Priză GFCI de 120 V
  1. Conectați produsele.
  2. Când ați terminat de utilizat generatorul, deconectați toate sarcinile electrice.
    avertisment Notă: Nu permiteți generatorului să rămână fără combustibil cu sarcini atașate.
  3. Opriți motorul.
  4. Lăsați generatorul și motorul său să se răcească complet. Apoi depozitați unitatea într-un loc curat, uscat și sigur, la îndemâna copiilor și a altor persoane neautorizate.

    După pornirea motorului, lăsați-l să funcționeze fără sarcină timp de cinci minute, fără sarcină după fiecare pornire, astfel încât motorul să se poată stabiliza.
  5. Perioada de rodaj:
    1. Rodajul motorului va ajuta la asigurarea funcționării corecte a echipamentului și a motorului.
    2. Perioada de rodaj operațional va dura aproximativ 3 ore de utilizare. În această perioadă:
      • Nu aplicați o sarcină grea echipamentului.
    3. Perioada de rodaj de întreținere va dura aproximativ 20 de ore de utilizare. După această perioadă:
      • Schimbați uleiul de motor.

În condiții normale de funcționare, întreținerea ulterioară urmează programul explicat în secțiunea SERVICE.

Pornirea motorului

  1. Pentru a porni un motor rece, mutați șocul în poziția "START" (Pornire). Pentru a reporni un motor cald, lăsați șocul în poziția "RUN" (Funcționare).
  2. Deschideți supapa de combustibil.
  3. Rotiți comutatorul motorului în poziția "ON" (Pornit).
  4. Apucați ușor mânerul demarorului motorului și trageți-l încet de mai multe ori pentru a permite benzinei să curgă în carburatorul motorului. Apoi trageți ușor de mânerul demarorului până când simțiți rezistență. Permiteți cablului să se retragă complet și apoi trageți-l rapid. Repetați până când pornește motorul. Notă: Nu lăsați mânerul demarorului să se lovească de motor. Țineți-l în timp ce se retrage, astfel încât să nu lovească motorul.

    avertisment Notă: Dacă motorul nu pornește, verificați nivelul uleiului de motor. Motorul nu va porni cu ulei de motor scăzut sau fără ulei de motor.
  5. Lăsați motorul să funcționeze câteva secunde. Apoi, dacă maneta șocului este în poziția "START" (Pornire), mutați foarte încet maneta șocului în poziția "RUN" (Funcționare).

    avertisment Notă: Mutarea prea rapidă a manetei șocului ar putea opri motorul.


    Lăsați motorul să funcționeze fără sarcină timp de cinci minute, fără sarcină după fiecare pornire, astfel încât motorul să se poată stabiliza.

OPRIREA MONOXIDULUI DE CARBON


PENTRU A PREVENI RĂNI GRAVE ȘI DECESUL PRIN INHALAREA MONOXIDULUI DE CARBON:

Senzorul de monoxid de carbon este doar un strat suplimentar de protecție. Nu utilizați generatorul în nicio zonă sau situație care ar permite acumularea de monoxid de carbon.

  • LUMINĂ ROȘIE INTERMITENTĂ:
    S-au acumulat niveluri periculoase de gaz monoxid de carbon. Plecați imediat până când zona s-a aerisit. Mutați generatorul într-o zonă bine ventilată înainte de a-l utiliza.
  • LUMINĂ GALBENĂ INTERMITENTĂ:
    Defecțiune a senzorului de monoxid de carbon. Senzorul are nevoie de service. Sunați la 1-888-866-5797 cât mai curând posibil. Nu utilizați generatorul până când senzorul nu funcționează corect. NOTĂ: Lumina galbenă clipește o dată după pornire pentru a indica trecerea autotestului și funcționarea normală.

Senzorul de monoxid de carbon trebuie să fie reparat numai de un tehnician calificat pentru a-l readuce la setările originale. Nu modificați sau manipulați senzorul de monoxid de carbon. Nerespectarea acestor instrucțiuni poate duce la deces sau răniri grave din cauza defecțiunii senzorului de monoxid de carbon.

Conectarea sarcinilor electrice

Conectarea sarcinilor electrice
Familiarizați-vă cu comenzile motorului, panoul de alimentare și modul de pornire a motorului înainte de a utiliza generatorul. Calculați puterea produselor pe care le veți utiliza cu generatorul și verificați dacă generatorul poate gestiona sarcina totală.


Conectați numai prize cablate corespunzător la generator. O priză care este îmbinată pe un cablu diferit poate fi periculoasă. Numai un electrician calificat ar trebui să cablaze o priză pe un cablu.

avertisment AVIZ: Nu depășiți niciodată capacitatea nominală a acestui generator, deoarece deteriorarea gravă a generatorului și/sau a aparatelor, uneltelor și echipamentelor ar putea rezulta dintr-o suprasarcină. Cerințele de putere de pornire și de funcționare trebuie întotdeauna calculate atunci când se potrivește capacitatea de putere a acestui generator cu aparatul, unealta sau echipamentul.
Utilizați priza DC12 V pentru a alimenta echipamente de 12 VDC.


Nu încărcați bateriile fără un controler de încărcare adecvat. Nu supraîncărcați.

  1. Conectați mai întâi elementele care necesită cea mai mare putere.
  2. Conectați apoi aparatele, uneltele și echipamentele cu sarcină "inductivă". Sarcinile inductive sunt unelte de mână mici și unele aparate mici.
  3. Conectați apoi orice lumini.
  4. Aparatele, uneltele și echipamentele sensibile la tensiune ar trebui să fie ultimele care sunt conectate la generator. Conectați elementele sensibile la tensiune, cum ar fi televizoarele, DVD playerele, cuptoarele cu microunde și telefoanele fără fir, la un protector de supratensiune listat UL® (nu este inclus). Apoi, conectați protectorul de supratensiune la generator.


Nerespectarea conectării și funcționării aparatelor, uneltelor și echipamentelor în această secvență poate cauza daune generatorului, aparatelor, uneltelor și echipamentelor și va anula garanția acestui generator.

avertisment Notă: Dacă viteza motorului sau tensiunea fluctuează cu o sarcină sub wații de funcționare ai generatorului, mutați maneta șocului în poziția de la jumătate.

DACĂ SE DECLANȘEAZĂ ORICE ÎNTRERUPĂTOARE, VERIFICAȚI URMĂTOARELE:

  1. Asigurați-vă că TOATE întrerupătoarele sunt resetate înainte de a porni din nou generatorul.
  2. Ajustați prizele astfel încât sarcinile să fie distribuite pe circuitele de ieșire. DACĂ SE DECLANȘEAZĂ ORICE ÎNTRERUPĂTOARE, VERIFICAȚI URMĂTOARELE

Pentru a obține puterea nominală de la generator, distribuiți sarcinile pe prize.

Calcularea puterii totale a dispozitivelor utilizate cu generatorul

Înainte de a utiliza generatorul, verificați dacă produsele pe care doriți să le conectați la unitate se află sub valorile nominale și maxime de putere ale generatorului. Utilizați tabelul de calcul al puterii de mai jos și wații enumerați pe produsele dvs. pentru a ajuta la calcularea totalurilor multiple de putere.

Pentru a utiliza tabelul:

  1. Adunați wații de funcționare pentru toate articolele pe care doriți să le utilizați în orice moment.
  2. Asigurați-vă că acest total este sub puterea de funcționare de 5.500 de wați a generatorului.
  3. Găsiți wații de pornire unici cei mai mari pentru articolele selectate și adăugați-i la total.
  4. Asigurați-vă că acest total este sub puterea maximă de pornire de 6.500 de wați a generatorului.
  5. Conectați și porniți produsele de la cea mai mare putere la cea mai mică.

Tabel de calcul al puterii

Echipament Wați de funcționare
Total wați de funcționare (trebuie să fie mai mic de 5.500)
Cei mai mari wați suplimentari de pornire
Total wați de pornire necesari pentru toate sarcinile (trebuie să fie mai mic de 6.500)

Exemplu

Exemplu

Un generator care este evaluat mai mult decât wații maximi minimi necesari de pornire va dura mult mai mult decât un generator care furnizează doar wații exacți necesari.

Pentru a calcula puterea:
Volții și amperi pot fi înmulțiți împreună pentru a obține wați (volți x amperi = wați).

Pentru a calcula wații suplimentari de pornire (dacă nu sunt enumerați)
Pentru echipamentele cu motor: Utilizați valoarea nominală a waților ca estimare a waților suplimentari de pornire.
Pentru majoritatea luminilor sau încălzitoarelor: nu există wați suplimentari de pornire.

Diagrame de estimare a puterii

avertisment Notă: Wații enumerați mai jos sunt doar estimări pentru acel tip de echipament. Verificați wații plăcuței de identificare pe toate sarcinile înainte de a vă conecta la generator.

URGENȚĂ

Dispozitiv Wați de funcționare Wați suplimentari de pornire
Frigider/Congelator 700 1500
Radio 100 0

LOCAȚIE DE MUNCĂ

Dispozitiv Wați de funcționare Wați suplimentari de pornire
Compresor de aer - 1/2 CP 1000 1000
Fierăstrău de masă - 10' 1700 1300
Șlefuitor cu bandă - 3' 1200 1200
Burghiu manual - 1/2' 600 600
Lumină de lucru cu halogen 1000 0
Fierăstrău alternativ 900 900

RECREERE

Dispozitiv Wați de funcționare Wați suplimentari de pornire
Radio AM/FM 100 0
Grătar electric 1700 0
Pompă de umflare 50 100
CD/DVD Player 100 0
Ventilator cutie - 20' 200 200
Cafetieră 600 0

CASNIC

Dispozitiv Wați de funcționare Wați suplimentari de pornire
Computer cu monitor 800 0
Uscător electric de haine 5500 500
Aragaz electric 2100 0
Încălzitor electric de apă 2000 0
Bec - 100 wați 100 0
Microunde - 1000 wați 1000 200
Pompă de subsol - 1/2 CP 1000 1100
Televizor 400 0
Mașină de spălat 1100 1100
Pompă de puț - 1/2 CP 1000 1000

GAZON & GRĂDINĂ

Dispozitiv Wați de funcționare Wați suplimentari de pornire
Mașină de tuns gard viu 400 400
Mașină de spălat cu presiune 1200 1200
Mașină de tuns iarba 1200 1200
Bordură 1000 1000

ÎNCĂLZIRE & RĂCIRE

Dispozitiv Wați de funcționare Wați suplimentari de pornire
AC central - 10.000 BTU 1500 1500
Ventilator de cuptor - 1/2 CP 900 1400
Încălzitor de spațiu 1800 0
AC de fereastră - 10.000 BTU 1200 600

Oprirea motorului în caz de urgență

  1. Pentru a opri motorul în caz de urgență, opriți comutatorul motorului (Engine Switch).

    avertisment AVIZ: Oprirea generatorului sub sarcină poate deteriora generatorul și echipamentele atașate.

Oprirea motorului în condiții normale

  1. Înainte de a opri motorul, opriți toate sarcinile electrice, apoi deconectați-le.

  2. Opriți comutatorul motorului (Engine Switch).
  1. Închideți supapa de combustibil (Fuel Valve).

Instrucțiuni de întreținere pentru utilizator

avertisment Procedurile care nu sunt explicate în mod specific în acest manual trebuie efectuate numai de un tehnician calificat.


PENTRU A PREVENI RĂNI GRAVE DIN OPERAREA ACCIDENTALĂ:
Puneți comutatorul de alimentare al generatorului în poziția „OPRIT” (OFF), așteptați ca motorul să se răcească și deconectați capacul bujiei înainte de a efectua orice procedură de inspecție, întreținere sau curățare.

PENTRU A PREVENI RĂNI GRAVE DIN DEFECȚIUNEA ECHIPAMENTULUI:
Nu utilizați echipamente deteriorate. Dacă apar zgomote, vibrații sau fum excesiv anormale, remediați problema înainte de utilizare ulterioară.
Urmați toate instrucțiunile de service din acest manual. Motorul poate eșua critic dacă nu este întreținut corespunzător.

avertisment Multe proceduri de întreținere, inclusiv cele care nu sunt detaliate în acest manual, vor trebui efectuate de un tehnician calificat pentru siguranță. Dacă aveți îndoieli cu privire la capacitatea dvs. de a întreține în siguranță echipamentul sau motorul, solicitați unui tehnician calificat să întrețină echipamentul în schimb.

Curățare, întreținere și lubrifiere

avertismentNotă:Acest program de întreținere este destinat exclusiv ca un ghid general. Dacă performanța scade sau dacă echipamentul funcționează neobișnuit, verificați imediat sistemele. Necesitățile de întreținere ale fiecărei piese de echipament vor diferi în funcție de factori precum ciclul de funcționare, temperatura, calitatea aerului, calitatea combustibilului și alți factori.
avertisment Notă: Următoarele proceduri sunt în plus față de verificările și întreținerea obișnuite explicate ca parte a funcționării normale a motorului și a echipamentului.

Procedura Înainte de fiecare utilizare Lunar sau la fiecare 20 de ore de utilizare La fiecare 3 luni sau 50 de ore de utilizare La fiecare 6 luni sau 100 de ore de utilizare Anual sau la fiecare 300 de ore de utilizare La fiecare 2 ani
Îndepărtați praful de pe exteriorul motorului
Verificați nivelul uleiului de motor
Verificați filtrul de aer
Schimbați uleiul de motor
Curățați/înlocuiți filtrul de aer *
Curățați parascântei
Verificați și curățați bujia
  1. Verificați/reglați turația la ralanti
  2. Verificați/reglați jocul supapelor
  3. Curățați rezervorul de combustibil, filtrul și carburatorul
  4. Curățați depunerile de carbon din camera de combustie
 **
Înlocuiți conducta de combustibil dacă este necesar **

*Efectuați service mai frecvent când este utilizat în zone prăfuite.
**Aceste elemente trebuie să fie întreținute de un tehnician calificat.

Verificarea și alimentarea cu combustibil



PENTRU A PREVENI RĂNI GRAVE DIN CAUZA INCENDIILOR:
Umpleți rezervorul de combustibil într-o zonă bine ventilată, departe de sursele de aprindere. Dacă motorul este fierbinte din cauza utilizării, opriți motorul și așteptați să se răcească înainte de a adăuga combustibil. Nu fumați.

  1. Curățați capacul rezervorului de combustibil (Fuel Cap) și zona din jurul acestuia.
  2. Deșurubați și scoateți capacul rezervorului de combustibil (Fuel Cap).
    avertisment Notă: Nu utilizați benzină care conține mai mult de 10% etanol (E10). Nu utilizați etanol E85.
    avertismentNotă: Nu utilizați benzină care a fost depozitată într-un recipient metalic de combustibil sau într-un recipient de combustibil murdar. Poate provoca pătrunderea particulelor în carburator, afectând performanța motorului și/sau provocând daune.
  3. Dacă este necesar, umpleți rezervorul de combustibil (Fuel Tank) până la aproximativ 1 inch sub gâtul de umplere cu benzină fără plumb cu cifra octanică 87 sau mai mare, care a fost tratată cu un aditiv stabilizator de combustibil. Urmați recomandările producătorului stabilizatorului de combustibil pentru utilizare.
  4. Înlocuiți capacul rezervorului de combustibil (Fuel Cap).
  5. Ștergeți orice combustibil vărsat și lăsați excesul să se evapore înainte de a porni motorul. Pentru a preveni INCENDIUL, nu porniți motorul în timp ce mirosul de combustibil persistă în aer.

Schimbarea uleiului de motor


Uleiul este foarte fierbinte în timpul funcționării și poate provoca arsuri. Așteptați ca motorul să se răcească înainte de a schimba uleiul.

  1. Asigurați-vă că motorul este oprit și este la nivel.
  2. Închideți supapa de combustibil (Fuel Valve).
  3. Așezați o tavă de scurgere (nu este inclusă) sub dopul de scurgere al carterului.
  4. Scoateți dopul de scurgere și, dacă este posibil, înclinați ușor carterul pentru a ajuta la scurgerea uleiului. Reciclați uleiul uzat.
  5. Înlocuiți dopul de scurgere și strângeți-l.
  6. Curățați partea superioară a jojei (Dipstick) și zona din jurul acesteia. Scoateți joja (Dipstick) rotind-o în sens invers acelor de ceasornic și ștergeți-o cu o cârpă curată, fără scame.
    Schimbarea uleiului de motor
  7. Adăugați tipul adecvat de ulei până când nivelul uleiului este la nivelul maxim. Uleiul SAE 10W-30 este recomandat pentru utilizare generală.

avertisment Notă: Nu filetați joja (dipstick) la verificarea nivelului uleiului.

Diagrama gradelor de vâscozitate SAE arată alte vâscozități de utilizat la temperaturi medii diferite.

Grade de vâscozitate SAE
Grade de vâscozitate SAE

  1. Filetați joja (dipstick) înapoi în sensul acelor de ceasornic.
    avertisment AVERTISMENT: Nu porniți motorul cu prea puțin ulei. Motorul nu va porni cu ulei de motor scăzut sau fără ulei de motor.

Întreținerea elementului filtrului de aer

  1. Scoateți capacul filtrului de aer și elementele filtrului de aer și verificați dacă există murdărie. Curățați conform descrierii de mai jos.
  2. Curățare:
    • Pentru elementele de filtrare "de hârtie": Pentru a preveni rănirea cauzată de praf și resturi, purtați ochelari de protecție aprobați de ANSI, mască de praf/respirator aprobat de NIOSH și mănuși de lucru rezistente. Într-o zonă bine ventilată, departe de spectatori, utilizați aer comprimat pentru a sufla praful din filtrul de aer. Dacă acest lucru nu curăță filtrul, înlocuiți-l.
    • Pentru elementele filtrului de spumă: Spălați elementul în apă caldă și detergent blând de mai multe ori. Clătiți. Stoarceți excesul de apă și lăsați-l să se usuce complet. Înmuiați scurt filtrul în ulei ușor, apoi stoarceți excesul de ulei.
  3. Instalați filtrul curățat. Fixați capacul filtrului de aer (Air Cleaner Cover) înainte de utilizare.

Întreținerea bujiei

  1. Deconectați capacul bujiei de la capătul bujiei. Curățați resturile din jurul bujiei.
  2. Folosind o cheie pentru bujii, scoateți bujia.
  3. Inspectați bujia: Dacă electrodul este uleios, curățați-l folosind o cârpă curată și uscată. Dacă electrodul are depuneri pe el, lustruiți-l folosind hârtie abrazivă. Dacă izolatorul alb este crăpat sau ciobit, bujia trebuie înlocuită.
  4. Când instalați o bujie nouă, reglați distanța bujiei la specificația din diagrama Specificații. Nu forțați electrodul, bujia se poate deteriora.
  5. Instalați bujia nouă sau bujia curățată în motor. Stil cu garnitură: Strângeți cu degetul până când garnitura atinge chiulasa, apoi încă aproximativ 1/2-2/3 de rotație.
    Stil fără garnitură: Strângeți cu degetul până când bujia atinge chiulasa, apoi încă aproximativ 1/16 de rotație.
    avertisment AVERTISMENT: Strângeți corect bujia. Dacă este slăbită, bujia va face ca motorul să se supraîncălzească. Dacă este strânsă prea tare, filetele din blocul motor vor fi deteriorate.
  6. Aplicați protector dielectric pentru protecția capacului bujiei (nu este inclus) la capătul bujiei și reatașați cablul în siguranță.

avertisment AVERTISMENT: Utilizarea unei bujii incorecte poate deteriora motorul. Consultați diagrama Specificații pentru generatorul dvs. pentru tipul și distanța necesare.

Întreținerea parascântei

  1. Așteptați ca evacuarea motorului și toba de eșapament (Muffler) să se răcească complet.
  2. Scoateți parascântei de la capătul evacuării.
  3. Îndepărtați tot carbonul de pe parascântei folosind o perie rigidă (vândută separat).

  4. PENTRU A PREVENI RĂNI GRAVE DIN CAUZA UNUI INCENDIU ACCIDENTAL DE VEGETAȚIE, fixați parascântei înapoi în poziție imediat după curățare și înainte de funcționarea ulterioară.

Depozitare pe termen lung

Când echipamentul trebuie să rămână inactiv mai mult de 20 de zile, pregătiți motorul pentru depozitare după cum urmează:

  1. CURĂȚARE:
    Așteptați ca motorul să se răcească, apoi curățați motorul cu o cârpă uscată.
    avertisment AVERTISMENT: Nu curățați cu apă. Apa va pătrunde treptat în motor și va provoca daune de rugină. Aplicați un strat subțire de ulei de protecție împotriva ruginii pe toate piesele metalice.
  2. COMBUSTIBIL:
    Tratarea benzinei/Scurgerea rezervorului de combustibil

Pentru a proteja rezervorul de combustibil în timpul depozitării, umpleți rezervorul cu benzină proaspătă care a fost tratată cu un aditiv stabilizator de combustibil. Urmați recomandările producătorului stabilizatorului de combustibil pentru utilizare. Consultați Verificarea și alimentarea cu combustibil Verificarea și alimentarea cu combustibil.

Benzina învechită care nu a fost tratată cu stabilizator în prealabil trebuie scursă în siguranță și nu trebuie trecută prin motor.



PENTRU A PREVENI RĂNI GRAVE DIN CAUZA INCENDIILOR:
Umpleți rezervorul într-o zonă bine ventilată, departe de sursele de aprindere. Dacă motorul este fierbinte din cauza utilizării, opriți motorul și așteptați să se răcească înainte de a adăuga combustibil. Nu fumați.

Scurgerea carburatorului
După închiderea supapei de combustibil (Fuel Valve), așezați un recipient adecvat sub carburator și scoateți cu grijă șurubul de scurgere (Drain Bolt) de pe partea inferioară a cuvei carburatorului (Carburetor Bowl), permițând combustibilului să se scurgă complet. Înlocuiți șurubul de scurgere (Drain Bolt) după scurgere.


Pentru a preveni rănirea gravă și incendiul, închideți supapa de combustibil (Fuel Valve) înainte de a scurge carburatorul.

  1. LUBRIFIERE:
    1. Schimbați uleiul de motor.
    2. Curățați zona din jurul bujiei. Scoateți bujia și turnați o lingură de ulei de motor în cilindru prin orificiul bujiei.
    3. Înlocuiți bujia, dar lăsați capacul bujiei deconectat.
    4. Trageți de mânerul demarorului (Starter Handle) pentru a distribui uleiul în cilindru. Opriți după una sau două rotații când simțiți că pistonul începe cursa de compresie (când începeți să simțiți rezistență).
  1. ZONA DE DEPOZITARE:
    Acoperiți și depozitați într-o zonă uscată, plană, bine ventilată, la îndemâna copiilor. Zona de depozitare trebuie să fie, de asemenea, departe de sursele de aprindere, cum ar fi încălzitoarele de apă, uscătoarele de haine și cuptoarele. Evitați expunerea directă la ploaie și lumina soarelui.
    avertisment AVERTISMENT: În timpul perioadelor prelungite de depozitare, motorul trebuie pornit la fiecare 3 luni și lăsat să funcționeze timp de 15 – 20 de minute sau garanția este ANULATĂ.
  2. DUPĂ DEPOZITARE:
    Înainte de a porni motorul în timpul sau după depozitare, rețineți că benzina netratată se va deteriora rapid. Scurgeți rezervorul de combustibil și schimbați cu combustibil proaspăt dacă benzina netratată a stat timp de o lună, dacă benzina tratată a stat dincolo de perioada de timp recomandată de stabilizatorul de combustibil sau dacă motorul nu pornește.

Depanare

Problemă (Problemă) Cauze posibile (Cauze posibile) Soluții probabile (Soluții probabile)
Motorul nu pornește (Motorul nu pornește) LEGATE DE COMBUSTIBIL:
  1. Nu este combustibil în rezervor sau supapa de combustibil este închisă.
  2. Șocul nu este în poziția START, motor rece.
  3. Benzină cu mai mult de 10% etanol utilizată. (E15, E20, E85, etc.)
  4. Benzină veche, de calitate scăzută sau deteriorată.
  5. Carburatorul nu este amorsat.
  6. Pasajele de combustibil murdare.
  7. Ac carburator blocat. Se poate simți miros de combustibil în aer.
  8. Prea mult combustibil în cameră. Acest lucru poate fi cauzat de blocarea acului carburatorului.
  9. Filtru de combustibil înfundat.
 LEGATE DE COMBUSTIBIL:
  1. Umpleți rezervorul de combustibil cu benzină fără plumb proaspătă, tratată cu stabilizator, cu cifra octanică 87+ și deschideți supapa de combustibil. Nu utilizați benzină cu mai mult de 10% etanol (E15, E20, E85, etc.).
  2. Mutați șocul în poziția START.
  3. Curățați benzina bogată în etanol din sistemul de combustibil. Înlocuiți componentele deteriorate de etanol. Utilizați numai benzină fără plumb proaspătă, tratată cu stabilizator, cu cifra octanică 87+. Nu utilizați benzină cu mai mult de 10% etanol (E15, E20, E85, etc.).
  4. Utilizați benzină fără plumb proaspătă, tratată cu stabilizator, cu cifra octanică 87+. Nu utilizați benzină cu mai mult de 10% etanol (E15, E20, E85, etc.).
  5. Trageți de mânerul de pornire pentru a amorsa.
  6. Curățați pasajele folosind aditiv de combustibil. Depunerile grele pot necesita curățare suplimentară.
  7. Atingeți ușor partea laterală a camerei flotorului carburatorului cu mânerul șurubelniței.
  8. Rotiți șocul în poziția RUN (rulare). Scoateți bujia și trageți de mânerul de pornire de mai multe ori pentru a aerisi camera. Reinstalați bujia și setați șocul în poziția START.
  9. Înlocuiți filtrul de combustibil.
LEGATE DE APRINDERE (SCÂNTEIE):
  1. Comutatorul de alimentare în poziția OFF (oprit).
  2. Capacul bujiei nu este conectat sigur.
  3. Electrodul bujiei umed sau murdar.
  4. Distanța incorectă a bujiei.
  5. Capacul bujiei rupt.
  6. Întrerupătorul de circuit declanșat (numai modelele cu pornire electrică).
  7. Temporizare incorectă a scânteii sau sistem de aprindere defectuos.
 LEGATE DE APRINDERE (SCÂNTEIE):
  1. Rotiți comutatorul de alimentare în poziția ON (pornit).
  2. Conectați corect capacul bujiei.
  3. Curățați bujia.
  4. Corectați distanța bujiei.
  5. Înlocuiți capacul bujiei.
  6. Resetați întrerupătorul de circuit. Verificați cablajul și motorul de pornire dacă întrerupătorul continuă să se declanșeze.
  7. Solicitați unui tehnician calificat să diagnosticheze/repare sistemul de aprindere.
LEGATE DE COMPRESIE:
  1. Cilindrul nu este lubrifiat. Problemă după perioade lungi de depozitare.
  2. Bujie slăbită sau ruptă. (Se va auzi un zgomot șuierător când încercați să porniți.)
  3. Chiulasă slăbită sau garnitură de chiulasă deteriorată. (Se va auzi un zgomot șuierător când încercați să porniți.)
  4. Supapele sau tacheții motorului reglați incorect sau blocați.
 LEGATE DE COMPRESIE:
  1. Turnați o lingură de ulei în orificiul bujiei.
    Rotiți motorul de câteva ori și încercați să porniți din nou.
  2. Strângeți bujia. Dacă nu funcționează, înlocuiți bujia. Dacă problema persistă, este posibil să aveți o problemă cu garnitura de chiulasă.
  3. Strângeți chiulasa. Dacă acest lucru nu remediază problema, înlocuiți garnitura de chiulasă.
  4. Solicitați unui tehnician calificat să diagnosticheze/repare sistemul de aprindere.
LEGATE DE ULEI:
  1. Nivel scăzut de ulei de motor.
  2. Motorul montat pe o pantă, declanșând oprirea la nivel scăzut de ulei.
 LEGATE DE ULEI:
  1. Umpleți uleiul de motor până la nivelul corespunzător.
    Verificați uleiul de motor înainte de FIECARE utilizare.
  2. Operați motorul pe o suprafață plană. Verificați nivelul uleiului de motor.
Motorul se oprește când este sub sarcină grea (Motorul se oprește când este sub sarcină grea)
  1. Filtru de aer murdar.
  2. Motorul funcționează la rece.
  1. Curățați sau înlocuiți elementul.
  2. Permiteți motorului să se încălzească înainte de a utiliza echipamentul.
Motorul ratează (Motorul ratează)
  1. Capacul bujiei slăbit.
  2. Distanța incorectă a bujiei sau bujie deteriorată.
  3. Capac bujie defect.
  4. Benzină veche sau de calitate scăzută.
  5. Compresie incorectă.
  1. Verificați conexiunile firelor.
  2. Reglați din nou distanța sau înlocuiți bujia.
  3. Înlocuiți capacul bujiei.
  4. Utilizați numai benzină fără plumb proaspătă, tratată cu stabilizator, cu cifra octanică 87+. Nu utilizați benzină cu mai mult de 10% etanol (E15, E20, E85, etc.).
  5. Diagnosticați și reparați compresia. (Utilizați secțiunea Motorul nu pornește: LEGATE DE COMPRESIE.)
Motorul se oprește brusc (Motorul se oprește brusc)
  1. Nivel ridicat de monoxid de carbon. Lumina roșie de pe senzorul de monoxid de carbon se aprinde.
  2. Alarma senzorului de CO clipește galben continuu la scurt timp după pornire.
  3. Alarma senzorului de CO clipește galben continuu după o perioadă mai lungă de funcționare.
  4. Oprire la nivel scăzut de ulei.
  5. Rezervorul de combustibil gol sau plin cu benzină impură sau de calitate scăzută.
  6. Capac rezervor de combustibil defect care creează vid, împiedicând fluxul adecvat de combustibil.
  7. Magnetou defect.
  8. Capac bujie deconectat sau conectat incorect.
  1. Părăsiți imediat zona și permiteți aerisirea completă a zonei.
    Utilizați generatorul numai în exterior.
  2. Funcționare defectuoasă a senzorului de monoxid de carbon. Senzorul are nevoie de service. Sunați la 1-888-866-5797 cât mai curând posibil. Nu utilizați generatorul până când senzorul nu funcționează corect.
  3. Asigurați-vă că utilizați generatorul în intervalul de temperatură ambientală nominală; mențineți un spațiu minim de 5 ft. de toate părțile.
  4. Umpleți uleiul de motor până la nivelul corespunzător. Verificați uleiul de motor înainte de FIECARE utilizare.
  5. Umpleți rezervorul de combustibil cu benzină fără plumb proaspătă, tratată cu stabilizator, cu cifra octanică 87+.
    Nu utilizați benzină cu mai mult de 10% etanol (E15, E20, E85, etc.).
  6. Testați/înlocuiți capacul rezervorului de combustibil.
  7. Solicitați unui tehnician calificat să repare magnetoul.
  8. Fixați capacul bujiei.
Motorul bate (Motorul bate)
  1. Benzină veche sau de calitate scăzută.
  2. Motor supraîncărcat.
  3. Temporizare incorectă a scânteii, acumulare de depuneri, motor uzat sau alte probleme mecanice.
  1. Umpleți rezervorul de combustibil cu benzină fără plumb proaspătă, tratată cu stabilizator, cu cifra octanică 87+.
    Nu utilizați benzină cu mai mult de 10% etanol (E15, E20, E85, etc.). Nu depășiți capacitatea de încărcare a echipamentului.
  2. Solicitați unui tehnician calificat să diagnosticheze și să repare motorul.
  3. Solicitați unui tehnician calificat să diagnosticheze și să repare motorul.
Motorul dă rateuri (Motorul dă rateuri)
  1. Benzină impură sau de calitate scăzută.
  2. Motor prea rece.
  3. Supapa de admisie blocată sau motor supraîncălzit.
  4. Temporizare incorectă.
  1. Umpleți rezervorul de combustibil cu benzină fără plumb proaspătă, tratată cu stabilizator, cu cifra octanică 87+.Nu utilizați benzină cu mai mult de 10% etanol (E15, E20, E85, etc.).
  2. Utilizați aditivi de combustibil și ulei pentru vreme rece pentru a preveni rateurile.
  3. Solicitați unui tehnician calificat să diagnosticheze și să repare motorul.
  4. Verificați temporizarea motorului.

avertisment Respectați toate măsurile de siguranță atunci când diagnosticați sau reparați echipamentul sau motorul.

Pentru întrebări tehnice, vă rugăm să sunați la 1-888-866-5797.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Predator 6500 Watt, 59205 - Manual de utilizare pentru generatorul portabil pe benzină

Limbi disponibile

Manuale conexe pentru Predator 59205

Cuprins
