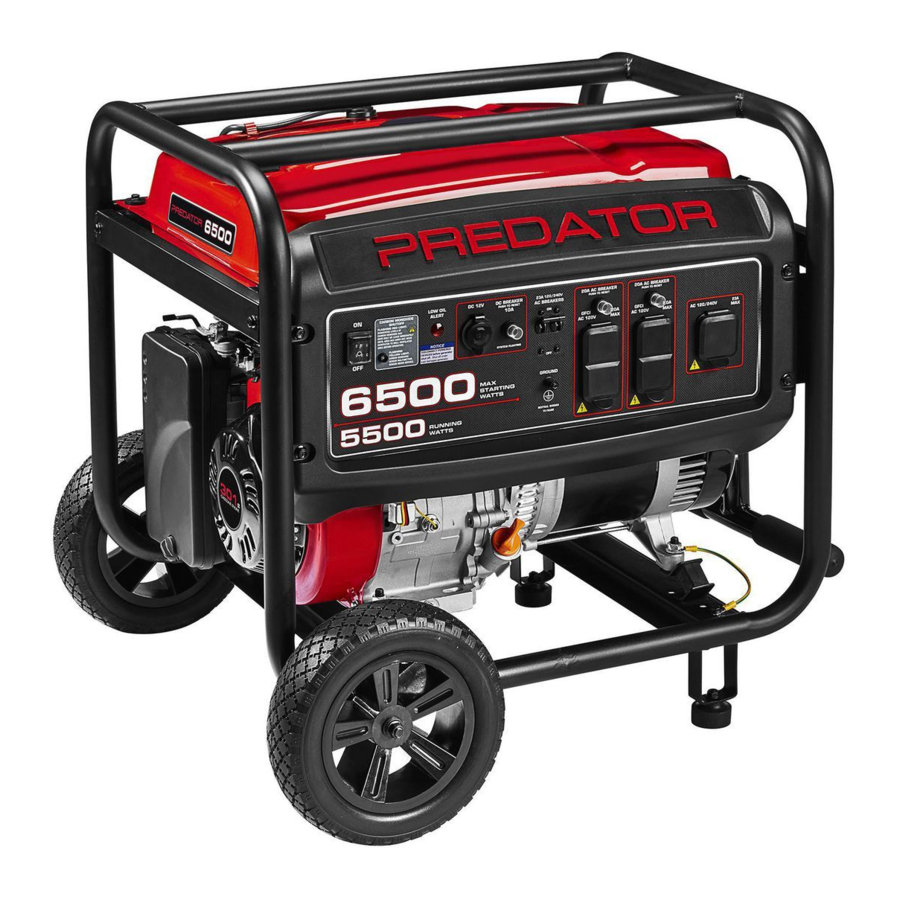

Predator 6500 Watt, 59205 - Manuál pre prenosný generátor na benzínový pohon

Obsah

Úvod

Uložte si tento manuál
Uschovajte si tento manuál pre bezpečnostné upozornenia a preventívne opatrenia, montáž, prevádzku, kontrolu, údržbu a postupy čistenia. Zapíšte si sériové číslo produktu na zadnú stranu manuálu (alebo mesiac a rok zakúpenia, ak produkt nemá číslo). Uschovajte si tento manuál a doklad o kúpe na bezpečnom a suchom mieste pre budúce použitie.


Používanie generátora v interiéri VÁS MÔŽE ZABIŤ V priebehu niekoľkých MINÚT.
Výfukové plyny generátora obsahujú oxid uhoľnatý. Je to jed, ktorý nevidíte ani necítite.

NIKDY nepoužívajte v dome alebo garáži, AJ KEĎ sú dvere a okná otvorené.

Používajte LEN VONKU a ďaleko od okien, dverí a vetracích otvorov.

Nepoužívajte v prívesoch, na korbách nákladných áut alebo v stanoch.

Používajte aspoň 20 stôp (6 metrov) od ľudí, zvierat a konštrukcií s výfukom nasmerovaným preč.

Pri vybaľovaní sa uistite, že produkt je neporušený a nepoškodený. Ak chýbajú nejaké časti alebo sú zlomené, zavolajte na číslo 1-888-866-5797 čo najskôr.


Pred použitím tohto produktu si prečítajte tento materiál. Ak tak neurobíte, môže to viesť k vážnemu zraneniu. USCHOVAJTE SI TENTO MANUÁL.

VÝSTRAŽNÉ SYMBOLY A DEFINÍCIE

výstraha Toto je symbol bezpečnostnej výstrahy. Používa sa na upozornenie na potenciálne nebezpečenstvo zranenia osôb. Dodržiavajte všetky bezpečnostné upozornenia, ktoré nasledujú za týmto symbolom, aby ste predišli možnému zraneniu alebo smrti.
Označuje nebezpečnú situáciu, ktorá, ak sa jej nezabráni, bude mať za následok smrť alebo vážne zranenie.
Označuje nebezpečnú situáciu, ktorá, ak sa jej nezabráni, môže mať za následok smrť alebo vážne zranenie.
Označuje nebezpečnú situáciu, ktorá, ak sa jej nezabráni, môže mať za následok ľahké alebo stredne ťažké zranenie.
UPOZORNENIE
POZOR		 Zaoberá sa postupmi, ktoré nesúvisia so zranením osôb.

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

USCHOVAJTE SI TIETO POKYNY
Tento manuál obsahuje dôležité pokyny, ktoré by ste mali dodržiavať počas inštalácie a údržby generátora a všetkých batérií.

Preventívne opatrenia pri nastavovaní

  1. Táto jednotka sa má inštalovať tak, aby bol prístup obmedzený len na kvalifikovaný servisný personál, ktorý bol poučený o dôvodoch obmedzení platných pre dané miesto a o všetkých preventívnych opatreniach, ktoré sa musia prijať. Prístup sa zabezpečí pomocou špeciálneho nástroja, alebo zámku a kľúča, alebo iných bezpečnostných prostriedkov a bude kontrolovaný orgánom zodpovedným za dané miesto.
  2. Benzínové palivo a výpary sú horľavé a potenciálne výbušné. Používajte správne postupy skladovania a manipulácie s palivom. Neskladujte palivo ani iné horľavé materiály v blízkosti.
  3. Majte v blízkosti viacero hasiacich prístrojov triedy ABC.
  4. Prevádzka tohto zariadenia môže vytvárať iskry, ktoré môžu spôsobiť požiare v okolí suchej vegetácie. Môže byť potrebný lapač iskier. Prevádzkovateľ by sa mal obrátiť na miestne hasičské zbory, aby zistil zákony alebo predpisy týkajúce sa požiadaviek na protipožiarnu ochranu.
  5. Nastavte a používajte len na rovnom, vodorovnom a dobre vetranom povrchu.
  6. Všetky pripojenia a potrubia od generátora k záťaži smú inštalovať len vyškolení a licencovaní elektrikári a v súlade so všetkými príslušnými miestnymi, štátnymi a federálnymi elektrickými predpismi a normami a inými platnými predpismi.
  7. Pripojenia pre záložné napájanie k elektrickému systému budovy musí vykonať kvalifikovaný elektrikár. Pripojenie musí izolovať napájanie generátora od napájania zo siete a musí byť v súlade so všetkými platnými zákonmi a elektrickými predpismi.
  8. Prepínač by mal inštalovať licencovaný elektrikár v súlade so všetkými platnými zákonmi a elektrickými predpismi.
  9. Počas nastavovania používajte bezpečnostné okuliare schválené ANSI, ťažké pracovné rukavice a protiprachovú masku/respirátor.
  10. Používajte len mazivá a palivo odporúčané v tomto manuáli.
  11. Nesprávne pripojenie k elektrickému systému budovy môže umožniť, aby sa elektrický prúd z generátora dostal späť do elektrického vedenia. Takéto spätné napájanie môže usmrtiť pracovníkov energetickej spoločnosti alebo iných, ktorí sa dostanú do kontaktu s vedením počas výpadku prúdu, a generátor môže explodovať, horieť alebo spôsobiť požiare, keď sa obnoví napájanie zo siete. Ak máte v úmysle používať generátor ako záložný zdroj energie, poraďte sa s energetickou spoločnosťou a kvalifikovaným elektrikárom.
  12. Neprevádzkujte generátor pred uzemnením. Generátor musí byť pred prevádzkou uzemnený v súlade so všetkými príslušnými elektrickými predpismi a normami.
  13. Nainštalujte alarm(y) oxidu uhoľnatého so záložnou batériou v blízkych budovách podľa pokynov výrobcu.

Prevádzkové opatrenia

  1. NEBEZPEČENSTVO OXIDU UHOĽNATÉHO

    Používanie generátora v interiéri VÁS MÔŽE ZABIŤ V priebehu niekoľkých MINÚT.

Výfukové plyny generátora obsahujú oxid uhoľnatý. Je to jed, ktorý nevidíte ani necítite.

NIKDY nepoužívajte vnútri domu alebo garáže, AJ KEĎ sú dvere a okná otvorené.

Používajte IBA VONKU a ďaleko od okien, dverí a vetracích otvorov.

  1. VYPNUTIE OXIDU UHOĽNATÉHO

    PREDCHÁDZAJTE VÁŽNEMU ZRANENIU A SMRTI Z INHALÁCIE OXIDU UHOĽNATÉHO:
    Senzor oxidu uhoľnatého je iba dodatočná vrstva ochrany. Nepoužívajte generátor v žiadnej oblasti alebo situácii, ktorá umožní hromadenie oxidu uhoľnatého.
  • BLIKAJÚCE ČERVENÉ SVETLO:
    Nebezpečné hladiny oxidu uhoľnatého sa nahromadili a generátor sa vypne. Okamžite odíďte, kým sa priestor nevyvetrá. Pred prevádzkou presuňte generátor do dobre vetraného priestoru.
  • BLIKAJÚCE ŽLTÉ SVETLO:
    Porucha senzora oxidu uhoľnatého. Senzor potrebuje servis. Generátor nepoužívajte, kým senzor nebude správne fungovať. V prípade technických otázok volajte na číslo 1-888-866-5797.
    výstraha POZNÁMKA: Žlté svetlo raz zabliká po spustení, čo znamená, že prešiel autotestom a funguje normálne.

Senzor oxidu uhoľnatého smie opravovať iba kvalifikovaný technik, aby sa obnovili jeho pôvodné nastavenia. Neupravujte ani nemanipulujte so senzorom oxidu uhoľnatého. Nedodržanie týchto pokynov môže viesť k smrti alebo vážnemu zraneniu v dôsledku poruchy senzora oxidu uhoľnatého.

  1. Nikdy nepoužívajte generátor v interiéri, vrátane garáží, suterénov, priestorov pod podlahou a kôlní. Otvorenie dverí a okien alebo používanie ventilátorov NEZABRÁNI hromadeniu oxidu uhoľnatého v dome.
  2. Pri používaní generátorov ich držte vonku a ďaleko od otvorených dverí, okien a vetracích otvorov, aby ste zabránili hromadeniu toxických hladín oxidu uhoľnatého v interiéri.
  3. Ak sa pri používaní generátora začnete cítiť zle, máte závraty alebo ste slabí, okamžite sa dostaňte na čerstvý vzduch. Oxid uhoľnatý z generátorov môže rýchlo viesť k úplnej neschopnosti a smrti.
  4. Udržujte deti mimo dosahu zariadenia, najmä počas jeho prevádzky.
  5. Udržujte všetkých divákov najmenej šesť stôp od motora počas prevádzky.
  6. Počas používania sa nedotýkajte motora. Po použití nechajte motor vychladnúť.
  7. Nikdy neskladujte palivo alebo iné horľavé materiály v blízkosti motora.
  8. Nebezpečenstvo požiaru! Nenapĺňajte palivovú nádrž, keď je motor v chode. Neprevádzkujte, ak došlo k rozliatiu benzínu. Pred naštartovaním motora vyčistite rozliaty benzín. Neprevádzkujte v blízkosti kontrolky alebo otvoreného ohňa.
  9. Ak pripojený produkt funguje abnormálne alebo nezvyčajne pomaly, okamžite prestaňte používať generátor ako zdroj energie. Vždy si prečítajte a dodržiavajte návod na obsluhu produktu, ktorý chcete napájať, aby ste sa uistili, že ho možno bezpečne a efektívne napájať prenosným generátorom.
  10. Pred pripojením spotrebiča alebo napájacieho kábla ku generátoru: Uistite sa, že je v dobrom funkčnom stave. Chybné spotrebiče alebo napájacie káble môžu spôsobiť úraz elektrickým prúdom.
  11. Neprekračujte maximálny výkon generátora. Uistite sa, že celkový elektrický výkon všetkých nástrojov alebo spotrebičov zapojených do generátora súčasne neprekračuje výkon generátora. Skontrolujte, či štartovací náraz neprekročí limit generátora. Úrovne výkonu medzi menovitým a maximálnym výkonom sa môžu používať maximálne 30 minút.
  12. Vyhnite sa podstatnému preťaženiu, ktoré vypne istič. Prekročenie časového limitu pre prevádzku s maximálnym výkonom alebo mierne preťaženie generátora nemusí vypnúť istič alebo ochranu obvodu, ale skráti životnosť generátora.
  13. Nepokúšajte sa pripájať alebo odpájať záťažové pripojenia, keď stojíte vo vode alebo na mokrej alebo vlhkej zemi.
  14. Nedotýkajte sa elektricky nabitých častí generátora a prepojovacích káblov alebo vodičov žiadnou časťou tela alebo akýmkoľvek neizolovaným vodivým predmetom.
  15. Pripojte generátor iba k záťaži alebo elektrickému systému (120 V alebo 240 V), ktorý je kompatibilný s elektrickými charakteristikami a menovitými kapacitami generátora.
  16. OPATRENIA GFCI
    Pred každým použitím otestujte zásuvky prerušovača obvodu zemného spojenia (Ground Fault Circuit Interrupter - GFCI) nasledovne:
    1. Odpojte všetky zariadenia od generátora.
    2. Naštartujte motor.
    3. Stlačením testovacieho tlačidla na zásuvke vypnite zariadenie GFCI.
    4. Tlačidlo Reset by sa malo vysunúť a prerušiť prívod elektriny do zásuvky.
    5. Ak vyššie uvedený test zlyhá, nepoužívajte zásuvku, kým nebude opravená alebo vymenená.
    6. Stlačením tlačidla Reset ho použite.
      Pred použitím musí byť generátor uzemnený. Neuzemnený generátor má zvýšené riziko úrazu elektrickým prúdom.
      Pozrite si UPOZORNENIE: Medzi vinutím statora prenosného generátora (neutrálny vodič) a rámom je trvalý vodič. Uzemnenie.
  17. Izolujte všetky pripojenia a odpojené vodiče.
  18. Chráňte sa pred úrazom elektrickým prúdom. Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú potrubia, radiátory, sporáky a chladničky.
  19. Pri preprave generátora používajte iba vhodný spôsob prepravy a zdvíhacie zariadenia s dostatočnou nosnosťou.
  20. Zaistite generátor na prepravných vozidlách, aby ste zabránili kotúľaniu, šmýkaniu a nakláňaniu nástroja.
  21. Pri priemyselných aplikáciách je potrebné dodržiavať požiadavky OSHA.
  22. Nenechávajte generátor bez dozoru, keď je v chode. Pred opustením pracovného priestoru vypnite generátor (a vyberte bezpečnostné kľúče, ak sú k dispozícii).
  23. Motor generátora môže produkovať vysokú úroveň hluku. Dlhodobé vystavenie hladinám hluku nad 85 dBA je nebezpečné pre sluch. Pri prevádzke alebo práci v blízkosti benzínového motora počas jeho prevádzky vždy používajte ochranu sluchu.
  24. Počas používania noste bezpečnostné okuliare schválené ANSI, ochranu sluchu a protiprachovú masku/respirátor schválený NIOSH.
  25. Osoby s kardiostimulátormi by sa mali pred použitím poradiť so svojím lekárom (lekármi). Elektromagnetické polia v tesnej blízkosti kardiostimulátora môžu spôsobiť interferenciu alebo zlyhanie kardiostimulátora. Pri priblížení sa k magnetu motora alebo štartéru s lankom je potrebná opatrnosť.
  26. Používajte iba príslušenstvo, ktoré odporúča spoločnosť Harbor Freight Tools pre váš model. Príslušenstvo, ktoré môže byť vhodné pre jedno zariadenie, sa môže stať nebezpečným, ak sa používa na inom zariadení.
  27. Neprevádzkujte v prostredí s nebezpečenstvom výbuchu, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Benzínové motory môžu zapáliť prach alebo výpary.
  28. Udržujte uzemnené vodivé predmety, ako sú nástroje, mimo dosahu odkrytých, živých elektrických častí a pripojení, aby ste predišli iskreniu alebo oblúku. Tieto udalosti by mohli zapáliť výpary alebo pary.
  29. Buďte ostražití, sledujte, čo robíte, a pri prevádzke tohto zariadenia používajte zdravý rozum. Nepoužívajte toto zariadenie, keď ste unavení alebo pod vplyvom drog, alkoholu alebo liekov.
  30. Správne sa obliekajte. Nenoste voľný odev alebo šperky. Udržujte vlasy, odev a rukavice mimo dosahu pohyblivých častí. Voľný odev, šperky alebo dlhé vlasy sa môžu zachytiť v pohyblivých častiach.
  31. Časti, najmä komponenty výfukového systému, sa počas používania veľmi zahrievajú. Držte sa mimo dosahu horúcich častí.
  32. Počas prevádzky nezakrývajte generátor ani jeho motor.
  33. Udržujte generátor, jeho motor a okolie vždy čisté.
  34. Nefajčite a nedovoľte iskry, plamene alebo iné zdroje zapálenia v blízkosti zariadenia, najmä pri dopĺňaní paliva.
  35. Používajte generátor, príslušenstvo atď. v súlade s týmito pokynmi a spôsobom určeným pre konkrétny typ zariadenia, berúc do úvahy pracovné podmienky a prácu, ktorá sa má vykonať. Používanie zariadenia na iné účely, ako sú určené, by mohlo viesť k nebezpečnej situácii.
  36. Neprevádzkujte generátor so známymi netesnosťami v palivovom systéme motora.
  37. Keď dôjde k rozliatiu paliva alebo oleja, musia sa okamžite vyčistiť. Zlikvidujte tekutiny a čistiace materiály v súlade s miestnymi, štátnymi alebo federálnymi predpismi a nariadeniami. Skladujte olejové handry v spodnej časti vetranej, zakrytej kovovej nádobe.
  38. Udržujte ruky a nohy mimo dosahu pohyblivých častí. Počas prevádzky sa nenaťahujte cez generátor ani cez neho.
  1. Pred použitím skontrolujte, či nie sú pohyblivé časti nesprávne zarovnané alebo zaseknuté, či nie sú zlomené a či nie sú prítomné iné podmienky, ktoré by mohli ovplyvniť činnosť generátora. Ak je generátor poškodený, pred použitím ho nechajte opraviť. Mnohé nehody sú spôsobené zle udržiavaným zariadením.
  2. Používajte správny generátor pre danú aplikáciu. Neupravujte generátor ani jeho motor a nepoužívajte generátor na účel, na ktorý nie je určený.
  3. Predlžovací kábel - Uistite sa, že je váš predlžovací kábel v dobrom stave. Pri používaní predlžovacieho kábla sa uistite, že používate kábel, ktorý je dostatočne hrubý na prenos prúdu, ktorý bude váš produkt odoberať. Poddimenzovaný predlžovací kábel spôsobí pokles napätia v sieti, čo vedie k strate výkonu a prehriatiu.

Nasledujúca tabuľka zobrazuje správnu veľkosť kábla, ktorý sa má použiť, v závislosti od dĺžky kábla a menovitého prúdu na štítku. Ak máte pochybnosti, použite nasledujúci hrubší rozmer. Čím menšie je číslo rozmeru, tým je kábel hrubší.

ODPORÚČANÝ MINIMÁLNY ROZMER VODIČA PRE PRELŽOVACIE KÁBLE

PRÚD (AMpS) Zaťaženie @ 120V (WATTS) Zaťaženie @ 240V (WATTS) 0 ~ 50 stôp 50 ~ 75 stôp 75 ~ 100 stôp
2 240 480 18 AWG
4 480 960 18 AWG 16 AWG
6 720 1440 18 AWG 16 AWG 14 AWG
8 960 1920 16 AWG 12 AWG
10 1200 2400 16 AWG 14 AWG 12 AWG
15 1800 3600 14 AWG 12 AWG 10 AWG
20 2400 4800 12 AWG 10 AWG
25 3000 6000 12 AWG 10 AWG 8 AWG
30 3600 7200 10 AWG 8 AWG
35 4200 8400 8 AWG 6 AWG
40 4800 9600 6 AWG

Bezpečnostné opatrenia pri údržbe

  1. Pred údržbou, servisom alebo čistením:
    1. Odpojte všetky zariadenia od generátora.
    2. Prepínač motora prepnite do polohy "OFF" (vypnuté).
    3. Nechajte motor úplne vychladnúť.
    4. Potom vyberte kryt zapaľovacej sviečky zo zapaľovacej sviečky.
  2. Udržujte všetky bezpečnostné kryty na svojom mieste a v správnom funkčnom stave. Medzi bezpečnostné kryty patrí tlmič výfuku, čistič vzduchu, mechanické kryty a tepelné štíty, okrem iných krytov.
  3. Uistite sa, že prepínač motora je v polohe "OFF" (vypnuté) pred presunom generátora a pred vykonávaním akýchkoľvek servisných, údržbových alebo čistiacich postupov na jednotke.
  4. Udržujte všetky elektrické zariadenia čisté a suché. Vymeňte akékoľvek káble, kde je izolácia prasknutá, prerezaná, odretá alebo inak poškodená. Vymeňte svorky, ktoré sú opotrebované, zafarbené alebo skorodované. Udržujte svorky čisté a pevné.
  5. Nemeňte ani nenastavujte žiadnu časť zariadenia alebo jeho motora, ktorá je zapečatená výrobcom alebo distribútorom. Iba kvalifikovaný servisný technik môže nastaviť diely, ktoré môžu zvýšiť alebo znížiť riadené otáčky motora.
  6. Počas servisu používajte bezpečnostné okuliare schválené ANSI, ťažké pracovné rukavice a protiprachovú masku/respirátor.
  7. Udržujte štítky a výrobné štítky na zariadení. Nesú dôležité informácie. Ak sú nečitateľné alebo chýbajú, kontaktujte Harbor Freight Tools a požiadajte o náhradu.
  8. Nechajte zariadenie opraviť kvalifikovanou osobou, ktorá používa iba identické náhradné diely. Zaistí sa tým zachovanie bezpečnosti zariadenia. Nepokúšajte sa o žiadne servisné alebo údržbové postupy, ktoré nie sú vysvetlené v tomto návode, alebo akékoľvek postupy, pri ktorých si nie ste istí, či ich dokážete bezpečne alebo správne vykonať.
  9. Zariadenie skladujte mimo dosahu detí.
  10. Dodržujte plánovanú údržbu motora a zariadenia.

Ochrana GFCI

Tento generátor je vybavený dvoma 3-kolíkovými, duplexnými 120 V zásuvkami s prerušovačom obvodu zemného spojenia (GFCI). Tieto zásuvky poskytujú dodatočnú ochranu pred rizikom úrazu elektrickým prúdom. Ak by bola potrebná výmena zásuviek, používajte iba identické náhradné diely, ktoré obsahujú ochranu GFCI.

Dopĺňanie paliva

  1. Nedopĺňajte palivo do nádrže, keď je motor v chode alebo horúci.
  2. Nefajčite a nedovoľte iskry, plamene alebo iné zdroje zapálenia v blízkosti zariadenia, najmä pri dopĺňaní paliva.
  3. ABY STE PREDIŠLI ÚNIKU PALIVA A NEBEZPEČENSTVU POŽIARU, nepreplňujte palivom. Naplňte palivo podľa informácií o hladine paliva pod tabuľkou špecifikácií pre váš model.
  4. Nenapĺňajte palivovú nádrž až po vrch. Nechajte trochu miesta na prípadné roztiahnutie paliva.
  5. Palivo dopĺňajte iba v dobre vetranom priestore.
  6. Utrite všetko rozliate palivo a pred naštartovaním motora nechajte prebytočné palivo odpariť.
    Aby ste predišli POŽIARU, nenaštartujte motor, ak vo vzduchu cítiť palivo.

warning USCHOVAJTE SI TIETO POKYNY.

Funkčný popis

Špecifikácie

Generátor Výstup 120 / 240 VAC, 60 Hz
46A pri 120V; 23A pri 240V
5 500 prevádzkových wattov (6 500 max. štartovacích wattov)
Elektrická zásuvka Dve 3-kolíkové, duplexné NEMA #5-20 120 V GFCI
Jedna 4-kolíková, NEMA #L14-30 twistlock 120 V / 240 V
Jeden DC výstup 12 VDC
Motor Zdvihový objem 301 cm3
Typ motora Horizontálny jednovalec 4-taktný OHV
Chladiaci systém Nútené chladenie vzduchom
Palivo Typ 87+ oktánový benzín bezolovnatý ošetrený stabilizátorom
Odporúčaná úroveň naplnenia 7,93 galónov / 30 litrov
Motorový olej Typ SAE

10W – 30 nad 32°F

5W – 30 pri 32°F alebo nižšie
Kapacita 1 Quart
Zapaľovacia sviečka Typ NHSP® / Torch® F6TC
Medzera 0,028" – 0,031"
Vôľa ventilov Sanie 0,002" – 0,004"
Výfuk 0,002" – 0,004"
Doba chodu pri 50% zaťažení Až 14,5 hod.
Dostupné príslušenstvo Súprava kolies (predáva sa samostatne)

Systém kontroly emisií pre motor tohto generátora je zaručený pre normy stanovené Agentúrou na ochranu životného prostredia USA a Kalifornskou radou pre letecké zdroje (známa aj ako CARB). Informácie o záruke nájdete na posledných stranách tohto návodu.

Komponenty a ovládacie prvky

Komponenty a ovládacie prvky

Nasledujú popisy ovládacích prvkov na paneli napájania. Váš generátor má zásuvky na napájanie vašich produktov s ističmi na ochranu toku napätia.

  1. Prepínač motora (Engine Switch): Používa sa na štartovanie a zastavenie motora.
  2. AC zásuvky (AC Receptacles): Generátor obsahuje niekoľko
    AC zásuviek na napájanie náradia a zariadení.
    1. 3-kolíková, duplexná 120 voltová GFCI zásuvka (NEMA #5-20)
    2. 4-kolíková, twistlock, 120/240 voltová zásuvka (NEMA #L14-30)


ABY STE PREDIŠLI VÁŽNEMU ZRANENIU:
Pripojte náradie a zariadenia iba k zásuvke (120 voltov alebo 240 voltov), ktorá je kompatibilná s elektrickými charakteristikami a menovitými kapacitami používaného náradia a zariadení.

  1. Ističe (Circuit Breakers): Istič chráni generátor pred preťažením. Hodnota ističa a zaťaženie, ktoré chráni, sú označené v blízkosti ističa. Ak niektorý z ističov vypadne, generátor zastaví výstup elektriny. Ak sa to stane, odpojte všetky záťaže od generátora. Potom prepnite vypnutý istič do polohy ON (zapnuté) a postupne znova pripojte záťaže.
    warning Upozornenie: Pri ističi s tlačidlom počkajte niekoľko minút na vychladnutie pred resetovaním.
  2. 12 VDC zásuvka (12 VDC Receptacle): 12 VDC zásuvka poskytuje zdroj energie pre 12 voltové DC položky.
  3. Uzemňovacia svorka (Grounding Terminal): Pred každým použitím nastavte pripojenie uzemňovacieho vodiča (nie je súčasťou dodávky) k uzemňovacej svorke, aby ste generátor správne uzemnili. Pokyny na uzemnenie generátora nájdete v časti.

Počiatočné nastavenie/montáž nástroja

výstraha Prečítajte si CELÚ ČASŤ DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE na začiatku tohto návodu, vrátane všetkého textu pod nadpismi, pred nastavením alebo použitím tohto produktu.


PREDCHÁDZAJTE VÁŽNEMU ZRANENIU:
Prevádzkujte len s nainštalovaným lapačom iskier.

Prevádzka tohto zariadenia môže vytvárať iskry, ktoré môžu spôsobiť požiare v okolí suchej vegetácie. Môže byť potrebný lapač iskier. Prevádzkovateľ by sa mal obrátiť na miestne hasičské zbory ohľadom zákonov alebo predpisov týkajúcich sa požiadaviek na protipožiarnu ochranu.
Vo vysokých nadmorských výškach bude musieť kvalifikovaný mechanik nastaviť karburátor, regulátor a všetky ostatné časti motora, ktoré riadia pomer paliva a vzduchu, aby umožnil efektívne používanie vo vysokých nadmorských výškach a zabránil poškodeniu motora a akýchkoľvek iných zariadení používaných s týmto produktom.

výstraha Poznámka: Ďalšie informácie o dieloch uvedených na nasledujúcich stranách nájdete v schéme montáže na konci tohto návodu.
výstraha UPOZORNENIE: Tento generátor nie je určený na napájanie citlivých elektronických zariadení bez pridania vhodného stabilizátora napätia a prepäťovej ochrany (obe nie sú súčasťou balenia). Medzi citlivé elektronické zariadenia patrí okrem iného audio/video zariadenie, niektoré televízory, počítače a tlačiarne. Citlivé elektronické zariadenia by sa mali prevádzkovať na schválených generátoroch invertorového typu alebo generátoroch s čistou sínusovou vlnou.
S týmto generátorom je možné použiť súpravu kolies, #64788 (predáva sa samostatne).

Uzemnenie

Generátor musí byť pred prevádzkou riadne uzemnený v súlade so všetkými príslušnými elektrickými predpismi a normami. Na mnohých miestach miestne predpisy nevyžadujú uzemnenie tohto generátora, ak sa používa so zariadením s káblom a zástrčkou zapojeným priamo do zásuviek na generátore. Vaše miestne predpisy však môžu vyžadovať uzemnenie generátora. Kontaktujte licencovaného elektrikára alebo sa poraďte s miestnymi úradmi ohľadom miestnych požiadaviek na uzemnenie. Ak sa vyžaduje uzemnenie, nechajte jednotku uzemniť kvalifikovaným elektrikárom, ak na to nemáte kvalifikáciu.

Všeobecné pokyny na uzemnenie sú nasledovné:
Použite jednu z nasledujúcich možností ako uzemňovaciu elektródu:

Rúra alebo potrubie, minimálny priemer ¾ palca, minimálna dĺžka 8 stôp. Ak je oceľová, musí mať antikorózny náter.
Tyč, nehrdzavejúca oceľ alebo oceľ s medeným alebo zinkovým povlakom, minimálny priemer 5/8 palca, minimálna dĺžka 8 stôp.

  1. Zatlačte elektródu aspoň 8 stôp vertikálne do zeme.
    1. Ak vrstva horniny bráni vertikálnemu vstupu, zatlačte ju pod uhlom nepresahujúcim 45 stupňov od vertikály.
    2. Ak vrstva horniny bráni vstupu pod uhlom, zakopte elektródu do vodorovného výkopu hlbokého aspoň 30 palcov.
  2. Horný koniec elektródy musí byť chránený, ak je nad úrovňou zeme.
  3. Pripojte uzemňovací vodič #6 AWG (nie je súčasťou dodávky) z uzemňovacej svorky na ovládacom paneli generátora k zakopanej elektróde.

Ďalšie informácie o spôsoboch uzemnenia nájdete v National Electrical Code (Národný elektrotechnický predpis).

výstraha UPOZORNENIE: Medzi vinutím statora prenosného generátora (neutrálny vodič) a rámom je trvalý vodič.

Prevádzka vo vysokých nadmorských výškach nad 3000 stôp


PREDCHÁDZAJTE VÁŽNEMU ZRANENIU POŽIAROM:

Postupujte podľa pokynov v dobre vetranom priestore mimo zdrojov zapálenia.
Ak je motor horúci od používania, vypnite ho a pred pokračovaním počkajte, kým nevychladne. Nefajčite.

výstrahaUPOZORNENIE: Záruka je neplatná, ak sa nevykonajú potrebné úpravy pre použitie vo vysokých nadmorských výškach.

Vo vysokých nadmorských výškach bude musieť kvalifikovaný mechanik nastaviť karburátor, regulátor a všetky ostatné časti motora, ktoré riadia pomer paliva a vzduchu, aby umožnil efektívne používanie vo vysokých nadmorských výškach a zabránil poškodeniu motora a akýchkoľvek iných zariadení používaných s týmto produktom. Palivový systém tohto motora môže byť ovplyvnený prevádzkou vo vyšších nadmorských výškach. Správnu prevádzku je možné zabezpečiť inštaláciou súpravy pre nadmorskú výšku v nadmorských výškach vyšších ako 3000 stôp nad morom. V nadmorských výškach nad 8000 stôp môže motor zaznamenať znížený výkon, a to aj pri správnej hlavnej tryske. Prevádzka tohto motora bez nainštalovanej správnej súpravy pre nadmorskú výšku môže zvýšiť emisie motora a znížiť spotrebu paliva a výkon. Súpravu by mal nainštalovať kvalifikovaný mechanik.

výstraha Poznámka: Nie všetky modely generátorov majú solenoid. Ak solenoid nie je prítomný, preskočte tieto kroky.

Prevádzka vo vysokých nadmorských výškach nad 3000 stôp

  1. Vypnite motor.
  2. Zatvorte palivový ventil.
  3. Odsuňte kryt vzduchového filtra, aby ste umožnili prístup ku karburátoru:
    1. Uvoľnite gombík a odstráňte kryt vzduchového filtra.
    2. Odstráňte penový filter a odkláňaciu dosku.
    3. Odstráňte matice, aby ste mohli odsunúť kryt vzduchového filtra.
  4. Umiestnite misku pod palivovú misku, aby ste zachytili rozliate palivo.
  5. Odskrutkujte skrutky, ktoré držia solenoid na mieste.

    V karburátorovej miske môže byť plyn, ktorý po odstránení solenoidu/skrutky vytečie.
  6. Odpojte solenoid a tesnenie solenoidu od skrutky.
  7. Odskrutkujte skrutku, ktorá drží palivovú misku.
  8. Odstráňte skrutku, tesnenie skrutky, palivovú misku, tesnenie palivovej misky a hlavnú trysku z tela zostavy karburátora. Na odstránenie a inštaláciu hlavnej trysky je potrebný skrutkovač karburátora (nie je súčasťou dodávky).
    výstraha Poznámka: Zmiešavacia trubica je držaná na mieste hlavnou tryskou a môže vypadnúť, keď ju odstránite. Ak vypadne, vymeňte ju v rovnakej orientácii pred výmenou hlavnej trysky.
  9. Vymeňte hlavnú trysku za náhradnú hlavnú trysku potrebnú pre váš rozsah nadmorskej výšky (časť 1a alebo 2a).
    výstraha Poznámka: Tesnenie palivovej misky a tesnenie skrutky sa môžu počas demontáže poškodiť a mali by sa nahradiť novými zo súpravy.
  10. Vymeňte tesnenie palivovej misky (4a), palivovú misku, tesnenie skrutky (3a) a skrutku. Utiahnite na mieste.
    výstraha UPOZORNENIE: Pri uťahovaní nekrížte závit skrutky. Najprv utiahnite prstom a potom použite kľúč, aby ste sa uistili, že je skrutka správne závitovaná.
  11. Vymeňte solenoid a tesnenie solenoidu (5a) a utiahnite na mieste skrutkami.
  12. Znovu zostavte vzduchový filter a znova pripojte všetky hadice k nemu.
  13. Utrite všetko rozliate palivo a nechajte prebytok odpariť pred naštartovaním motora. Aby ste predišli POŽIARU, nenaštartujte motor, keď sa vo vzduchu vznáša zápach paliva.
    Diely súpravy pre vysokú nadmorskú výšku

Zoznam dielov súpravy pre vysokú nadmorskú výšku - A

Časť Popis Množstvo
1a Hlavná tryska 3000-6000 stôp 1
2a Hlavná tryska 6000-8000 stôp 1
3a Tesnenie skrutky 1
4a Tesnenie palivovej misky 1
5a Tesnenie solenoidu 1

Návod na obsluhu

výstraha Prečítajte si CELÚ ČASŤ DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE na začiatku tohto návodu, vrátane všetkého textu pod nadpismi, pred nastavením alebo použitím tohto produktu.
Pred použitím nástroj skontrolujte, či nie je poškodený, uvoľnený alebo chýbajúci.
Ak sa zistia akékoľvek problémy, nepoužívajte nástroj, kým nebude opravený.

Kontroly generátora pred spustením

  1. Pred nastavením a spustením skontrolujte motor a zariadenie, či nie sú poškodené, uvoľnené alebo chýbajúce diely. Ak sa zistia akékoľvek problémy, nepoužívajte zariadenie, kým nebude riadne opravené.
  2. Očistite vonkajšok motora kefou.
  3. Odstráňte kryt vzduchového filtra a prvky vzduchového filtra a skontrolujte, či nie sú znečistené. V prípade potreby ich vyčistite a vymeňte.
  4. Nainštalujte alarm(y) oxidu uhoľnatého so záložnou batériou vo všetkých blízkych budovách podľa pokynov výrobcu alarmu.

Kontrola a dopĺňanie motorového oleja

výstraha UPOZORNENIE: Vaša záruka je NEPLATNÁ, ak kľuková skriňa motora nie je pred každým použitím riadne naplnená olejom. Pred každým použitím skontrolujte hladinu oleja. Motor sa nenaštartuje s nízkou alebo žiadnou hladinou motorového oleja.

  1. Uistite sa, že je motor zastavený a je vo vodorovnej polohe.
  2. Zatvorte palivový ventil.
  3. Očistite hornú časť mierky a oblasť okolo nej. Odstráňte mierku otáčaním proti smeru hodinových ručičiek a utrite ju čistou handrou, ktorá nepúšťa vlákna.
    Kontrola a dopĺňanie motorového oleja
  4. Znova vložte mierku bez toho, aby ste ju zaskrutkovali, a vyberte ju, aby ste skontrolovali hladinu oleja. Hladina oleja by mala byť až po plnú úroveň, ako je znázornené vyššie.
  5. Ak je hladina oleja na alebo pod značkou nízkej hladiny, pridajte vhodný typ oleja, kým nebude hladina oleja na správnej úrovni. Pre všeobecné použitie sa odporúča olej SAE 10W-30. (Graf viskozitnej triedy SAE v časti Servis zobrazuje ďalšie viskozity, ktoré sa majú použiť pri rôznych priemerných teplotách.)
  6. Zaskrutkujte mierku späť v smere hodinových ručičiek.

výstrahaUPOZORNENIE: Nenechávajte motor bežať s príliš malým množstvom oleja. Motor sa vypne, ak je hladina motorového oleja príliš nízka.

Kontrola a dopĺňanie paliva



PREDCHÁDZAJTE VÁŽNEMU ZRANENIU POŽIAROM:

Naplňte palivovú nádrž v dobre vetranom priestore mimo zdrojov zapálenia. Ak je motor horúci od používania, vypnite ho a pred pridaním paliva počkajte, kým nevychladne. Nefajčite.

  1. Očistite uzáver palivovej nádrže a oblasť okolo neho.
  2. Odskrutkujte a odstráňte uzáver palivovej nádrže.
  3. V prípade potreby naplňte palivovú nádrž asi 1 palec pod hrdlo plnenia 87 oktánovým alebo vyšším bezolovnatým benzínom, ktorý bol ošetrený prísadou stabilizátora paliva. Pri používaní sa riaďte odporúčaniami výrobcu stabilizátora paliva.

výstraha Poznámka: Nepoužívajte benzín s obsahom viac ako 10 % etanolu (E10). Nepoužívajte etanol E85.

výstraha Poznámka: Nepoužívajte benzín, ktorý bol skladovaný v kovovej palivovej nádobe alebo v špinavej palivovej nádobe. Môže spôsobiť vniknutie častíc do karburátora, čo ovplyvní výkon motora a/alebo spôsobí poškodenie.

  1. Potom nasaďte uzáver palivovej nádrže.
  2. Utrite všetko rozliate palivo a nechajte prebytok odpariť pred naštartovaním motora. Aby ste predišli POŽIARU, nenaštartujte motor, keď sa vo vzduchu vznáša zápach paliva.

Používanie generátora

Pred spustením motora generátora

warning Pred spustením motora:

  1. Postupujte podľa pokynov na nastavenie (Set Up Instructions) na prípravu generátora.
  2. Odpojte všetky záťaže od generátora.
  3. Skontrolujte generátor a motor.
  4. Naplňte motor správnym množstvom a typom paliva a oleja ošetreného stabilizátorom.

Základný postup používania generátora

- Konkrétne pokyny nájdete na nasledujúcich stranách

  1. Skontrolujte, či generátor zvládne príkon potrebný na napájanie vašich produktov.
  2. Naštartujte motor a nechajte motor a generátor bežať a zahriať sa päť minút po naštartovaní bez elektrickej záťaže.
  3. Keď motor beží, pred každým použitím otestujte zásuvky GFCI nasledovne:
    1. Stlačte tlačidlo Test na zásuvke, aby ste vypli zariadenie GFCI.
    2. Tlačidlo Reset by sa malo vysunúť a prerušiť prívod elektriny do zásuvky.
    3. Ak vyššie uvedený test zlyhá, nepoužívajte zásuvku, kým ju neopravíte alebo nevymeníte.
    4. Stlačte tlačidlo Reset pre použitie.

      120 V zásuvka GFCI
  1. Zapojte produkty.
  2. Po dokončení používania generátora odpojte všetky elektrické záťaže.
    warning Poznámka: Nedovoľte, aby generátoru došlo palivo, keď sú pripojené záťaže.
  3. Vypnite motor.
  4. Nechajte generátor a jeho motor úplne vychladnúť. Potom jednotku uskladnite na čistom, suchom a bezpečnom mieste mimo dosahu detí a iných neoprávnených osôb.

    Po naštartovaní motora ho nechajte päť minút bežať bez záťaže po každom spustení, aby sa motor stabilizoval.
  5. Zábehovacia doba:
    1. Zabehnutie motora pomôže zabezpečiť správnu prevádzku zariadenia a motora.
    2. Prevádzková zábehovacia doba bude trvať približne 3 hodiny používania. Počas tohto obdobia:
      • Nepoužívajte na zariadenie ťažkú záťaž.
    3. Údržbová zábehovacia doba bude trvať približne 20 hodín používania. Po tomto období:
      • Vymeňte motorový olej.

Za normálnych prevádzkových podmienok nasledujúca údržba nasleduje plán vysvetlený v časti SERVIS.

Štartovanie motora

  1. Na naštartovanie studeného motora presuňte sýtič (Choke) do polohy START (ŠTART). Na reštartovanie teplého motora nechajte sýtič (Choke) v polohe RUN (PREVÁDZKA).
  2. Otvorte palivový ventil (Fuel Valve).
  3. Prepínač motora (Engine Switch) prepnite do polohy ON (ZAP).
  4. Uchopte štartovaciu rukoväť (Starter Handle) motora voľne a niekoľkokrát ju pomaly potiahnite, aby benzín mohol prúdiť do karburátora motora. Potom jemne potiahnite štartovaciu rukoväť (Starter Handle), kým nepocítite odpor. Nechajte kábel úplne zatiahnuť a potom ho rýchlo potiahnite. Opakujte, kým sa motor nenaštartuje. Poznámka: Nedovoľte, aby štartovacia rukoväť (Starter Handle) prudko narazila späť na motor. Držte ju, keď sa navíja, aby nenarazila na motor.

    warning Poznámka: Ak sa motor nenaštartuje, skontrolujte hladinu motorového oleja. Motor sa nenaštartuje s nízkou alebo žiadnou hladinou motorového oleja.
  5. Nechajte motor bežať niekoľko sekúnd. Potom, ak je páčka sýtiča (Choke Lever) v polohe START (ŠTART), veľmi pomaly presuňte páčku sýtiča (Choke Lever) do polohy RUN (PREVÁDZKA).

    warning Poznámka: Príliš rýchle presunutie páčky sýtiča (Choke Lever) môže spôsobiť zastavenie motora.


    Po naštartovaní motora ho nechajte päť minút bežať bez záťaže po každom spustení, aby sa motor stabilizoval.

VYPNUTIE OXIDU UHOĽNATÉHO


ABY STE PREDIŠLI VÁŽNEMU ZRANENIU A SMRTI Z INHALÁCIE OXIDU UHOĽNATÉHO:

Senzor oxidu uhoľnatého je len dodatočná vrstva ochrany. Nepoužívajte generátor v žiadnej oblasti alebo situácii, ktorá umožní hromadenie oxidu uhoľnatého.

  • BLIKAJÚCE ČERVENÉ SVETLO:
    Nahromadili sa nebezpečné hladiny plynu oxidu uhoľnatého. Okamžite odíďte, kým sa priestor nevyvetrá. Pred prevádzkou presuňte generátor do dobre vetraného priestoru.
  • BLIKAJÚCE ŽLTÉ SVETLO:
    Porucha senzora oxidu uhoľnatého. Senzor potrebuje servis. Čo najskôr zavolajte na číslo 1-888-866-5797. Nepoužívajte generátor, kým senzor nebude správne fungovať. POZNÁMKA: Žlté svetlo raz zabliká po spustení, čo znamená, že prešiel autotestom a funguje normálne.

Senzor oxidu uhoľnatého smie servisovať iba kvalifikovaný technik, aby ho obnovil do pôvodných nastavení. Neupravujte ani nemanipulujte so senzorom oxidu uhoľnatého. Nedodržanie týchto pokynov môže viesť k smrti alebo vážnemu zraneniu v dôsledku poruchy senzora oxidu uhoľnatého.

Pripojenie elektrických záťaží

Pripojenie elektrických záťaží
Pred použitím generátora sa oboznámte s ovládacími prvkami motora, napájacím panelom a spôsobom štartovania motora. Vypočítajte príkon produktov, ktoré budete používať s generátorom, a overte, či generátor zvládne celkovú záťaž.


K generátoru pripájajte iba správne zapojené zástrčky. Zástrčka, ktorá je pripojená k inému káblu, môže byť nebezpečná. Zástrčku na kábel by mal zapojiť iba kvalifikovaný elektrikár.

warning UPOZORNENIE: Nikdy neprekračujte menovitú kapacitu tohto generátora, pretože preťaženie môže spôsobiť vážne poškodenie generátora a/alebo spotrebičov, nástrojov a zariadení. Pri porovnávaní kapacity príkonu tohto generátora so spotrebičom, nástrojom alebo zariadením by sa mali vždy vypočítať požiadavky na príkon pri štartovaní a prevádzke.
Na napájanie 12 VDC zariadení použite zásuvku DC12 V.


Nenabíjajte batérie bez správneho regulátora nabíjania. Neprebíjajte.

  1. Najprv pripojte položky, ktoré vyžadujú najväčší príkon.
  2. Ďalej pripojte spotrebiče, nástroje a zariadenia s "indukčnou" záťažou. Indukčné záťaže sú malé ručné nástroje a niektoré malé spotrebiče.
  3. Ďalej pripojte všetky svetlá.
  4. Spotrebiče, nástroje a zariadenia citlivé na napätie by mali byť posledné, ktoré sa pripoja ku generátoru. Zapojte položky citlivé na napätie, ako sú televízory, DVD prehrávače, mikrovlnné rúry a bezdrôtové telefóny, do prepäťovej ochrany uvedenej v zozname UL® (nie je súčasťou balenia). Potom pripojte prepäťovú ochranu do generátora.


Ak spotrebiče, nástroje a zariadenia nepripojíte a nebudete prevádzkovať v tomto poradí, môže dôjsť k poškodeniu generátora, spotrebičov, nástrojov a zariadení a stratíte záruku na tento generátor.

warning Poznámka: Ak rýchlosť motora alebo napätie kolíše pri záťaži pod prevádzkovým výkonom generátora, presuňte páčku sýtiča (Choke Lever) do polovičnej polohy.

AK VYPNÚ AKÉKOĽVEK ISTIČE, SKONTROLUJTE NASLEDUJÚCE:

  1. Uistite sa, že VŠETKY ističe sú resetované pred opätovným spustením generátora.
  2. Upravte zástrčky tak, aby sa záťaže rozložili medzi zásuvkové obvody. AK VYPNÚ AKÉKOĽVEK ISTIČE, SKONTROLUJTE NASLEDUJÚCE

Na dosiahnutie menovitého výkonu z generátora rozložte záťaže na zásuvky.

Výpočet celkového príkonu zariadení používaných s generátorom

Pred použitím generátora skontrolujte, či produkty, ktoré chcete zapojiť do jednotky, sú pod menovitým a maximálnym príkonom generátora. Použite tabuľku výpočtu príkonu nižšie a watty uvedené na vašich produktoch, aby ste si pomohli vypočítať celkový príkon viacerých zariadení.

Ako používať tabuľku:

  1. Spočítajte prevádzkové watty pre všetky položky, ktoré chcete používať v danom čase.
  2. Uistite sa, že tento celkový súčet je pod 5 500 prevádzkových wattov generátora.
  3. Nájdite jednotlivé najvyššie štartovacie watty pre vybrané položky a pripočítajte ich k celkovému súčtu.
  4. Uistite sa, že tento celkový súčet je pod 6 500 max. štartovacích wattov generátora.
  5. Zapojte a zapnite produkty od najväčšieho príkonu po najmenší.

Tabuľka výpočtu príkonu

Zariadenie Prevádzkové watty
Celkové prevádzkové watty (musia byť menej ako 5 500)
Najväčšie dodatočné štartovacie watty
Celkové štartovacie watty potrebné pre všetky záťaže (musia byť menej ako 6 500)

Príklad

Príklad

Generátor, ktorý má menovitý výkon vyšší ako minimálny požadovaný max. štartovacie watty, vydrží oveľa dlhšie ako generátor, ktorý dodáva iba presné potrebné watty.

Ako vypočítať príkon:
Volty a ampéry sa môžu vynásobiť, aby sa získali watty (volty x ampéry = watty).

Ako vypočítať dodatočné štartovacie watty (ak nie sú uvedené)
Pre zariadenia s motorom: Použite menovitý príkon ako odhad dodatočných štartovacích wattov.
Pre väčšinu svetiel alebo ohrievačov: nie sú potrebné žiadne dodatočné štartovacie watty.

Tabuľky odhadu príkonu

warning Poznámka: Watty uvedené nižšie sú iba odhady pre daný typ zariadenia. Pred pripojením ku generátoru skontrolujte príkon na štítku všetkých záťaží.

NÚDZOVÉ SITUÁCIE

Zariadenie Prevádzkové watty Dodatočné Štartovacie watty
Chladnička/Mraznička 700 1500
Rádio 100 0

PRACOVISKO

Zariadenie Prevádzkové watty Dodatočné Štartovacie watty
Vzduchový kompresor - 1/2 HP 1000 1000
Stolová píla - 10' 1700 1300
Pásová brúska - 3' 1200 1200
Ručná vŕtačka - 1/2' 600 600
Halogénové pracovné svetlo 1000 0
Píla s vratným pohybom 900 900

REKREÁCIA

Zariadenie Prevádzkové watty Dodatočné Štartovacie watty
AM/FM Rádio 100 0
Elektrický gril 1700 0
Nafukovacia pumpa 50 100
CD/DVD prehrávač 100 0
Stojanový ventilátor - 20' 200 200
Kávovar 600 0

DOMÁCNOSŤ

Zariadenie Prevádzkové watty Dodatočné Štartovacie watty
Počítač s monitorom 800 0
Elektrická sušička bielizne 5500 500
Elektrický sporák 2100 0
Elektrický ohrievač vody 2000 0
Žiarovka - 100 wattov 100 0
Mikrovlnná rúra - 1000 wattov 1000 200
Ponorné čerpadlo - 1/2 HP 1000 1100
Televízor 400 0
Práčka 1100 1100
Čerpadlo na vodu - 1/2 HP 1000 1000

TRÁVNIK A ZÁHRADA

Zariadenie Prevádzkové watty Dodatočné Štartovacie watty
Nožnice na živý plot 400 400
Tlaková umývačka 1200 1200
Kosačka na trávu 1200 1200
Obrubník 1000 1000

VYKUROVANIE A CHLADENIE

Zariadenie Prevádzkové watty Dodatočné Štartovacie watty
Centrálna klimatizácia - 10 000 BTU 1500 1500
Ventilátor pece - 1/2 HP 900 1400
Priestorový ohrievač 1800 0
Okenná klimatizácia - 10 000 BTU 1200 600

Zastavenie motora v núdzovej situácii

  1. Ak chcete zastaviť motor v núdzovej situácii, vypnite vypínač motora (Engine Switch).

    warning UPOZORNENIE: Vypnutie generátora pod záťažou môže poškodiť generátor a pripojené zariadenia.

Zastavenie motora za normálnych podmienok

  1. Pred vypnutím motora vypnite všetky elektrické záťaže a potom ich odpojte.

  2. Vypnite vypínač motora (Engine Switch).
  1. Zatvorte palivový ventil (Fuel Valve).

Pokyny pre údržbu používateľom

warning Postupy, ktoré nie sú konkrétne vysvetlené v tejto príručke, smie vykonávať iba kvalifikovaný technik.


ABY STE PREDIŠLI VÁŽNEMU ZRANENIU V DÔSLEDKU NÁHODNEJ PREVÁDZKY:
Prepínač napájania generátora prepnite do polohy "OFF" (vypnuté), počkajte, kým motor nevychladne, a pred vykonaním akejkoľvek kontroly, údržby alebo čistenia odpojte kryt zapaľovacej sviečky.

ABY STE PREDIŠLI VÁŽNEMU ZRANENIU V DÔSLEDKU ZLYHANIA ZARIADENIA:
Nepoužívajte poškodené zariadenie. Ak sa vyskytne abnormálny hluk, vibrácie alebo nadmerné dymenie, pred ďalším použitím nechajte problém odstrániť.
Dodržiavajte všetky servisné pokyny v tejto príručke. Ak sa motor nebude správne servisovať, môže kriticky zlyhať.

warning Mnoho postupov údržby, vrátane tých, ktoré nie sú podrobne uvedené v tejto príručke, bude z bezpečnostných dôvodov musieť vykonať kvalifikovaný technik. Ak máte akékoľvek pochybnosti o svojej schopnosti bezpečne servisovať zariadenie alebo motor, nechajte zariadenie radšej servisovať kvalifikovaného technika.

Čistenie, údržba a mazanie

warningPoznámka: Tento plán údržby je určený len ako všeobecný návod. Ak sa výkon zníži alebo ak zariadenie pracuje nezvyčajne, okamžite skontrolujte systémy. Potreby údržby každého zariadenia sa budú líšiť v závislosti od faktorov, ako je pracovný cyklus, teplota, kvalita vzduchu, kvalita paliva a ďalšie faktory.
warning Poznámka: Nasledujúce postupy sú okrem pravidelných kontrol a údržby, ktoré sú vysvetlené ako súčasť bežnej prevádzky motora a zariadenia.

Postup Pred každým použitím Mesačne alebo každých 20 hodín používania Každé 3 mesiace alebo 50 hodín používania Každých 6 mesiacov alebo 100 hodín používania Ročne alebo každých 300 hodín používania Každé 2 roky
Očistite vonkajšok motora kefou
Skontrolujte hladinu motorového oleja
Skontrolujte čistič vzduchu
Vymeňte motorový olej
Vyčistite/vymeňte čistič vzduchu *
Vyčistite lapač iskier
Skontrolujte a vyčistite zapaľovaciu sviečku
  1. Skontrolujte/nastavte voľnobežné otáčky
  2. Skontrolujte/nastavte vôľu ventilov
  3. Vyčistite palivovú nádrž, sitko a karburátor
  4. Vyčistite karbónové usadeniny z priestoru spaľovania
 **
V prípade potreby vymeňte palivové potrubie **

*Servisujte častejšie, ak sa používa v prašnom prostredí.
**Tieto položky by mal servisovať kvalifikovaný technik.

Kontrola a dopĺňanie paliva



ABY STE PREDIŠLI VÁŽNEMU ZRANENIU SPÔSOBENÉMU POŽIAROM:
Naplňte palivovú nádrž v dobre vetranom priestore mimo zdrojov zapálenia. Ak je motor horúci z používania, vypnite ho a pred pridaním paliva počkajte, kým nevychladne. Nefajčite.

  1. Očistite uzáver paliva a oblasť okolo neho.
  2. Odskrutkujte a vyberte uzáver paliva.
    warning Poznámka: Nepoužívajte benzín s obsahom viac ako 10 % etanolu (E10). Nepoužívajte E85 etanol.
    warningPoznámka: Nepoužívajte benzín, ktorý bol skladovaný v kovovej alebo špinavej palivovej nádobe. Môže spôsobiť vniknutie častíc do karburátora, čo ovplyvní výkon motora a/alebo spôsobí poškodenie.
  3. V prípade potreby naplňte palivovú nádrž asi 1 palec pod hrdlo plnenia 87 oktánovým alebo vyšším bezolovnatým benzínom, ktorý bol ošetrený prísadou stabilizátora paliva. Pri používaní sa riaďte odporúčaniami výrobcu stabilizátora paliva.
  4. Nasaďte uzáver paliva.
  5. Utrite všetko rozliate palivo a pred naštartovaním motora nechajte prebytočné palivo odpariť. Aby ste predišli POŽIARU, nenaštartujte motor, ak je vo vzduchu cítiť palivo.

Výmena motorového oleja


Počas prevádzky je olej veľmi horúci a môže spôsobiť popáleniny. Pred výmenou oleja počkajte, kým motor nevychladne.

  1. Uistite sa, že je motor zastavený a je vo vodorovnej polohe.
  2. Zatvorte palivový ventil.
  3. Umiestnite odtokovú misku (nie je súčasťou balenia) pod vypúšťaciu zátku kľukovej skrine.
  4. Odstráňte vypúšťaciu zátku a ak je to možné, mierne nakloňte kľukovú skriňu, aby ste pomohli vypustiť olej. Použitý olej recyklujte.
  5. Vymeňte vypúšťaciu zátku a utiahnite ju.
  6. Očistite hornú časť mierky a oblasť okolo nej. Vyberte mierku otáčaním proti smeru hodinových ručičiek a utrite ju čistou handrou, ktorá nepúšťa vlákna.
    Engine Oil Change
  7. Pridajte vhodný typ oleja, kým hladina oleja nedosiahne plnú úroveň. Pre všeobecné použitie sa odporúča olej SAE 10W-30.

warning Poznámka: Pri kontrole hladiny oleja nezaťahujte mierku.

Graf viskozitnej triedy SAE zobrazuje ďalšie viskozity, ktoré sa majú použiť pri rôznych priemerných teplotách.

Viskozitné triedy SAE
SAE Viscosity Grades

  1. Zaskrutkujte mierku späť v smere hodinových ručičiek.
    warning UPOZORNENIE: Nenechávajte motor bežať s príliš malým množstvom oleja. Motor sa nenaštartuje s nízkou alebo žiadnou hladinou motorového oleja.

Údržba prvku vzduchového filtra

  1. Odstráňte kryt vzduchového filtra a prvky vzduchového filtra a skontrolujte, či nie sú znečistené. Vyčistite podľa popisu nižšie.
  2. Čistenie:
    • Pre "papierové" filtračné prvky: Aby ste predišli zraneniu prachom a nečistotami, noste ochranné okuliare schválené ANSI, protiprachovú masku/respirátor schválený NIOSH a odolné pracovné rukavice. V dobre vetranom priestore mimo okolostojacich použite stlačený vzduch na vyfúkanie prachu zo vzduchového filtra. Ak sa filter nevyčistí, vymeňte ho.
    • Pre penové filtračné prvky: Niekoľkokrát umyte prvok v teplej vode a jemnom saponáte. Opláchnite. Vytlačte prebytočnú vodu a nechajte ju úplne vyschnúť. Krátko namočte filter do ľahkého oleja a potom vytlačte prebytočný olej.
  3. Nainštalujte vyčistený filter. Pred použitím zaistite kryt čističa vzduchu.

Údržba zapaľovacej sviečky

  1. Odpojte kryt zapaľovacej sviečky z konca sviečky. Odstráňte nečistoty z okolia zapaľovacej sviečky.
  2. Pomocou kľúča na zapaľovacie sviečky odstráňte zapaľovaciu sviečku.
  3. Skontrolujte zapaľovaciu sviečku: Ak je elektróda mastná, vyčistite ju pomocou čistej, suchej handry. Ak má elektróda usadeniny, vyleštite ju pomocou brúsneho papiera. Ak je biely izolátor prasknutý alebo odštiepený, zapaľovaciu sviečku je potrebné vymeniť.
  4. Pri inštalácii novej zapaľovacej sviečky nastavte medzeru sviečky podľa špecifikácie v tabuľke špecifikácií. Nepášte proti elektróde, zapaľovacia sviečka sa môže poškodiť.
  5. Nainštalujte novú zapaľovaciu sviečku alebo vyčistenú zapaľovaciu sviečku do motora. S tesnením: Utiahnite rukou, kým sa tesnenie nedotkne hlavy valca, potom ešte asi o 1/2-2/3 otáčky.
    Bez tesnenia: Utiahnite rukou, kým sa sviečka nedotkne hlavy, potom ešte asi o 1/16 otáčky.
    warning UPOZORNENIE: Utiahnite zapaľovaciu sviečku správne. Ak je uvoľnená, zapaľovacia sviečka spôsobí prehriatie motora. Ak je príliš utiahnutá, poškodia sa závity v bloku motora.
  6. Naneste dielektrický chránič puzdra zapaľovacej sviečky (nie je súčasťou balenia) na koniec zapaľovacej sviečky a bezpečne znova pripojte kábel.

warning UPOZORNENIE: Použitie nesprávnej zapaľovacej sviečky môže poškodiť motor. Typ a požadovanú medzeru pre váš generátor nájdete v tabuľke špecifikácií.

Údržba lapača iskier

  1. Počkajte, kým výfuk motora a tlmič úplne nevychladnú.
  2. Odstráňte lapač iskier z konca výfuku.
  3. Očistite všetok karbón z lapača iskier pomocou tuhej kefy (predáva sa samostatne).

  4. ABY STE PREDIŠLI VÁŽNEMU ZRANENIU SPÔSOBENÉMU NÁHODNÝM POŽIAROM KEFY, zaistite lapač iskier späť na miesto ihneď po vyčistení a pred ďalšou prevádzkou.

Dlhodobé skladovanie

Ak má zariadenie zostať nečinné dlhšie ako 20 dní, pripravte motor na skladovanie nasledovne:

  1. ČISTENIE:
    Počkajte, kým motor nevychladne, potom ho očistite suchou handrou.
    warning UPOZORNENIE: Nečistite vodou. Voda postupne vnikne do motora a spôsobí poškodenie hrdzou. Na všetky kovové časti naneste tenkú vrstvu oleja na ochranu proti hrdzi.
  2. PALIVO:
    Ošetrenie benzínu/Vypustenie palivovej nádrže

Na ochranu palivovej nádrže počas skladovania naplňte nádrž čerstvým benzínom, ktorý bol ošetrený prísadou stabilizátora paliva. Pri používaní sa riaďte odporúčaniami výrobcu stabilizátora paliva. Pozrite si časť Kontrola a dopĺňanie paliva Kontrola a dopĺňanie paliva.

Starý benzín, ktorý nebol vopred ošetrený stabilizátorom, sa musí bezpečne vypustiť a nesmie pretekať cez motor.



ABY STE PREDIŠLI VÁŽNEMU ZRANENIU SPÔSOBENÉMU POŽIAROM:
Naplňte nádrž v dobre vetranom priestore mimo zdrojov zapálenia. Ak je motor horúci z používania, vypnite ho a pred pridaním paliva počkajte, kým nevychladne. Nefajčite.

Vypustenie karburátora
Po zatvorení palivového ventilu umiestnite vhodnú nádobu pod karburátor a opatrne odstráňte vypúšťaciu skrutku zo spodnej časti karburátorovej misky, aby palivo úplne vytieklo. Po vypustení vymeňte vypúšťaciu skrutku.


Aby ste predišli vážnemu zraneniu a požiaru, pred vypustením karburátora zatvorte palivový ventil.

  1. MAZANIE:
    1. Vymeňte motorový olej.
    2. Vyčistite oblasť okolo zapaľovacej sviečky. Odstráňte zapaľovaciu sviečku a nalejte jednu polievkovú lyžicu motorového oleja do valca cez otvor pre zapaľovaciu sviečku.
    3. Vymeňte zapaľovaciu sviečku, ale nechajte kryt zapaľovacej sviečky odpojený.
    4. Potiahnite štartovaciu rukoväť, aby sa olej rozložil vo valci. Zastavte po jednej alebo dvoch otáčkach, keď cítite, že piest začína kompresný zdvih (keď začnete cítiť odpor).
  1. SKLADOVACÍ PRIESTOR:
    Zakryte a skladujte na suchom, rovnom, dobre vetranom mieste mimo dosahu detí. Skladovací priestor by mal byť tiež mimo zdrojov zapálenia, ako sú ohrievače vody, sušičky bielizne a pece. Vyhnite sa priamemu vystaveniu dažďu a slnečnému žiareniu.
    warning UPOZORNENIE: Počas dlhších období skladovania sa motor musí spustiť každé 3 mesiace a nechať bežať 15 – 20 minút, inak záruka zaniká.
  2. PO SKLADOVANÍ:
    Pred naštartovaním motora počas alebo po skladovaní majte na pamäti, že neošetrený benzín sa rýchlo znehodnotí. Vypustite palivovú nádrž a vymeňte ju za čerstvé palivo, ak neošetrený benzín stojí mesiac, ak ošetrený benzín stojí dlhšie, ako je odporúčaná doba stabilizátora paliva, alebo ak sa motor nenaštartuje.

Riešenie problémov

Problém Možné príčiny Pravdepodobné riešenia
Motor nenaštartuje SÚVISIACE S PALIVOM:
  1. Žiadne palivo v nádrži alebo zatvorený palivový ventil.
  2. Sýtič nie je v polohe START (ŠTART), studený motor.
  3. Použitý benzín s viac ako 10 % etanolu. (E15, E20, E85 atď.)
  4. Nekvalitný alebo znehodnotený, starý benzín.
  5. Karburátor nie je naplnený.
  6. Znečistené palivové kanály.
  7. Ihla karburátora je zaseknutá. Vo vzduchu je cítiť palivo.
  8. Príliš veľa paliva v komore. Môže to byť spôsobené zaseknutím ihly karburátora.
  9. Upchatý palivový filter.
 SÚVISIACE S PALIVOM:
  1. Naplňte palivovú nádrž čerstvým bezolovnatým benzínom s oktánovým číslom 87+ ošetreným stabilizátorom a otvorte palivový ventil. Nepoužívajte benzín s viac ako 10 % etanolu (E15, E20, E85 atď.).
  2. Presuňte sýtič do polohy START (ŠTART).
  3. Vyčistite palivový systém od benzínu bohatého na etanol. Vymeňte komponenty poškodené etanolom. Používajte iba čerstvý bezolovnatý benzín s oktánovým číslom 87+ ošetrený stabilizátorom. Nepoužívajte benzín s viac ako 10 % etanolu (E15, E20, E85 atď.).
  4. Používajte čerstvý bezolovnatý benzín s oktánovým číslom 87+ ošetrený stabilizátorom. Nepoužívajte benzín s viac ako 10 % etanolu (E15, E20, E85 atď.).
  5. Potiahnite štartovaciu rukoväť na naplnenie.
  6. Vyčistite priechody pomocou prísady do paliva. Silné usadeniny môžu vyžadovať ďalšie čistenie.
  7. Jemne poklepte na bočnú stranu plavákovej komory karburátora rukoväťou skrutkovača.
  8. Otočte sýtič do polohy RUN (PREVÁDZKA). Vyberte zapaľovaciu sviečku a niekoľkokrát potiahnite štartovaciu rukoväť, aby sa komora prevetrala. Znova nainštalujte zapaľovaciu sviečku a nastavte sýtič do polohy START (ŠTART).
  9. Vymeňte palivový filter.
SÚVISIACE SO ZAPAĽOVANÍM (ISKROU):
  1. Vypínač v polohe OFF (VYPNUTÉ).
  2. Kryt zapaľovacej sviečky nie je bezpečne pripojený.
  3. Elektróda zapaľovacej sviečky je mokrá alebo znečistená.
  4. Nesprávna medzera zapaľovacej sviečky.
  5. Kryt zapaľovacej sviečky je zlomený.
  6. Vypnutý istič (iba modely s elektrickým štartom).
  7. Nesprávne časovanie zapaľovania alebo chybný systém zapaľovania.
 SÚVISIACE SO ZAPAĽOVANÍM (ISKROU):
  1. Prepínač napájania otočte do polohy ON (ZAPNUTÉ).
  2. Správne pripojte kryt zapaľovacej sviečky.
  3. Vyčistite zapaľovaciu sviečku.
  4. Upravte medzeru zapaľovacej sviečky.
  5. Vymeňte kryt zapaľovacej sviečky.
  6. Resetujte istič. Ak istič naďalej vypadáva, skontrolujte kabeláž a štartér.
  7. Nechajte kvalifikovaného technika diagnostikovať/opraviť systém zapaľovania.
SÚVISIACE S KOMPRESIOU:
  1. Valec nie je mazaný. Problém po dlhšom skladovaní.
  2. Uvoľnená alebo zlomená zapaľovacia sviečka. (Pri pokuse o naštartovanie sa ozve syčivý zvuk.)
  3. Uvoľnená hlava valca alebo poškodené tesnenie hlavy. (Pri pokuse o naštartovanie sa ozve syčivý zvuk.)
  4. Ventily motora alebo zdvíhadlá sú nesprávne nastavené alebo zaseknuté.
 SÚVISIACE S KOMPRESIOU:
  1. Nalejte lyžicu oleja do otvoru zapaľovacej sviečky.
    Niekoľkokrát pretočte motor a skúste znova naštartovať.
  2. Utiahnite zapaľovaciu sviečku. Ak to nefunguje, vymeňte zapaľovaciu sviečku. Ak problém pretrváva, môže ísť o problém s tesnením hlavy.
  3. Utiahnite hlavu. Ak to problém nevyrieši, vymeňte tesnenie hlavy.
  4. Nechajte kvalifikovaného technika diagnostikovať/opraviť systém zapaľovania.
SÚVISIACE S OLEJOM:
  1. Nízka hladina motorového oleja.
  2. Motor namontovaný na svahu, čo spúšťa vypnutie pri nízkej hladine oleja.
 SÚVISIACE S OLEJOM:
  1. Doplňte motorový olej na správnu úroveň.
    Pred KAŽDÝM použitím skontrolujte motorový olej.
  2. Prevádzkujte motor na rovnom povrchu. Skontrolujte hladinu motorového oleja.
Motor sa zastaví pri veľkom zaťažení
  1. Znečistený vzduchový filter.
  2. Motor beží studený.
  1. Vyčistite alebo vymeňte prvok.
  2. Pred prevádzkou zariadenia nechajte motor zahriať.
Motor vynecháva
  1. Uvoľnený kryt zapaľovacej sviečky.
  2. Nesprávna medzera zapaľovacej sviečky alebo poškodená zapaľovacia sviečka.
  3. Chybný kryt zapaľovacej sviečky.
  4. Starý alebo nekvalitný benzín.
  5. Nesprávna kompresia.
  1. Skontrolujte káblové pripojenia.
  2. Upravte medzeru alebo vymeňte zapaľovaciu sviečku.
  3. Vymeňte kryt zapaľovacej sviečky.
  4. Používajte iba čerstvý bezolovnatý benzín s oktánovým číslom 87+ ošetrený stabilizátorom. Nepoužívajte benzín s viac ako 10 % etanolu (E15, E20, E85 atď.).
  5. Diagnostikujte a opravte kompresiu. (Použite časť Motor nenaštartuje: SÚVISIACE S KOMPRESIOU.)
Motor sa náhle zastaví
  1. Vysoká hladina oxidu uhoľnatého. Rozsvieti sa červené svetlo na snímači oxidu uhoľnatého.
  2. Alarm CO senzora krátko po spustení nepretržite bliká nažlto.
  3. Alarm CO senzora nepretržite bliká nažlto po dlhšej prevádzke.
  4. Vypnutie pri nízkej hladine oleja.
  5. Palivová nádrž je prázdna alebo plná nečistého alebo nekvalitného benzínu.
  6. Chybné viečko palivovej nádrže vytvára podtlak, ktorý zabraňuje správnemu prietoku paliva.
  7. Chybné magneto.
  8. Odpojený alebo nesprávne pripojený kryt zapaľovacej sviečky.
  1. Okamžite opustite oblasť a nechajte ju dôkladne vetrať.
    Generátor prevádzkujte iba vonku.
  2. Porucha snímača oxidu uhoľnatého. Snímač potrebuje servis. Čo najskôr zavolajte na číslo 1-888-866-5797. Nepoužívajte generátor, kým snímač správne nefunguje.
  3. Uistite sa, že generátor prevádzkujete v rámci menovitej teploty okolia; dodržujte minimálnu vzdialenosť 1,5 m zo všetkých strán.
  4. Doplňte motorový olej na správnu úroveň. Pred KAŽDÝM použitím skontrolujte motorový olej.
  5. Naplňte palivovú nádrž čerstvým bezolovnatým benzínom s oktánovým číslom 87+ ošetreným stabilizátorom.
    Nepoužívajte benzín s viac ako 10 % etanolu (E15, E20, E85 atď.).
  6. Otestujte/vymeňte viečko palivovej nádrže.
  7. Nechajte kvalifikovaného technika opraviť magneto.
  8. Zaistite kryt zapaľovacej sviečky.
Motor klepe
  1. Starý alebo nekvalitný benzín.
  2. Motor je preťažený.
  3. Nesprávne časovanie zapaľovania, nahromadenie usadenín, opotrebovaný motor alebo iné mechanické problémy.
  1. Naplňte palivovú nádrž čerstvým bezolovnatým benzínom s oktánovým číslom 87+ ošetreným stabilizátorom.
    Nepoužívajte benzín s viac ako 10 % etanolu (E15, E20, E85 atď.). Neprekračujte menovité zaťaženie zariadenia.
  2. Nechajte kvalifikovaného technika diagnostikovať a opraviť motor.
  3. Nechajte kvalifikovaného technika diagnostikovať a opraviť motor.
Motor strieľa do výfuku
  1. Nečistý alebo nekvalitný benzín.
  2. Motor je príliš studený.
  3. Zaseknutý sací ventil alebo prehriaty motor.
  4. Nesprávne časovanie.
  1. Naplňte palivovú nádrž čerstvým bezolovnatým benzínom s oktánovým číslom 87+ ošetreným stabilizátorom.Nepoužívajte benzín s viac ako 10 % etanolu (E15, E20, E85 atď.).
  2. Používajte prísady do paliva a oleja do chladného počasia, aby ste zabránili spätnému chodu.
  3. Nechajte kvalifikovaného technika diagnostikovať a opraviť motor.
  4. Skontrolujte časovanie motora.

warning Pri diagnostike alebo servise zariadenia alebo motora dodržiavajte všetky bezpečnostné opatrenia.

V prípade technických otázok volajte na číslo 1-888-866-5797.

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť Predator 6500 Watt, 59205 - Manuál pre prenosný generátor na benzínový pohon

Dostupné jazyky

Súvisiace návody pre Predator 59205

Obsah
