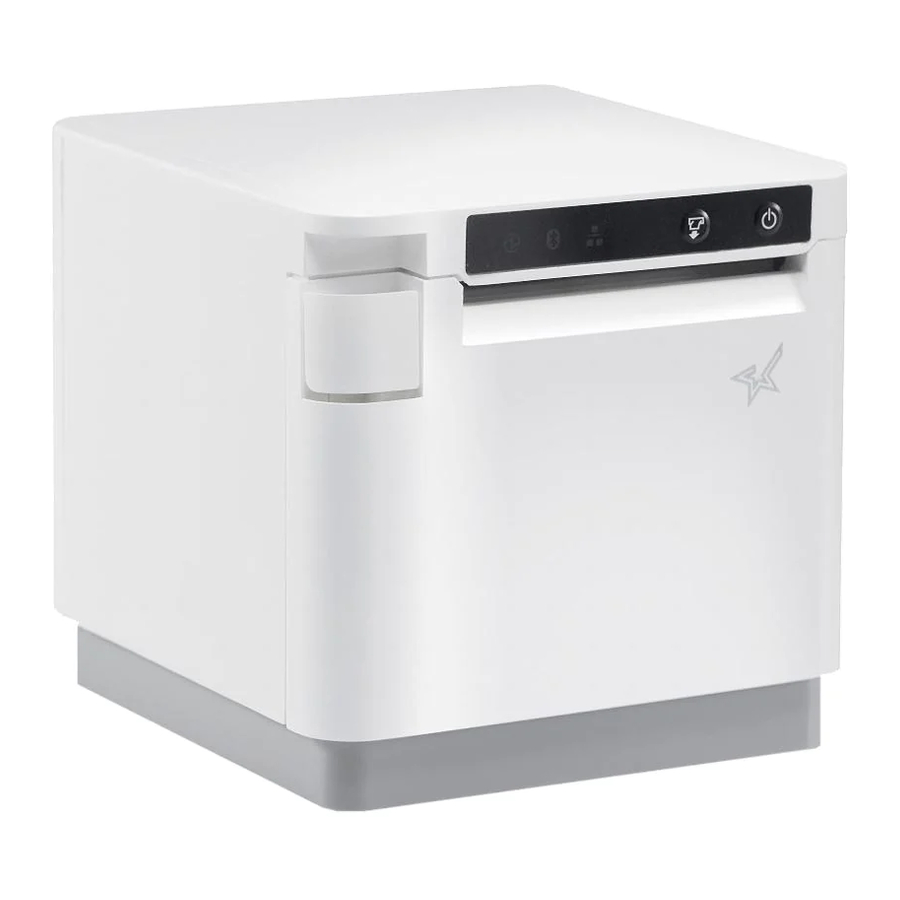

Príručka rýchleho nastavenia Star mC-Print3 MCP31CB

Obsah

1 Úvod
2 Skontrolujte dodávané príslušenstvo
3 Inštalácia tlačiarne
4 Pripojenie tabletu alebo PC k tlačiarni
5 Referencie
6 Stiahnuť návod
7 V iných jazykoch

Úvod

Tento dokument vysvetľuje postup používania mC-Print3. Po prečítaní ho starostlivo uschovajte.

Skontrolujte dodávané príslušenstvo

Ak niektoré z častí balenia chýbajú alebo sú poškodené, kontaktujte predajcu, u ktorého ste produkt zakúpili.
* Príslušenstvo sa líši v závislosti od regiónu, kde bola tlačiareň zakúpená

Čo dokáže nástroj
Nástroj sa dá použiť na zmenu nastavení tlačiarne a periférnych zariadení
Príklady:

Párovanie cez Bluetooth®
Zmeny pamäťového prepínača, registrácia loga
Nastavenia Bluetooth, nastavenia LAN
Kontrola, či pripojené zariadenie podporuje USB PD (Power Delivery)
Aktualizácia/diagnostika firmvéru
Ukážková tlač atď.

Ak chcete používať nástroj, stiahnite si ho zo stránky.
Stiahnutie nástroja mC-Print3
www.star-m.jp/mcprint-app.html
Ak chcete vykonať nastavenie pomocou tejto príručky, prejdite na krok 1.

Inštalácia tlačiarne

Inštalácia kotúča papiera
Potiahnite otváraciu páčku a otvorte kryt tlačiarne .

Pred vložením papiera odstráňte vôľu kotúča papiera, vložte kotúč papiera podľa obrázku.

Vytiahnite koniec kotúča papiera rovno , a oboma rukami zatvorte kryt tlačiarne .

Pri použití 58 mm kotúča nainštalujte dodaný vodiaci prvok kotúča papiera.

S výrezom A (trojuholníková značka) vodiaceho prvku kotúča papiera smerujúcim nadol, nakloňte vodiaci prvok doprava a vložte ho .
Umiestnite tak, aby bol výrez A zarovnaný s rebrom B hlavnej jednotky, potom posuňte vodiaci prvok sprava .

Keď sa posuvný vodiaci prvok kotúča papiera zastaví, postavte ho vertikálne a zatlačte, kým nezapadne na miesto .

Ak chcete zmeniť šírku papiera, je potrebné zmeniť nastavenie pamäťového prepínača. Podrobnosti nájdete v online príručke.

Zapnutie napájania hlavnej jednotky
Vložte nechty do medzier na pravej a ľavej strane zadného krytu na zadnej strane tlačiarne a potom kryt odstráňte.

Pripojte napájací kábel k AC adaptéru a pripojte konektor kábla k tlačiarni podľa obrázku . Zasuňte zástrčku do zásuvky .

Stlačte tlačidlo napájania a uistite sa, že svieti LED (modrá) .

Pripojenie tabletu alebo PC k tlačiarni
1. Pripojenie terminálu Android k tlačiarni

Bluetooth rozhranie
Otvorte Nastavenia smartfónu/tabletu - Obrazovku pripojenia a vyberte Bluetooth.

Zapnite Bluetooth. Vyberte zobrazené zariadenie USB PD (Power Delivery). Postupujte podľa nižšie uvedeného postupu a prepnite USB-C názov (mC-Print3-XXXXX). mC-Print3-XXXXX mC-Print3-XXXXX funkciu na "Iba dáta" ("Data only").
Názov zariadenia, ktorý sa zobrazí počas párovania, sa líši v závislosti od produktu. Dá sa to skontrolovať z ***Bluetooth Information*** [Dev Name] v zozname, ktorý sa vytlačí pri testovacej tlači tlačiarne (Pre testovaciu tlač zapnite napájanie podržaním tlačidla FEED.)

Keď sa v časti "SPÁROVANÉ ZARIADENIA" ("PAIRED DEVICES") zobrazí vybratý názov zariadenia, párovanie je dokončené.

USB rozhranie
Budete potrebovať:

USB kábel (C-C dodávaný s tlačiarňou

Pripojte USB kábel ku konektoru tlačiarne USB-C® .

Pripojte druhú zástrčku k smartfónu/tabletu .

Ak sa vaše zariadenie so systémom Android nemôže pripojiť k tlačiarni, nemusí podporovať USB PD (Power Delivery). Postupujte podľa nižšie uvedeného postupu a prepnite funkciu USB-C na "Iba dáta" ("Data only").

Káblové LAN rozhranie
Budete potrebovať:

Komerčne dostupný LAN kábel

Pripojte LAN kábel ku konektoru tlačiarne LAN .

Pripojte druhú zástrčku ku konektoru smerovača, rozbočovača alebo iného zariadenia LAN .

DHCP je predvolene povolené pre káblové nastavenia LAN. Ak chcete neustále používať rovnakú IP adresu, nastavte statickú IP 2 adresu pred použitím.
Postup nastavenia statickej IP adresy nájdete v online príručke.

Manuálne prepnutie funkcie USB-C (Pre použitie USB rozhrania)
Ak pripojenie komunikácie nie je úspešné, postupujte podľa nižšie uvedeného postupu a prepnite funkciu USB-C.

Zapnite napájanie tlačiarne.
Potiahnite otvorenú páku a potom otvorte kryt tlačiarne.
Stlačte tlačidlo FEED na 5 sekúnd (LED dióda červeno bliká).

Stlačte a uvoľnite tlačidlo FEED na výber funkcie USB-C.

LED	Funkcia USB-C	Popis testovacej tlače
Červené blikanie	Iba dáta	USB-C: Iba dáta
Modré blikanie	Iba napájanie	USB-C: Iba napájanie
Fialové blikanie	Napájanie a dáta	USB-C: Napájanie / Dáta

Zatvorte kryt tlačiarne a potom uložte vybratú funkciu v kroku .
Skontrolujte stav uloženej funkcie pri testovacej tlači.

Pripojenie tabletu alebo PC terminálu so systémom Windows k tlačiarni

Inštalácia ovládača pre Windows

Stiahnite si [mCollection Printer Software].
Extrahujte stiahnutý softvér a spustite "Setup.exe".
Postupujte podľa pokynov sprievodcu a dokončite inštaláciu softvéru. nastavenia a vykonajte test prevádzky.

Ovládač pre Windows je súčasťou softvéru mCollection Printer Software. Softvér mCollection Printer Software sa dá použiť na konfiguráciu nastavení tlačiarne a vykonanie testu prevádzky.

Stiahnite si ovládač StarPRNT pre mCollection Windows

www.star-m.jp/mcprint-wsw.html

Bluetooth rozhranie
Windows 10
*Postupy pre Windows 7 alebo 8.1 nájdete v online príručke.
Otvorte Nastavenia (Settings) a vyberte [Zariadenia] - [Bluetooth a iné zariadenia].
Zapnite Bluetooth.

Vyberte [Tlačiarne a skenery] - [Pridať tlačiareň alebo skener].

Vyberte zobrazený názov zariadenia (mC-Print3- XXXXX) a kliknite alebo ťuknite na [Pridať zariadenie].

Názov zariadenia, ktorý sa zobrazuje počas párovania, sa líši v závislosti od produktu. Dá sa skontrolovať z ***Informácie o Bluetooth*** [Dev Name] v zozname, ktorý sa vytlačí pri testovacej tlači tlačiarne (Pri testovacej tlači zapnite napájanie podržaním tlačidla FEED.)

Keď sa zariadenie zobrazí v časti „Tlačiarne a skenery“, párovanie je dokončené.

Po niekoľkých okamihoch sa zobrazí správa „Ovládač nie je k dispozícii“, párovanie je však dokončené.

USB rozhranie
Budete potrebovať:

USB kábel (C-C) dodaný s tlačiarňou

Pred pripojením USB kábla sa uistite, že ste nainštalovali ovládač pre Windows.

Pripojte USB kábel ku konektoru USB-C tlačiarne .

Pripojte druhú zástrčku ku konektoru tabletu/PC so systémom Windows .

Ak sa vaše zariadenie so systémom Windows nemôže pripojiť k tlačiarni, nemusí mCollection Windows driver podporovať USB PD (Power Delivery).
Pozrite si časť „Manuálne prepínanie funkcie USB-C“ na prvej strane tejto príručky a potom prepnite funkciu na „Iba dáta“.

Káblové LAN rozhranie
Budete potrebovať:

Komerčne dostupný LAN kábel

Pripojte LAN kábel ku konektoru LAN tlačiarne .

Pripojte druhú zástrčku ku konektoru pred pripojením USB kábla. smerovača, rozbočovača alebo iného zariadenia LAN .

DHCP je predvolene povolené pre nastavenia káblovej siete LAN. Ak chcete neustále používať rovnakú IP adresu, pred použitím nastavte statickú IP adresu.
Postup nastavenia statickej IP adresy nájdete v online príručke.

Pripojenie terminálu Mac/Linux k tlačiarni

Stiahnite si ovládač Mac CUPS alebo ovládač Linux CUPS.
Podrobnosti nájdete v online príručke.

Stiahnite si ovládač Mac CUPS
www.star-m.jp/mac-cps.html
Stiahnite si ovládač Linux CUPS
www.star-m.jp/linux-cps.html

Pripojenie zariadenia iOS a tlačiarne cez káblovú sieť LAN

Pripojenie USB/Bluetooth so zariadeniami iOS nie je podporované.

Káblové LAN rozhranie
Budete potrebovať:

Bežne dostupný LAN kábel

Obrázok pripojenia

DHCP je predvolene povolené pre nastavenia káblového LAN. Ak chcete neustále používať rovnakú IP adresu, pred použitím nastavte statickú IP adresu.
Postup nastavenia statickej IP adresy nájdete v online príručke.

Pripojte LAN kábel ku konektoru LAN tlačiarne .

Pripojte druhý konektor ku konektoru smerovača, rozbočovača alebo iného zariadenia LAN .

Inštalácia zadného krytu

Inštalácia zadného krytu na zadnú stranu tlačiarne
Zatlačte háčiky A v spodnej časti zadného krytu do zárezov v hlavnej jednotke tlačiarne , potom zasuňte háčiky B na ľavej a pravej strane zadného krytu do hlavnej jednotky tlačiarne, kým nezacvaknú na miesto .

Inicializácia komunikačných nastavení (pre Bluetooth a káblové LAN rozhranie)
Ak komunikačné pripojenie nie je úspešné, postupujte podľa nižšie uvedeného postupu a inicializujte komunikačné nastavenie.
Po inicializácii znova vykonajte pripojenie od začiatku 3-A, B alebo D.
<Postup>
Skontrolujte, či je tlačiareň vypnutá (OFF). Vložte pero s malým hrotom alebo podobný predmet a stlačte tlačidlo RESET na zadnej strane
