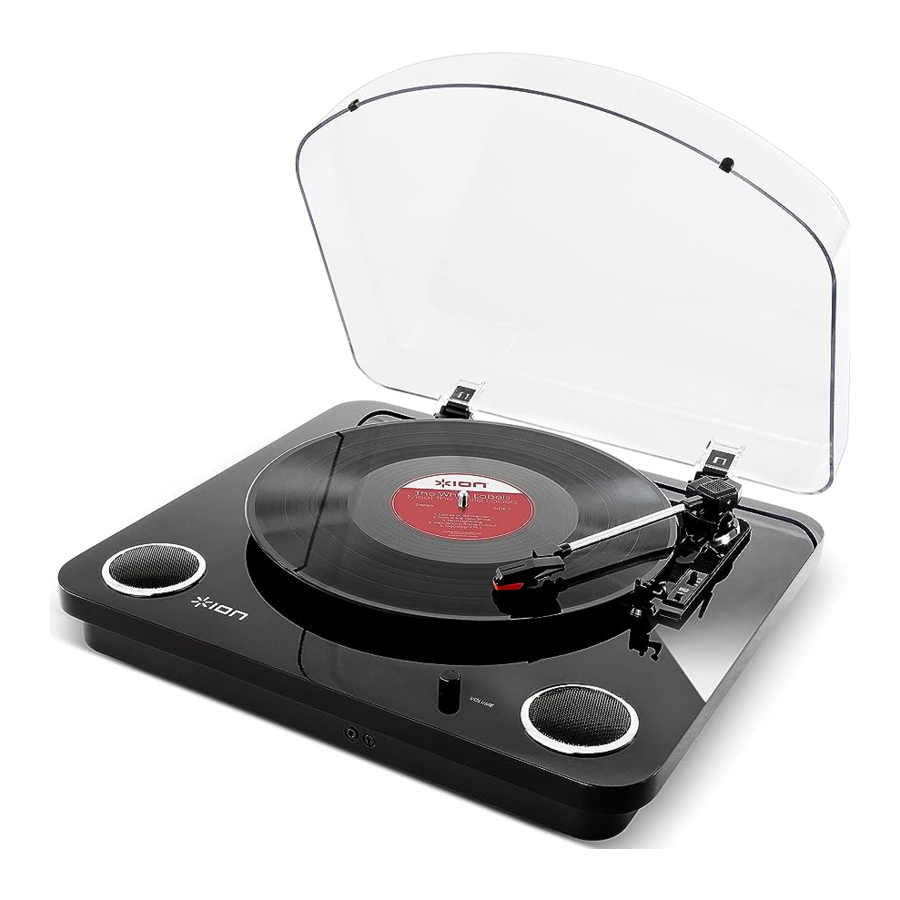

Ion Max LP - Navodila za gramofon za pretvorbo s stereo zvočniki

Vsebina škatle

Prepričajte se, da so v škatli vključeni spodaj navedeni elementi:

• Max LP
• Napajalnik
• Pokrov proti prahu
• USB kabel
• Pomožni vhodni kabel
• Podloga iz filca
• Adapter 45 RPM
• CD s programsko opremo
• Navodila za hiter začetek
• Priročnik o varnosti in garanciji

PRED UPORABO IZDELKA PREBERITE KNJIŽICO Z VARNOSTNIMI NAVODILI

Priključitev pokrova proti prahu na Max LP

Za pritrditev priloženega pokrova proti prahu sledite tem navodilom:

1. Poravnajte pokrov proti prahu s tečaji na zadnji plošči gramofona.
2. Pritrdite pokrov proti prahu na tečaje in pritisnite navzdol, da se zaskočijo.

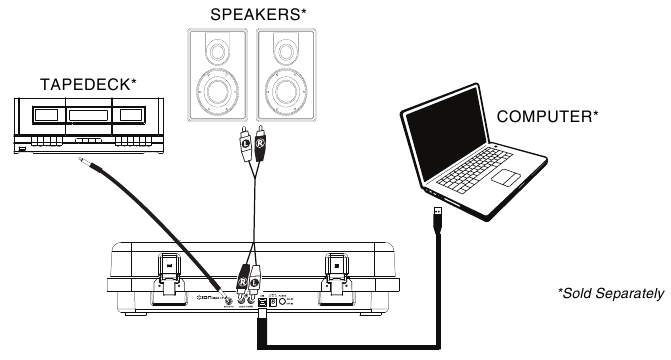

Shema povezav

Ker ima Max LP vgrajene zvočnike, za poslušanje vaših vinilnih plošč ni treba priključiti zvočnikov. Če pa želite priključiti svoje zvočnike, si oglejte naslednjo shemo.

Uporaba Max LP z vašim računalnikom

Predvajanje

Obstajajo 3 načini za poslušanje vaših vinilnih plošč z Max LP:

1. Glasbo lahko preprosto poslušate z uporabo notranjih zvočnikov Max LP.
2. Če raje uporabljate svoje stereo zvočnike, lahko priključite RCA izhode Max LP na stereo sistem ali na aktivne zvočnike. Ne priključujte jih na vhode nivoja phono; RCA izhodi Max LP so linijski in lahko poškodujejo napravo z vhodi nivoja phono. (Sprejemljiva je katera koli druga standardna vrsta vhoda, kot so CD, Aux In ali Tape).
3. Poslušate lahko prek zvočnikov računalnika ali s slušalkami, priključenimi na računalnik, ko je vhodna naprava zvočne kartice vašega računalnika nastavljena na USB PnP Audio Device ali USB Audio Device, odvisno od vašega operacijskega sistema Windows (USB PnP Audio Device v sistemu Mac OS X) in da spremljate zvok s programsko opremo EZ Vinyl/Tape Converter ali podobno programsko opremo (Max LP ni mogoče uporabiti kot napravo za predvajanje zvoka vašega računalnika.). Za podrobnosti o tem, kako konfigurirati predvajanje zvoka, glejte razdelek Nastavitev zvočne kartice vašega računalnika kot privzete naprave za predvajanje.

Snemanje

Za snemanje glasbe v računalnik lahko uporabite ION EZ Vinyl/Tape Converter. EZ Vinyl/Tape Converter olajša pretvorbo vaše glasbe v digitalne datoteke. Ko končate s pretvorbo vinila, lahko nato posnamete na CD ali naložite na prenosne medijske naprave.

Za namestitev programske opreme vstavite priloženi CD v računalnik in sledite navodilom na zaslonu.

1. Ko je EZ Vinyl/Tape Converter nameščen v vašem računalniku, uporabite priloženi USB kabel za priključitev USB vhoda Max LP na razpoložljiv USB vhod na vašem računalniku.
2. V računalniku lahko odprete EZ Vinyl/Tape Converter tako, da odprete Start Menu (Začetni meni) „All Programs (Vsi programi) (Windows) ali meni Applications (Aplikacije) (Mac).
3. Sledite navodilom na zaslonu za nastavitev snemanja. Ko ste pozvani, da predvajate glasbo, premaknite ročico Max LP nad ploščo, da začnete predvajanje.
   Opomba: Če želite poslušati ploščo med predvajanjem, poslušajte prek zvočnikov računalnika ali priključite RCA izhode Max LP na stereo sistem ali aktivne zvočnike. Max LP mora biti priključen na računalnik, da lahko EZ Vinyl/Tape Converter preide na naslednji korak.
4. Ko končate s snemanjem, dvignite ročico Max LP s plošče in jo vrnite v sponko za ročico.

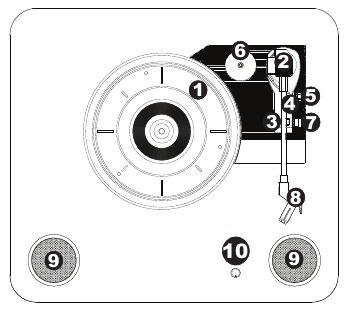

Funkcije

1. Plošča – Sem postavite svojo ploščo.
2. Ročica* – Ročico lahko dvignete in spustite ročno ali s pritiskom na ročico za dvig/spust. Upoštevajte, da je treba ročico premakniti iz položaja mirovanja (na sponki za ročico), da se aktivira motor gramofona. Ko ročico vrnete v položaj mirovanja, se bo motor gramofona izklopil, če je vklopljena funkcija Autostop.
3. Sponka za ročico – Ta posebej zasnovana sponka za ročico pritrdi ročico, ko miruje ali ko ni v uporabi. Sponka za ročico je zasnovana tako, da ostane v zgornjem položaju, ko je odklenjena.
4. Ročica za dvig/spust – Dvigne in spusti ročico.
5. Stikalo 33 / 45 / 78 – To stikalo nadzoruje RPM plošče gramofona. Če se plošča ne predvaja s pravilno hitrostjo, si oglejte razdelek Odpravljanje težav za podrobnosti o tem, kako to rešiti.
6. Držalo adapterja 45 RPM – Drži priloženi adapter 45 RPM. Ko adapterja ne uporabljate, ga postavite v to držalo.

Odstranite plastični pokrov kartuše (pokrov igle) pred uporabo gramofona.

*
Nadomestno kartušo/iglo lahko kupite tako, da se obrnete na oddelek za dele ION Audio na 401-658-3743 (ZDA), po e-pošti na parts@ionaudio.com ali z obiskom ionaudio.com/products/accessories.

7. Stikalo Autostop – To stikalo vklopi ali izklopi funkcijo autostop. Ko je funkcija autostop vklopljena, se bo plošča začela vrteti, ko bo ročica postavljena nad ploščo, in se bo prenehala vrteti, ko bo plošča dosegla konec. (Ko je funkcija autostop izklopljena, se bo plošča vedno vrtela ne glede na položaj ročice.)
   Opomba: Če se vaša vinilna plošča ustavi, preden doseže konec glasbe, izklopite funkcijo Autostop za to določeno ploščo.
   To je na splošno priporočljivo za plošče 45 RPM.
8. Glava – Glava ION z iglo in keramično kartušo. Odstranite plastični pokrov z igle, preden predvajate ploščo.
9. Zvočniki – Poslušajte zvok s predvajane vinilne plošče.
10. Glasnost – Nadzoruje raven zvočnega izhoda notranjih zvočnikov in izhoda za slušalke.
11. Priključek za slušalke – Priključite slušalke (naprodaj posebej) za poslušanje predvajanja vinila.

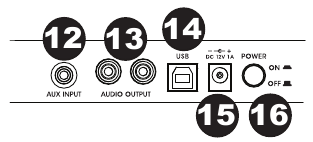

12. Pomožni vhod – Priključite drug vir zvoka, kot so kasete, na ta stereo 1/8" (3,5 mm) vhod, da digitalno pretvorite vir prek USB povezave v računalnik.
13. RCA izhod** – Zvok s predvajane vinilne plošče se pošlje na ta linijski koaksialni zvočni izhod. Tega ne smete priključiti na naprave nivoja phono. (Če še nimate RCA kabla, ga lahko najdete pri lokalnem prodajalcu elektronike.)
14. USB zvočni izhod – Uporabite priloženi USB kabel za priključitev gramofona na računalnik. USB povezava bo poslala zvok iz gramofona v vaš računalnik. Za informacije si oglejte razdelek Uporaba Max LP z vašim računalnikom v tem priročniku.
15. Napajanje – Uporabite priloženi adapter za priključitev na stensko napajanje.
16. Gumb za vklop – Pritisnite ta gumb za vklop/izklop Max LP.

**
RCA izhodi so LINJSKI. Priključite jih samo na LINJSKE vhode. Če priključite napravo LINJSKEGA nivoja v vhod PHONO nivoja, lahko poškodujete sprejemnik.

Odpravljanje težav

Če imate kakršne koli težave, si oglejte spodnje korake za odpravljanje težav, pa tudi tiste v priročniku EZ Vinyl/Tape Converter, ki je priložen temu izdelku.

Pri snemanju glasbe v računalnik ne slišim zvoka:

• Prepričajte se, da je Max LP vklopljen in da je igla na plošči.
• Prepričajte se, da je Max LP izbran kot privzeta naprava za snemanje vašega računalnika (glejte spodnja navodila).
• Odklopite in nato ponovno priključite USB kabel, ki povezuje Max LP z vašim računalnikom.
  Prepričajte se, da so zvočniki računalnika vklopljeni in da glasnost ni izključena. Poskusite povečati glasnost na vgrajenih zvočnikih Max LP z gumbom za glasnost na zgornji plošči Max LP.
• Če poslušate prek zvočnikov računalnika, se prepričajte, da so ti zvočniki izbrani kot privzeta naprava za predvajanje vašega računalnika (glejte spodnja navodila). Lahko pa priključite RCA izhode Max LP na stereo sistem ali aktivne zvočnike. Ne jih priključujte na vhode nivoja phono; RCA izhodi Max LP so linijski in lahko poškodujejo napravo z vhodi nivoja phono.
  (Opomba: RCA izhodi spremljajo signal, ki prihaja iz gramofona, ne signala, ki prihaja iz vašega računalnika.)

Pri predvajanju glasbe ne slišim zvoka:

• Če predvajate glasbo z vinila:
  • Prepričajte se, da je Max LP vklopljen in da je igla na plošči.
  • Priključite RCA izhode Max LP na stereo sistem ali aktivne zvočnike.
    (Ne jih priključujte na vhode nivoja phono; RCA izhodi Max LP so linijski in lahko poškodujejo napravo z vhodi nivoja phono.)
  • Prepričajte se, da ste prilagodili gumb za glasnost na gramofonu, da boste slišali predvajanje vinilne plošče prek vgrajenih zvočnikov.
• Če predvajate glasbo iz svojega računalnika:
  • Prepričajte se, da je glasnost predvajalnika glasbe v vaši programski opremi povečana.
  • Prepričajte se, da je glasnost vašega računalnika povečana.
  • Prepričajte se, da so zvočniki vašega računalnika izbrani kot privzeta naprava za predvajanje vašega računalnika (glejte spodnja navodila). (Max LP ni mogoče uporabiti kot napravo za predvajanje zvoka vašega računalnika.)

Pri uporabi gramofona slišim brnenje prek zvočnika ali prenosnika:

• Če snemate na prenosnik:
  • Priključite prenosnik na ozemljeno napajanje (3-žilni vtič).
• Če predvajate prek zvočnika:
  • Prepričajte se, da uporabljate napajalnik 12V 1A, ki je bil priložen vašemu izdelku.
  • Če je vaša glasnost na največ, jo poskusite zmanjšati, dokler se brnenje ne ustavi.

Moj gramofon ne oddaja zvoka ali pa je glasba zadušena:

• Odstranite pokrov z igle.

Jermen gramofona je padel dol:

• Ponovno pritrdite jermen na gramofon. Za podrobnosti o tem, kako to storiti, si oglejte vodnik na ionaudio.com/turntablebelt.

Moj gramofon se ne vrti:

• Prepričajte se, da je gramofon vklopljen (stikalo za vklop na zadnji strani).
• Prepričajte se, da je vklopljena funkcija autostop in da je ročica postavljena nad ploščo (če je funkcija autostop izklopljena, bi se moral vedno vrteti, ko je vklopljen).
• Če zgornji koraki ne pomagajo, boste morda morali ponovno pritrditi jermen gramofona.
  Za podrobnosti o tem, kako to storiti, si oglejte vodnik na ionaudio.com/turntablebelt.

Moja plošča se ne predvaja s pravilno hitrostjo; njena višina je previsoka ali prenizka:

• Prepričajte se, da je stikalo 33 / 45 / 78 nastavljeno na pravilno hitrost za vašo ploščo.
• Če je stikalo 33 / 45 / 78 pravilno nastavljeno in je hitrost še vedno nekoliko napačna, storite naslednje:
  1. Na spodnji strani Max LP poiščite gumijasto blazinico s hitrostjo RPM, ki jo želite prilagoditi, in nežno dvignite gumijasto blazinico, da jo odstranite.
  2. Za nastavitev 45 in 33 RPM potisnite skozi gumijasto tesnilo in privijte/odvijte vijak s križnim izvijačem, da natančno nastavite hitrost RPM.
  3. Za nastavitev 78 RPM privijte/odvijte vijak s ploščatim izvijačem.

Nastavitev zvočne kartice vašega računalnika kot privzete naprave za predvajanje

• Windows XP: Kliknite Start Menu (Začetni meni) „ Control Panel (Nadzorna plošča) (ali Settings (Nastavitve) „ Control Panel (Nadzorna plošča) v klasičnem pogledu) „ Sound and Audio Devices (Zvok in zvočne naprave). Kliknite zavihek Audio (Zvok) in pod Sound playback (Predvajanje zvoka) izberite zvočno kartico vašega računalnika kot privzeto napravo.
• Windows Vista: Kliknite Start Menu (Začetni meni) „ Control Panel (Nadzorna plošča) (ali Settings (Nastavitve) „ Control Panel (Nadzorna plošča) v klasičnem pogledu) „ Hardware and Sound (Strojna oprema in zvok) „ Sound (Zvok). Kliknite zavihek Playback (Predvajanje) in izberite zvočno kartico vašega računalnika kot privzeto napravo.
• Windows 7: Kliknite Start Menu (Začetni meni) „ Control Panel (Nadzorna plošča) „ Sound (Zvok). Kliknite zavihek Playback (Predvajanje) in izberite zvočno kartico vašega računalnika kot privzeto napravo.
• Windows 8: V meniju Start (Začetni meni) kliknite spodnji levi kot zaslona, da se vrnete na namizje. V spodnjem desnem kotu opravilne vrstice poiščite ikono za nadzor glasnosti "Speaker" (Zvočnik). Z desno miškino tipko kliknite zvočnik in izberite Playback Devices (Naprave za predvajanje). Prikazati bi se morala nadzorna plošča Windows Sound (Zvok Windows), nastavljena na zavihek Playback (Predvajanje). Če zvočna kartica vašega računalnika nima zelene oznake "check mark" (kljukica) poleg sebe, jo kliknite z desno miškino tipko in izberite "Set as Default Device" (Nastavi kot privzeto napravo).
• Mac: Kliknite zgornjo levo ikono "apple" (jabolko) in nato kliknite System Preferences (Sistemske nastavitve) „ Sound (Zvok). Kliknite zavihek Output (Izhod).
  V meniju izberite Internal Speakers (Notranji zvočniki), če uporabljate notranje zvočnike računalnika, ali izberite Headphones (Slušalke), če uporabljate zvočnike ali slušalke, priključene na 1/8" izhod za slušalke računalnika.

Nastavitev Max LP kot privzete naprave za snemanje

• Windows XP: Kliknite Start Menu (Začetni meni) „ Control Panel (Nadzorna plošča) (ali Settings (Nastavitve) „ Control Panel (Nadzorna plošča) v klasičnem pogledu) „ Sound and Audio Devices (Zvok in zvočne naprave). Kliknite zavihek Audio (Zvok) in pod Sound recording (Snemanje zvoka) izberite USB PnP Audio Device kot privzeto napravo.
• Windows Vista: Kliknite Start Menu (Začetni meni) „ Control Panel (Nadzorna plošča) (ali Settings (Nastavitve) „ Control Panel (Nadzorna plošča) v klasičnem pogledu) „ Hardware and Sound (Strojna oprema in zvok) „ Sound (Zvok). Kliknite zavihek Recording (Snemanje) in izberite USB Audio Device kot privzeto napravo.
• Windows 7: Kliknite Start Menu (Začetni meni) „ Control Panel (Nadzorna plošča) „ Sound (Zvok). Kliknite zavihek Recording (Snemanje) in izberite USB Audio Device kot privzeto napravo.
• Windows 8: V meniju Start (Začetni meni) kliknite spodnji levi kot zaslona, da se vrnete na namizje. V spodnjem desnem kotu opravilne vrstice poiščite ikono za nadzor glasnosti "Speaker" (Zvočnik). Z desno miškino tipko kliknite zvočnik in izberite Playback Devices (Naprave za predvajanje). V nadzorni plošči Windows Sound (Zvok Windows) izberite zavihek Recording (Snemanje). Če USB PnP Audio Device nima zelene oznake "check mark" (kljukica) poleg sebe, jo kliknite z desno miškino tipko in izberite "Set as Default Device" (Nastavi kot privzeto napravo).
• Mac: Kliknite zgornjo levo ikono "apple" (jabolko) in nato kliknite System Preferences (Sistemske nastavitve) „ Sound (Zvok). Kliknite zavihek Input (Vhod). V meniju izberite USB PnP Audio Device kot napravo.

Podpora

• Za najnovejše sistemske zahteve, informacije o združljivosti in registracijo izdelka obiščite spletno mesto ION: ionaudio.com
• Za najnovejše informacije o tem izdelku obiščite ionaudio.com/maxlp
• Za dodatno podporo za izdelek obiščite ionaudio.com/support
• Za informacije o varnosti/garanciji obiščite ionaudio.com/warranty
