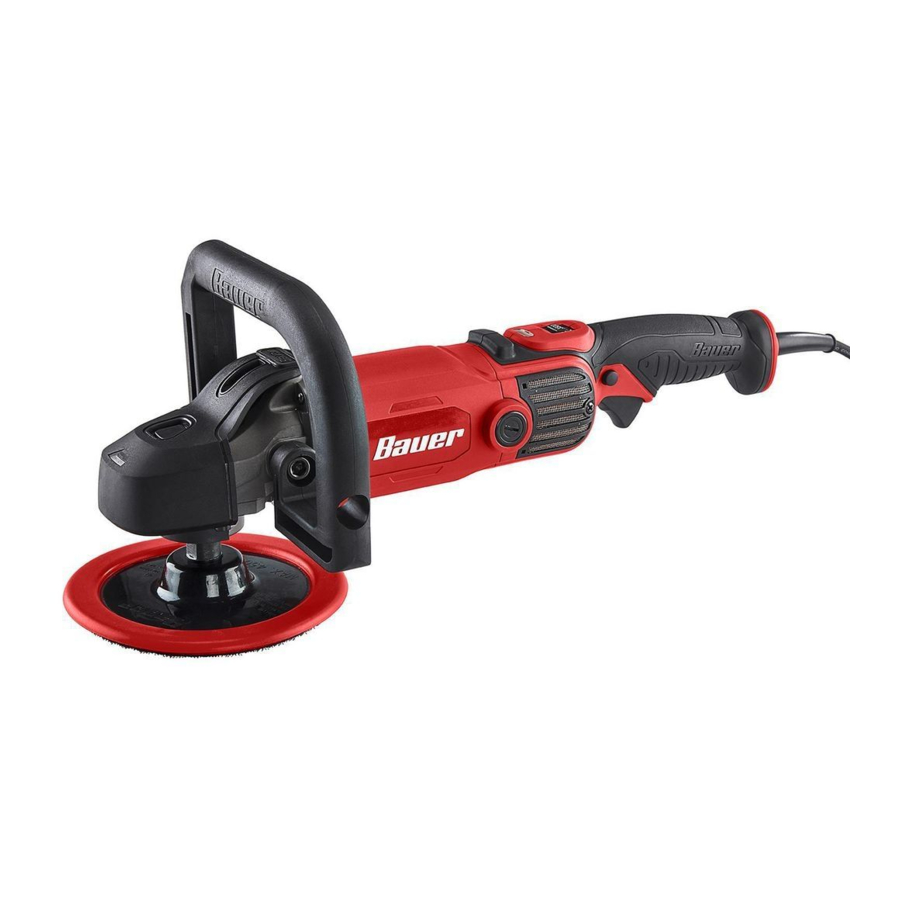

Bauer 1913E-B, 56792 - 7 inç Değişken Hızlı Döner Polisaj/Zımpara Makinesi Kılavuzu

Bu Kılavuzu Saklayın
Bu kılavuzu güvenlik uyarıları ve önlemleri, montaj, çalıştırma, inceleme, bakım ve temizlik prosedürleri için saklayın. Ürünün seri numarasını, montaj şemasının yanındaki kılavuzun arkasına yazın (veya ürünün numarası yoksa satın alma ayını ve yılını). Bu kılavuzu ve faturayı ileride başvurmak üzere güvenli ve kuru bir yerde saklayın.

Ambalajı açarken, ürünün sağlam ve hasarsız olduğundan emin olun. Herhangi bir parça eksik veya kırık ise, lütfen en kısa sürede 1-888-866-5797'yi arayın.

Bu ürünü kullanmadan önce bu materyali okuyun. Aksi takdirde ciddi yaralanmalara neden olabilir.
BU KILAVUZU SAKLAYIN.

UYARI SEMBOLLERİ VE TANIMLARI

	Bu, güvenlik uyarı sembolüdür. Sizi olası kişisel yaralanma tehlikelerine karşı uyarmak için kullanılır. Olası yaralanma veya ölümden kaçınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.
	Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak tehlikeli bir durumu belirtir.
	Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek tehlikeli bir durumu belirtir.
	Kaçınılmadığı takdirde küçük veya orta dereceli yaralanmayla sonuçlanabilecek tehlikeli bir durumu belirtir.
DİKKAT İHTAR	Kişisel yaralanmayla ilgili olmayan uygulamaları ele alır.

ÖNEMLİ GÜVENLİK BİLGİLERİ

Genel Elektrikli El Aleti Güvenlik Uyarıları

Tüm güvenlik uyarılarını ve talimatlarını okuyun.
Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.
Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.
Uyarılardaki 'elektrikli el aleti' terimi, şebekeden (kablolu) elektrikli el aletinizi ifade eder.

Çalışma alanı güvenliği

1. Çalışma alanını temiz ve iyi aydınlatılmış tutun.
   Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
2. Elektrikli el aletlerini yanıcı sıvılar, gazlar veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın.
   Elektrikli el aletleri, tozu veya dumanı tutuşturabilecek kıvılcımlar çıkarır.
3. Elektrikli el aletini çalıştırırken çocukları ve çevredeki kişileri uzak tutun.
   Dikkat dağılması kontrolü kaybetmenize neden olabilir.

Elektrik güvenliği

1. Elektrikli el aleti fişleri prize uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklı elektrikli el aletleriyle herhangi bir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır.
2. Boru, radyatör, ocak ve buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması durumunda elektrik çarpması riski artar.
3. Elektrikli el aletlerini yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli el aletine su girmesi elektrik çarpması riskini artıracaktır.
4. Kabloya zarar vermeyin. Kabloyu asla elektrikli el aletini taşımak, çekmek veya fişten çekmek için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır.
5. Elektrikli el aletini açık havada çalıştırırken, dış mekana uygun bir uzatma kablosu kullanın. Dış mekana uygun bir kablo kullanılması elektrik çarpması riskini azaltır.
6. Elektrikli el aletini nemli bir yerde çalıştırmak kaçınılmazsa, bir Toprak Kaçağı Devre Kesici (GFCI) korumalı besleme kullanın. GFCI kullanılması elektrik çarpması riskini azaltır.

Kişisel güvenlik

1. Uyanık olun, ne yaptığınıza dikkat edin ve bir elektrikli el aletini çalıştırırken sağduyulu davranın. Yorgun veya uyuşturucu, alkol veya ilaçların etkisi altındayken elektrikli el aleti kullanmayın. Elektrikli el aletlerini kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya neden olabilir.
2. Güvenlik ekipmanı kullanın. Daima göz koruması kullanın. Toz maskesi, kaymaz güvenlik ayakkabıları, baret veya uygun koşullar için kullanılan işitme koruması gibi güvenlik ekipmanları kişisel yaralanmaları azaltacaktır.
3. İstenmeyen çalıştırmayı önleyin. Güç kaynağına ve/veya pil takımına bağlamadan, aleti kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Parmağınız anahtar üzerindeyken elektrikli el aletlerini taşımak veya anahtarı açık olan elektrikli el aletlerine enerji vermek kazalara davetiye çıkarır.
4. Elektrikli el aletini açmadan önce herhangi bir ayar anahtarını veya İngiliz anahtarını çıkarın. Elektrikli el aletinin dönen bir parçasına takılı bırakılan bir İngiliz anahtarı veya anahtar kişisel yaralanmaya neden olabilir.
5. Uzanmayın. Her zaman uygun ayak ve dengeyi koruyun. Bu, beklenmedik durumlarda elektrikli el aletinin daha iyi kontrol edilmesini sağlar.
6. Düzgün giyinin. Bol giysiler veya takılar giymeyin. Saçlarınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir.
7. Toz emme ve toplama tesisatlarının bağlantısı için cihazlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu cihazların kullanılması tozla ilgili tehlikeleri azaltabilir.
8. Yalnızca uygun bir standart kuruluşu tarafından onaylanmış güvenlik ekipmanı kullanın. Onaylanmamış güvenlik ekipmanı yeterli koruma sağlamayabilir. Göz koruması ANSI onaylı olmalı ve solunum koruması çalışma alanındaki belirli tehlikeler için NIOSH onaylı olmalıdır.

Elektrikli el aleti kullanımı ve bakımı

1. Elektrikli el aletini zorlamayın. Uygulamanız için doğru elektrikli el aletini kullanın. Doğru elektrikli el aleti, tasarlandığı hızda işi daha iyi ve daha güvenli yapacaktır.
2. Anahtar açılıp kapanmıyorsa elektrikli el aletini kullanmayın. Anahtarla kontrol edilemeyen herhangi bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
3. Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya elektrikli el aletlerini saklamadan önce fişi güç kaynağından çekin. Bu tür önleyici güvenlik önlemleri, elektrikli el aletinin yanlışlıkla çalıştırılması riskini azaltır.
4. Boşta duran elektrikli el aletlerini çocukların erişemeyeceği bir yerde saklayın ve elektrikli el aleti veya bu talimatlar hakkında bilgi sahibi olmayan kişilerin elektrikli el aletini çalıştırmasına izin vermeyin. Elektrikli el aletleri, eğitimsiz kullanıcıların elinde tehlikelidir.
5. Elektrikli el aletlerinin bakımını yapın. Hareketli parçaların yanlış hizalanması veya bağlanması, parça kırılması ve elektrikli el aletinin çalışmasını etkileyebilecek diğer herhangi bir durumu kontrol edin. Hasar görmüşse, elektrikli el aletini kullanmadan önce onarın. Kazaların çoğu, bakımı kötü yapılmış elektrikli el aletlerinden kaynaklanır.
6. Kesici aletleri keskin ve temiz tutun. Düzgün bakımı yapılmış, keskin kesme kenarlarına sahip kesici aletlerin bağlanma olasılığı daha düşüktür ve kontrolü daha kolaydır.
7. Elektrikli el aletini, aksesuarları ve alet uçlarını vb. bu talimatlara uygun olarak, çalışma koşullarını ve yapılacak işi dikkate alarak kullanın. Elektrikli el aletinin amaçlanandan farklı işlemler için kullanılması tehlikeli bir duruma neden olabilir.

Servis

Elektrikli el aletinize yalnızca aynı yedek parçaları kullanan kalifiye bir servis personeli tarafından bakım yaptırın.
Bu, elektrikli el aletinin güvenliğinin korunmasını sağlayacaktır.

Zımparalama veya Parlatma İşlemleri İçin Ortak Güvenlik Uyarıları

1. Bu elektrikli el aleti, bir zımpara veya parlatma makinesi olarak işlev görmesi amaçlanmıştır. Bu elektrikli el aletiyle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.
2. Taşlama, tel fırçalama veya kesme gibi işlemlerin bu elektrikli el aletiyle yapılması önerilmez. Elektrikli el aletinin tasarlanmadığı işlemler tehlike yaratabilir ve kişisel yaralanmaya neden olabilir.
3. Alet üreticisi tarafından özel olarak tasarlanmamış ve önerilmeyen aksesuarları kullanmayın. Aksesuarın elektrikli el aletinize takılabilmesi, güvenli çalışmayı garanti etmez.
4. Aksesuarın nominal hızı, elektrikli el aletinde işaretli maksimum hıza en az eşit olmalıdır. Nominal hızlarından daha hızlı çalışan aksesuarlar kırılabilir ve parçalanabilir.
5. Aksesuarınızın dış çapı ve kalınlığı, elektrikli el aletinizin kapasite derecesi içinde olmalıdır. Yanlış boyutlandırılmış aksesuarlar yeterince korunamaz veya kontrol edilemez.
6. Tekerleklerin, flanşların, destek pedlerinin veya diğer aksesuarların mil boyutu, elektrikli el aletinin miline uygun şekilde uymalıdır. Elektrikli el aletinin montaj donanımına uymayan mil deliklerine sahip aksesuarlar dengesiz çalışır, aşırı titreşir ve kontrol kaybına neden olabilir.
7. Hasarlı bir aksesuar kullanmayın. Her kullanımdan önce, aşındırıcı tekerleklerdeki yongalar ve çatlaklar, çatlaklar için destek pedi, yırtılma veya aşırı aşınma, gevşek veya çatlak teller için tel fırça gibi aksesuarları inceleyin. Elektrikli el aleti veya aksesuar düşürülürse, hasar olup olmadığını kontrol edin veya hasarsız bir aksesuar takın. Bir aksesuarı inceleyip taktıktan sonra, kendinizi ve etraftaki kişileri dönen aksesuarın düzleminden uzağa konumlandırın ve elektrikli el aletini bir dakika boyunca maksimum yüksüz hızda çalıştırın. Hasarlı aksesuarlar normalde bu test süresi boyunca parçalanacaktır.
8. Kişisel koruyucu ekipman kullanın. Uygulamaya bağlı olarak, yüz siperi, güvenlik gözlüğü veya koruyucu gözlük kullanın. Uygun olduğunda, toz maskesi, işitme koruyucuları, eldivenler ve küçük aşındırıcı veya iş parçası parçalarını durdurabilen atölye önlüğü kullanın. Göz koruması, çeşitli işlemlerden kaynaklanan uçan döküntüleri durdurabilmelidir. Göz koruması, çeşitli işlemlerden kaynaklanan uçan döküntüleri durdurabilmelidir. Toz maskesi veya solunum cihazı, işleminiz tarafından üretilen partikülleri filtreleyebilmelidir. Yüksek yoğunluklu gürültüye uzun süre maruz kalmak işitme kaybına neden olabilir.
9. Çalışma alanından güvenli bir mesafede durun. Çalışma alanına giren herkes kişisel koruyucu ekipman giymelidir. İş parçasının veya kırık bir aksesuarın parçaları uçup gidebilir ve operasyonun yapıldığı alanın ötesinde yaralanmaya neden olabilir.
10. Aksesuarın gizli kablolara veya kendi kablosuna temas edebileceği bir işlem gerçekleştirirken, elektrikli el aletini yalnızca yalıtılmış tutma yüzeylerinden tutun. 'Canlı' bir tele temas eden bir aksesuar, elektrikli el aletinin açıkta kalan metal parçalarını 'canlı' hale getirebilir ve operatörü şok edebilir.
11. Kordonu dönen aksesuardan uzak tutun. Kontrolü kaybederseniz, kordon kesilebilir veya takılabilir ve eliniz veya kolunuz dönen aksesuara çekilebilir.
12. Aksesuar tamamen durana kadar elektrikli el aletini asla yere koymayın. Dönen aksesuar yüzeyi tutabilir ve elektrikli el aletini kontrolünüzden çıkarabilir.
13. Elektrikli el aletini yanınızda taşırken çalıştırmayın. Dönen aksesuara yanlışlıkla temas etmek giysilerinize takılabilir ve aksesuarı vücudunuza çekebilir.
14. Elektrikli el aletinin hava deliklerini düzenli olarak temizleyin. Motorun fanı tozu muhafazanın içine çekecek ve aşırı miktarda metal tozu birikmesi elektrik tehlikelerine neden olabilir.
15. Elektrikli el aletini yanıcı maddelerin yakınında çalıştırmayın. Kıvılcımlar bu maddeleri tutuşturabilir.
16. Sıvı soğutucu gerektiren aksesuarları kullanmayın. Su veya diğer sıvı soğutucuların kullanılması elektrik çarpmasına veya şoka neden olabilir.
17. Alet üzerindeki etiketleri ve isim plakalarını koruyun. Bunlar önemli güvenlik bilgileri taşır. Okunamaz veya eksikse, değiştirme için Harbor Freight Tools ile iletişime geçin.
18. İstem dışı çalıştırmaktan kaçının. Aleti açmadan önce çalışmaya hazırlanın.
19. Elektrik prizine takılıyken aleti gözetimsiz bırakmayın. Ayrılmadan önce aleti kapatın ve elektrik prizinden çekin.
20. İş parçasını sabit bir platforma sabitlemek ve desteklemek için kelepçeler (dahil değildir) veya diğer pratik yollar kullanın. İşi elle veya vücudunuza karşı tutmak dengesizdir ve kontrol kaybına ve kişisel yaralanmaya neden olabilir.
21. Bu ürün oyuncak değildir. Çocukların erişemeyeceği bir yerde saklayın.
22. Kalp pilleri olan kişiler kullanmadan önce doktorlarına danışmalıdır. Kalp piline yakın elektromanyetik alanlar, kalp pili arızasına veya kalp pili arızasına neden olabilir. Ek olarak, kalp pilleri olan kişiler şunları yapmalıdır:
    • Yalnız çalışmaktan kaçının.
    • Güç anahtarı kilitliyken kullanmayın.
    • Elektrik çarpmasını önlemek için uygun şekilde bakım yapın ve inceleyin.
    • Güç kablosunu uygun şekilde topraklayın. Toprak Arıza Devre Kesici (GFCI) de uygulanmalıdır – sürekli elektrik çarpmasını önler.
23. Bu kullanım kılavuzunda tartışılan uyarılar, önlemler ve talimatlar, meydana gelebilecek tüm olası koşulları ve durumları kapsayamaz. Operatör tarafından sağduyu ve dikkatin bu ürüne dahil edilemeyen, ancak operatör tarafından sağlanması gereken faktörler olduğu anlaşılmalıdır.

Geri Tepme ve İlgili Uyarılar

Geri tepme, sıkışmış veya takılmış dönen bir disk, destek pedi, fırça veya başka herhangi bir aksesuara karşı ani bir reaksiyondur. Sıkışma veya takılma, dönen aksesuarın hızla durmasına neden olur ve bu da kontrolsüz elektrikli el aletinin, bağlama noktasında aksesuarın dönüş yönünün tersine doğru zorlanmasına neden olur.
Örneğin, aşındırıcı bir disk iş parçası tarafından takılır veya sıkışırsa, sıkışma noktasına giren diskin kenarı malzemenin yüzeyine gömülerek diskin dışarı tırmanmasına veya dışarı atılmasına neden olabilir. Disk, sıkışma noktasındaki diskin hareket yönüne bağlı olarak operatöre doğru veya operatörden uzağa doğru atlayabilir. Aşındırıcı diskler de bu koşullar altında kırılabilir.
Geri tepme, elektrikli el aletinin yanlış kullanımının ve/veya yanlış çalıştırma prosedürlerinin veya koşullarının bir sonucudur ve aşağıda verilen uygun önlemler alınarak önlenebilir.

1. Elektrikli el aletini sıkıca tutun ve vücudunuzu ve kolunuzu geri tepme kuvvetlerine karşı koymanızı sağlayacak şekilde konumlandırın. Çalıştırma sırasında geri tepme veya tork reaksiyonu üzerinde maksimum kontrol için daima yan kolu kullanın (varsa). Uygun önlemler alınırsa, operatör tork reaksiyonlarını veya geri tepme kuvvetlerini kontrol edebilir.
2. Elinizi asla dönen aksesuarın yakınına koymayın. Aksesuar elinizin üzerinden geri tepebilir.
3. Geri tepme meydana gelirse vücudunuzu elektrikli el aletinin hareket edeceği alana yerleştirmeyin. Geri tepme, aleti takılma noktasında diskin hareketinin tersi yönde itecektir.
4. Köşelerde, keskin kenarlarda vb. çalışırken özel dikkat gösterin. Aksesuarın zıplamasından ve takılmasından kaçının. Köşeler, keskin kenarlar veya zıplama, dönen aksesuarı takma ve kontrol kaybına veya geri tepmeye neden olma eğilimindedir.
5. Testere zinciri ahşap oyma bıçağı veya dişli testere bıçağı takmayın. Bu tür bıçaklar sık sık geri tepmeye ve kontrol kaybına neden olur.

Zımparalama İşlemleri İçin Özel Güvenlik Uyarıları

Aşırı büyük zımpara diski kağıdı kullanmayın. Zımpara kağıdı seçerken üreticinin tavsiyelerine uyun.
Zımpara pedinin ötesine uzanan daha büyük zımpara kağıdı, bir kesilme tehlikesi oluşturur ve diskin takılmasına, yırtılmasına veya geri tepmesine neden olabilir.

Parlatma İşlemleri İçin Özel Güvenlik Uyarıları

Parlatma başlığının veya bağlantı iplerinin herhangi bir gevşek kısmının serbestçe dönmesine izin vermeyin. Gevşek bağlantı iplerini içeri sokun veya kesin.
Gevşek ve dönen bağlantı ipleri parmaklarınıza dolanabilir veya iş parçasına takılabilir.

Titreşim Güvenliği

Bu alet kullanım sırasında titrer. Titreşime tekrarlanan veya uzun süreli maruz kalma, özellikle ellerde, kollarda ve omuzlarda geçici veya kalıcı fiziksel yaralanmaya neden olabilir. Titreşimle ilgili yaralanma riskini azaltmak için:

1. Titreşimli aletleri düzenli olarak veya uzun süre kullanan herkes önce bir doktor tarafından muayene edilmeli ve ardından kullanımdan kaynaklanan veya kötüleşen tıbbi sorunların olmadığından emin olmak için düzenli tıbbi kontroller yaptırmalıdır. Hamile kadınlar veya eline kan dolaşımı bozulmuş, geçmişte el yaralanmaları, sinir sistemi bozuklukları, diyabet veya Raynaud Hastalığı olan kişiler bu aleti kullanmamalıdır. Titreşimle ilgili herhangi bir tıbbi veya fiziksel semptom (karıncalanma, uyuşma ve beyaz veya mavi parmaklar gibi) hissederseniz, mümkün olan en kısa sürede tıbbi yardım alın.
2. Kullanım sırasında sigara içmeyin. Nikotin, ellere ve parmaklara giden kan akışını azaltarak titreşimle ilgili yaralanma riskini artırır.
3. Kullanıcı üzerindeki titreşim etkilerini azaltmak için uygun eldivenler giyin.
4. Farklı işlemler arasında bir seçim olduğunda, en düşük titreşimli aletleri kullanın.
5. Her iş gününde titreşimsiz dönemler ekleyin.
6. Aleti mümkün olduğunca hafifçe tutun (yine de güvenli kontrolü sağlarken). Aletin işi yapmasına izin verin.
7. Titreşimi azaltmak için aleti bu kılavuzda açıklandığı gibi bakımını yapın. Herhangi bir anormal titreşim meydana gelirse, derhal kullanmayı bırakın.

BU TALİMATLARI SAKLAYIN.

Topraklama

YANLIŞ TOPRAKLAMA KABLOSU BAĞLANTISI NEDENİYLE ELEKTRİK ÇARPMASINI VE ÖLÜMÜ ÖNLEMEK İÇİN:
Prizin doğru şekilde topraklı olup olmadığından şüpheniz varsa, kalifiye bir elektrikçiye danışın. Aletle birlikte verilen güç kablosu fişini değiştirmeyin. Fişten asla topraklama ucunu çıkarmayın. Güç kablosu veya fişi hasarlıysa aleti kullanmayın. Hasarlıysa, kullanmadan önce bir servis tesisinde onarılmasını sağlayın. Fiş prize uymuyorsa, kalifiye bir elektrikçi tarafından uygun bir priz taktırın.

Topraklı Aletler: Üç Uçlu Fişli Aletler

3 Uçlu Fiş ve Priz

1. "Topraklama Gerekli" olarak işaretlenmiş aletler, üç telli bir kabloya ve üç uçlu bir topraklama fişine sahiptir. Fiş, uygun şekilde topraklanmış bir prize bağlanmalıdır. Alet elektrik arızası yaparsa veya bozulursa, topraklama, elektriği kullanıcıdan uzaklaştırmak için düşük dirençli bir yol sağlayarak elektrik çarpması riskini azaltır. (Bkz. 3 Uçlu Fiş ve Priz.)
2. Fişteki topraklama ucu, kablonun içindeki yeşil tel aracılığıyla aletin topraklama sistemine bağlanır. Kablodaki yeşil tel, aletin topraklama sistemine bağlanan tek tel olmalı ve asla elektriksel olarak "canlı" bir terminale bağlanmamalıdır. (Bkz. 3 Uçlu Fiş ve Priz.)
3. Alet, tüm yasa ve yönetmeliklere uygun olarak uygun şekilde takılmış ve topraklanmış bir prize takılmalıdır. Fiş ve priz, önceki çizimdekilere benzemelidir. (Bkz. 3 Uçlu Fiş ve Priz.)

Çift Yalıtımlı Aletler: İki Uçlu Fişli Aletler

2 Uçlu Fiş için Prizler

1. "Çift Yalıtımlı" olarak işaretlenmiş aletler topraklama gerektirmez. OSHA gereksinimlerini karşılayan ve Underwriters Laboratories, Inc., Canadian Standard Association ve National Electrical Code'un geçerli standartlarına uyan özel bir çift yalıtım sistemine sahiptirler.
2. Çift yalıtımlı aletler, önceki çizimde gösterilen 120 voltluk prizlerin herhangi birinde kullanılabilir. (Bkz. 2 Uçlu Fiş için Prizler.)

Uzatma Kabloları

1. Topraklı aletler, üç telli bir uzatma kablosu gerektirir. Çift Yalıtımlı aletler, iki veya üç telli bir uzatma kablosu kullanabilir.
2. Besleme prizine olan mesafe arttıkça, daha kalın bir uzatma kablosu kullanmanız gerekir. Yetersiz boyutlu kabloya sahip uzatma kabloları kullanmak, voltajda ciddi bir düşüşe neden olarak güç kaybına ve olası alet hasarına yol açar. (Bkz. Tablo A.)
3. Kablodaki ölçü numarası ne kadar küçük olursa, kablonun kapasitesi o kadar büyük olur. Örneğin, 14 ölçülü bir kablo, 16 ölçülü bir kablodan daha yüksek akım taşıyabilir. (Bkz. Tablo A.)
4. Toplam uzunluğu oluşturmak için birden fazla uzatma kablosu kullanırken, her kablonun en az gerekli minimum kablo boyutunu içerdiğinden emin olun. (Bkz. Tablo A.)
5. Birden fazla alet için bir uzatma kablosu kullanıyorsanız, isim plakası amperlerini ekleyin ve gerekli minimum kablo boyutunu belirlemek için toplamı kullanın. (Bkz. Tablo A.)
6. Dışarıda bir uzatma kablosu kullanıyorsanız, dış mekan kullanımı için kabul edilebilir olduğunu belirtmek için "W-A" ("Kanada'da W") sonekiyle işaretlendiğinden emin olun.
7. Uzatma kablosunun doğru şekilde kablolanmış ve iyi elektrik durumunda olduğundan emin olun. Hasarlı bir uzatma kablosunu her zaman değiştirin veya kullanmadan önce kalifiye bir elektrikçi tarafından onarılmasını sağlayın.
8. Uzatma kablolarını keskin nesnelerden, aşırı ısıdan ve nemli veya ıslak alanlardan koruyun.

TABLO A: UZATMA KABLOLARI İÇİN ÖNERİLEN MİNİMUM KABLO ÖLÇÜSÜ* (120/240 VOLT)

Semboloji

	Çift Yalıtımlı
	Volt Alternatif Akım
	Amper
n0 xxxx/min.	Yüksüz Devir Sayısı (RPM)
	ile ilgili işaretleme Göz Yaralanması Riski. Yan siperlikli ANSI onaylı güvenlik gözlükleri takın.
	Kurulumdan ve/veya kullanımdan önce kılavuzu okuyun.
	ile ilgili işaretleme Yangın Riski. Havalandırma kanallarını kapatmayın. Yanıcı nesneleri uzak tutun.
	ile ilgili işaretleme Elektrik Çarpması Riski. Güç kablosunu uygun prize doğru şekilde bağlayın.

Özellikler

Kurulum - Kullanmadan Önce

Bu ürünün kurulumundan veya kullanımından önce, bu kılavuzun başındaki TÜMÜNÜ ÖNEMLİ GÜVENLİK BİLGİLERİ bölümünü ve buradaki alt başlıklar altındaki tüm metinleri okuyun.

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Bu bölümdeki herhangi bir prosedürü gerçekleştirmeden önce Tetiğin kapalı konumda olduğundan ve aletin elektrik prizinden çıkarıldığından emin olun.
Not: Aşağıdaki sayfalarda listelenen parçalarla ilgili ek bilgiler için, bu kılavuzun sonundaki Montaj Şemasına bakın.

MONTAJ

Yardımcı Kolun Takılması

CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Bu aleti tek elle veya Yardımcı Kol düzgün şekilde takılmadan çalıştırmayın.

1. Güç kablosunu çıkarın.
2. Yardımcı Kol, Dişli Muhafazasının her iki tarafında, iki konumdan birine takılabilir.
3. Birlikte verilen Altıgen Anahtarı (52) kullanarak, Yardımcı Kolu iki adet M10 x 20 Vida (51) ile alete bağlayın. Çalışmaya başlamadan önce sıkıca sıkın.


Fonksiyonlar

Çalıştırma Talimatları

Bu ürünü kurmadan veya kullanmadan önce bu kılavuzun başındaki TÜM ÖNEMLİ GÜVENLİK BİLGİLERİ bölümünü ve buradaki alt başlıklar altındaki tüm metinleri okuyun.

Alet Kurulumu

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Bu bölümdeki herhangi bir prosedürü gerçekleştirmeden önce Tetik'in kapalı konumda olduğundan emin olun ve aleti elektrik prizinden çekin.

Dişli Bir Aksesuarın Takılması

1. Aksesuar ŞUNLARI içermelidir:
   • en az Yardımcı Tutamak değerine sahip olmalıdır.
   • çapı 7' (180 mm)'den büyük olmamalıdır.
   • 5/8' - 11 dişli bir açıklığa sahip olmalıdır.
   • hasarsız olmalıdır.
   • bir cırt cırtlı zımpara diski, parlatma başlığı veya köpük ped (ayrı satılır) ve destek pedi.
2. Milin dönmesini önlemek için Mil Kilidi düğmesine basın.
3. Destek Pedini sökün. Disk aksesuarını sıkıca Mile takın.
4. Mil Kilidi düğmesini bırakın.

İş Parçası ve Çalışma Alanı Kurulumu

1. Temiz ve iyi aydınlatılmış bir çalışma alanı belirleyin. Çalışma alanı, dikkat dağılmasını ve yaralanmayı önlemek için çocukların veya evcil hayvanların erişimine izin vermemelidir.
2. Güç kablosunu, takılma tehlikesi oluşturmadan veya güç kablosunu olası hasarlara maruz bırakmadan çalışma alanına ulaşmak için güvenli bir yoldan geçirin. Güç kablosu, çalışırken serbest harekete izin verecek kadar ekstra uzunlukla çalışma alanına ulaşmalıdır.
3. Çalışırken hareketi önlemek için gevşek iş parçalarını bir mengene veya kelepçeler (dahil değildir) kullanarak sabitleyin.
4. Çalışırken tehlike oluşturacak elektrik hatları veya yabancı cisimler gibi tehlikeli nesneler yakında bulunmamalıdır.
5. Ağır hizmet tipi iş eldivenlerinin yanı sıra ANSI onaylı göz ve kulak koruması dahil ancak bunlarla sınırlı olmamak üzere kişisel güvenlik ekipmanı kullanmalısınız.

Parlatma Talimatları

CİDDİ YARALANMALARI ÖNLEMEK İÇİN: Aleti her iki elinizle sıkıca tutun.

1. Çalışma yüzeyini iyice yıkayın ve toz, kir, yağ vb. olmadığından emin olun.
2. Temiz bir Köpük Pedi (ayrı satılır) Destek Pedine güvenli bir şekilde yerleştirin.
3. Temiz Köpük Ped üzerine yaklaşık iki yemek kaşığı cila (dahil değildir) eşit şekilde uygulayın.
   DİKKAT: Cilayı doğrudan aracın yüzeyine uygulamayın. Gerekli cila miktarı, cilalanacak aracın boyutuna göre değişecektir.
4. İstenilen hızı seçmek için Hız Ayar Düğmesini döndürün.
   DİKKAT: Yalnızca parlatma için daha düşük hızlar kullanın. Aksi takdirde, cilalanan boyada hasar meydana gelebilir. Harbor Freight Tools, bu aletin yanlış kullanımından kaynaklanan araç kaplamasındaki hasarlardan sorumlu değildir.
5. Tetik'in kapalı konumda olduğundan emin olun, ardından aleti prize takın.

   Elektrik çarpmasını önlemek için elektrik bağlantılarını topraktan uzak tutun.

   Aleti yalnızca aracın yüzeyine sıkıca tutulurken çalıştırın ve durdurun. Bunun yapılmaması, Köpük Pedin veya Parlatma Başlığının Parlatma Pedinden fırlamasına neden olabilir.
6. Başlamak için, üniteyi cilalanacak alana yerleştirin, aleti her iki elinizle sıkıca tutun, Tetik'i sıkın. Durdurmak için Tetik'i bırakın.
7. Tetik'i AÇIK konumda kilitlemek için Tetik'i sıkın, Tetik Kilidi düğmesine basın ve Tetik'i bırakın. Durdurmak için Tetik'i sıkın ve bırakın: Bu, Tetik Kilidi düğmesini serbest bırakacak ve aleti durduracaktır.
8. Çalışırken alete baskı uygulamayın. Köpük Ped, parlatma yüzeyine HAFİFÇE temas etmelidir.
   DİKKAT: Köpük ped, parlatma başlığı ve araç kaplamasında hasar oluşmasını önlemek için: Pedi/başlığı yalnızca yüzeye düz bir şekilde uygulayın, aşağıya bakın.

   Şekil A: Parlatma Açısı
9. Araca cila uygulamak için aleti kullanmaya başlayın. Cilayı tüm düz yüzeylere geniş, süpürme hareketleriyle çapraz bir şekilde uygulayın. Cilayı aracın yüzeyine eşit şekilde uygulayın.
10. Gerektiğinde Parlatma Pedine ek cila ekleyin. Ek cila eklemek için:
    1. Aleti durdurun ve aletin tamamen durmasını bekleyin.
    2. Ped yüzeyine eşit şekilde az miktarda cila ekleyin.
    3. Çok fazla cila kullanmaktan kaçının. Köpük Pede ek cila uygulamaları için cila miktarını azaltın. Köpük Ped, sonraki uygulamalarda o kadar çok cila emmeyecektir.
    4. Çalışmaya devam edin.
       Not: Bir araca cila yaparken/parlatırken yapılan en yaygın hata, çok fazla cila uygulamaktır. Köpük Ped cilayla doygun hale gelirse, cila uygulamak daha zor olacak ve daha uzun sürecektir. Çok fazla cila uygulamak, Köpük Pedin ömrünü de kısaltabilir. Köpük Ped kullanım sırasında sürekli olarak Destek Pedinden çıkıyorsa, çok fazla cila uygulanmış olabilir.
11. Cila aracın yüzeyine uygulandıktan sonra aleti kapatın. Güç Kablosunu uzatma kablosundan çıkarın.
12. Köpük Pedi Destek Pedinden çıkarın ve elinizle ve Köpük Ped ile aracın ışıkların, kapı kollarının, tamponların altı vb. gibi ulaşılması zor alanlarına cila uygulayın.
13. Cilanın kuruması için yeterli süre tanıyın.
14. Köpük Pedi değiştirin ve temiz bir Parlatma Başlığını (ayrı satılır) Köpük Ped üzerine güvenli bir şekilde yerleştirin.

    Parlatma Başlığında ip varsa, başlığı sabitlemek için sıkıca çekin. İpi sabitleyin ve birkaç düğüm atarak yolundan çekin.

    Aleti yalnızca aracın yüzeyine sıkıca tutulurken çalıştırın ve durdurun. Bunun yapılmaması, Başlığın Destek Pedinden fırlamasına neden olabilir.
15. Aleti çalıştırın ve kurumuş cilayı parlatmaya başlayın.
16. Aletle mümkün olduğunca çok cila çıkarıldığında, aleti kapatın. Aletin fişini çekin.
17.
    Aleti yere koymadan önce tamamen durmasını bekleyin.
18. Parlatma Başlığını Destek Pedinden çıkarın. Parlatma Başlığını kullanarak, aracın ulaşılması zor tüm alanlarındaki cilayı çıkarın.
19. Aleti temizleyin, ardından Parlatma Başlığını kullanarak çocukların erişemeyeceği bir yerde saklayın.

Zımparalama Talimatları

CİDDİ YARALANMALARI ÖNLEMEK İÇİN: Aleti her iki elinizle sıkıca tutun.

1. Çalışma yüzeyini tüm kir ve döküntülerden temizleyin, özellikle de daha ince bir zımparalama oturumunun yüzeyini çizecek olan önceki daha kaba zımparalama oturumlarından kalanlardan temizleyin.
2. İstenilen kumlu Zımpara Diskini (ayrı satılır) Destek Pedine takın.
3. İstenilen hızı seçmek için Hız Ayar Düğmesini döndürün.
4. Tetik'in kapalı konumda olduğundan emin olun, ardından aleti prize takın.
5. Başlamak için, aleti her iki elinizle sıkıca tutun ve Tetik'i sıkın. Durdurmak için Tetik'i bırakın.
6. Tetik'i AÇIK konumda kilitlemek için Tetik'i sıkın, Tetik Kilidi düğmesine basın ve Tetik'i bırakın. Durdurmak için Tetik'i sıkın ve bırakın: Bu, Tetik Kilidi düğmesini serbest bırakacak ve aleti durduracaktır.
7. Aletin tam hıza ulaşmasını bekleyin, ardından yüzeye nazikçe temas edin.
8. Çalışırken alete ağır baskı uygulamayın. Aletin işi yapmasına izin verin.
9. Eşit zımparalama sağlamak için zımparalarken aleti yukarı ve aşağı veya yan yana düzgün bir şekilde hareket ettirin.
10. Periyodik olarak aleti durdurun ve disk aşınmasını kontrol edin. Aşınmış zımpara disklerini gerektiği gibi değiştirin.
11. KAZALARI ÖNLEMEK İÇİN, KULLANIMDAN SONRA:
    Aleti kapatın.

    Aleti yere koymadan önce tamamen durmasını bekleyin.
    Aletin fişini çekin. Aleti temizleyin, ardından çocukların erişemeyeceği bir yerde kapalı alanda saklayın.

Bakım ve Servis

Bu kılavuzda özel olarak açıklanmayan prosedürler yalnızca kalifiye bir teknisyen tarafından gerçekleştirilmelidir.

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Bu bölümdeki herhangi bir prosedürü gerçekleştirmeden önce Tetik'in kapalı konumda olduğundan emin olun ve aleti elektrik prizinden çekin.

ALET ARIZASINDAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Hasarlı ekipman kullanmayın. Anormal gürültü veya titreşim meydana gelirse, daha fazla kullanmadan önce sorunu giderin.

Temizlik, Bakım ve Yağlama

1. HER KULLANIMDAN ÖNCE, aletin genel durumunu inceleyin. Şunları kontrol edin:
   • gevşek donanım,
   • hareketli parçaların yanlış hizalanması veya sıkışması,
   • hasarlı kablo/elektrik tesisatı,
   • çatlak veya kırık parçalar ve
   • güvenli çalışmasını etkileyebilecek diğer koşullar.

2. KULLANIMDAN SONRA, aletin dış yüzeylerini temiz bir bezle silin.
3. Periyodik olarak ANSI onaylı güvenlik gözlükleri ve NIOSH onaylı solunum koruması takın ve kuru basınçlı hava kullanarak motor havalandırma deliklerinden toz ve kiri üfleyin.
4.
   Bu elektrikli el aletinin besleme kablosu hasar görürse, yalnızca kalifiye bir servis teknisyeni tarafından değiştirilmelidir.

Sorun Giderme

Sorun	Olası Nedenler	Muhtemel Çözümler
Alet çalışmıyor.	Kablo bağlı değil. Prizde elektrik yok. Aletin termal sıfırlama şalteri attı (varsa). İç hasar veya aşınma. (Örneğin, karbon fırçalar veya anahtar.)	Kabloun takılı olup olmadığını kontrol edin. Prizdeki elektriği kontrol edin. Prizde elektrik yoksa, aleti kapatın ve devre kesiciyi kontrol edin. Şalter atmışsa, devrenin alet için doğru kapasitede olduğundan ve devrede başka yük olmadığından emin olun. Aleti kapatın ve soğumasını bekleyin. Alet üzerindeki sıfırlama düğmesine basın. Bir teknisyene alete servis yaptırın.
Alet yavaş çalışıyor.	İş parçasına aşırı basınç uygulanıyor. Uzun veya küçük çaplı uzatma kablosu nedeniyle güç azalıyor.	Basıncı azaltın, aletin işi yapmasına izin verin. Uzatma kablosu kullanımını ortadan kaldırın. Bir uzatma kablosuna ihtiyaç duyulursa, uzunluğu ve yükü için uygun çapa sahip bir tane kullanın. TOPRAKLAMA bölümündeki Uzatma Kabloları'na bakın.
Performans zamanla azalır.	Karbon fırçalar aşınmış veya hasar görmüş.	Kalifiye bir teknisyene fırçaları değiştirttirin.
Aşırı gürültü veya tıkırtı.	İç hasar veya aşınma. (Örneğin, karbon fırçalar veya yataklar.)	Bir teknisyene alete servis yaptırın.
Aşırı ısınma.	Aleti çok hızlı çalışmaya zorlamak. Motor gövdesi havalandırmaları tıkalı. Uzun veya küçük çaplı uzatma kablosu nedeniyle motor zorlanıyor.	Aletin kendi hızında çalışmasına izin verin. Basınçlı hava kullanarak motordaki tozu üflerken ANSI onaylı güvenlik gözlükleri ve NIOSH onaylı toz maskesi/solunum cihazı kullanın. Uzatma kablosu kullanımını ortadan kaldırın. Bir uzatma kablosuna ihtiyaç duyulursa, uzunluğu ve yükü için uygun çapa sahip bir tane kullanın. TOPRAKLAMA bölümündeki Uzatma Kabloları'na bakın.
Alet etkili bir şekilde zımparalamıyor.	Aksesuar gevşek. Aksesuar hasarlı, aşınmış veya malzeme için yanlış tipte.	Aksesuar pedinin destek pedine sıkıca bastırıldığından emin olun. Disk aksesuarının durumunu ve tipini kontrol edin. Yalnızca iyi durumda olan uygun tipte disk aksesuarı kullanın.
Aleti teşhis ederken veya servis yaparken tüm güvenlik önlemlerine uyun. Servisten önce güç kaynağını kesin.

Ürününüzün Seri Numarasını Kaydedin.
Not: Ürünün seri numarası yoksa, bunun yerine satın alma ayını ve yılını kaydedin.
Not: Bazı parçalar yalnızca gösterim amaçlı listelenmiş ve gösterilmiştir ve yedek parça olarak ayrı ayrı satılmazlar.

Web sitemizi ziyaret edin: http://www.harborfreight.com
Teknik desteğimize e-posta gönderin: productsupport@harborfreight.com

Teknik sorularınız için lütfen 1-888-866-5797'yi arayın.

Referanslar

• http://harborfreight.com

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Bauer 1913E-B, 56792 - 7 inç Değişken Hızlı Döner Polisaj/Zımpara Makinesi Kılavuzu indir

Mevcut diller
