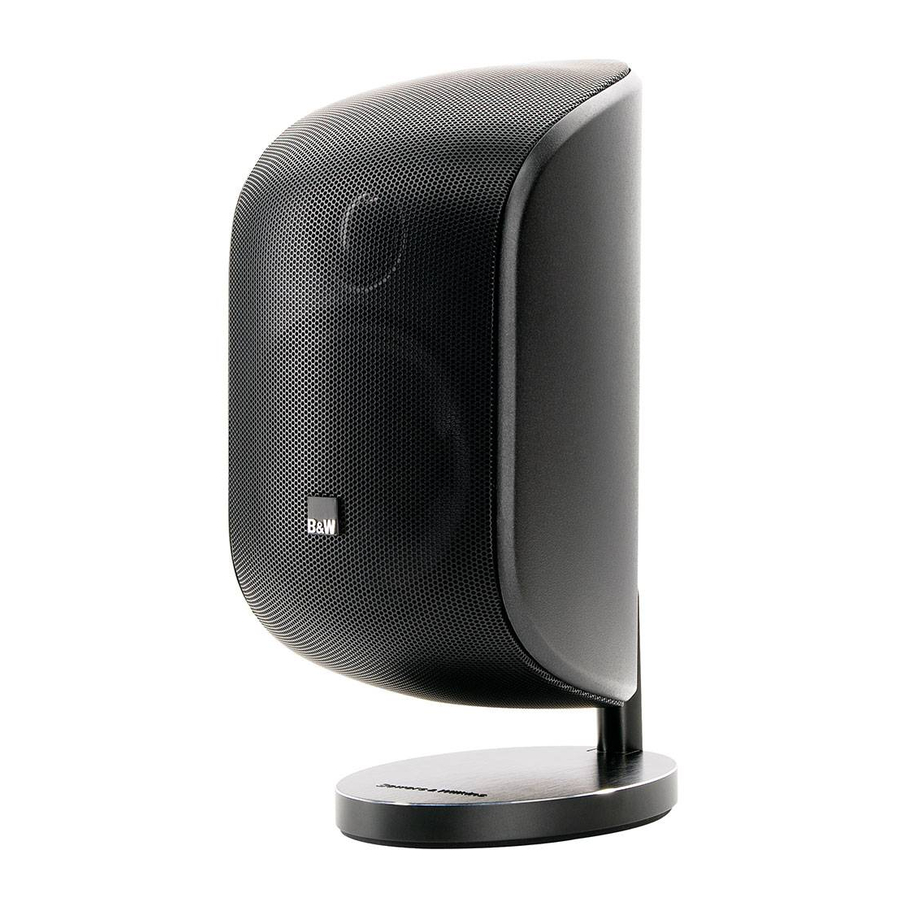

Bowers & Wilkins M-1 - Sun'iy yo'ldosh dinamikasi uchun qo'llanma

Bowers & Wilkins va M-1 ga xush kelibsiz

Jon Bowers kompaniyamizga asos solganida, u tasavvurga boy dizayn, innovatsion muhandislik va ilg'or texnologiyalar uyda audiodan zavqlanish imkoniyatini ochadigan kalitlar ekanligiga ishongan edi. Uning ishonchi biz baham ko'rishda davom etadigan va biz yaratadigan har bir mahsulotga ilhom beradi.

www.bowers-wilkins.com

2- va 2.1-kanalli (stereo)

2-rasm markaziy tinglovchiga nisbatan bir qator burchaklarni ko'rsatadi. Agar burchak 40º dan kam bo'lsa, siz chapdan o'ngga yetarli darajada ajratishga erisha olmaysiz. Agar burchak 60º dan katta bo'lsa, siz "o'rtada teshik" effektini sezishni boshlashingiz mumkin, ayniqsa markaziy chiziqdan uzoqda tinglasangiz. Ushbu effektni kamaytirish uchun dinamiklarni markaziy tinglovchiga qaratib, ichkariga burishga harakat qiling. (Dinamiklarning qaysi tomonga qarashini qanday sozlashni ko'ring.) Dinamiklarni quloq balandligiga yaqinroq o'rnating yoki ularni tinglash maydonining markazida quloq balandligiga qaratib buring.

Ko'p kanalli uy kinoteatri

Old uchta dinamikni 3-rasmda ko'rsatilgandek o'rnating. Chap va o'ng dinamiklarning balandligi ekranning markaziga imkon qadar yaqin bo'lishi kerak. Ularning ekranning yon tomonlaridan uzoqligi akustik tasvirning masshtabiga ta'sir qiladi. 0,5 m (20 dyuym) yaxshi boshlang'ich nuqta, lekin dinamiklarni doimiy ravishda joyiga mahkamlamasdan oldin tajriba o'tkazing.
Markaziy dinamik ekranning pastki yoki yuqori qismiga yaqin bo'lishi kerak, qaysi biri quloq balandligiga eng yaqin bo'lsa. O'rab turuvchi dinamiklarni xuddi tijorat kinoteatrlaridagi kabi, diffuz effektga erishish uchun bosh balandligidan kamida 0,6 m (2 fut) yuqoriroqqa joylashtirish yaxshiroqdir.

5.1-kanal

Ikkita o'rab turuvchi dinamik uchun 4-rasmda ko'rsatilgan burchakka imkon qadar yaqinroq turing. Xonaning proportsiyalari dinamiklarning yon devorlarga yoki orqa devorga o'rnatilishini belgilaydi.

6.1-kanal

Bu holda (5-rasm), o'rab turuvchi dinamiklarning ikkitasi tinglash maydonining markazi bilan bir qatorda, uchinchisi esa to'g'ridan-to'g'ri orqada joylashtirilishi kerak.

7.1-kanal

6-rasmda, agar sizda to'rtta o'rab turuvchi dinamik bo'lsa, optimal pozitsiyalar ko'rsatilgan.

Sharli tirgakning pozitsiyasini o'zgartirish

Agar siz dinamikni taqdim etilgan stol ustida portret yo'nalishida ishlatmoqchi bo'lsangiz yoki uni devorga maksimal pastga egilish bilan yuqori o'rnatmoqchi bo'lsangiz, 3-bo'limni butunlay o'tkazib yuborishingiz mumkin (7-rasm).
Eslatma: Maksimal egilishga erishish uchun devor qavmining o'rnatilishini teskari qilish kerak. (o'ng tomonda)

Mahkamlashning bu usuli potentsial jihatdan kamroq xavfsizdir, chunki agar poydevor qavmga to'g'ri o'rnatilmagan bo'lsa, tortishish mahsulotning tushishiga imkon beradi. 5-bo'limda ko'rsatilgandek, qisqich chizig'ining konus shaklidagi qirrasi poydevorning trubasiga tegishi shart.
Agar egilish darajasi mutlaqo zarur bo'lmasa, mahkamlashning bu usulidan qochishingiz tavsiya etiladi. B&W Group ushbu usuldan foydalanish natijasida kelib chiqqan har qanday zarar yoki jarohat uchun javobgarlikni o'z zimmasiga olmaydi.

Biroq, agar siz uni landshaft yo'nalishida ishlatmoqchi bo'lsangiz – ehtimol markaziy kanal sifatida foydalanish uchun – yoki uni devorga portret yo'nalishida, qavm dinamik orqasida yashiringan holda o'rnatmoqchi bo'lsangiz (8-rasm), siz sharli tirgakning pozitsiyasini pastdan dinamikning markaziga o'zgartirishingiz kerak bo'ladi.

Stol usti tagligini olib tashlash

Taglikning pastki qismidan rezina gilamchani olib tashlang va Torx kalitini olib tashlang. Kalitni kam-qulf qurilmasiga joylashtiring va poydevorni qulfdan chiqarish uchun uni soat miliga teskari tomonga aylantiring (9-rasm). Taglikni dinamikdan ajrating (10-rasm).

Orqa qopqoqni olib tashlash va aylantirish

11-rasmda ko'rsatilgandek uchta vintni olib tashlang va qopqoqni dinamikning orqa tomonidan tortib oling. Qopqoqni 180º ga aylantiring va uni dinamikning orqa tomoniga qayta yig'ing, endi sharli birikma markazda joylashgan (12-rasm). Hech qanday simlarni qisib qo'ymaslikka ehtiyot bo'ling.

Poydevorni aylantirish

Barcha hollarda, ochiq sharli birikmani mahkamlovchi vintni (A) bo'shating, poydevorni 90º ga aylantiring va vintni yana torting. Landshaft yo'nalishi uchun poydevorni shu holatda qoldiring (13-rasm). Devorga o'rnatiladigan portret yo'nalishi uchun, bunda sizga maksimal pastga egilish kerak emas va devor qavmini dinamik orqasida imkon qadar yashirishni xohlaysiz, boshqa sharli birikmani mahkamlovchi vintni (B) bo'shating, poydevorni yana 90º ga aylantiring va vintni torting (14-rasm). Taqdim etilgan Torx kalitidan foydalaning.

Stol ustidan foydalanib ulanish

Taglikning pastki qismidan rezina gilamchani olib tashlang (15-rasm). Ikkita ichki qoplamali simlarni ochish uchun kabelning tashqi qobig'ini 75 mm (3 dyuym) orqaga qaytaring. Musbat va manfiy simlarni yalang'och simning 10 mm (3/8 dyuym) qismini ochish uchun orqaga qaytaring. Agar ko'p tarmoqli simdan foydalanayotgan bo'lsangiz, toza uchini olish uchun tarmoqlarni buring. Har bir simni taglikning orqa tomonidagi tegishli teshikdan o'tkazing, ko'rsatilganidek polarit kodini kuzating. Simlar kanal bo'ylab boradi va prujinali terminallardagi yon teshiklar bilan bir qatorda paydo bo'ladi. Terminallarning uchlarini to'liq bosing va simni terminallarga suring. Keyin simni qisish uchun terminal uchlarini bo'shating. Rezina gilamchani almashtiring.

Devor qavmidan foydalanib o'rnatish va ulanish

Dinamikni shiftga o'rnatmang. Kabelning devor qavmiga qanday yo'naltirilishini hal qiling – devor yuzasida (faqat pastdan), gips ishlariga o'rnatilgan yoki ichi bo'sh (gipsokarton) konstruktsiyada. Agar kabelni devor ichida yoki gips qatlamida yo'naltirayotgan bo'lsangiz, devor qavmini joyiga mahkamlamasdan oldin uni o'rnating va tashqi qobig'i orqaga qaytarilgan holda 50 mm (2 dyuym) qoldiring. Kabelni qavmni mahkamlovchi vintlar joylashadigan joydan uzoqroqqa yo'naltirishga ehtiyot bo'ling.
Misol uchun, agar kabel gipsga yuqoridan o'rnatilgan bo'lsa, markaziy mahkamlovchi vintni tashlab keting. Agar kabelni devor yuzasiga yotqizayotgan bo'lsangiz, avval devor qavmini o'rnating. Qopqoq joyida bo'lganda kabelni qavmning tayanch platformasi atrofida yo'naltirish mumkin emas. Qopqoqda faqat bitta teshik bor, shuning uchun kabel shu tomondan yaqinlashishi kerak. Ruhiy darajadan foydalanib, devor qavmini devorga taklif qiling va mahkamlovchi teshiklarni belgilang. Konstruktsiya turiga mos ravishda devorni burg'ilang va tiqing (vintlar va tiqinlar taqdim etilmaydi). Agar kabelni devor yuzasiga pastdan yotqizayotgan bo'lsangiz, kabelni joylashtirish uchun qavm qopqog'ining pastki qismidagi teshikni olib tashlang. Yalang'och simning 10 mm (3/8 dyuym) qismini ochish uchun kabelning ichki o'zaklarining uchlarini orqaga qaytaring va ko'p tarmoqli bo'lsa, toza qilib buring. Ko'rsatilganidek, to'g'ri polaritni kuzatib, simlarni vintli terminallarga ulang. 3.1-bo'limdagi ko'rsatmalarga amal qilib, stol usti tagligini olib tashlang.
Qopqoqni poydevorga suring. Mahkamlovchi qisqichning qavmdagi poydevor teshigidan uzoqda ekanligiga ishonch hosil qiling va dinamik poydevorining uchini teshikka to'liq suring. Taqdim etilgan Torx kalitidan foydalanib, poydevorning bo'shashmasligi uchun mahkamlovchi qisqich orqali ikkita vintni tekis torting. Qisqichning konus shaklidagi qirrasi poydevordagi trubaga tegishini tekshiring. Haddan tashqari tortmang. Qopqoqni orqaga poydevorga suring va devor qavmiga joyiga bosing.

Dinamikning burchagini sozlash

Dinamikning orqa tomonidagi sharli birikma yonida dinamikni joyida ushlab turish uchun birikmani tortadigan ikkita vint bor. Birikmani bo'shatish uchun ulardan birini bo'shatish kifoya. Haqiqatan ham, portret yo'nalishida faqat bitta vintga kirish mumkin bo'ladi (17-rasm). Vintlarni bo'shatish va tortish uchun taqdim etilgan Torx kalitidan foydalaning.

Nishonni aylantirish

Agar dinamikni landshaft yo'nalishida ishlatayotgan bo'lsangiz, logotip nishonini 90º ga aylantirishingiz kerak bo'ladi. Nishon prujinali. Uni tortib olish va aylantirish uchun nishonning orqa tomoniga o'rnatilgan plastik plyonkadan foydalaning. Shunday qilgandan so'ng, plyonkani olib tashlang (18-rasm).

Atrof-muhit haqida ma'lumot

Ushbu mahsulot xalqaro direktivalarga mos keladi, shu jumladan, lekin ular bilan cheklanmaydi:

1. elektr va elektron uskunalarida xavfli moddalarni cheklash (RoHS),
2. kimyoviy moddalarni ro'yxatdan o'tkazish, baholash, ruxsat berish va cheklash (REACH)
3. elektr va elektron uskunalar chiqindilarini yo'q qilish (WEEE).

Ushbu mahsulotni qanday qilib to'g'ri qayta ishlash yoki yo'q qilish bo'yicha ko'rsatmalar uchun mahalliy chiqindilarni yo'q qilish bo'yicha organ bilan maslahatlashing.
