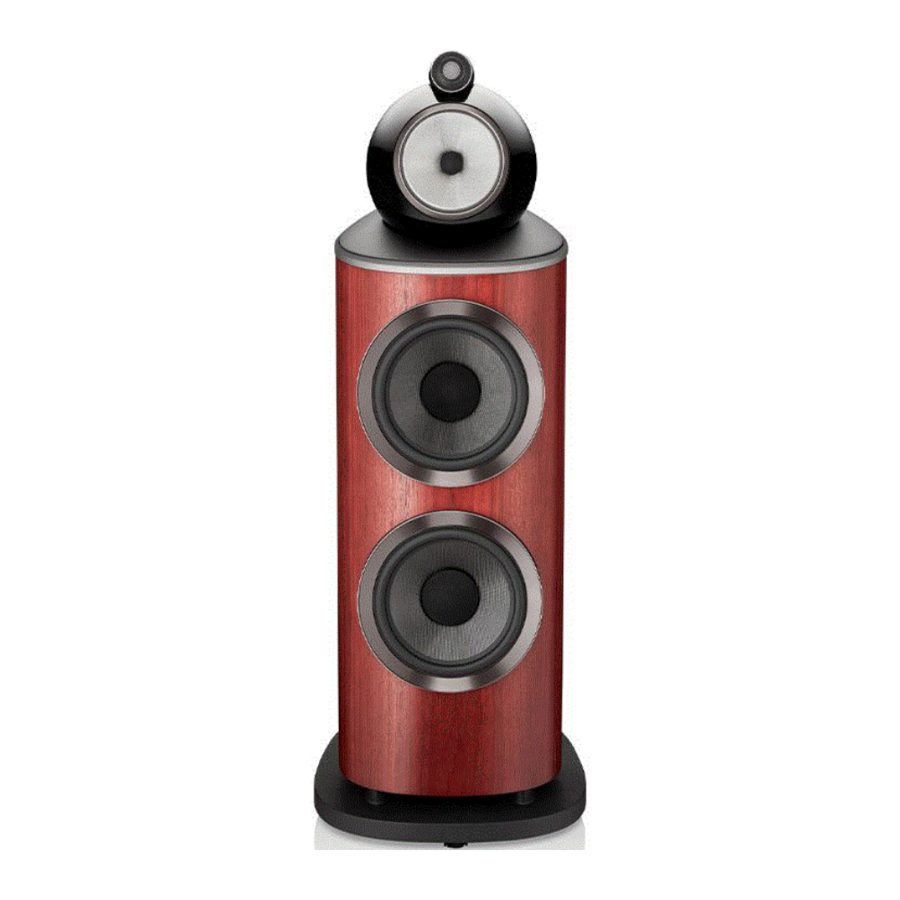

Bowers & Wilkins 801 D4; 802 D4; 803 D4; 800 Series Diamond - Kolonkalar uchun qo'llanma

Qutidan chiqarish

Qutining ichida nimalar bor
Har bir kolonkalar juftligi quyidagilar bilan ta'minlanadi:

2 O'rta diapazonli panjaralar
4 Bass panjaralari
4 Terminal ulanish simlari
4 Stabilizatorlar
4 Stabilizator qopqoqlari
1 T45 stabilizatorni sozlash va o'rta diapazonli uch qopqoqni olib tashlash uchun ponasimon asbob
1 Metall mixni sozlash paneli
1 Tozalash matosi

801 D4, 802 D4 va 803 D4 juda og'ir va biz ularni ishlatiladigan xonada ikki kishi birgalikda qutidan chiqarishni qat'iy tavsiya qilamiz. Shuningdek, kolonkalar sirtini tirnash xavfini kamaytirish uchun taqinchoqlarni yechib qo'yish oqilona ehtiyot chorasi hisoblanadi.
Yuqoridagi jadvalda 801 D4, 802 D4 va 803 D4 bilan birga qadoqlangan komponent qismlari ko'rsatilgan.
Agar biron narsa etishmayotgan bo'lsa, kolonkalar sotib olingan chakana sotuvchiga murojaat qiling.
Og'irroq bass/o'rta diapazonli panjaralar magnit yordamida biriktiriladi va tashish paytida harakatlanishni oldini olish uchun alohida bo'linmada qadoqlanadi.
Eslatma: Mahsulotga zarar yetkazmaslik uchun magnit bilan biriktirilgan panjaralarni o'rnatish yoki olib tashlashda ehtiyot bo'lish kerak. Panjaralar tushib ketsa, kolonka / stend poydevorini belgilashi mumkin; panjaralarni o'rnatish yoki olib tashlashda poydevorni yopib qo'yish orqali bunga qarshi kurashishingiz mumkin.
Tviter diafragmalari juda nozik va osonlik bilan shikastlanadi. 800 Series Diamondda biz tviterni ko'plab shikastlanishlardan himoya qila oladigan po'lat panjara to'rini kiritamiz. Biroq, siz hali ham karnaylaringizni ishlatishda va tozalashda ehtiyot bo'lishingiz kerak.

Ekologik ma'lumot
Ushbu mahsulot xalqaro direktivalarga mos keladi, shu jumladan, lekin ular bilan cheklanmaydi:

1. elektr va elektron jihozlardagi xavfli moddalarni cheklash (the Restriction of Hazardous Substances (RoHS)),
2. kimyoviy moddalarni ro'yxatga olish, baholash, avtorizatsiya qilish va cheklash (the Registration, Evaluation, Authorisation and restriction of CHemicals (REACH))
3. elektr va elektron chiqindilarni utilizatsiya qilish (the disposal ofWaste Electrical and Electronic Equipment (WEEE)).

Ushbu mahsulotni qanday qilib to'g'ri qayta ishlash yoki utilizatsiya qilish bo'yicha ko'rsatmalar uchun mahalliy chiqindilarni utilizatsiya qilish bo'yicha organingizga murojaat qiling.
Ushbu 800 Series Diamond karnayidagi tviter yig'ilishi kabinetning asosiy qismidan mexanik ravishda ajratilgan ajratilgan komponent hisoblanadi. Shunday qilib, mahsulot birinchi marta qadoqdan chiqarilganda bo'shashganga o'xshashi mumkin. Bu nosozlik emas, balki dizaynning o'ziga xos xususiyati bo'lib, karnayingizdan optimal ishlashni ta'minlaydi.
Agar tviter yig'ilishi tashish paytida siljigan bo'lsa va sozlashni talab qilsa, tviter korpusining orqa tomoni karnay kabinetining orqa tomoni bilan tekislanganligiga ishonch hosil qilish uchun yig'ilishni biroz oldinga va orqaga siljitish mumkin. Tviter yig'ilishini ham biroz aylantirish mumkin, shunda Bowers & Wilkins logotipi vertikal yo'naltirilgan bo'ladi. Ushbu sozlashlarni amalga oshirayotganda tviterni yumshoq chekka to'xtash joylaridan tashqariga majburlamang.
Eslatma: Ushbu sozlashlarni amalga oshirayotganda ajratish yig'ilishiga zarar yetkazmaslik uchun ehtiyot bo'lish kerak - agar tviterni yig'ishni sozlash haqida shubhangiz bo'lsa, dileringizdan yordam so'rang.

Kolonkalar to'g'ri joylashgandan so'ng, poydevorga o'rnatilgan mixlarni bo'shatish mumkin. Barmoqlaringizni poydevor va pol orasidagi bo'shliqqa qo'yib, to'rtta mix stakanini toping. Agar karnayingiz qattiq polda joylashgan bo'lsa, polni himoya qilish uchun mix stakanlarini joyida qoldiring. Agar karnayingiz gilamda bo'lsa, magnit bilan ushlab turilgan to'rtta mix stakanini olib tashlang va kelajakda foydalanish uchun saqlab qo'ying. Bu mixni holatga tushirishga tayyor qiladi.
Har bir mix/mix stakanining to'g'ri tepasida siz uch shoxli qulflash gaykasini his qilasiz. Barmoqlaringiz yordamida 2-qadamda ko'rsatilgandek, qulflash gaykasini aylantirib, mix/mix stakanini polga tushiring. Agar qulflash gaykasini burish juda qiyin bo'lsa, taqdim etilgan metall paneli shoxlardan birining uchidagi teshikka kiriting va aylantiring; qulflash gaykasini bo'shating (yuqoridagi rasmga qarang).
Mix/mix stakan polga tegishi bilan qulflash gaykasini aylantirishni davom ettirib, karnayni g'ildiraklaridan ko'taring. Ushbu jarayonni to'rtta mix/mix stakanlari bilan takrorlang va karnay tebranmasdan mustahkam turishini ta'minlash uchun balandlikni sozlang.
Mixlarni/mix stakanlarini joyida qulflash uchun metall panelni mixlardagi to'rtta teshikdan biriga kiriting. Metall panel yordamida mixning aylanishini to'xtatib, 5-qadamda ko'rsatilgandek, qulflash gaykasini aylantiring. Qulflash gaykasi bo'shatilgandan so'ng, metall panelni olib tashlang va qulflash gaykasini aylantirishni davom ettirib, uni poydevordagi qulflangan holatiga qaytaring. Qulflash gaykasi mahkam qulflanganligiga ishonch hosil qilish uchun metall panelni mixdagi to'rtta teshikdan biriga qayta kiriting. Metall panel mixni holatida ushlab turganda, barmoqlaringiz yordamida qulflash gaykasini aylantiring, toki u endi aylana olmaguncha. Buni har bir mix uchun takrorlang.
Mixlar joyida qulflangandan so'ng, karnay tasodifan ag'darilib ketish xavfini kamaytirish uchun stabilizatorlar o'rnatilishi kerak. Stabilizatorni poydevor orqali o'tkazish va T45 asbobidan foydalanib, stabilizatorni soat yo'nalishi bo'yicha aylantirib, rezina uchi polga tegmaguncha holatga tushirish kerak.
Barqarorlikni kamaytiradigan va ishlashga ta'sir qiladigan mixlarning og'irligi kamayib ketishining oldini olish uchun stabilizatorni ortiqcha qattiq tortmaslik kerak. Stabilizatorlar holatga tushirilgandan so'ng, qopqoqlarni stabilizatorning yuqori qismiga o'tkazish va T45 asbobi bilan poydevordagi chuqurchaga tushguncha ehtiyotkorlik bilan tortish mumkin.
Agar karnayni qayta joylashtirish kerak bo'lsa, stabilizator qopqoqlari olib tashlanishi, stabilizatorlar ko'tarilishi va mahsulotni ko'chirishdan oldin mixlar poydevorga qaytarilishi kerak. Buning uchun stabilizator qopqoqlarini soat miliga teskari yo'nalishda aylantirib olib tashlash uchun T45 asbobidan foydalaning, so'ngra stabilizatorlarni soat miliga teskari yo'nalishda aylantirib ko'tarish uchun T45 asbobidan foydalaning. Stabilizatorlar ko'tarilgandan so'ng, metall panelni mixdagi to'rtta teshikdan biriga kiriting, metall panel mixni holatida ushlab turganda, 2-qadamda ko'rsatilgandek, qulflash gaykasini bo'shating. Keyin qulflash gaykasini aylantirishni davom ettiring, toki u endi aylana olmaguncha; bu qulflash gaykasi va mixning biriktirilishini ta'minlaydi. Endi 3-qadamda ko'rsatilgandek, qulflash gaykasini aylantiring va mix poydevorga qayta ko'tarila boshlaydi. Mix poydevorga qaytarilgandan so'ng, mix stakanini (agar olib tashlangan bo'lsa) almashtiring va karnayni endi qayta joylashtirish mumkin.

Kolonkalarni joylashtirish
Stereo yoki uy kinoteatrlarida har bir karnayning bevosita atrof-muhiti akustik xarakterga o'xshashligiga ishonch hosil qilishga harakat qiling. Misol uchun, agar bitta karnay yalang'och devorlarga tutash bo'lsa, ikkinchisi esa yumshoq mebellar va pardalarga tutash bo'lsa, umumiy ovoz sifati ham, stereo tasvir ham buzilishi mumkin.

An'anaviy stereo tizimlar
Boshlash uchun kolonkalar 1,5 m dan 3 m gacha masofada, uchinchi burchakdagi tinglash maydoni bilan yakunlangan teng tomonli uchburchakning ikki burchagida joylashtirilishi kerak. Kolonkalar orqa va har qanday yon devorlardan kamida 0,5 m uzoqlikda joylashtirilishi kerak (yuqoridagi rasmga muvofiq).

Uy kinoteatri tizimlari
Agar kolonkalar uy kinoteatri tizimida oldingi kanallar uchun ishlatilsa, ular 2 kanalli audio uchun ko'ra yaqinroq joylashtirilishi kerak, chunki o'rab turgan kanallar tasvirni kengaytirishga moyil. Kolonkalarni ekran tomonlaridan taxminan 0,5 m masofada joylashtirish ovoz tasvirini vizual tasvir bilan bir xilda saqlashga yordam beradi. An'anaviy stereo joylashtirishda bo'lgani kabi, kolonkalar ideal holda har qanday yon devorlardan kamida 0,5 m uzoqlikda bo'lishi kerak.

Ulanish

Muhim xavfsizlik ogohlantirishi
Barcha ulanishlar audio uskunasi o'chirilgan holda amalga oshirilishi kerak. Audio uskunadan normal ishlashda foydalanilganda, izolyatsiya qilinmagan karnay terminallariga yoki simlarga tegish yoqimsiz hissiyotga olib kelishi mumkin. 801 D4, 802 D4 va 803 D4 karnay terminallari turli xil kabel ulanishlarini qabul qiladi: 4 mm banan vilkalari, 6 mm va 8 mm (1/4 dyuym va 5/16 dyuym) kuraklar yoki diametri 4 mm (5/32 dyuym) gacha bo'lgan yalang'och simlar.
Muhim xavfsizlik ogohlantirishi
Ayrim mamlakatlarda, xususan, Yevropa mamlakatlarida 4 mm banan vilkalaridan foydalanish potentsial xavfsizlik xavfi hisoblanadi, chunki ularni yopilmagan elektr ta'minoti rozetkalarining teshiklariga kiritish mumkin. Yevropa CENELEC xavfsizlik qoidalariga rioya qilish uchun terminallarning uchlaridagi 4 mm teshiklar plastik pinlar bilan to'silgan. Agar siz mahsulotlarni ushbu shartlar qo'llaniladigan har qanday mamlakatda ishlatayotgan bo'lsangiz, har qanday banan vilkalari bolalar yoki boshqa bexabar shaxslar tomonidan xavfli tarzda ishlatilmasligiga ishonch hosil qilishingiz kerak. Agar siz banan vilkalaridan foydalanishni istasangiz, plastik pinlarni olib tashlash mumkin. Karnay kabelini tanlashda dileringizdan maslahat so'rang. Uning umumiy impedansi karnay spetsifikatsiyasida tavsiya etilgan maksimaldan pastroq bo'lishini ta'minlang va yuqori chastotalarning susayishini oldini olish uchun past induktivlikli kabeldan foydalaning.

Har bir karnayning orqa tomonida bi-simli ulanishni ta'minlaydigan ikkita juft terminal mavjud (yuqori chapda). Yagona simli ulanish uchun bir xil polaritli terminallarni bir-biriga ulash uchun taqdim etilgan ulanish simlarini o'rnating. Bi-simli ulanish past darajadagi tafsilotlarning aniqligini yaxshilashi mumkin.
Karnaydagi musbat terminallar (qizil halqali) kuchaytirgichdagi musbat chiqish terminaliga, karnaydagi manfiy terminallar (qora halqali) esa har doim kuchaytirgichdagi manfiy chiqish terminaliga ulanganligiga ishonch hosil qiling. Noto'g'ri ulanish shikastlanishga olib kelmaydi, lekin stereo tasvirning yomonlashishiga va bassning yo'qolishiga olib keladi. G'ichirlashning oldini olish uchun har doim terminal qopqoqlarini to'liq burab qo'ying.

Nozik sozlash va ishga tushirish

Nozik sozlashdan oldin, o'rnatishdagi barcha ulanishlar to'g'ri va xavfsiz ekanligiga ishonch hosil qiling.
Kolonkalarni devorlardan uzoqlashtirish odatda bassning hajmini kamaytiradi. Kolonkalarning orqasidagi bo'sh joy ham chuqurlikning eshitish taassurotini yaratishga yordam beradi. Aksincha, kolonkalar devorlarga yaqinroq joylashtirilsa, bassning hajmi oshadi.
Agar bass chastota bilan notekis bo'lib tuyulsa, bu, ehtimol, tinglash xonasidagi rezonans rejimlari bilan bog'liq bo'ladi. Kolonkalarning yoki tinglash joyining holatidagi hatto kichik o'zgarishlar ham ushbu rezonanslarning ovozga qanday ta'sir qilishiga katta ta'sir ko'rsatishi mumkin. Tinglash joyini ko'chirishga yoki kolonkalar boshqa devor bo'ylab joylashtirishga harakat qiling. Katta mebel buyumlarining mavjudligi va joylashuvi ham rezonans rejimlariga ta'sir qilishi mumkin.
Agar markaziy tasvirda fokus yetishmasa, kolonkalar bir-biriga yaqinroq joylashtirishga yoki ularni ichkariga burchak ostida joylashtirishga harakat qiling, shunda ular tinglash joyining oldida joylashgan joyga qaratiladi.
Agar ovoz juda yorqin bo'lsa, xonadagi yumshoq mebellarning miqdorini oshirish (masalan, og'irroq pardalar) ovozni muvozanatlashga yordam berishi mumkin. Aksincha, yumshoq mebellarning miqdorini kamaytirish xira ovozni yoritishga yordam berishi mumkin.
Eng talabchan tinglash uchun bass/o'rta diapazonli panjaralarni qirralaridan ushlab, kabinetdan ehtiyotkorlik bilan tortib olib tashlang.
Karnayning ishlashi dastlabki tinglash davrida sezilarli darajada o'zgaradi. Agar karnay sovuq muhitda saqlangan bo'lsa, haydovchi bloklarining damping birikmalari va osma materiallari to'g'ri mexanik xususiyatlarini tiklash uchun biroz vaqt talab etiladi. Haydovchi blokining osma qismlari ham foydalanishning birinchi soatlarida bo'shashadi. Karnayning mo'ljallangan ishlashga erishishi uchun ketadigan vaqt oldingi saqlash sharoitlariga va undan qanday foydalanilishiga qarab farq qiladi. Qo'llanma sifatida harorat ta'sirining barqarorlashishi uchun bir haftagacha va mexanik qismlarning mo'ljallangan dizayn xususiyatlariga erishishi uchun o'rtacha 15 soat foydalanishga ruxsat bering.

Keyingi parvarish

Kabinet yuzalarini odatda faqat changdan tozalash kerak bo'ladi. Mahsulot bilan birga taqdim etilgan matodan foydalanishni tavsiya etamiz. Agar siz aerozol yoki boshqa tozalagichdan foydalanishni istasangiz, tozalagichni mahsulotga to'g'ridan-to'g'ri emas, balki matoga surting va avval kichik joyni sinab ko'ring, chunki ba'zi tozalash vositalari ba'zi yuzalarga zarar yetkazishi mumkin. Aşındırıcı yoki kislota, ishqor yoki antibakterial moddalarni o'z ichiga olgan mahsulotlardan saqlaning. Haydovchi bloklarida tozalash vositalaridan foydalanmang. Haydovchi bloklariga tegishdan saqlaning, chunki zarar yetishi mumkin.
Bowers & Wilkins kolonkalariga haqiqiy yog'och bilan ishlov berilganda, vaqt o'tishi bilan rangning o'zgarishini minimallashtirish uchun eng yaxshi qoplamalar tanlanadi va ultra-binafsha nurlarga chidamli lak bilan ishlanadi. Shunga qaramay, barcha tabiiy materiallar singari, qoplama o'z muhitiga javob beradi va rangning ma'lum darajada o'zgarishi kutiladi. Rang farqlari barcha qoplama yuzalarini bir xilda va teng ravishda quyosh nuriga ta'sir qilish orqali tuzatilishi mumkin, toki rang bir xil bo'lmaguncha. Ushbu jarayon bir necha kun yoki hatto haftalar davom etishi mumkin, lekin uni ultra-binafsha lampadan ehtiyotkorlik bilan foydalanish orqali tezlashtirish mumkin. Yog'och qoplamali yuzalar, shuningdek, yog'och qoplamasining yorilishi ehtimolini kamaytirish uchun radiatorlar va issiq havo teshiklari kabi to'g'ridan-to'g'ri issiqlik manbalaridan uzoqda saqlanishi kerak.
Tviter korpusi teksturali sirt qoplamasiga ega bo'lib, u ishlatilganda yuzaki izlarni to'plashi mumkin va taqdim etilgan tozalash matosini korpus atrofida, sirt teksturasiga mos ravishda artib tozalanishi kerak.
800 Series Diamond karnayingizning teri bilan qoplangan yuzalarini yumshoq, quruq mato bilan changdan tozalash mumkin. Dog'larni teridan tozalash uchun mikrofiber matoni iliq suv bilan namlash va uni toza bo'lgunga qadar teriga surtish orqali olib tashlash mumkin. Mato bilan terini ishqalamang yoki tozalash vositalari yoki teri jilosidan foydalanmang, chunki bu mahsulotga zarar yetkazishi mumkin.

Seriya raqami va muvofiqlik ma'lumotlari

Agar sizga 800 Series Diamond karnaylaringiz haqida mijozlarga xizmat ko'rsatish guruhi bilan gaplashishingiz kerak bo'lsa, noyob karnaylaringizni tavsiflovchi tayyor mahsulot (FP) va seriya raqamlarini keltirishingiz kerak bo'lishi mumkin. Ushbu raqamlarni mahsulot yetkazib berilgan tashqi qadoqda ham, o'rta diapazonli uch qopqoq ostida ham topish mumkin.
O'rta diapazonli uch qopqoqni o'rta diapazonli boshni barqarorlashtirish uchun bir qo'lni o'rta diapazonli boshga qo'yib, so'ngra boshqa qo'l bilan olib tashlash asbobining ponasimon uchini uch qopqoq va issiqlik tarqatuvchi o'rtasiga ehtiyotkorlik bilan kiritish orqali olib tashlash mumkin. Uch qopqoqni bo'shatish uchun ponasimon asbobni ehtiyotkorlik bilan burang, so'ngra identifikatsiya raqamlari va muvofiqlik ma'lumotlarini ochish uchun uch qopqoqni qo'l bilan yuqoriga siljitish mumkin.
Eslatma: uch qopqoqni olib tashlash va qayta o'rnatishda uch qopqoq, bosh, issiqlik tarqatuvchi va atrofidagi qismlarning qoplamasiga zarar yetkazmaslik uchun ehtiyot bo'lish kerak.
Uch qopqoqni boshning orqa tomonidagi o'rnatgichga qayta siljitish va ehtiyotkorlik bilan pastga bosish orqali o'zining dam olish joyiga qaytarish mumkin.
