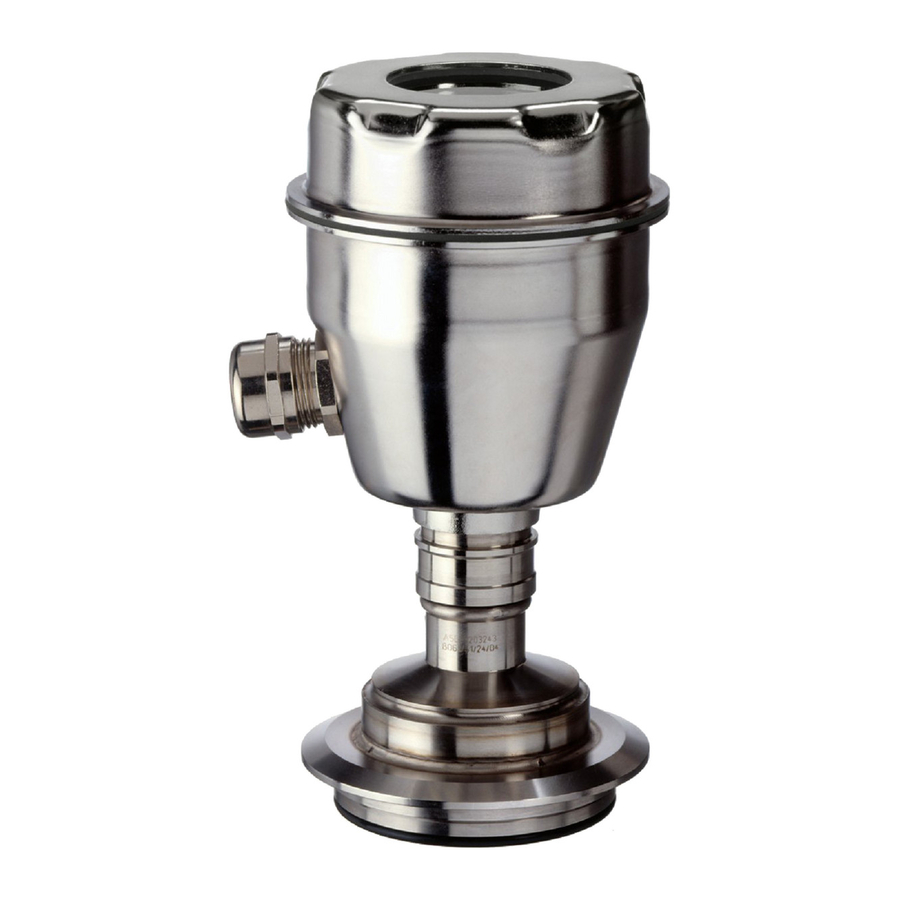

Siemens SITRANS P300 Ръководство за бърз старт

Съдържание

warning Моля, обърнете се към Ръководството за употреба преди инсталиране и стартиране!

Общ преглед

Общ преглед

Комуникационна кутия

Connection Box Overview

  1. Екранна връзка
  2. PROFIBUS-PA
  3. PROFIBUS-PA
  4. Бутон за режим (Mode key)
  5. Бутон за увеличаване (Increment key)
  6. Бутон за намаляване (Decrement key)

Дигитален дисплей

Digital Display Overview

  1. Измерено (Measured)
  2. Размерност/Код за грешка (Dimension/Fault code)
  3. Основен дисплей (дебит) (Root display (Flow))
  4. Режим/Симулация/Защита (Mode/Simulation/Protection) →
    L Клавиатура и функционална стойност (Keyboard and Function value)
  5. Нарушение на долната граница (Violation of lower limit)
  6. Знак за измерена стойност (Sign for measured value)
  7. Нарушение на горната граница (Violation of higher limit)
  8. Комуникационен дисплей (Communication display)

Операция

Измерена стойност, Единица (M12 и M14), статус (Measured value, Unit (M12 and M14), status)
Кодове за грешки и повреди в случай на неизправност (Error and fault codes in case of malfunction)
M4 Затихване1)2) (Damping)
M7 Нулева настройка3)2) (Zero adjustment)
M10 Деактивиране на клавиши и функции1)5)2) (Key and function disable)
M13 Източник на измерена стойност1)2) (Measured value source)
M14 Физическа единица1)3)2) (Physical unit)
M15 Адрес на шината1)2) (Bus address)
M16 Режим на работа на устройството1)2) (Device operation mode)
M17 Десетична запетая1)2) (Decimal point)
M18 Нулева настройка4) (Zero adjustment)
M19 Баланс LO1)3)2) (Balance LO)
M20 Баланс HI1)3)2) (Balance HI)

1) UP или DOWN промяна на стойността

2) MODE запазване на стойността

3) UP и DOWN 2s задаване на стойност

4) Само показване на оставащия наличен обхват на измерване

5) UP и DOWN 2s изключване на заключването

Кодове за грешки

F_001 Деактивиране на клавиши и функции (Key and function disable)
F_003 Понастоящем не е разрешена промяна на режима на устройството (Change of device mode currently not permitted)
F_004 Неподходяща десетична запетая (Decimal point unfavourable)
F_005 Стойността е само за четене (Value is read-only)
F_006 Твърде малък обхват на баланса (Balance span too small)
F_007 Ограничен обхват на измерване (Measuring range limited)
F_008 Локалната операция е деактивирана (Local operation disabled)

Лош статус

B_004 Твърде малък обхват на баланса (Balance span too small)
B_011 Стойността не е изчислена (Value not calculated)
B_012 Дефектна електроника (Electronics defective)
B_015 Дефектна електроника, постоянна стойност (Electronics defective, value constant)
B_016 Грешка в сензора (Sensor error)
B_017 Достигната е долната граница на превишаване на обхвата (Lower overrange limit reached)
B_018 Достигната е горната граница на превишаване на обхвата (Upper overrange limit reached)
B_031 Извън експлоатация (Out of service)

Несигурен статус

U_071 Последна използваема стойност (Last usable value)
U_072 Заместваща стойност (Substitute value)
U_075 Постоянна заместваща стойност (Substitute value constant)
U_079 Първоначална стойност (Initial value)
U_080 Аларма за поддръжка (Maintenance alarm)
U_081 Достигнат е долен обхват на измерване (Lower measuring range reached)
U_082 Достигнат е горен обхват на измерване (Upper measuring range reached)

Добър статус

Добър (Good)
G_132 Параметърът е променен (Parameter changed)
G_137 Достигната е долната граница на предупреждение (Lower warning limit reached)
G_138 Достигната е горната граница на предупреждение (Upper warning limit reached)
G_141 Достигната е долната граница на аларма (Lower alarm limit reached)
G_142 Достигната е горната граница на аларма (Upper alarm limit reached)
G_164 Необходима е поддръжка (Maintenance required)

Режим 13: източник на измерена стойност

0 Изход (Output)
1 Вторична променлива (налягане) (Secondary variable (Pressure))
2 Първична променлива (Primary variable)
3 Температура на сензора (Sensor temperature)
4 Температура на електрониката (Electronics temperature)
5 Вторична променлива 3 (Secondary variable 3)
6 Изход на брояча (Counter output)
7 Стойност на налягането на сензора (Sensor pressure value)

Режим 16: режим на работа на устройството

0 Profile 3.0 device (1AI)
1 SITRANS P DS III PA Profile 3.0
128 Profile 3.0 Gerät (1AI, 1TOT)

Режим 19, 20: Баланс

  • Изберете режим 19.
  • Въведете референтното налягане (LO) на предавателя
  • С1) дисплеят превключва към измерената стойност на налягането, изберете стойността на референтното налягане.
  • С3) се прилага долната точка на баланса.
  • Изберете режим 20,
  • Въведете референтното налягане (HI) на предавателя.
  • С1) дисплеят превключва към измерената стойност на налягането, изберете стойността на референтното налягане.
  • С3) се прилага горната точка на баланса

FW/HW версии

Може да се прочете от етикета за одобрение

FW: aaaa. bb. cc

HW: xx. yy. zz

Свързване на предавателя

Свързване на предавателя

  1. Захранващи клеми (Supply terminals)
  2. A. Екраниране на кабелния вход (Shield on cable gland)
    B. Водещ канал (Guide channel)
  3. Помощно захранване UH (Auxiliary power UH)

Ex-Data

Вижте инструкциите за експлоатация, типовата табелка и сертификата за съответствие http://www.siemens.com/sitransp
