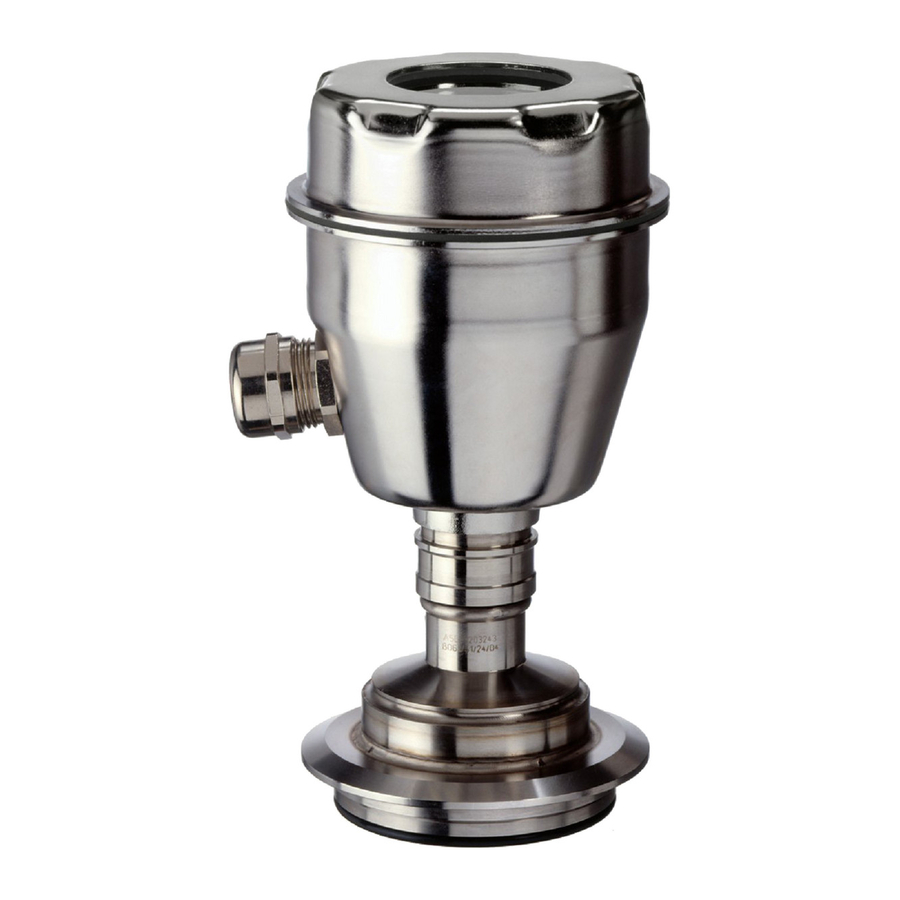

Ghid de pornire rapidă Siemens SITRANS P300
Cuprins
Vă rugăm să consultați manualul de instrucțiuni înainte de instalare și pornire!
Prezentare generală
Cutie de conexiuni
- Conexiune ecran
- PROFIBUS-PA
- PROFIBUS-PA
- Tasta mod
- Tasta incrementare
- Tasta decrementare
Afișaj digital
- Măsurat
- Dimensiune/Cod de eroare
- Afișaj rădăcină (Debit)
- Mod/Simulare/Protecție →
L Tastatură și valoare funcție - Încălcarea limitei inferioare
- Semn pentru valoarea măsurată
- Încălcarea limitei superioare
- Afișaj comunicare
Operare
| Valoare măsurată, Unitate (M12 și M14), stare | |
| Coduri de eroare și defecțiuni în caz de funcționare defectuoasă | |
| M4 | Amortizare1)2) |
| M7 | Ajustare zero3)2) |
| M10 | Dezactivare tastă și funcție1)5)2) |
| M13 | Sursă valoare măsurată1)2) |
| M14 | Unitate fizică1)3)2) |
| M15 | Adresă bus1)2) |
| M16 | Mod de operare dispozitiv1)2) |
| M17 | Virgulă zecimală1)2) |
| M18 | Ajustare zero4) |
| M19 | Echilibru LO1)3)2) |
| M20 | Echilibru HI1)3)2) |
1) UP (SUS) sau DOWN (JOS) modifică valoarea
2) MODE (MOD) salvează valoarea
3) UP (SUS) și DOWN (JOS) 2s setează valoarea
4) Doar afișarea intervalului de măsurare disponibil rămas
5) UP (SUS) și DOWN (JOS) 2s blochează
Coduri de eroare
| F_001 | Dezactivare tastă și funcție |
| F_003 | Modificarea modului dispozitivului nu este permisă în prezent |
| F_004 | Virgulă zecimală nefavorabilă |
| F_005 | Valoarea este doar pentru citire |
| F_006 | Interval de echilibrare prea mic |
| F_007 | Interval de măsurare limitat |
| F_008 | Operare locală dezactivată |
Stare rea
| B_004 | Interval de echilibrare prea mic |
| B_011 | Valoarea nu este calculată |
| B_012 | Electronică defectă |
| B_015 | Electronică defectă, valoare constantă |
| B_016 | Eroare senzor |
| B_017 | Limita inferioară de suprasarcină atinsă |
| B_018 | Limita superioară de suprasarcină atinsă |
| B_031 | În afara serviciului |
Stare nesigură
| U_071 | Ultima valoare utilizabilă |
| U_072 | Valoare de substituție |
| U_075 | Valoare de substituție constantă |
| U_079 | Valoare inițială |
| U_080 | Alarmă de întreținere |
| U_081 | Interval de măsurare inferior atins |
| U_082 | Interval de măsurare superior atins |
Stare bună
| Bună | |
| G_132 | Parametru modificat |
| G_137 | Limita inferioară de avertizare atinsă |
| G_138 | Limita superioară de avertizare atinsă |
| G_141 | Limita inferioară de alarmă atinsă |
| G_142 | Limita superioară de alarmă atinsă |
| G_164 | Întreținere necesară |
Mod 13: sursă valoare măsurată
| 0 | Ieșire |
| 1 | Variabilă secundară (Presiune) |
| 2 | Variabilă primară |
| 3 | Temperatura senzorului |
| 4 | Temperatura electronicii |
| 5 | Variabilă secundară 3 |
| 6 | Ieșire contor |
| 7 | Valoare presiune senzor |
Mod 16: mod de operare dispozitiv
| 0 | Dispozitiv Profile 3.0 (1AI) |
| 1 | SITRANS P DS III PA Profile 3.0 |
| 128 | Profile 3.0 Gerät (1AI, 1TOT) |
Mod 19, 20: Echilibru
- Selectați modul 19.
- Introduceți presiunea de referință (LO) pe transmițător
- Cu1) afișajul comută la valoarea presiunii măsurate, selectați valoarea presiunii de referință.
- Cu3) se aplică punctul de echilibru inferior.
- Selectați modul 20,
- Introduceți presiunea de referință (HI) pe transmițător.
- Cu1) afișajul comută la valoarea presiunii măsurate, selectați valoarea presiunii de referință.
- Cu3) se aplică punctul de echilibru superior
Versiuni FW/HW
Pot fi citite de pe eticheta de aprobare
FW: aaaa. bb. cc
HW: xx. yy. zz
Conectarea transmițătorului
- Terminale de alimentare
- A. Ecran pe presetupe
B. Canal de ghidare - Alimentare auxiliară UH
Ex-Data
Consultați instrucțiunile de operare, plăcuța de identificare și certificatul de conformitate http://www.siemens.com/sitransp
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Ghid de pornire rapidă Siemens SITRANS P300
