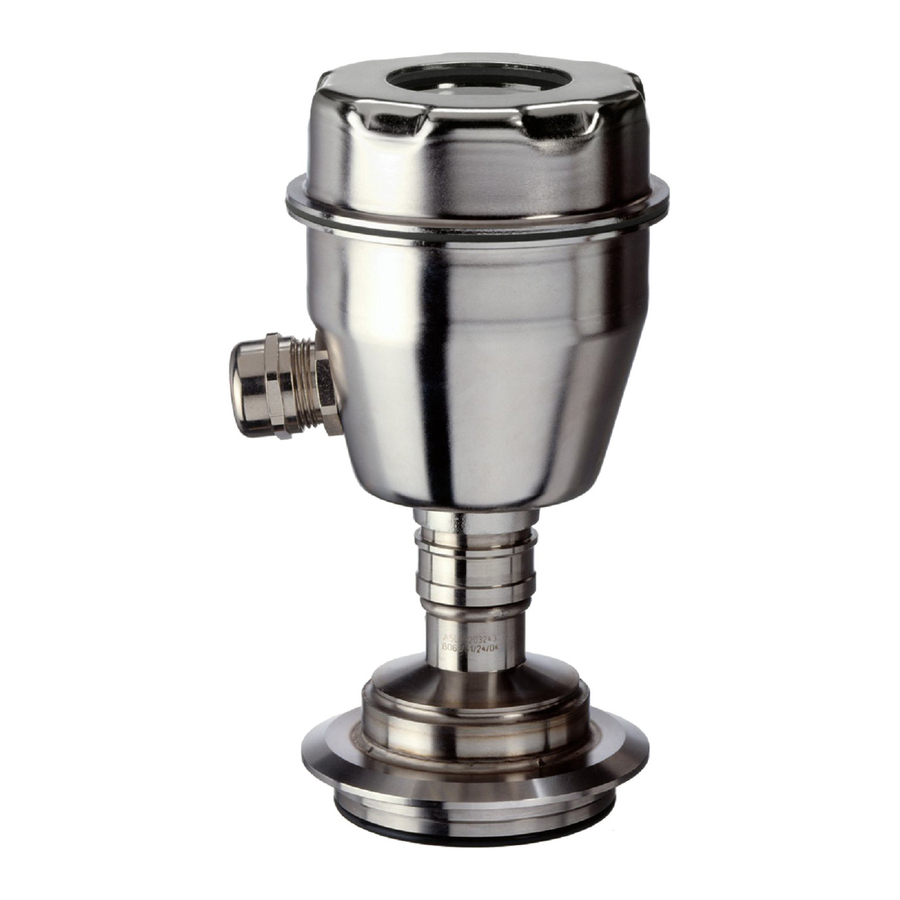

Guía de inicio rápido de Siemens SITRANS P300
Contenido
- 1 Descripción general
- 2 Funcionamiento
- 3 Códigos de fallo
- 4 Estado incorrecto
- 5 Estado inseguro
- 6 Estado correcto
- 7 Modo 13: fuente del valor medido
- 8 Modo 16: modo de funcionamiento del dispositivo
- 9 Modo 19, 20: Balance
- 10 Versiones de FW/HW
- 11 Conexión del transmisor
- 12 Datos Ex
- 13 Descargar el manual
- 14 En otros idiomas
¡Consulte el manual de instrucciones antes de la instalación y la puesta en marcha!
Descripción general
Caja de conexiones
- Conexión de pantalla
- PROFIBUS-PA
- PROFIBUS-PA
- Tecla de modo
- Tecla de incremento
- Tecla de decremento
Pantalla digital
- Medido
- Dimensión/Código de fallo
- Pantalla raíz (Flujo)
- Modo/Simulación/Protección →
L Valor de teclado y función - Violación del límite inferior
- Signo para el valor medido
- Violación del límite superior
- Pantalla de comunicación
Funcionamiento
| Valor medido, Unidad (M12 y M14), estado | |
| Códigos de error y fallo en caso de mal funcionamiento | |
| M4 | Amortiguación1)2) |
| M7 | Ajuste de cero3)2) |
| M10 | Desactivación de tecla y función1)5)2) |
| M13 | Fuente del valor medido1)2) |
| M14 | Unidad física1)3)2) |
| M15 | Dirección del bus1)2) |
| M16 | Modo de funcionamiento del dispositivo1)2) |
| M17 | Punto decimal1)2) |
| M18 | Ajuste de cero4) |
| M19 | Balance LO1)3)2) |
| M20 | Balance HI1)3)2) |
1) UP (ARRIBA) o DOWN (ABAJO) cambian el valor
2) MODE (MODO) guarda el valor
3) UP (ARRIBA) y DOWN (ABAJO) 2s establecen el valor
4) Solo visualización del rango de medición disponible restante
5) UP (ARRIBA) y DOWN (ABAJO) 2s desactivan el bloqueo
Códigos de fallo
| F_001 | Desactivación de tecla y función |
| F_003 | Cambio del modo de dispositivo no permitido actualmente |
| F_004 | Punto decimal desfavorable |
| F_005 | El valor es de solo lectura |
| F_006 | El rango de balance es demasiado pequeño |
| F_007 | Rango de medición limitado |
| F_008 | Funcionamiento local desactivado |
Estado incorrecto
| B_004 | El rango de balance es demasiado pequeño |
| B_011 | Valor no calculado |
| B_012 | Electrónica defectuosa |
| B_015 | Electrónica defectuosa, valor constante |
| B_016 | Error del sensor |
| B_017 | Límite inferior de sobre rango alcanzado |
| B_018 | Límite superior de sobre rango alcanzado |
| B_031 | Fuera de servicio |
Estado inseguro
| U_071 | Último valor utilizable |
| U_072 | Valor sustituto |
| U_075 | Valor sustituto constante |
| U_079 | Valor inicial |
| U_080 | Alarma de mantenimiento |
| U_081 | Rango de medición inferior alcanzado |
| U_082 | Rango de medición superior alcanzado |
Estado correcto
| Correcto | |
| G_132 | Parámetro cambiado |
| G_137 | Límite de advertencia inferior alcanzado |
| G_138 | Límite de advertencia superior alcanzado |
| G_141 | Límite de alarma inferior alcanzado |
| G_142 | Límite de alarma superior alcanzado |
| G_164 | Mantenimiento requerido |
Modo 13: fuente del valor medido
| 0 | Salida |
| 1 | Variable secundaria (Presión) |
| 2 | Variable primaria |
| 3 | Temperatura del sensor |
| 4 | Temperatura de la electrónica |
| 5 | Variable secundaria 3 |
| 6 | Salida del contador |
| 7 | Valor de presión del sensor |
Modo 16: modo de funcionamiento del dispositivo
| 0 | Dispositivo de perfil 3.0 (1AI) |
| 1 | SITRANS P DS III PA Perfil 3.0 |
| 128 | Perfil 3.0 Gerät (1AI, 1TOT) |
Modo 19, 20: Balance
- Seleccione el modo 19.
- Introduzca la presión de referencia (LO) en el transmisor
- Con1) la pantalla cambia al valor de presión medido, seleccione el valor de la presión de referencia.
- Con3) se aplica el punto de balance inferior.
- Seleccione el modo 20,
- Introduzca la presión de referencia (HI) en el transmisor.
- Con1) la pantalla cambia al valor de presión medido, seleccione el valor de la presión de referencia.
- Con3) se aplica el punto de balance superior
Versiones de FW/HW
Se puede leer de la etiqueta de aprobación
FW: aaaa. bb. cc
HW: xx. yy. zz
Conexión del transmisor
- Terminales de alimentación
- A. Blindaje en el prensaestopas
B. Canal de guía - Alimentación auxiliar UH
Datos Ex
Consulte las instrucciones de funcionamiento, la placa de características y el certificado de conformidad http://www.siemens.com/sitransp
