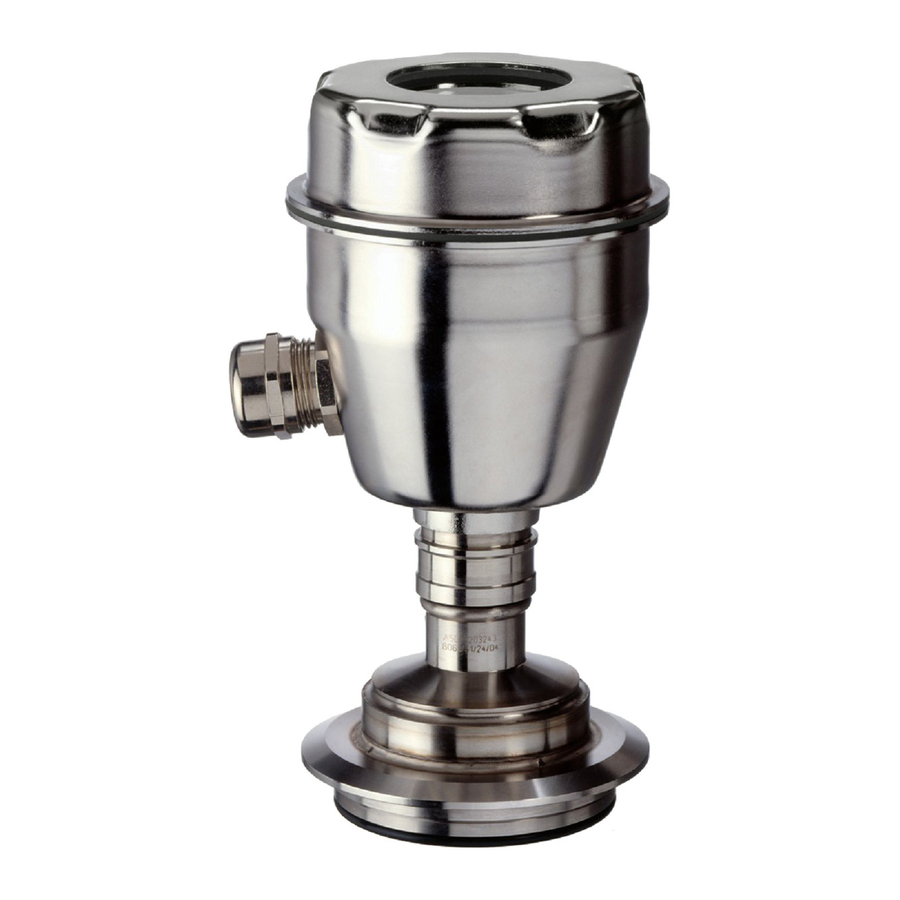

Siemens SITRANS P300 Жылдам іске қосу нұсқаулығы

Мазмұны

ескерту Орнату және іске қосу алдында нұсқаулықпен танысыңыз!

Шолу

Шолу

Қосылым қорабы

Қосылым қорабына шолу

  1. Экран қосылымы
  2. PROFIBUS-PA
  3. PROFIBUS-PA
  4. Режим кілті
  5. Өсім кілті
  6. Кему кілті

Сандық дисплей

Сандық дисплейге шолу

  1. Өлшенген
  2. Өлшем/Ақау коды
  3. Түбірлік дисплей (Ағын)
  4. Режим/Модельдеу/Қорғау →
    L Пернетақта және Функция мәні
  5. Төменгі шектің бұзылуы
  6. Өлшенген мәнге арналған белгі
  7. Жоғарғы шектің бұзылуы
  8. Байланыс дисплейі

Жұмыс істеу

Өлшенген мән, Өлшем бірлігі (M12 және M14), күй
Ақаулық жағдайындағы қате және ақау кодтары
M4 Демпфирлеу1)2)
M7 Нөлдік реттеу3)2)
M10 Кілт пен функцияны өшіру1)5)2)
M13 Өлшенген мән көзі1)2)
M14 Физикалық бірлік1)3)2)
M15 Шина мекенжайы1)2)
M16 Құрылғының жұмыс режимі1)2)
M17 Ондық нүкте1)2)
M18 Нөлдік реттеу4)
M19 Теңгерім LO1)3)2)
M20 Теңгерім HI1)3)2)

1) UP (ЖОҒАРЫ) немесе DOWN (ТӨМЕН) мәнді өзгерту

2) MODE (РЕЖИМ) мәнді сақтау

3) UP (ЖОҒАРЫ) және DOWN (ТӨМЕН) 2с мәнді орнату

4) Тек қол жетімді өлшеу диапазонының қалған бөлігін көрсету

5) UP (ЖОҒАРЫ) және DOWN (ТӨМЕН) 2с құлыпты өшіру

Ақау кодтары

F_001 Кілт пен функцияны өшіру
F_003 Құрылғы режимін өзгертуге қазір рұқсат етілмеген
F_004 Ондық нүкте қолайсыз
F_005 Мән тек оқуға арналған
F_006 Теңгерім аралығы тым аз
F_007 Өлшеу диапазоны шектелген
F_008 Жергілікті жұмыс өшірілген

Нашар күй

B_004 Теңгерім аралығы тым аз
B_011 Мән есептелмеген
B_012 Электроника ақаулы
B_015 Электроника ақаулы, мән тұрақты
B_016 Датчик қатесі
B_017 Төменгі шамадан тыс шекке жетті
B_018 Жоғарғы шамадан тыс шекке жетті
B_031 Қызмет көрсетуден тыс

Қауіпсіз емес күй

U_071 Соңғы жарамды мән
U_072 Алмастыру мәні
U_075 Алмастыру мәні тұрақты
U_079 Бастапқы мән
U_080 Техникалық қызмет көрсету дабылы
U_081 Төменгі өлшеу диапазонына жетті
U_082 Жоғарғы өлшеу диапазонына жетті

Жақсы күй

Жақсы
G_132 Параметр өзгертілді
G_137 Төменгі ескерту шегіне жетті
G_138 Жоғарғы ескерту шегіне жетті
G_141 Төменгі дабыл шегіне жетті
G_142 Жоғарғы дабыл шегіне жетті
G_164 Техникалық қызмет көрсету қажет

13-режим: өлшенген мән көзі

0 Шығыс
1 Екінші реттік айнымалы (Қысым)
2 Негізгі айнымалы
3 Датчик температурасы
4 Электроника температурасы
5 Екінші реттік 3-айнымалы
6 Есептегіш шығысы
7 Датчик қысымының мәні

16-режим: құрылғының жұмыс режимі

0 Profile 3.0 device (1AI)
1 SITRANS P DS III PA Profile 3.0
128 Profile 3.0 Gerät (1AI, 1TOT)

19, 20-режим: Теңгерім

  • 19-режимді таңдаңыз.
  • Трансмиттердегі эталондық қысымды (LO) енгізіңіз
  • Дисплей1) өлшенген қысым мәніне ауысқанда, эталондық қысымның мәнін таңдаңыз.
  • Төменгі теңгерім нүктесі3) қолданылады.
  • 20-режимді таңдаңыз,
  • Трансмиттердегі эталондық қысымды (HI) енгізіңіз.
  • Дисплей1) өлшенген қысым мәніне ауысқанда, эталондық қысымның мәнін таңдаңыз.
  • Жоғарғы теңгерім нүктесі3) қолданылады

FW/HW шығарылымдары

Мақұлдау жапсырмасынан оқуға болады

FW: aaaa. bb. cc

HW: xx. yy. zz

Трансмиттерді қосу

Трансмиттерді қосу

  1. Қорек терминалдары
  2. A. Кабельдік кіріспедегі қалқан
    B. Бағыттау арнасы
  3. Қосалқы қуат UH

Ex-мәліметтер

Пайдалану нұсқауларын, типтік тақтайшаны және сәйкестік сертификатын қараңыз http://www.siemens.com/sitransp
