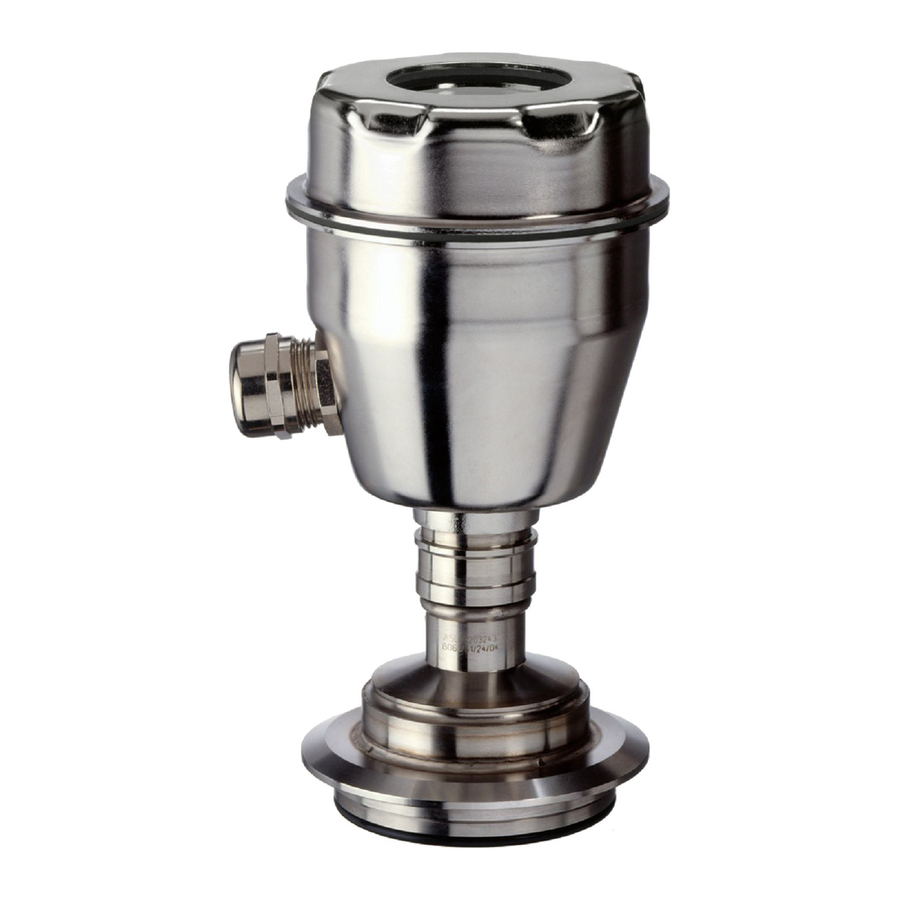

Siemens SITRANS P300 Hızlı Başlangıç Kılavuzu

İçerikler

warning Lütfen kurulum ve başlatma işleminden önce Kullanım Kılavuzuna bakın!

Genel Bakış

Genel Bakış

Bağlantı kutusu

Bağlantı Kutusu Genel Bakışı

  1. Ekran bağlantısı
  2. PROFIBUS-PA
  3. PROFIBUS-PA
  4. Mod tuşu
  5. Artış tuşu
  6. Azaltma tuşu

Dijital ekran

Dijital Ekran Genel Bakışı

  1. Ölçülen
  2. Boyut/Hata kodu
  3. Kök ekran (Akış)
  4. Mod/Simülasyon/Koruma →
    L Klavye ve Fonksiyon değeri
  5. Alt limitin ihlali
  6. Ölçülen değer işareti
  7. Üst limitin ihlali
  8. İletişim ekranı

Çalışma

Ölçülen değer, Birim (M12 ve M14), durum
Arıza durumunda hata ve arıza kodları
M4 Sönümleme1)2)
M7 Sıfır ayarı3)2)
M10 Tuş ve fonksiyon devre dışı bırakma1)5)2)
M13 Ölçülen değer kaynağı1)2)
M14 Fiziksel birim1)3)2)
M15 Veri yolu adresi1)2)
M16 Cihaz çalışma modu1)2)
M17 Ondalık nokta1)2)
M18 Sıfır ayarı4)
M19 Denge LO1)3)2)
M20 Denge HI1)3)2)

1) UP (YUKARI) veya DOWN (AŞAĞI) değeri değiştir

2) MODE (MOD) değeri kaydet

3) UP (YUKARI) ve DOWN (AŞAĞI) 2s değeri ayarla

4) Sadece kalan mevcut ölçüm aralığının gösterimi

5) UP (YUKARI) ve DOWN (AŞAĞI) 2s kilidi kapat

Hata kodları

F_001 Tuş ve fonksiyon devre dışı bırakma
F_003 Cihaz modunun değiştirilmesine şu anda izin verilmiyor
F_004 Ondalık nokta uygunsuz
F_005 Değer salt okunur
F_006 Denge aralığı çok küçük
F_007 Ölçüm aralığı sınırlı
F_008 Yerel çalışma devre dışı

Durum kötü

B_004 Denge aralığı çok küçük
B_011 Değer hesaplanmadı
B_012 Elektronik arızalı
B_015 Elektronik arızalı, değer sabit
B_016 Sensör hatası
B_017 Alt aşırı aralık sınırına ulaşıldı
B_018 Üst aşırı aralık sınırına ulaşıldı
B_031 Hizmet dışı

Durum güvenli değil

U_071 Son kullanılabilir değer
U_072 Yedek değer
U_075 Yedek değer sabit
U_079 Başlangıç değeri
U_080 Bakım alarmı
U_081 Alt ölçüm aralığına ulaşıldı
U_082 Üst ölçüm aralığına ulaşıldı

Durum iyi

İyi
G_132 Parametre değiştirildi
G_137 Alt uyarı sınırına ulaşıldı
G_138 Üst uyarı sınırına ulaşıldı
G_141 Alt alarm sınırına ulaşıldı
G_142 Üst alarm sınırına ulaşıldı
G_164 Bakım gerekli

Mod 13: ölçülen değer kaynağı

0 Çıkış
1 İkincil değişken (Basınç)
2 Birincil değişken
3 Sensör sıcaklığı
4 Elektronik sıcaklığı
5 İkincil değişken 3
6 Sayaç çıkışı
7 Sensör basınç değeri

Mod 16: cihaz çalışma modu

0 Profil 3.0 cihazı (1AI)
1 SITRANS P DS III PA Profil 3.0
128 Profil 3.0 Gerät (1AI, 1TOT)

Mod 19, 20: Denge

  • Mod 19'u seçin.
  • Vericideki referans basıncını (LO) girin
  • Ekran1) ile ölçülen basınç değerine geçtiğinde, referans basıncının değerini seçin.
  • 3) ile alt denge noktası uygulanır.
  • Mod 20'yi seçin,
  • Vericideki referans basıncını (HI) girin.
  • Ekran1) ile ölçülen basınç değerine geçtiğinde, referans basıncının değerini seçin.
  • 3) ile üst denge noktası uygulanır

FW/HW sürümleri

Onay etiketinden okunabilir

FW: aaaa. bb. cc

HW: xx. yy. zz

Vericiyi bağlama

Vericiyi Bağlama

  1. Besleme terminalleri
  2. A. Kablo rakorunda ekran
    B. Kılavuz kanalı
  3. Yardımcı güç UH

Ex-Verileri

Çalıştırma talimatlarına, tip plakasına ve uygunluk sertifikasına bakın http://www.siemens.com/sitransp

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Siemens SITRANS P300 Hızlı Başlangıç Kılavuzu indir
