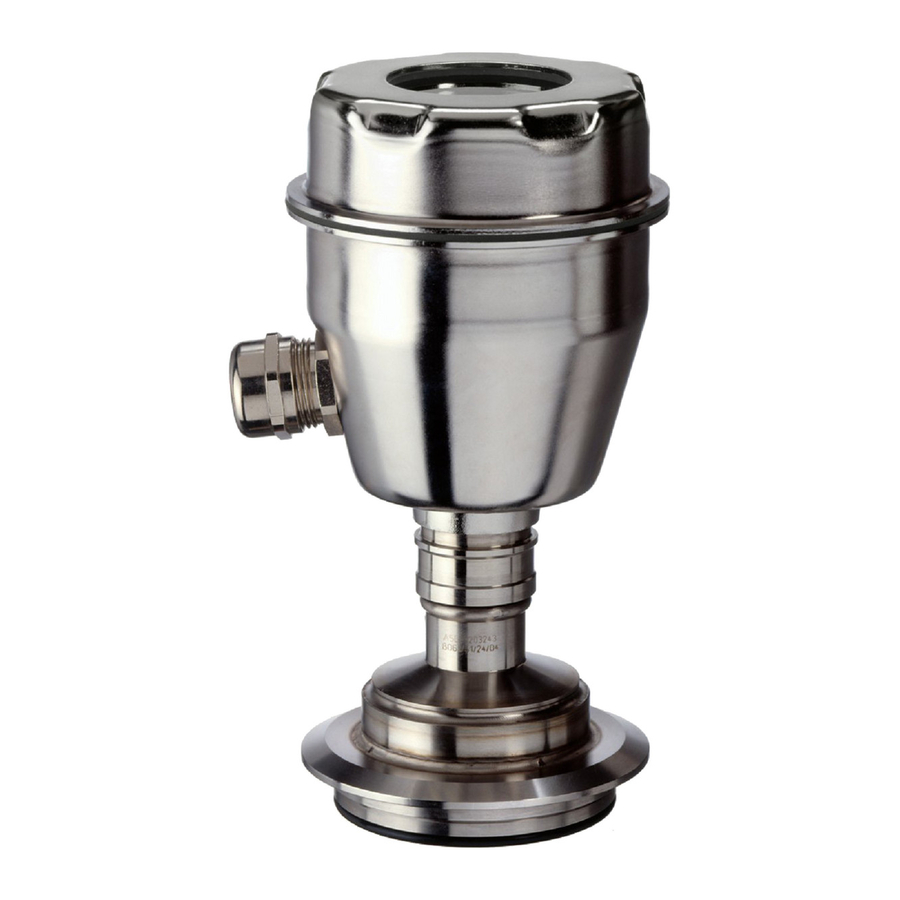

Siemens SITRANS P300 Vodnik za hiter začetek

Vsebina

warning Pred namestitvijo in zagonom si oglejte navodila za uporabo!

Pregled

Pregled

Priključna omarica

Pregled priključne omarice

  1. Priključek zaslona
  2. PROFIBUS-PA
  3. PROFIBUS-PA
  4. Tipka za način (Mode key)
  5. Tipka za povečanje (Increment key)
  6. Tipka za zmanjšanje (Decrement key)

Digitalni zaslon

Pregled digitalnega zaslona

  1. Izmerjeno
  2. Dimenzija/Koda napake
  3. Osnovni prikaz (pretok) (Root display (Flow))
  4. Način/Simulacija/Zaščita (Mode/Simulation/Protection) →
    L Tipkovnica in funkcijska vrednost (Keyboard and Function value)
  5. Kršitev spodnje meje
  6. Znak za izmerjeno vrednost
  7. Kršitev zgornje meje
  8. Prikaz komunikacije (Communication display)

Delovanje

Izmerjena vrednost, enota (M12 in M14), status
Kode napak in okvar v primeru nepravilnega delovanja
M4 Dušenje1)2)
M7 Nastavitev ničle3)2)
M10 Onemogočanje tipk in funkcij1)5)2)
M13 Vir izmerjene vrednosti1)2)
M14 Fizikalna enota1)3)2)
M15 Naslov vodila1)2)
M16 Način delovanja naprave1)2)
M17 Decimalna vejica1)2)
M18 Nastavitev ničle4)
M19 Uravnoteženje LO1)3)2)
M20 Uravnoteženje HI1)3)2)

1) GOR (UP) ali DOL (DOWN) spremeni vrednost

2) NAČIN (MODE) shrani vrednost

3) GOR (UP) in DOL (DOWN) 2s nastavita vrednost

4) Samo prikaz preostalega razpoložljivega merilnega območja

5) GOR (UP) in DOL (DOWN) 2s izklopita zaklepanje

Kode napak

F_001 Onemogočanje tipk in funkcij
F_003 Sprememba načina naprave trenutno ni dovoljena
F_004 Decimalna vejica neugodna
F_005 Vrednost je samo za branje
F_006 Razpon uravnoteženja je premajhen
F_007 Merilno območje je omejeno
F_008 Lokalno delovanje je onemogočeno

Slabo stanje

B_004 Razpon uravnoteženja je premajhen
B_011 Vrednost ni izračunana
B_012 Elektronika je pokvarjena
B_015 Elektronika je pokvarjena, vrednost je konstantna
B_016 Napaka senzorja
B_017 Dosežena spodnja meja prekoračitve območja
B_018 Dosežena zgornja meja prekoračitve območja
B_031 Izven uporabe

Nevarno stanje

U_071 Zadnja uporabna vrednost
U_072 Nadomestna vrednost
U_075 Nadomestna vrednost je konstantna
U_079 Začetna vrednost
U_080 Alarm za vzdrževanje
U_081 Doseženo spodnje merilno območje
U_082 Doseženo zgornje merilno območje

Dobro stanje

Dobro
G_132 Parameter spremenjen
G_137 Dosežena spodnja opozorilna meja
G_138 Dosežena zgornja opozorilna meja
G_141 Dosežena spodnja alarmna meja
G_142 Dosežena zgornja alarmna meja
G_164 Potrebno vzdrževanje

Način 13: vir izmerjene vrednosti

0 Izhod
1 Sekundarna spremenljivka (tlak)
2 Primarna spremenljivka
3 Temperatura senzorja
4 Temperatura elektronike
5 Sekundarna spremenljivka 3
6 Izhod števnika
7 Vrednost tlaka senzorja

Način 16: način delovanja naprave

0 Naprava profila 3.0 (1AI)
1 SITRANS P DS III PA Profil 3.0
128 Profil 3.0 Gerät (1AI, 1TOT)

Način 19, 20: Uravnoteženje

  • Izberite način 19.
  • Vnesite referenčni tlak (LO) na oddajnik
  • Z1) se zaslon preklopi na izmerjeno vrednost tlaka, izberite vrednost referenčnega tlaka.
  • Z3) se uporabi spodnja točka uravnoteženja.
  • Izberite način 20,
  • Vnesite referenčni tlak (HI) na oddajnik.
  • Z1) se zaslon preklopi na izmerjeno vrednost tlaka, izberite vrednost referenčnega tlaka.
  • Z3) se uporabi zgornja točka uravnoteženja

Različice FW/HW

Lahko se prebere z odobritvene nalepke

FW: aaaa. bb. cc

HW: xx. yy. zz

Priključitev oddajnika

Priključitev oddajnika

  1. Napajalni priključki
  2. A. Oklop na kabelski uvodnici
    B. Vodilni kanal
  3. Pomožna moč UH

Ex-podatki

Glejte navodila za uporabo, tipsko ploščico in certifikat o skladnosti http://www.siemens.com/sitransp
