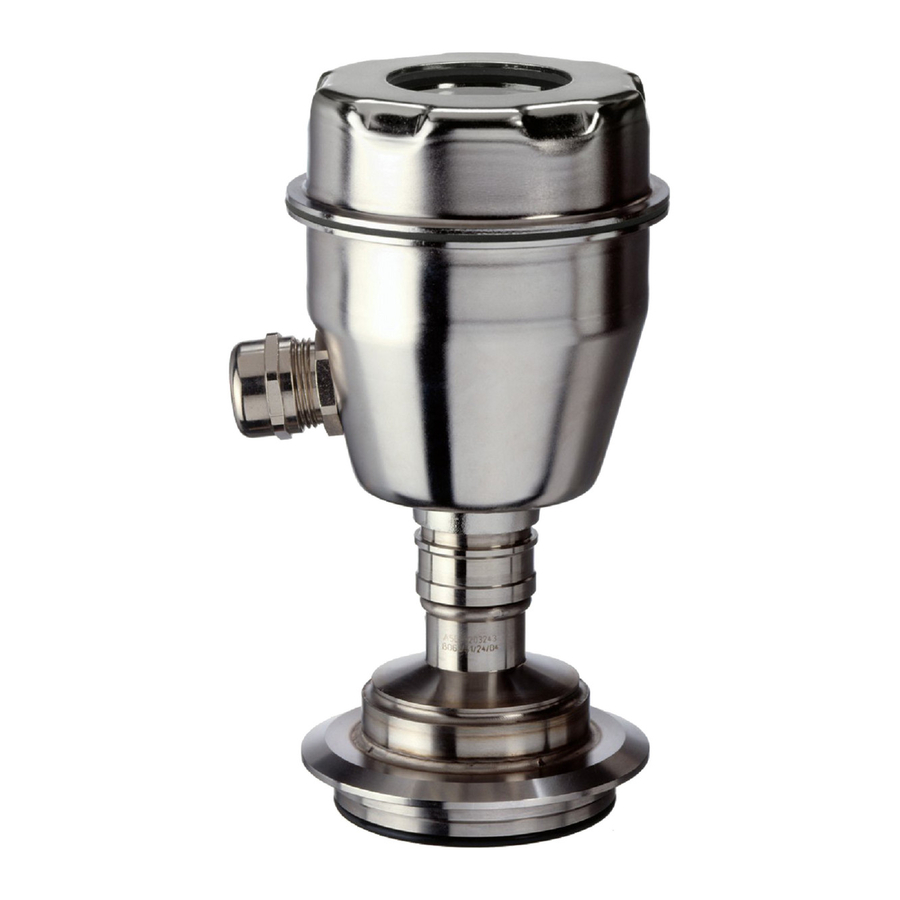

Краткое руководство по Siemens SITRANS P300
Содержание
Пожалуйста, ознакомьтесь с руководством по эксплуатации перед установкой и запуском!
Обзор
Соединительная коробка
- Подключение экрана
- PROFIBUS-PA
- PROFIBUS-PA
- Клавиша Mode (режим)
- Клавиша Increment (увеличение)
- Клавиша Decrement (уменьшение)
Цифровой дисплей
- Измеренное значение
- Размерность/Код ошибки
- Основной дисплей (Flow) (Расход)
- Режим/Симуляция/Защита →
L Клавиатура и функциональное значение - Нарушение нижнего предела
- Знак для измеренного значения
- Нарушение верхнего предела
- Дисплей связи
Управление
| Измеренное значение, Единица измерения (M12 и M14), статус | |
| Коды ошибок и неисправностей в случае сбоя в работе | |
| M4 | Демпфирование1)2) |
| M7 | Настройка нуля3)2) |
| M10 | Отключение клавиш и функций1)5)2) |
| M13 | Источник измеренного значения1)2) |
| M14 | Физическая единица1)3)2) |
| M15 | Адрес шины1)2) |
| M16 | Режим работы устройства1)2) |
| M17 | Десятичная точка1)2) |
| M18 | Настройка нуля4) |
| M19 | Баланс LO1)3)2) |
| M20 | Баланс HI1)3)2) |
1) UP (Вверх) или DOWN (Вниз) изменить значение
2) MODE (Режим) сохранить значение
3) UP (Вверх) и DOWN (Вниз) 2 секунды установить значение
4) Только отображение оставшегося доступного диапазона измерения
5) UP (Вверх) и DOWN (Вниз) 2 секунды выключить блокировку
Коды ошибок
| F_001 | Отключение клавиш и функций |
| F_003 | Изменение режима устройства в данный момент не разрешено |
| F_004 | Неподходящая десятичная точка |
| F_005 | Значение доступно только для чтения |
| F_006 | Слишком малый диапазон балансировки |
| F_007 | Ограниченный диапазон измерения |
| F_008 | Локальное управление отключено |
Плохой статус
| B_004 | Слишком малый диапазон балансировки |
| B_011 | Значение не рассчитано |
| B_012 | Неисправная электроника |
| B_015 | Неисправная электроника, значение постоянно |
| B_016 | Ошибка датчика |
| B_017 | Достигнут нижний предел перегрузки |
| B_018 | Достигнут верхний предел перегрузки |
| B_031 | Не в эксплуатации |
Ненадежный статус
| U_071 | Последнее пригодное значение |
| U_072 | Подставное значение |
| U_075 | Постоянное подставное значение |
| U_079 | Начальное значение |
| U_080 | Сигнал тревоги о необходимости технического обслуживания |
| U_081 | Достигнут нижний предел диапазона измерения |
| U_082 | Достигнут верхний предел диапазона измерения |
Хороший статус
| Хорошо | |
| G_132 | Параметр изменен |
| G_137 | Достигнут нижний предел предупреждения |
| G_138 | Достигнут верхний предел предупреждения |
| G_141 | Достигнут нижний предел тревоги |
| G_142 | Достигнут верхний предел тревоги |
| G_164 | Требуется техническое обслуживание |
Режим 13: источник измеренного значения
| 0 | Выход |
| 1 | Вторичная переменная (Давление) |
| 2 | Первичная переменная |
| 3 | Температура датчика |
| 4 | Температура электроники |
| 5 | Вторичная переменная 3 |
| 6 | Счетчик выходных данных |
| 7 | Значение давления датчика |
Режим 16: режим работы устройства
| 0 | Устройство Profile 3.0 (1AI) |
| 1 | SITRANS P DS III PA Profile 3.0 |
| 128 | Profile 3.0 Gerät (1AI, 1TOT) |
Режим 19, 20: Баланс
- Выберите режим 19.
- Введите опорное давление (LO) на передатчике
- С помощью1) дисплей переключается на измеренное значение давления, выберите значение опорного давления.
- С помощью3) применяется нижняя точка балансировки.
- Выберите режим 20,
- Введите опорное давление (HI) на передатчике.
- С помощью1) дисплей переключается на измеренное значение давления, выберите значение опорного давления.
- С помощью3) применяется верхняя точка балансировки
Версии FW/HW
Можно прочитать на этикетке утверждения
FW: aaaa. bb. cc
HW: xx. yy. zz
Подключение передатчика
- Клеммы питания
- A. Экран на кабельном вводе
B. Направляющий канал - Вспомогательное питание UH
Ex-Data
См. инструкции по эксплуатации, типовую табличку и сертификат соответствия http://www.siemens.com/sitransp
