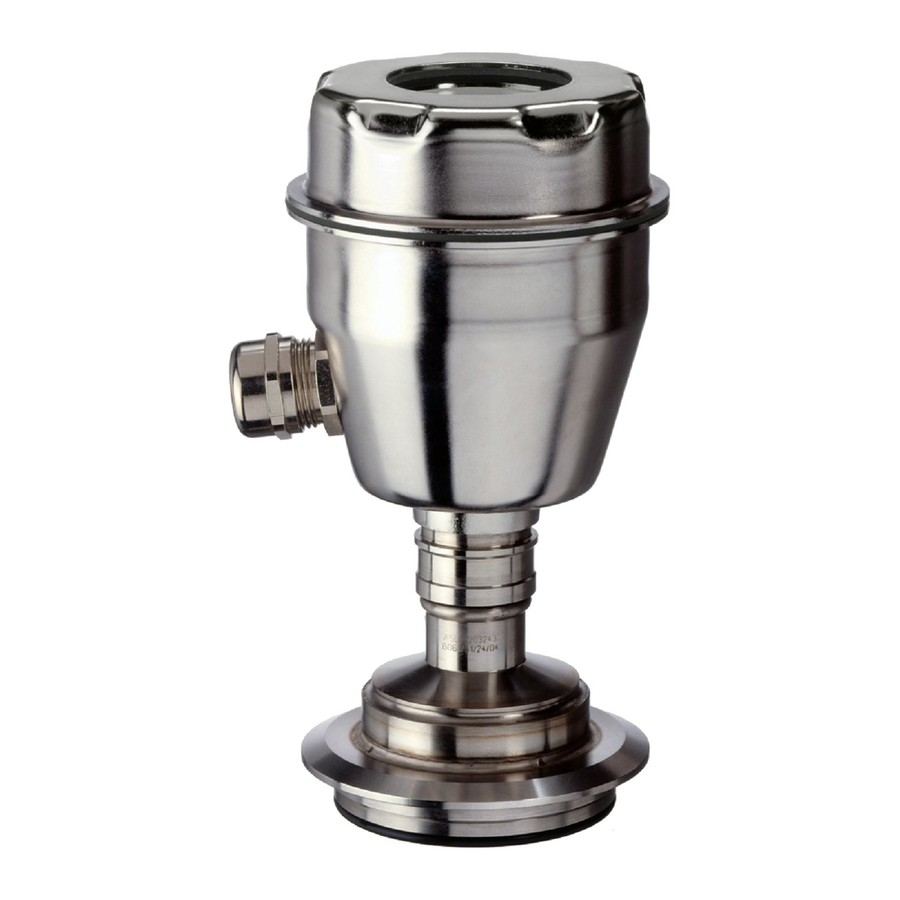

Udhëzues i Shpejtë i Siemens SITRANS P300
Përmbajtja
- 1 Përmbledhje
- 2 Operacioni
- 3 Kodet e gabimit
- 4 Statusi i keq
- 5 Statusi i pasigurt
- 6 Statusi i mirë
- 7 Modaliteti 13: burimi i vlerës së matur
- 8 Modaliteti 16: modaliteti i funksionimit të pajisjes
- 9 Modaliteti 19, 20: Ekuilibri
- 10 Versionet FW/HW
- 11 Lidhja e transmetuesit
- 12 Të dhënat Ex
- 13 Shkarko manual
- 14 Në Gjuhë të Tjera
Ju lutemi referojuni Manualit të Udhëzimeve përpara instalimit dhe fillimit!
Përmbledhje
Kutia e lidhjes
- Lidhja e ekranit
- PROFIBUS-PA
- PROFIBUS-PA
- Çelësi i modalitetit
- Çelësi i rritjes
- Çelësi i uljes
Ekrani dixhital
- Matet
- Dimensioni/Kodi i gabimit
- Ekrani rrënjësor (Rrjedha)
- Modaliteti/Simulimi/Mbrojtja →
L Vlera e tastierës dhe funksionit - Shkelje e kufirit të poshtëm
- Shenja për vlerën e matur
- Shkelje e kufirit të sipërm
- Ekrani i komunikimit
Operacioni
| Vlera e matur, Njësia (M12 dhe M14), statusi | |
| Kodet e gabimeve dhe defekteve në rast të mosfunksionimit | |
| M4 | Zbutja1)2) |
| M7 | Rregullimi në zero3)2) |
| M10 | Çaktivizimi i çelësit dhe funksionit1)5)2) |
| M13 | Burimi i vlerës së matur1)2) |
| M14 | Njësia fizike1)3)2) |
| M15 | Adresa e autobusit1)2) |
| M16 | Modaliteti i funksionimit të pajisjes1)2) |
| M17 | Pika dhjetore1)2) |
| M18 | Rregullimi në zero4) |
| M19 | Ekuilibri LO1)3)2) |
| M20 | Ekuilibri HI1)3)2) |
1) Ndryshimi i vlerës UP (lart) ose DOWN (poshtë)
2) MODE (modaliteti) ruaj vlerën
3) UP (lart) dhe DOWN (poshtë) 2s vendos vlerën
4) Vetëm shfaqja e intervalit të matjes së disponueshme të mbetur
5) UP (lart) dhe DOWN (poshtë) 2s fik çelësin
Kodet e gabimit
| F_001 | Çaktivizimi i çelësit dhe funksionit |
| F_003 | Ndryshimi i modalitetit të pajisjes aktualisht nuk lejohet |
| F_004 | Pika dhjetore e pafavorshme |
| F_005 | Vlera është vetëm për lexim |
| F_006 | Hapësira e ekuilibrit shumë e vogël |
| F_007 | Intervali i matjes i kufizuar |
| F_008 | Operacioni lokal i çaktivizuar |
Statusi i keq
| B_004 | Hapësira e ekuilibrit shumë e vogël |
| B_011 | Vlera nuk është llogaritur |
| B_012 | Elektronika e dëmtuar |
| B_015 | Elektronika e dëmtuar, vlera konstante |
| B_016 | Gabim sensori |
| B_017 | Kufiri i poshtëm i tejkalimit të intervalit është arritur |
| B_018 | Kufiri i sipërm i tejkalimit të intervalit është arritur |
| B_031 | Jashtë shërbimit |
Statusi i pasigurt
| U_071 | Vlera e fundit e përdorshme |
| U_072 | Vlera zëvendësuese |
| U_075 | Vlera zëvendësuese konstante |
| U_079 | Vlera fillestare |
| U_080 | Alarmi i mirëmbajtjes |
| U_081 | Intervali i poshtëm i matjes është arritur |
| U_082 | Intervali i sipërm i matjes është arritur |
Statusi i mirë
| I mirë | |
| G_132 | Parametri u ndryshua |
| G_137 | Kufiri i poshtëm paralajmërues është arritur |
| G_138 | Kufiri i sipërm paralajmërues është arritur |
| G_141 | Kufiri i poshtëm i alarmit është arritur |
| G_142 | Kufiri i sipërm i alarmit është arritur |
| G_164 | Mirëmbajtja e nevojshme |
Modaliteti 13: burimi i vlerës së matur
| 0 | Dalja |
| 1 | Variabël dytësore (Presioni) |
| 2 | Variabël primare |
| 3 | Temperatura e sensorit |
| 4 | Temperatura e elektronikës |
| 5 | Variabël dytësore 3 |
| 6 | Dalja e numëruesit |
| 7 | Vlera e presionit të sensorit |
Modaliteti 16: modaliteti i funksionimit të pajisjes
| 0 | Pajisje e profilit 3.0 (1AI) |
| 1 | SITRANS P DS III PA Profili 3.0 |
| 128 | Profili 3.0 Gerät (1AI, 1TOT) |
Modaliteti 19, 20: Ekuilibri
- Zgjidhni modalitetin 19.
- Futni presionin e referencës (LO) në transmetues
- Me1) ekrani kalon në vlerën e matur të presionit, zgjidhni vlerën e presionit të referencës.
- Me3) zbatohet pika e poshtme e ekuilibrit.
- Zgjidhni modalitetin 20,
- Futni presionin e referencës (HI) në transmetues.
- Me1) ekrani kalon në vlerën e matur të presionit, zgjidhni vlerën e presionit të referencës.
- Me3) zbatohet pika e sipërme e ekuilibrit
Versionet FW/HW
Mund të lexohen nga etiketa e miratimit
FW: aaaa. bb. cc
HW: xx. yy. zz
Lidhja e transmetuesit
- Terminalet e furnizimit
- A. Mburoja në gjëndrën e kabllit
B. Kanali udhëzues - Fuqia ndihmëse UH
Të dhënat Ex
Shihni udhëzimet e funksionimit, pllakën e tipit dhe certifikatën e konformitetit http://www.siemens.com/sitransp
Shkarko manual
Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.
Shkarko Udhëzues i Shpejtë i Siemens SITRANS P300
