Panduan Memulai Cepat Siemens SITRANS P300

Isi

warning Harap merujuk ke Instruksi Manual sebelum pemasangan dan memulai!

Ikhtisar

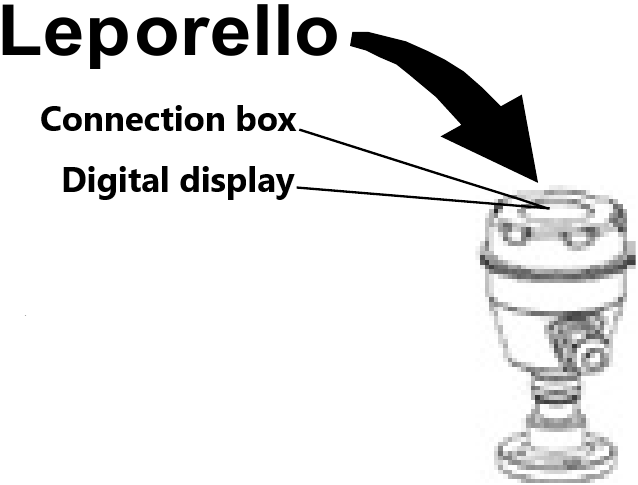

Ikhtisar

Kotak koneksi

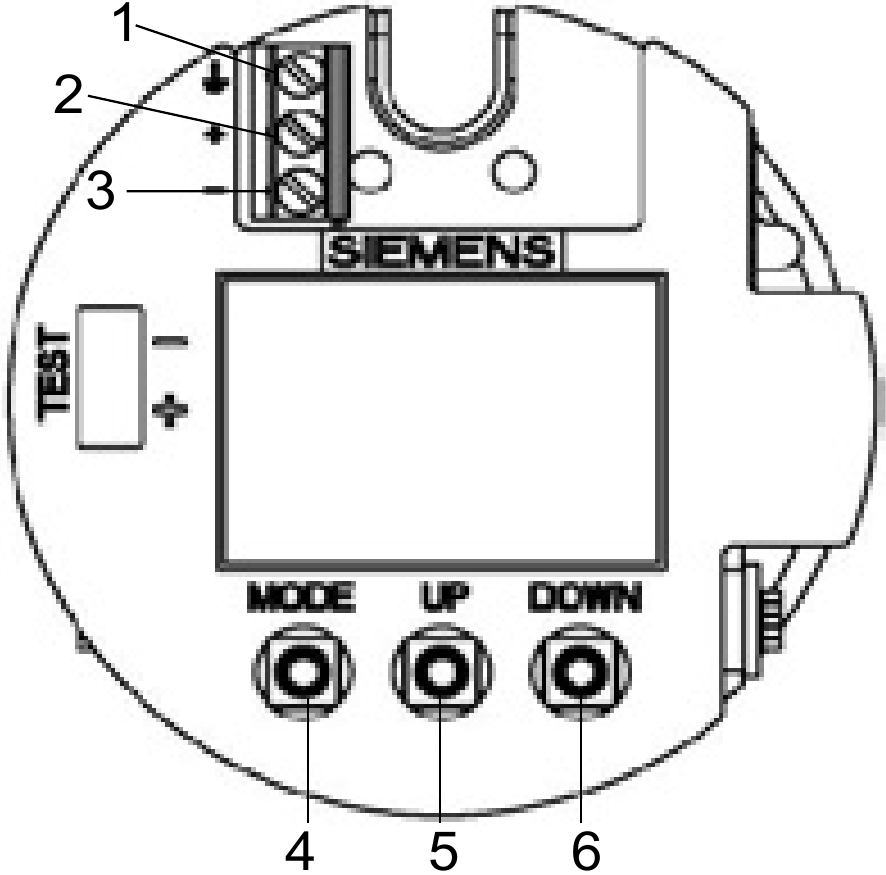

Ikhtisar Kotak Koneksi

  1. Koneksi layar
  2. PROFIBUS-PA
  3. PROFIBUS-PA
  4. Tombol Mode
  5. Tombol Kenaikan
  6. Tombol Penurunan

Tampilan digital

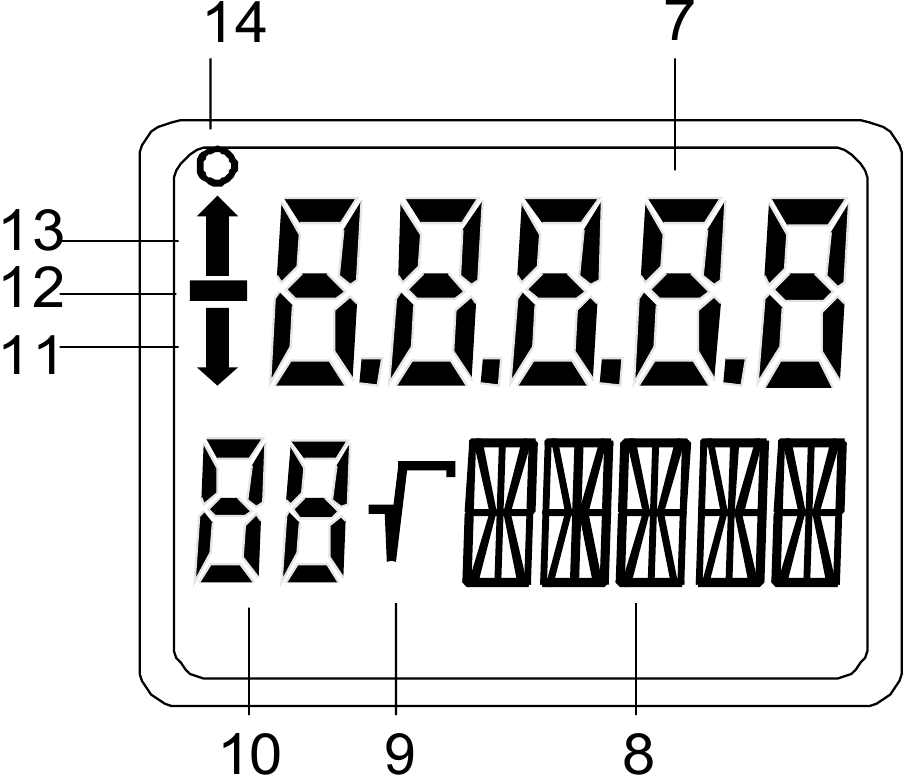

Ikhtisar Tampilan Digital

  1. Terukur
  2. Dimensi/Kode kesalahan
  3. Tampilan akar (Aliran)
  4. Mode/Simulasi/Perlindungan →
    L Keyboard dan nilai Fungsi
  5. Pelanggaran batas bawah
  6. Tanda untuk nilai terukur
  7. Pelanggaran batas atas
  8. Tampilan komunikasi

Operasi

Nilai terukur, Satuan (M12 dan M14), status
Kode kesalahan dan kerusakan jika terjadi malfungsi
M4 Peredaman1)2)
M7 Penyesuaian nol3)2)
M10 Kunci dan fungsi dinonaktifkan1)5)2)
M13 Sumber nilai terukur1)2)
M14 Satuan fisik1)3)2)
M15 Alamat bus1)2)
M16 Mode operasi perangkat1)2)
M17 Titik desimal1)2)
M18 Penyesuaian nol4)
M19 Saldo LO1)3)2)
M20 Saldo HI1)3)2)

1) UP (ATAS) atau DOWN (BAWAH) mengubah nilai

2) MODE (MODE) menyimpan nilai

3) UP (ATAS) dan DOWN (BAWAH) 2s mengatur nilai

4) Hanya tampilan rentang pengukuran yang tersedia yang tersisa

5) UP (ATAS) dan DOWN (BAWAH) 2s mengunci

Kode kesalahan

F_001 Kunci dan fungsi dinonaktifkan
F_003 Perubahan mode perangkat saat ini tidak diizinkan
F_004 Titik desimal tidak menguntungkan
F_005 Nilai hanya dapat dibaca
F_006 Rentang saldo terlalu kecil
F_007 Rentang pengukuran terbatas
F_008 Operasi lokal dinonaktifkan

Status buruk

B_004 Rentang saldo terlalu kecil
B_011 Nilai tidak dihitung
B_012 Elektronik rusak
B_015 Elektronik rusak, nilai konstan
B_016 Kesalahan sensor
B_017 Batas overrange bawah tercapai
B_018 Batas overrange atas tercapai
B_031 Tidak berfungsi

Status tidak aman

U_071 Nilai terakhir yang dapat digunakan
U_072 Nilai pengganti
U_075 Nilai pengganti konstan
U_079 Nilai awal
U_080 Alarm pemeliharaan
U_081 Rentang pengukuran bawah tercapai
U_082 Rentang pengukuran atas tercapai

Status baik

Baik
G_132 Parameter diubah
G_137 Batas peringatan bawah tercapai
G_138 Batas peringatan atas tercapai
G_141 Batas alarm bawah tercapai
G_142 Batas alarm atas tercapai
G_164 Pemeliharaan diperlukan

Mode 13: sumber nilai terukur

0 Output
1 Variabel sekunder (Tekanan)
2 Variabel primer
3 Suhu sensor
4 Suhu elektronik
5 Variabel sekunder 3
6 Output penghitung
7 Nilai tekanan sensor

Mode 16: mode operasi perangkat

0 Perangkat Profil 3.0 (1AI)
1 SITRANS P DS III PA Profil 3.0
128 Profil 3.0 Gerät (1AI, 1TOT)

Mode 19, 20: Saldo

  • Pilih mode 19.
  • Masukkan tekanan referensi (LO) pada pemancar
  • Dengan1) tampilan beralih ke nilai tekanan terukur, pilih nilai tekanan referensi.
  • Dengan3) titik saldo bawah diterapkan.
  • Pilih mode 20,
  • Masukkan tekanan referensi (HI) pada pemancar.
  • Dengan1) tampilan beralih ke nilai tekanan terukur, pilih nilai tekanan referensi.
  • Dengan3) titik saldo atas diterapkan

Rilis FW/HW

Dapat dibaca dari label persetujuan

FW: aaaa. bb. cc

HW: xx. yy. zz

Menghubungkan pemancar

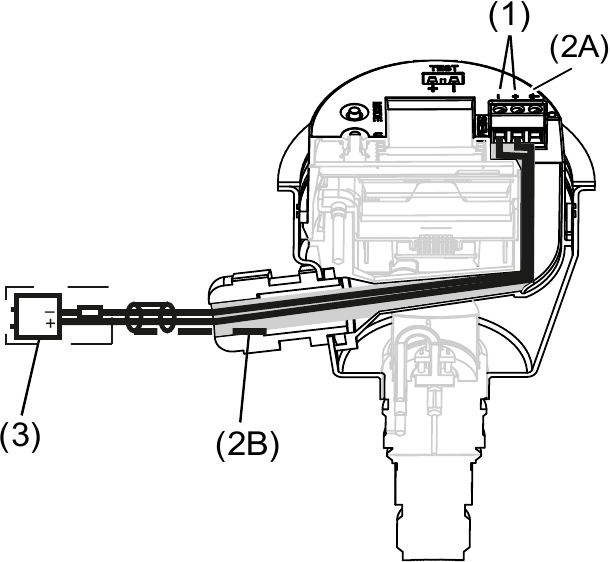

Menghubungkan Pemancar

  1. Terminal suplai
  2. A. Pelindung pada kelenjar kabel
    B. Saluran pemandu
  3. Daya bantu UH

Ex-Data

Lihat instruksi pengoperasian, pelat tipe, dan sertifikat kesesuaian http://www.siemens.com/sitransp

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan Memulai Cepat Siemens SITRANS P300
