Gewiss CHORUS GWA1514 - Ръководство за Zigbee аларма за наводнение

ВЪВЕДЕНИЕ

• Безопасността на устройството е гарантирана само когато се спазват инструкциите за безопасност и употреба, така че ги дръжте под ръка. Уверете се, че тези инструкции са получени от инсталатора и крайния потребител.
• Този продукт трябва да се използва само за целта, за която е проектиран. Всяка друга форма на употреба трябва да се счита за неправилна и/или опасна. Ако имате някакви съмнения, свържете се със службата за техническа поддръжка на GEWISS SAT.
• Продуктът не трябва да се модифицира. Всяка модификация ще анулира гаранцията и може да направи продукта опасен.
• Производителят не може да бъде държан отговорен за каквито и да било щети, ако продуктът е използван неправилно или некоректно, или е бил подправен.
• Точка за контакт, посочена за целите на изпълнение на приложимите директиви и разпоредби на ЕС:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Ако символът на зачеркнат кош за боклук се появи върху оборудването или опаковката, това означава, че продуктът не трябва да се включва в други общи отпадъци в края на експлоатационния му живот. Потребителят трябва да занесе износения продукт в център за сортиране на отпадъци или да го върне на търговеца при закупуване на нов. Продукти, готови за изхвърляне и с размери по-малки от 25 см, могат да бъдат предадени безплатно на дилъри, чиято търговска площ покрива най-малко 400 м², без задължение за покупка. Ефективното събиране на сортирани отпадъци за екологично чисто изхвърляне на използваното устройство или неговото последващо рециклиране помага да се избегнат потенциалните отрицателни ефекти върху околната среда и здравето на хората и насърчава повторната употреба и/или рециклирането на строителните материали. GEWISS активно участва в операции, които поддържат правилното спасяване и повторна употреба или рециклиране на електрическо и електронно оборудване.

СЪДЪРЖАНИЕ НА ОПАКОВКАТА

1 zigbee сензор за наводнение
1 Ръководство за инсталиране и потребителя
1 батерия CR123

НАКРАТКО

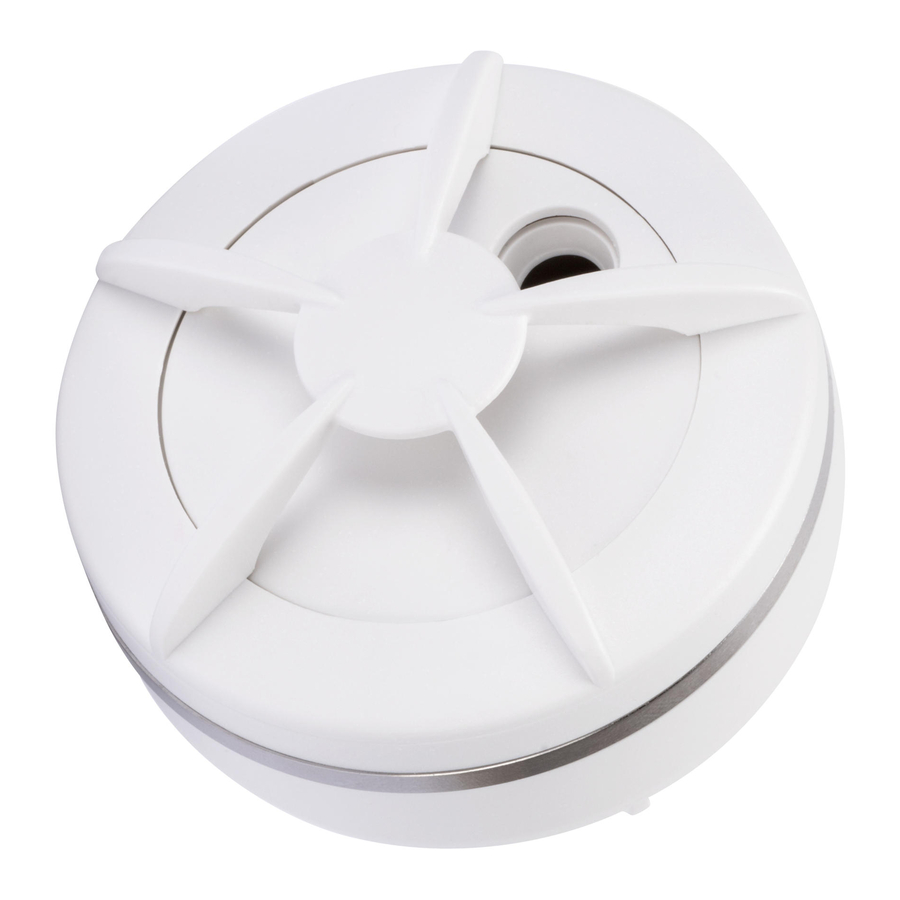

Сензорът за наводнение GWA1514 zigbee незабавно показва всякакви възможни течове на вода или прониквания във вашия дом. Устройството може лесно да бъде интегрирано в zigbee мрежа за интелигентни домашни решения или комбинирано с актуатор GWA1521, за да се създаде проста система против наводнения.
Описание на бутоните и светодиодите (фиг. A)
A1. Многофункционален бутон / ЧЕРВЕН светодиод
A2. Бутон за тестване и заглушаване на алармата / ЧЕРВЕН светодиод за аларма

МОНТАЖ

Завъртете капака на устройството обратно на часовниковата стрелка (фиг. B), след това отстранете пластмасовия диск (фиг. C). Поставете батерията CR123 (фиг. D), като спазвате поляритета. Сменете пластмасовия диск и капака, като този път го завъртите по посока на часовниковата стрелка.
Детекторът трябва да бъде поставен на пода, на място, където е възможно да възникне наводнение.
Точката на монтаж трябва да бъде лесно достъпна, така че батерията да може да бъде проверена и сменена без проблеми.

ФУНКЦИИ

Устройството изпълнява следните функции:
Откриване на наводнение:
устройството открива наличието на вода, генерирайки акустичен/светлинен сигнал и изпращайки zigbee радио сигнал
Температурен сензор:
детекторът има вграден температурен сензор; стойността на температурата се изпраща всяка минута, ако вариациите са повече от 0,1°C, или на всеки 10 минути, ако стойността остава постоянна

МРЕЖОВА КОНФИГУРАЦИЯ

Присъединяване към мрежата

Детекторът за наводнение може да бъде добавен (с фабричните настройки) към съществуваща zigbee мрежа, като поставите батерията (фиг. D). Той автоматично ще стартира търсене на zigbee мрежа, към която да се свърже (максимум 15 минути). Уверете се, че zigbee мрежата е отворена ("permit join" (разрешаване на присъединяване) е активно). По време на търсенето светодиод A1 ще мига всяка секунда (фиг. F). Когато устройството е свързано към мрежа, търсенето приключва и светодиодът спира да мига и се изключва. Ако времето за търсене изтече, то може да бъде рестартирано с кратко натискане на многофункционалния бутон (A1).
Фабрично нулиране
В случай на анормална работа на устройството или преди да го използвате в нова zigbee мрежа, трябва да го нулирате.
За да направите фабрично нулиране на устройството и да възстановите фабричните условия:

Устройството възобновява фабричната си конфигурация, изтривайки всички връзки и данните, свързани със zigbee мрежата, към която е било свързано преди.

СЪЗДАВАНЕ/ИЗТРИВАНЕ НА ВРЪЗКИ

Връзките и приложните функции могат да бъдат конфигурирани чрез софтуер или локално, с помощта на многофункционалния бутон / светодиод. Подробна информация за параметрите на конфигурацията и техните стойности е дадена в техническото ръководство на софтуера zigbee Commissioning Tool (www.gewiss.com).
Връзка за аларма за наводнение - измерена температура (EZ Mode, Initiator)
За да свържете сензора за наводнение с поне едно zigbee устройство, което използва аларма за наводнение или измерената стойност на температурата, трябва:

ЗАБЕЛЕЖКА: ако искате да създадете система против наводнения с един или повече сензори за наводнение и с актуатора GWA1521, изчакайте, докато фазата на свързване приключи, и след това настройте dip-превключвателите на актуатора, както следва:

С тази конфигурация актуаторът затваря изходния контакт, когато поне един сензор активира алармата за наводнение; контактът се отваря отново само когато се натисне локалният бутон, свързан с актуатора.

ТЕСТВАНЕ И ЗАГЛУШАВАНЕ НА АЛАРМАТА

Натиснете бутона за тестване (фиг. E), за да се уверите, че сирената работи. Ако този бутон е задържан натиснат (6,5 секунди или 3 звъненета), се генерира аларма и се изпраща към zigbee мрежата.
Когато алармата е задействана, светодиодът за аларма (A2) мига накратко и сирената звъни. За да заглушите алармата, натиснете диска на устройството (под дъгите, фиг. G). Сензорът ще бъде инхибиран за 10 минути.

СМЯНА НА БАТЕРИЯТА

Когато батерията е изтощена, устройството издава кратък звуков сигнал всяка минута и светодиодът за аларма (A2) мига всяка минута.
За да смените батерията, завъртете капака на устройството обратно на часовниковата стрелка (фиг. B) и отстранете пластмасовия диск (фиг. C).
Поставете новата батерия, като спазвате поляритета. След като приключите операцията, проверете дали устройството работи правилно.

ТЕХНИЧЕСКИ ДАННИ

Gewiss декларира, че радио артикулът (код GWA1514) отговаря на Директива 2014/53/ЕС. Пълният текст на декларацията на ЕС е достъпен на следния интернет адрес:
www.gewiss.com

Данни за контакт съгласно съответните европейски директиви и разпоредби:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy tel: +39 035 946 111 E-mail: qualitymarks@gewiss.com

+39 035 946 111 8.30 - 12.30 / 14.00 - 18.00 понеделник ÷ петък

+39 035 946 260

sat@ gewiss.com www.gewiss.com
