Gewiss CHORUS GWA1514 - Zigbee су тасқыны туралы дабыл нұсқаулығы

КІРІСПЕ

• Құрылғының қауіпсіздігі тек қана қауіпсіздік және пайдалану нұсқаулары сақталған кезде ғана кепілдендіріледі, сондықтан оларды қол жетімді жерде сақтаңыз. Бұл нұсқауларды орнатушы мен соңғы пайдаланушының алғанына көз жеткізіңіз.
• Бұл өнімді тек өзінің мақсаты үшін ғана пайдалану керек. Кез келген басқа пайдалану түрі дұрыс емес және/немесе қауіпті деп есептелуі керек. Егер сізде қандай да бір күмән болса, GEWISS SAT техникалық қолдау қызметіне хабарласыңыз.
• Өнімді өзгертуге болмайды. Кез келген өзгерту кепілдікті жояды және өнімді қауіпті етуі мүмкін.
• Өнім дұрыс немесе қате пайдаланылған немесе бұзылған жағдайда өндіруші кез келген залал үшін жауапты болмайды.
• Қолданыстағы ЕО директивалары мен ережелерін орындау мақсатында көрсетілген байланыс нүктесі:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Егер сызылған қоқыс жәшігінің белгісі жабдықта немесе қаптамада пайда болса, бұл өнімді жұмыс істеу мерзімі аяқталғаннан кейін басқа жалпы қалдықтармен бірге тастауға болмайтынын білдіреді. Пайдаланушы тозған өнімді сұрыпталған қалдықтар орталығына апаруы немесе жаңасын сатып алған кезде сатушыға қайтаруы керек. Кемінде 400 м² сауда алаңын қамтитын дилерлерге кез келген сатып алу міндеттемесінсіз 25 см-ден аз болатын және кәдеге жаратуға дайын өнімдерді тегін тапсыруға болады. Пайдаланылған құрылғыны қоршаған ортаға зиян келтірмейтін жолмен тиімді сұрыпталған қалдықтарды жинау немесе оны кейіннен қайта өңдеу қоршаған ортаға және адамдардың денсаулығына ықтимал теріс әсерлерді болдырмауға көмектеседі және құрылыс материалдарын қайта пайдалануды және/немесе қайта өңдеуді ынталандырады. GEWISS электр және электронды жабдықтарды дұрыс құтқаруды және қайта пайдалануды немесе қайта өңдеуді қолдайтын операцияларға белсенді қатысады.

ҚАПТАМАНЫҢ ІШІНДЕГІЛЕРІ

1 zigbee су тасқыны сенсоры
1 Орнату және пайдалану нұсқаулығы
1 CR123 батареясы

ҚЫСҚАША

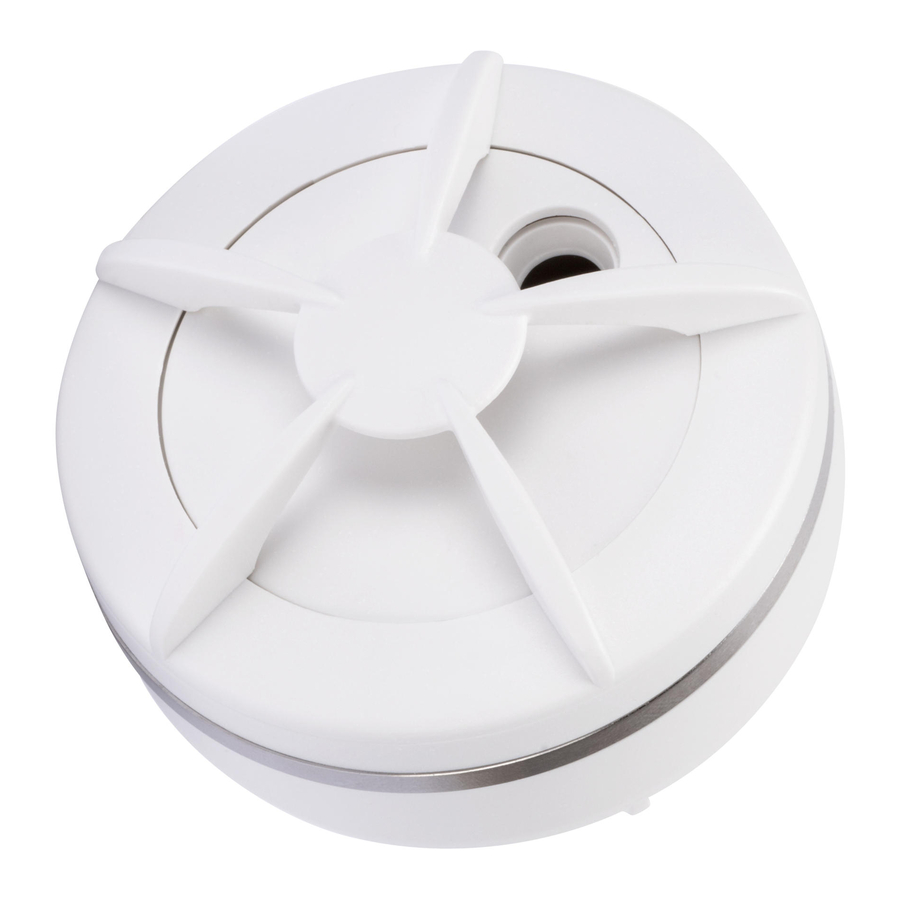

GWA1514 zigbee су тасқыны сенсоры үйіңіздегі кез келген ықтимал су ағып кетуін немесе инфильтрацияны тез көрсетеді. Құрылғыны ақылды үй шешімдері үшін zigbee желісіне оңай біріктіруге немесе қарапайым су тасқынына қарсы жүйені жасау үшін GWA1521 жетекшісімен біріктіруге болады.
Түймелер мен жарықдиодтардың сипаттамасы (A сурет)
A1. Көп мақсатты түйме / ҚЫЗЫЛ жарықдиод
A2. Сынақ және дабыл дыбысын өшіру түймесі / ҚЫЗЫЛ дабыл жарықдиоды

АСЕМБЛЕЯ

Құрылғының қақпағын сағат тіліне қарсы бұраңыз (B сурет), содан кейін пластикалық дискіні алыңыз (C сурет). Полярлықты сақтай отырып, CR123 батареясын салыңыз (D сурет). Пластикалық дискіні және қақпақты ауыстырыңыз, бұл жолы оны сағат тілімен бұраңыз.
Детекторды еденге, су тасқыны болуы мүмкін жерге орналастыру керек.
Батареяны еш қиындықсыз тексеруге және ауыстыруға болатындай етіп, орнату нүктесіне оңай қол жеткізу керек.

ФУНКЦИЯЛАРЫ

Құрылғы келесі функцияларды орындайды:
Су тасқынын анықтау:
құрылғы судың бар екенін анықтайды, акустикалық/жарық сигналын жасайды және zigbee радио сигналын жібереді
Температура сенсоры:
детекторда кіріктірілген температура сенсоры бар; температура мәні өзгерістер 0,1°C-тан артық болса, әр минут сайын немесе мән тұрақты болып қалса, әр 10 минут сайын жіберіледі

ЖЕЛІ КОНФИГУРАЦИЯСЫ

Желіге қосылу

Су тасқыны детекторын (зауыттық параметрлермен) батареяны салу арқылы қолданыстағы zigbee желісіне қосуға болады (D сурет). Ол автоматты түрде қосылу үшін zigbee желісін іздеуді бастайды (максимум 15 минут). Zigbee желісінің ашық екеніне көз жеткізіңіз ("қосылуға рұқсат" белсенді). Іздеу кезінде A1 жарықдиоды әр секунд сайын жыпылықтайды (F сурет). Құрылғы желімен байланыстырылған кезде, іздеу аяқталады және жарықдиод жыпылықтауды тоқтатады және өшеді. Егер іздеу уақыты бітсе, оны көп мақсатты түймені (A1) қысқа басу арқылы қайта бастауға болады.
Зауыттық қалпына келтіру
Құрылғының аномальды жұмыс істеуі жағдайында немесе оны жаңа zigbee желісінде пайдаланбас бұрын, оны қалпына келтіру керек.
Құрылғыны зауыттық қалпына келтіру және зауыттық жағдайларды қалпына келтіру үшін:

Құрылғы өзінің зауыттық конфигурациясын қайта бастайды, барлық байланыстарды және бұрын қосылған zigbee желісіне қатысты деректерді жояды.

БАЙЛАНЫСТЫ ҚҰРУ/ЖОЮ

Байланыстар мен қолданба функцияларын бағдарламалық жасақтама арқылы немесе жергілікті жерде, көп мақсатты түйме / жарықдиод арқылы конфигурациялауға болады. Конфигурация параметрлері және олардың мәндері туралы толық ақпарат zigbee Commissioning Tool бағдарламалық жасақтамасының техникалық нұсқаулығында берілген (www.gewiss.com).
Су тасқыны туралы дабыл үшін байланыс - өлшенген температура (EZ Mode, Initiator)
Су тасқыны сенсорын су тасқыны туралы дабыл немесе өлшенген температура мәнін пайдаланатын кемінде бір zigbee құрылғысымен байланыстыру үшін сіз:

ЕСКЕРТПЕ: егер сіз бір немесе бірнеше су тасқыны сенсоры және GWA1521 жетекшісі бар су тасқынына қарсы жүйені жасағыңыз келсе, байланыстыру фазасы аяқталғанша күтіңіз, содан кейін жетекшінің dip-қосқыштарын келесідей етіп орнатыңыз:

Бұл конфигурациямен жетекші кемінде бір сенсор су тасқыны туралы дабылды іске қосқан кезде шығыс контактісін жабады; контакт тек жетекшімен байланысты жергілікті түйме басылған кезде ғана қайта ашылады.

СЫНАҚ ЖӘНЕ ДАБЫЛ ДЫБЫСЫН ӨШІРУ

Сиренаның жұмыс істеп тұрғанына көз жеткізу үшін сынақ түймесін басыңыз (E сурет). Егер бұл түйме басылып тұрса (6,5 секунд немесе 3 қоңырау), дабыл жасалады және zigbee желісіне жіберіледі.
Дабыл іске қосылған кезде, дабыл жарықдиоды (A2) қысқа жыпылықтайды және сирена қоңырау шалады. Дабылды өшіру үшін құрылғы дискісін басыңыз (доғалардың астында, G сурет). Сенсор 10 минутқа тоқтатылады.

БАТАРЕЯНЫ АУЫСТЫРУ

Батарея заряды таусылған кезде, құрылғы әр минут сайын қысқа дыбыс береді және дабыл жарықдиоды (A2) әр минут сайын жыпылықтайды.
Батареяны ауыстыру үшін құрылғының қақпағын сағат тіліне қарсы бұраңыз (B сурет) және пластикалық дискіні алыңыз (C сурет).
Полярлықты сақтай отырып, жаңа батареяны салыңыз. Операцияны аяқтағаннан кейін құрылғының дұрыс жұмыс істеп тұрғанын тексеріңіз.

ТЕХНИКАЛЫҚ ДЕРЕКТЕР

Gewiss радио мақаласының (GWA1514 коды) 2014/53/EU директивасына сәйкес келетінін мәлімдейді. ЕО декларациясының толық мәтіні келесі Интернет мекенжайында қол жетімді:
www.gewiss.com

Тиісті Еуропалық директивалар мен ережелерге сәйкес байланыс мәліметтері:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy tel: +39 035 946 111 E-mail: qualitymarks@gewiss.com

+39 035 946 111 8.30 - 12.30 / 14.00 - 18.00 дүйсенбі ÷ жұма
