Gewiss CHORUS GWA1514 - Zigbee potvynio signalizacijos vadovas

ĮVADAS

• Prietaiso saugumas garantuojamas tik tada, kai laikomasi saugos ir naudojimo instrukcijų, todėl laikykite jas po ranka. Įsitikinkite, kad šias instrukcijas gavo montuotojas ir galutinis naudotojas.
• Šis produktas turi būti naudojamas tik tam tikslui, kuriam jis buvo sukurtas. Bet koks kitas naudojimo būdas turėtų būti laikomas netinkamu ir (arba) pavojingu. Jei turite abejonių, susisiekite su GEWISS SAT techninės pagalbos tarnyba.
• Produkto negalima modifikuoti. Bet koks modifikavimas anuliuos garantiją ir gali padaryti produktą pavojingu.
• Gamintojas negali būti laikomas atsakingu už bet kokią žalą, jei produktas naudojamas netinkamai ar neteisingai arba su juo buvo manipuliuojama.
• Kontaktinis punktas, nurodytas siekiant įvykdyti taikomas ES direktyvas ir reglamentus:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Jei ant įrangos ar pakuotės yra perbrauktos šiukšliadėžės simbolis, tai reiškia, kad pasibaigus naudojimo laikui produkto negalima išmesti kartu su kitomis bendromis atliekomis. Naudotojas turi nuvežti susidėvėjusį gaminį į rūšiavimo atliekų centrą arba grąžinti jį mažmenininkui perkant naują. Produktai, paruošti utilizavimui ir mažesni nei 25 cm, gali būti nemokamai perduoti prekiautojams, kurių prekybos plotas yra ne mažesnis kaip 400 m², be jokios pirkimo prievolės. Efektyvus rūšiuotų atliekų surinkimas, skirtas aplinką tausojančiam panaudoto prietaiso utilizavimui arba vėlesniam jo perdirbimui, padeda išvengti galimo neigiamo poveikio aplinkai ir žmonių sveikatai bei skatina pakartotinį naudojimą ir (arba) statybinių medžiagų perdirbimą. GEWISS aktyviai dalyvauja operacijose, kurios palaiko teisingą elektrinės ir elektroninės įrangos išsaugojimą ir pakartotinį naudojimą arba perdirbimą.

PAKUOTĖS TURINYS

1 zigbee potvynio jutiklis
1 Montavimo ir vartotojo vadovas
1 CR123 baterija

TRUMPAI

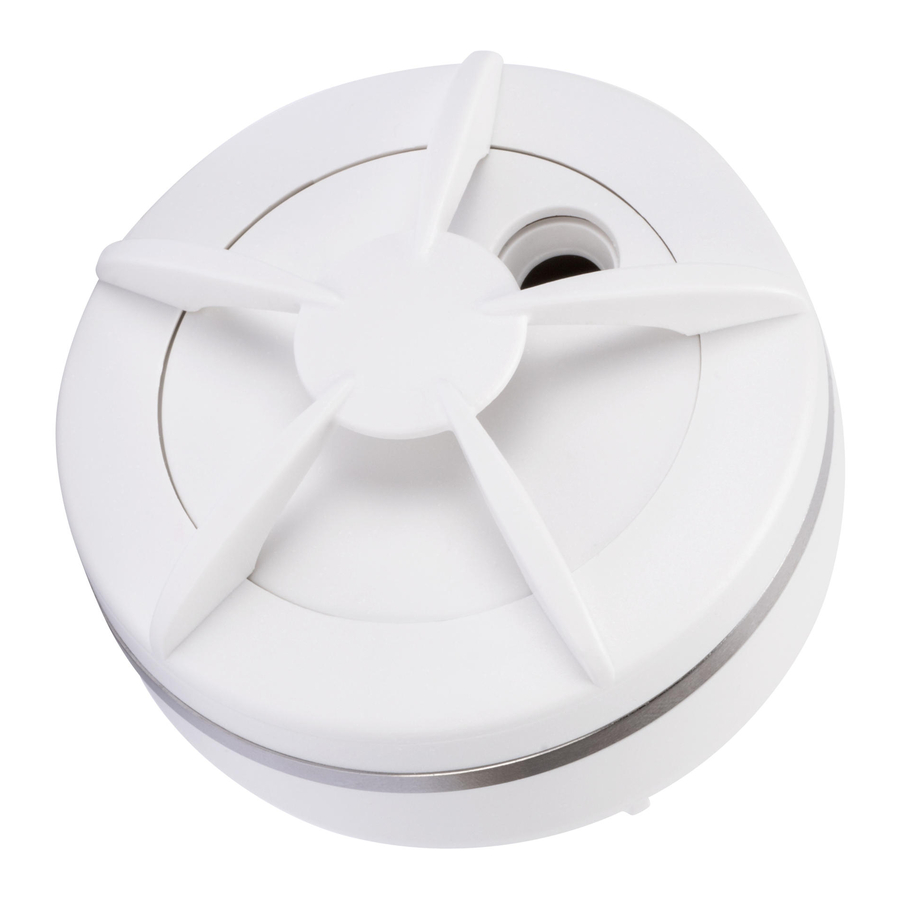

GWA1514 zigbee potvynio jutiklis nedelsiant praneša apie bet kokius galimus vandens nutekėjimus ar infiltracijas jūsų namuose. Prietaisą galima lengvai integruoti į zigbee tinklą, skirtą išmaniųjų namų sprendimams, arba sujungti su GWA1521 pavara, kad būtų sukurta paprasta apsaugos nuo potvynių sistema.
Mygtukų ir šviesos diodų aprašymas (pav. A)
A1. Universalus mygtukas / RAUDONAS šviesos diodas
A2. Bandymo ir signalizacijos nutildymo mygtukas / RAUDONAS signalizacijos šviesos diodas

SURINKIMAS

Pasukite prietaiso dangtelį prieš laikrodžio rodyklę (pav. B), tada nuimkite plastikinį diską (pav. C). Įdėkite CR123 bateriją (pav. D), atsižvelgdami į poliškumą. Uždėkite plastikinį diską ir dangtelį, šį kartą pasukdami jį pagal laikrodžio rodyklę.
Detektorius turi būti pastatytas ant grindų, toje vietoje, kur gali įvykti potvynis.
Montavimo vieta turi būti lengvai pasiekiama, kad būtų galima be problemų patikrinti ir pakeisti bateriją.

FUNKCIJOS

Prietaisas atlieka šias funkcijas:
Potvynio aptikimas:
prietaisas aptinka vandens buvimą, generuodamas akustinį / šviesos signalą ir siųsdamas zigbee radijo signalą
Temperatūros jutiklis:
detektorius turi įmontuotą temperatūros jutiklį; temperatūros vertė siunčiama kas minutę, jei pokyčiai yra didesni nei 0,1°C, arba kas 10 minučių, jei vertė išlieka pastovi

TINKLO KONFIGŪRAVIMAS

Prisijungimas prie tinklo

Potvynio detektorių galima pridėti (su gamykliniais nustatymais) prie esamo zigbee tinklo, įdedant bateriją (pav. D). Jis automatiškai pradės ieškoti zigbee tinklo, prie kurio norėtų prisijungti (daugiausia 15 minučių). Įsitikinkite, kad zigbee tinklas yra atidarytas (įjungtas "permit join" (leidimas prisijungti)). Paieškos metu šviesos diodas A1 mirksės kas sekundę (pav. F). Kai prietaisas susiejamas su tinklu, paieška baigiasi ir šviesos diodas nustoja mirksėti ir išsijungia. Jei paieškos laikas baigiasi, jį galima paleisti iš naujo trumpai paspaudus universalų mygtuką (A1).
Gamyklinis nustatymas iš naujo
Atsitikus anomaliam prietaiso veikimui arba prieš naudojant jį naujame zigbee tinkle, turite jį nustatyti iš naujo.
Norėdami atkurti gamyklinius prietaiso nustatymus ir atkurti gamyklines sąlygas:

Prietaisas atnaujina savo gamyklinę konfigūraciją, ištrindamas visus susiejimus ir duomenis, susijusius su zigbee tinklu, prie kurio jis anksčiau buvo prijungtas.

SUSIEJIMO SUKŪRIMAS / IŠTRINIMAS

Susiejimus ir programų funkcijas galima konfigūruoti programine įranga arba vietoje, naudojant universalų mygtuką / šviesos diodą. Išsami informacija apie konfigūracijos parametrus ir jų reikšmes pateikiama zigbee Commissioning Tool programinės įrangos techniniame vadove (www.gewiss.com).
Susiejimas potvynio signalizacijai - išmatuota temperatūra (EZ režimas, iniciatorius)
Norėdami susieti potvynio jutiklį su bent vienu zigbee prietaisu, kuris naudoja potvynio signalizaciją arba išmatuotos temperatūros vertę, turite:

PASTABA: jei norite sukurti apsaugos nuo potvynių sistemą su vienu ar daugiau potvynio jutiklių ir su GWA1521 pavara, palaukite, kol susiejimo fazė bus baigta, ir nustatykite pavaros dip-jungiklius taip:

Su šia konfigūracija pavara uždaro išėjimo kontaktą, kai bent vienas jutiklis suaktyvina potvynio signalizaciją; kontaktas atidaromas tik tada, kai paspaudžiamas vietinis mygtukas, susietas su pavara.

BANDYMAS IR SIGNALIZACIJOS NUTILDYMAS

Paspauskite bandymo mygtuką (pav. E), kad įsitikintumėte, jog sirena veikia. Jei šis mygtukas yra nuspaustas (6,5 sekundės arba 3 skambučiai), generuojamas signalas ir siunčiamas į zigbee tinklą.
Kai suveikia signalizacija, signalizacijos šviesos diodas (A2) trumpai sumirksi ir suskamba sirena. Norėdami nutildyti signalizaciją, paspauskite prietaiso diską (po lankais, pav. G). Jutiklis bus užblokuotas 10 minučių.

BATERIJOS KEITIMAS

Kai baterija išsikrauna, prietaisas kas minutę trumpai pypsi, o signalizacijos šviesos diodas (A2) mirksi kas minutę.
Norėdami pakeisti bateriją, pasukite prietaiso dangtelį prieš laikrodžio rodyklę (pav. B) ir nuimkite plastikinį diską (pav. C).
Įdėkite naują bateriją, atsižvelgdami į poliškumą. Baigę operaciją, patikrinkite, ar prietaisas veikia tinkamai.

TECHNINIAI DUOMENYS

Gewiss pareiškia, kad radijo gaminys (kodas GWA1514) atitinka Direktyvą 2014/53/ES. Visą ES deklaracijos tekstą galima rasti šiuo interneto adresu:
www.gewiss.com
