Gewiss CHORUS GWA1514 - Руководство по эксплуатации Zigbee датчика затопления

ВВЕДЕНИЕ

• Безопасность устройства гарантируется только при соблюдении инструкций по безопасности и использованию, поэтому держите их под рукой. Убедитесь, что эти инструкции получены установщиком и конечным пользователем.
• Этот продукт должен использоваться только по назначению. Любая другая форма использования должна считаться неправильной и/или опасной. Если у вас есть какие-либо сомнения, обратитесь в службу технической поддержки GEWISS SAT.
• Продукт нельзя модифицировать. Любая модификация аннулирует гарантию и может сделать продукт опасным.
• Производитель не несет ответственности за любой ущерб, если продукт используется ненадлежащим или неправильным образом, или подвергся несанкционированному вмешательству.
• Контактная информация для целей выполнения применимых директив и правил ЕС:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Если на оборудовании или упаковке присутствует символ перечеркнутого мусорного бака, это означает, что по окончании срока службы продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь должен отнести изношенное изделие в центр сортировки отходов или вернуть его продавцу при покупке нового. Продукты, готовые к утилизации и размером менее 25 см, могут быть бесплатно переданы дилерам, чья торговая площадь составляет не менее 400 м², без каких-либо обязательств по покупке. Эффективный сбор отсортированных отходов для экологически безопасной утилизации использованного устройства или его последующей переработки помогает избежать потенциального негативного воздействия на окружающую среду и здоровье людей, а также способствует повторному использованию и/или переработке строительных материалов. GEWISS активно участвует в операциях, поддерживающих правильную утилизацию и повторное использование или переработку электрического и электронного оборудования.

КОМПЛЕКТ ПОСТАВКИ

1 zigbee датчик затопления
1 Руководство по установке и эксплуатации
1 батарея CR123

КРАТКО

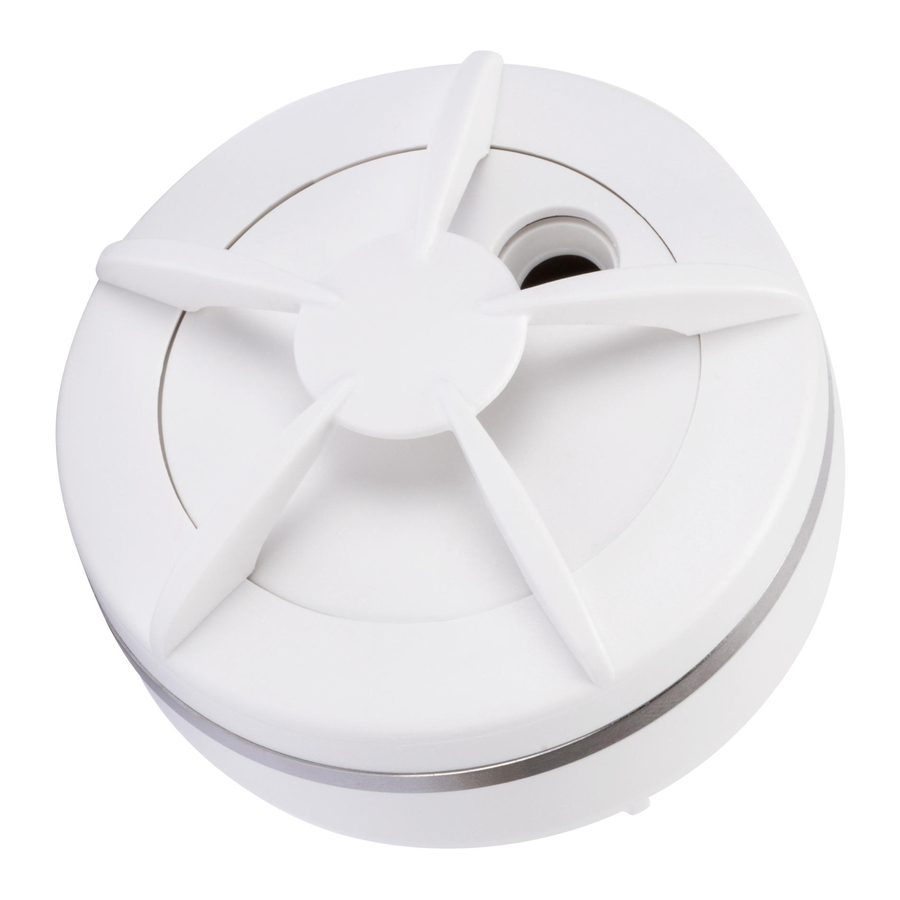

Датчик затопления GWA1514 zigbee оперативно сообщает о любых возможных утечках воды или проникновениях в ваш дом. Устройство можно легко интегрировать в сеть zigbee для решений умного дома или объединить с приводом GWA1521 для создания простой системы защиты от затопления.
Описание кнопок и светодиодов (рис. A)
A1. Многофункциональная кнопка / КРАСНЫЙ светодиод
A2. Кнопка тестирования и отключения звука тревоги / КРАСНЫЙ светодиод тревоги

СБОРКА

Поверните крышку устройства против часовой стрелки (рис. B), затем снимите пластиковый диск (рис. C). Вставьте батарею CR123 (рис. D), соблюдая полярность. Установите на место пластиковый диск и крышку, на этот раз повернув ее по часовой стрелке.
Детектор должен быть расположен на полу, в месте, где возможно затопление.
Место установки должно быть легкодоступным, чтобы можно было без проблем проверить и заменить батарею.

ФУНКЦИИ

Устройство выполняет следующие функции:
Обнаружение затопления:
устройство обнаруживает наличие воды, генерируя акустический/световой сигнал и отправляя радиосигнал zigbee
Датчик температуры:
детектор имеет встроенный датчик температуры; значение температуры отправляется каждую минуту, если изменения составляют более 0,1°C, или каждые 10 минут, если значение остается постоянным

КОНФИГУРАЦИЯ СЕТИ

Подключение к сети

Датчик затопления можно добавить (с заводскими настройками) в существующую сеть zigbee, вставив батарею (рис. D). Он автоматически запустит поиск сети zigbee для подключения (максимум 15 минут). Убедитесь, что сеть zigbee открыта ("permit join" (разрешить присоединение) активен). Во время поиска светодиод A1 будет мигать каждую секунду (рис. F). Когда устройство связано с сетью, поиск заканчивается, и светодиод перестает мигать и выключается. Если время поиска истекло, его можно перезапустить коротким нажатием на многофункциональную кнопку (A1).
Сброс к заводским настройкам
В случае ненормальной работы устройства или перед использованием его в новой сети zigbee необходимо выполнить его сброс.
Чтобы выполнить сброс устройства к заводским настройкам и восстановить заводские условия:

Устройство возвращается к заводской конфигурации, удаляя все привязки и данные, относящиеся к сети zigbee, к которой оно было ранее подключено.

СОЗДАНИЕ/УДАЛЕНИЕ ПРИВЯЗКИ

Привязки и функции приложения можно настроить с помощью программного обеспечения или локально, используя многофункциональную кнопку / светодиод. Подробная информация о параметрах конфигурации и их значениях приведена в техническом руководстве к программному обеспечению zigbee Commissioning Tool (www.gewiss.com).
Привязка для сигнализации о затоплении - измеренная температура (EZ Mode (простой режим), Initiator (инициатор))
Чтобы связать датчик затопления как минимум с одним устройством zigbee, которое использует сигнализацию о затоплении или значение измеренной температуры, необходимо:

ПРИМЕЧАНИЕ: если вы хотите создать систему защиты от затопления с одним или несколькими датчиками затопления и с приводом GWA1521, дождитесь завершения фазы связывания, а затем установите dip-переключатели привода следующим образом:

При такой конфигурации привод замыкает выходной контакт, когда хотя бы один датчик активирует сигнализацию о затоплении; контакт снова размыкается только при нажатии локальной кнопки, связанной с приводом.

ТЕСТИРОВАНИЕ И ОТКЛЮЧЕНИЕ ЗВУКА ТРЕВОГИ

Нажмите кнопку тестирования (рис. E), чтобы убедиться, что сирена работает. Если эту кнопку удерживать нажатой (6,5 секунды или 3 звонка), генерируется сигнал тревоги и отправляется в сеть zigbee.
При срабатывании сигнализации светодиод сигнализации (A2) кратковременно мигает, и звучит сирена. Чтобы отключить звук сигнализации, нажмите на диск устройства (под дугами, рис. G). Датчик будет заблокирован на 10 минут.

ЗАМЕНА БАТАРЕИ

Когда батарея разряжена, устройство издает короткий звуковой сигнал каждую минуту, и светодиод сигнализации (A2) мигает каждую минуту.
Чтобы заменить батарею, поверните крышку устройства против часовой стрелки (рис. B) и снимите пластиковый диск (рис. C).
Вставьте новую батарею, соблюдая полярность. После завершения операции убедитесь, что устройство работает правильно.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Gewiss заявляет, что радиоизделие (код GWA1514) соответствует Директиве 2014/53/EU. Полный текст декларации ЕС доступен по следующему адресу в Интернете:
www.gewiss.com

Контактные данные в соответствии с соответствующими европейскими директивами и правилами:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy tel: +39 035 946 111 E-mail: qualitymarks@gewiss.com

+39 035 946 111 8.30 - 12.30 / 14.00 - 18.00 понедельник ÷ пятница

+39 035 946 260

sat@ gewiss.com www.gewiss.com
