Gewiss CHORUS GWA1514 - Manuali i Alarmit të Përmbytjes Zigbee

HYRJE

• Siguria e pajisjes garantohet vetëm kur respektohen udhëzimet e sigurisë dhe përdorimit, prandaj mbajini ato afër. Sigurohuni që këto udhëzime të merren nga instaluesi dhe përdoruesi fundor.
• Ky produkt duhet të përdoret vetëm për qëllimin për të cilin është projektuar. Çdo formë tjetër përdorimi duhet të konsiderohet e papërshtatshme dhe/ose e rrezikshme. Nëse keni ndonjë dyshim, kontaktoni shërbimin e mbështetjes teknike GEWISS SAT.
• Produkti nuk duhet të modifikohet. Çdo modifikim do të anulojë garancinë dhe mund ta bëjë produktin të rrezikshëm.
• Prodhuesi nuk mund të mbahet përgjegjës për ndonjë dëm nëse produkti përdoret në mënyrë të pahijshme ose të gabuar ose manipulohet.
• Pika e kontaktit e treguar për qëllimet e përmbushjes së direktivave dhe rregulloreve të zbatueshme të BE-së:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Nëse simboli i kosit të kryqëzuar shfaqet në pajisje ose paketim, kjo do të thotë që produkti nuk duhet të përfshihet me mbeturinat e tjera të përgjithshme në fund të jetës së tij të punës. Përdoruesi duhet ta çojë produktin e vjetëruar në një qendër të ndarë mbeturinash, ose ta kthejë atë te shitësi me pakicë kur blen një të ri. Produktet e gatshme për asgjësim dhe që masin më pak se 25 cm mund t'u dorëzohen pa pagesë tregtarëve, zona e shitjes së të cilëve mbulon të paktën 400 m², pa asnjë detyrim blerjeje. Një grumbullim efikas i ndarë i mbeturinave për asgjësimin miqësor ndaj mjedisit të pajisjes së përdorur, ose riciklimin e saj të mëvonshëm, ndihmon në shmangien e efekteve të mundshme negative në mjedis dhe shëndetin e njerëzve dhe inkurajon ripërdorimin dhe/ose riciklimin e materialeve të ndërtimit. GEWISS merr pjesë aktive në operacionet që mbështesin shpëtimin dhe ripërdorimin ose riciklimin e saktë të pajisjeve elektrike dhe elektronike.

PËRMBAJTJA E PAKETËS

1 sensor përmbytjeje zigbee
1 Manual Instalimi dhe Përdorimi
1 bateri CR123

SHKURT

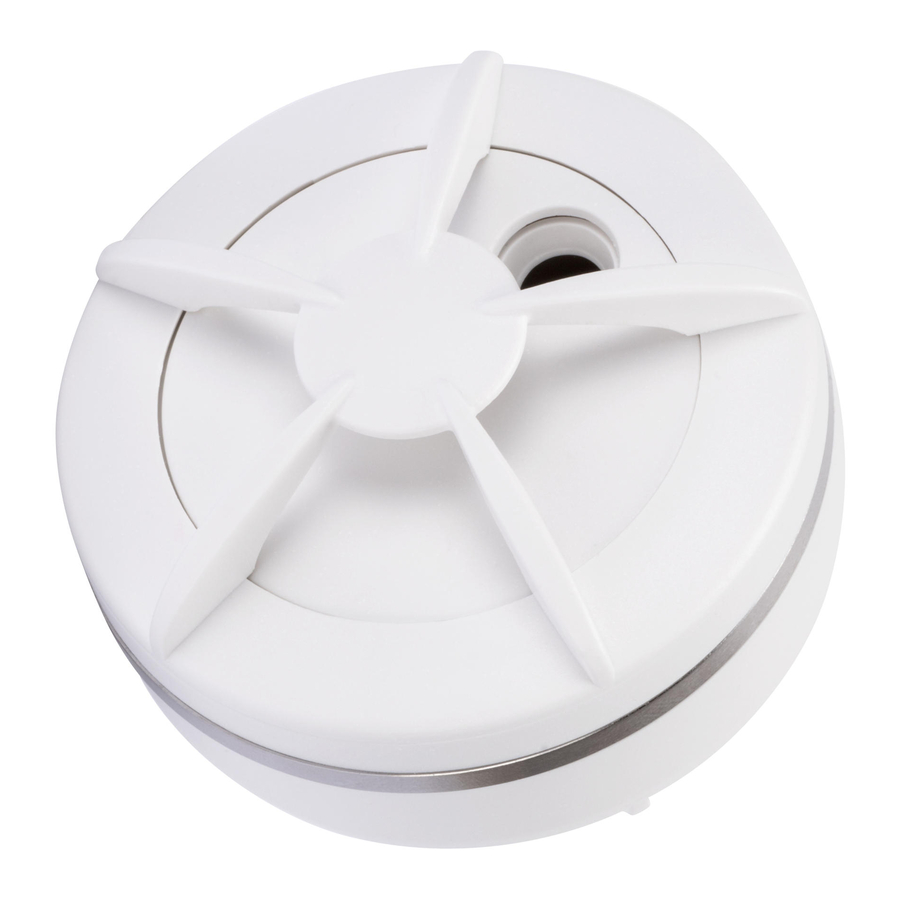

Sensori i përmbytjes zigbee GWA1514 tregon menjëherë çdo rrjedhje ose depërtim të mundshëm uji në shtëpinë tuaj. Pajisja mund të integrohet lehtësisht në një rrjet zigbee për zgjidhje të zgjuara shtëpie, ose të kombinohet me një aktivizues GWA1521 për të krijuar një sistem të thjeshtë kundër përmbytjes.
Përshkrimi i butonave shtytës dhe LED-ve (fig. A)
A1. Butoni shtytës me shumë qëllime / LED e KUQE
A2. Butoni shtytës i testimit dhe heshtjes së alarmit / LED e KUQE e alarmit

MONTIMI

Kthejeni kapakun e pajisjes në drejtim të kundërt të akrepave të orës (fig. B), pastaj hiqni diskun plastik (fig. C). Futeni baterinë CR123 (fig. D), duke respektuar polaritetin. Zëvendësoni diskun plastik dhe kapakun, duke e rrotulluar këtë herë në drejtim të akrepave të orës.
Detektori duhet të vendoset në dysheme, në një vend ku mund të ndodhë përmbytje.
Pika e instalimit duhet të jetë e lehtë për t'u hyrë në mënyrë që bateria të kontrollohet dhe zëvendësohet pa probleme.

FUNKSIONET

Pajisja kryen funksionet e mëposhtme:
Zbulimi i përmbytjes:
pajisja zbulon praninë e ujit, duke gjeneruar një sinjal akustik/dritë dhe duke dërguar një sinjal radio zigbee
Sensori i temperaturës:
detektori ka një sensor të integruar të temperaturës; vlera e temperaturës dërgohet çdo minutë nëse ndryshimet janë më shumë se 0.1°C, ose çdo 10 minuta nëse vlera mbetet konstante

KONFIGURIMI I RRJETIT

Bashkimi në rrjet

Detektori i përmbytjes mund të shtohet (me cilësimet e fabrikës) në një rrjet ekzistues zigbee, duke futur baterinë (fig. D). Ai automatikisht do të nisë një kërkim për një rrjet zigbee për t'u lidhur (maksimumi 15 minuta). Sigurohuni që rrjeti zigbee të jetë i hapur ("permit join" (lejoj bashkimin) aktiv). Gjatë kërkimit, LED A1 do të pulsojë çdo sekondë (fig. F). Kur pajisja është e lidhur me një rrjet, kërkimi përfundon dhe LED ndalon së pulsuari dhe fiket. Nëse koha e kërkimit skadon, ajo mund të riniset me një shtypje të shkurtër në butonin shtytës me shumë qëllime (A1).
Rivendosja e fabrikës
Në rast të funksionimit anomali të pajisjes, ose para përdorimit të saj në një rrjet të ri zigbee, duhet ta rivendosni atë.
Për të bërë rivendosjen e fabrikës së pajisjes dhe për të rivendosur kushtet e fabrikës:

Pajisja rifillon konfigurimin e saj të fabrikës, duke fshirë të gjitha lidhjet dhe të dhënat që lidhen me rrjetin zigbee me të cilin ishte lidhur më parë.

KRIJIMI/FSHIRJA E LIDHJES

Lidhjet dhe funksionet e aplikacionit mund të konfigurohen përmes softuerit ose lokalisht, duke përdorur butonin shtytës me shumë qëllime / LED. Informacione të detajuara rreth parametrave të konfigurimit dhe vlerave të tyre jepen në manualin teknik të softuerit të Komisionimit zigbee (www.gewiss.com).
Lidhja për alarmin e përmbytjes - temperatura e matur (Modaliteti EZ, Iniciator)
Për të lidhur sensorin e përmbytjes me të paktën një pajisje zigbee që përdor një alarm përmbytjeje ose vlerën e matur të temperaturës, duhet të:

SHËNIM: nëse dëshironi të krijoni një sistem kundër përmbytjes me një sensor përmbytjeje ose më shumë dhe me aktivizuesin GWA1521, prisni derisa faza e lidhjes të ketë përfunduar dhe më pas vendosni çelësat zhytës të aktivizuesit si më poshtë:

Me këtë konfigurim, aktivizuesi mbyll kontaktin e daljes kur të paktën një sensor aktivizon alarmin e përmbytjes; kontakti rihapet vetëm kur shtypet butoni shtytës lokal i lidhur me aktivizuesin.

TESTIMI DHE HESHTJA E ALARMIT

Shtypni butonin shtytës të testimit (fig. E) për t'u siguruar që sirena po funksionon. Nëse ky buton shtytës mbahet i shtypur (6.5 sekonda, ose 3 zile), gjenerohet një alarm dhe dërgohet në rrjetin zigbee.
Kur alarmi aktivizohet, LED e alarmit (A2) pulson shkurtimisht dhe sirena bie. Për të heshtur alarmin, shtypni diskun e pajisjes (nën harqe, fig. G). Sensori do të inhibohet për 10 minuta.

ZËVENDËSIMI I BATERISË

Kur bateria është e zbrazur, pajisja lëshon një bip të shkurtër çdo minutë dhe LED e alarmit (A2) pulson çdo minutë.
Për të zëvendësuar baterinë, kthejeni kapakun e pajisjes në drejtim të kundërt të akrepave të orës (fig. B) dhe hiqni diskun plastik (fig. C).
Futeni baterinë e re, duke respektuar polaritetin. Pasi të keni përfunduar operacionin, kontrolloni që pajisja të funksionojë siç duhet.

TË DHËNA TEKNIKE

Gewiss deklaron se artikulli radio (kodi GWA1514) përputhet me Direktivën 2014/53/BE. Teksti i plotë i deklaratës së BE-së është i disponueshëm në adresën e mëposhtme të internetit:
www.gewiss.com

Detajet e kontaktit sipas Direktivave dhe Rregulloreve përkatëse Evropiane:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy tel: +39 035 946 111 E-mail: qualitymarks@gewiss.com

+39 035 946 111 8.30 - 12.30 / 14.00 - 18.00 e hënë ÷ e premte

+39 035 946 260

sat@ gewiss.com www.gewiss.com
