Gewiss CHORUS GWA1514 - Priročnik za Zigbee alarm za poplave

UVOD

• Varnost naprave je zagotovljena le, če se upoštevajo navodila za varnost in uporabo, zato jih imejte pri roki. Prepričajte se, da ta navodila prejmeta monter in končni uporabnik.
• Ta izdelek se sme uporabljati samo za namen, za katerega je bil zasnovan. Vsaka druga oblika uporabe se šteje za neprimerno in/ali nevarno. Če imate kakršne koli dvome, se obrnite na službo za tehnično podporo GEWISS SAT.
• Izdelka se ne sme spreminjati. Vsaka sprememba bo razveljavila garancijo in lahko izdelek naredila nevarnega.
• Proizvajalec ne more biti odgovoren za kakršno koli škodo, če je izdelek nepravilno ali napačno uporabljen ali če je z njim manipulirano.
• Kontaktna točka, navedena za namene izpolnjevanja veljavnih direktiv in predpisov EU:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italija
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Če se na opremi ali embalaži pojavi simbol prečrtanega smetnjaka, to pomeni, da izdelka ob koncu njegove življenjske dobe ne smete odvreči skupaj z drugimi splošnimi odpadki. Uporabnik mora izrabljeni izdelek odnesti v center za ločeno zbiranje odpadkov ali ga vrniti prodajalcu ob nakupu novega. Izdelke, pripravljene za odlaganje in manjše od 25 cm, je mogoče brezplačno oddati trgovcem, katerih prodajna površina obsega najmanj 400 m², brez obveznosti nakupa. Učinkovito ločeno zbiranje odpadkov za okolju prijazno odstranjevanje rabljene naprave ali njeno poznejše recikliranje pomaga preprečevati morebitne negativne učinke na okolje in zdravje ljudi ter spodbuja ponovno uporabo in/ali recikliranje gradbenih materialov. GEWISS aktivno sodeluje v operacijah, ki podpirajo pravilno reševanje in ponovno uporabo ali recikliranje električne in elektronske opreme.

VSEBINA PAKETA

1 zigbee senzor za poplave
1 Navodila za namestitev in uporabo
1 baterija CR123

NA KRATKO

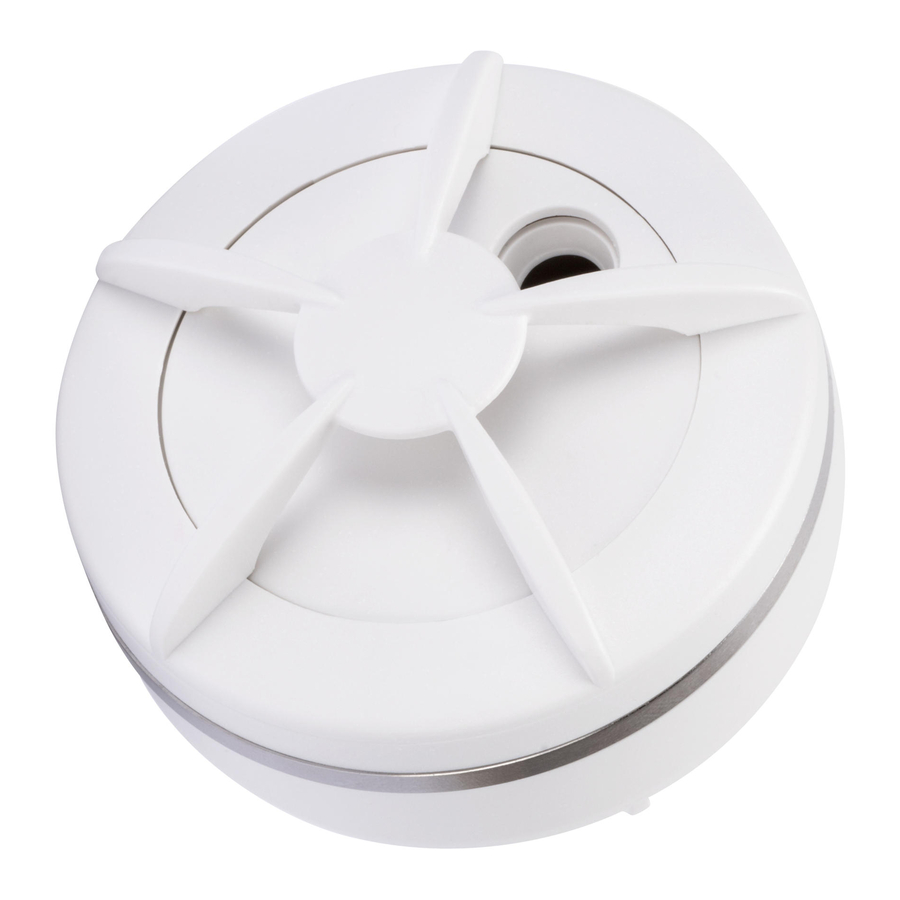

Senzor za poplave GWA1514 zigbee hitro opozori na morebitno puščanje vode ali vdor v vaš dom. Napravo je mogoče enostavno integrirati v omrežje zigbee za rešitve pametnega doma ali jo kombinirati z aktuatorjem GWA1521 za ustvarjanje preprostega sistema proti poplavam.
Opis gumbov in LED (slika A)
A1. Večnamenski gumb / RDEČA LED
A2. Gumb za testiranje in izklop alarma / RDEČA LED za alarm

SESTAVLJANJE

Obrnite pokrov naprave v nasprotni smeri urinega kazalca (slika B), nato odstranite plastični disk (slika C). Vstavite baterijo CR123 (slika D) in upoštevajte polarnost. Namestite plastični disk in pokrov, tokrat ga zavrtite v smeri urinega kazalca.
Detektor mora biti nameščen na tleh, na mestu, kjer bi lahko prišlo do poplave.
Mesto namestitve mora biti lahko dostopno, da je mogoče brez težav preveriti in zamenjati baterijo.

FUNKCIJE

Naprava opravlja naslednje funkcije:
Zaznavanje poplav:
naprava zazna prisotnost vode, ustvari akustični/svetlobni signal in pošlje radijski signal zigbee
Senzor temperature:
detektor ima vgrajen senzor temperature; vrednost temperature se pošlje vsako minuto, če so spremembe večje od 0,1 °C, ali vsakih 10 minut, če vrednost ostane konstantna

KONFIGURACIJA OMREŽJA

Priključitev na omrežje

Detektor poplav je mogoče dodati (s tovarniškimi nastavitvami) obstoječemu omrežju zigbee z vstavitvijo baterije (slika D). Samodejno bo začel iskati omrežje zigbee za povezavo (največ 15 minut). Prepričajte se, da je omrežje zigbee odprto (aktivno "permit join" (dovoljenje za pridružitev)). Med iskanjem bo LED A1 utripala vsako sekundo (slika F). Ko je naprava povezana z omrežjem, se iskanje konča in LED preneha utripati ter se izklopi. Če čas iskanja poteče, ga lahko znova zaženete s kratkim pritiskom na večnamenski gumb (A1).
Tovarniška ponastavitev
V primeru nenormalnega delovanja naprave ali pred uporabo v novem omrežju zigbee jo morate ponastaviti.
Za tovarniško ponastavitev naprave in obnovitev tovarniških pogojev:

Naprava nadaljuje s svojo tovarniško konfiguracijo, izbriše vse vezave in podatke, ki se nanašajo na omrežje zigbee, na katerega je bila prej povezana.

USTVARJANJE/IZBRIS VEZAVE

Vezave in aplikacijske funkcije je mogoče konfigurirati prek programske opreme ali lokalno, z uporabo večnamenskega gumba/LED. Podrobne informacije o parametrih konfiguracije in njihovih vrednostih so navedene v tehničnem priročniku programske opreme zigbee Commissioning Tool (www.gewiss.com).
Vezava za alarm za poplave - izmerjena temperatura (EZ Mode, Initiator (Način EZ, Iniciator))
Če želite senzor za poplave povezati z vsaj eno napravo zigbee, ki uporablja alarm za poplave ali izmerjeno vrednost temperature, morate:

OPOMBA: če želite ustvariti sistem proti poplavam z enim ali več senzorji za poplave in z aktuatorjem GWA1521, počakajte, da se faza povezovanja konča, nato pa nastavite dip-stikala aktuatorja na naslednji način:

S to konfiguracijo aktuator zapre izhodni kontakt, ko vsaj en senzor aktivira alarm za poplave; kontakt se ponovno odpre šele, ko pritisnete lokalni gumb, povezan z aktuatorjem.

TESTIRANJE IN IZKLOP ALARMA

Pritisnite testni gumb (slika E), da se prepričate, ali sirena deluje. Če ta gumb držite pritisnjen (6,5 sekunde ali 3 zvonjenja), se ustvari alarm in pošlje v omrežje zigbee.
Ko se sproži alarm, LED za alarm (A2) na kratko utripne in sirena se oglasi. Za izklop alarma pritisnite disk naprave (pod loki, slika G). Senzor bo onemogočen za 10 minut.

ZAMENJAVA BATERIJE

Ko je baterija izpraznjena, naprava vsako minuto odda kratek pisk in LED za alarm (A2) vsako minuto utripne.
Za zamenjavo baterije obrnite pokrov naprave v nasprotni smeri urinega kazalca (slika B) in odstranite plastični disk (slika C).
Vstavite novo baterijo in upoštevajte polarnost. Po končanem postopku preverite, ali naprava pravilno deluje.

TEHNIČNI PODATKI

Gewiss izjavlja, da je radijski izdelek (koda GWA1514) v skladu z Direktivo 2014/53/EU. Celotno besedilo izjave EU je na voljo na naslednjem spletnem naslovu:
www.gewiss.com

Kontaktni podatki v skladu z ustreznimi evropskimi direktivami in predpisi:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italija tel: +39 035 946 111 E-pošta: qualitymarks@gewiss.com

+39 035 946 111 8.30 - 12.30 / 14.00 - 18.00 ponedeljek ÷ petek

+39 035 946 260

sat@ gewiss.com www.gewiss.com
