Gewiss CHORUS GWA1514 - Zigbee Su Baskını Alarmı Kullanım Kılavuzu

GİRİŞ

• Cihaz güvenliği yalnızca güvenlik ve kullanım talimatlarına uyulduğunda garanti edilir, bu nedenle bunları el altında bulundurun. Bu talimatların kurulumu yapan kişi ve son kullanıcı tarafından alındığından emin olun.
• Bu ürün yalnızca tasarlandığı amaç için kullanılmalıdır. Diğer her türlü kullanım uygunsuz ve/veya tehlikeli olarak kabul edilmelidir. Herhangi bir şüpheniz varsa, GEWISS SAT teknik destek servisine başvurun.
• Ürün üzerinde değişiklik yapılmamalıdır. Herhangi bir değişiklik garantiyi geçersiz kılar ve ürünü tehlikeli hale getirebilir.
• Ürün yanlış veya hatalı kullanıldığında veya kurcalandığında üretici herhangi bir hasardan sorumlu tutulamaz.
• Uygulanabilir AB direktifleri ve düzenlemelerini yerine getirme amacıyla belirtilen iletişim noktası:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Üzerinde çarpı işaretli çöp kutusu sembolü bulunan ekipman veya ambalaj, ürünün kullanım ömrünün sonunda diğer genel atıklarla birlikte atılmaması gerektiği anlamına gelir. Kullanıcı, yıpranmış ürünü ayrılmış bir atık merkezine götürmeli veya yenisini satın alırken perakendeciye iade etmelidir. Bertaraf edilmeye hazır ve 25 cm'den küçük ürünler, satış alanı en az 400 m² olan bayilere herhangi bir satın alma zorunluluğu olmaksızın ücretsiz olarak teslim edilebilir. Kullanılmış cihazın çevre dostu bir şekilde bertaraf edilmesi veya daha sonra geri dönüştürülmesi için verimli bir ayrılmış atık toplama, çevre ve insan sağlığı üzerindeki potansiyel olumsuz etkileri önlemeye yardımcı olur ve inşaat malzemelerinin yeniden kullanımını ve/veya geri dönüştürülmesini teşvik eder. GEWISS, elektrikli ve elektronik ekipmanların doğru şekilde kurtarılması ve yeniden kullanılması veya geri dönüştürülmesini destekleyen operasyonlara aktif olarak katılmaktadır.

PAKET İÇERİĞİ

1 zigbee su baskını sensörü
1 Kurulum ve Kullanım Kılavuzu
1 CR123 pil

KISACA

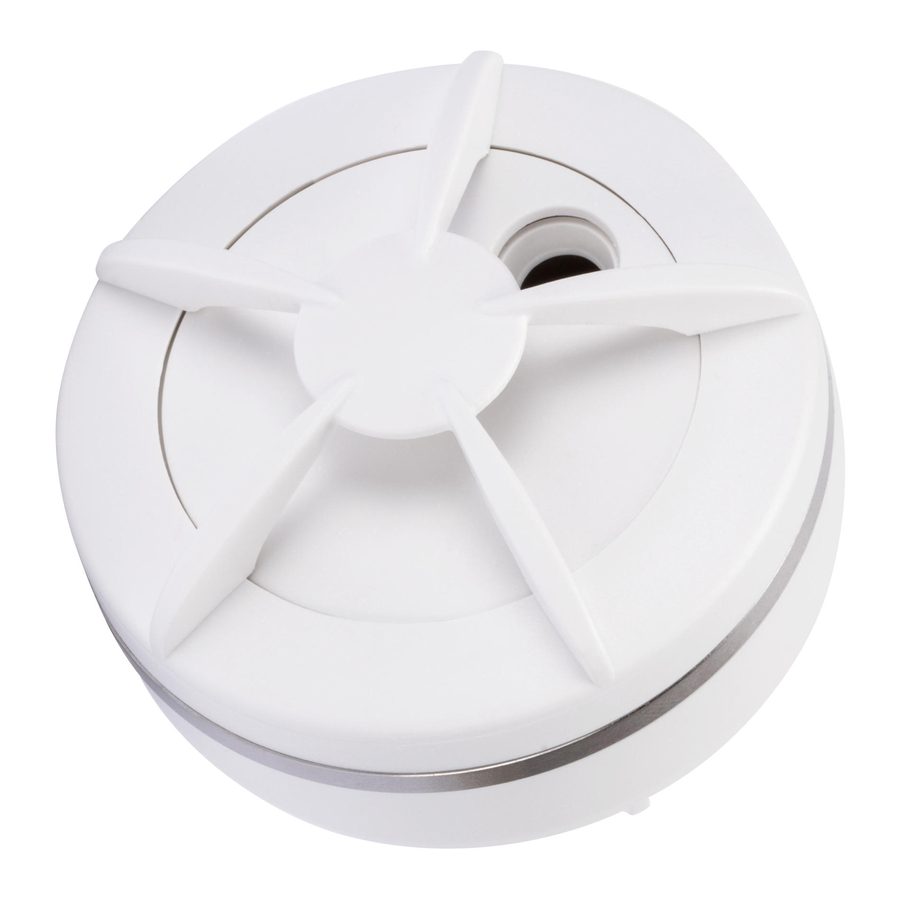

GWA1514 zigbee su baskını sensörü, evinizdeki olası su sızıntılarını veya su girişlerini derhal bildirir. Cihaz, akıllı ev çözümleri için kolayca bir zigbee ağına entegre edilebilir veya basit bir su baskını önleme sistemi oluşturmak için bir aktüatör GWA1521 ile birleştirilebilir.
Basma düğmelerinin ve LED'lerin açıklaması (şekil A)
A1. Çok amaçlı basma düğmesi / KIRMIZI LED
A2. Test ve alarm susturucu basma düğmesi / KIRMIZI alarm LED'i

MONTAJ

Cihaz kapağını saat yönünün tersine çevirin (şekil B), ardından plastik diski çıkarın (şekil C). CR123 pili kutuplarına dikkat ederek takın (şekil D). Plastik diski ve kapağı yerine takın, bu sefer saat yönünde çevirin.
Dedektör, su baskınının meydana gelebileceği bir yerde zemine yerleştirilmelidir.
Pil kontrol edilebilmesi ve sorunsuz bir şekilde değiştirilebilmesi için kurulum noktasına erişimin kolay olması gerekir.

FONKSİYONLAR

Cihaz aşağıdaki fonksiyonları yerine getirir:
Su baskını algılama:
cihaz, su varlığını algılar, akustik/ışık sinyali üretir ve bir zigbee radyo sinyali gönderir
Sıcaklık sensörü:
dedektörde dahili bir sıcaklık sensörü bulunur; sıcaklık değeri, varyasyonlar 0,1°C'den fazla ise her dakika veya değer sabit kalırsa her 10 dakikada bir gönderilir

AĞ YAPILANDIRMASI

Ağa katılma

Su baskını dedektörü, pili takarak (şekil D) mevcut bir zigbee ağına (fabrika ayarlarıyla) eklenebilir. Otomatik olarak bağlanılacak bir zigbee ağı aramaya başlayacaktır (maksimum 15 dakika). Zigbee ağının açık olduğundan ("izin ver" etkin) emin olun. Arama sırasında, LED A1 her saniye yanıp sönecektir (şekil F). Cihaz bir ağ ile ilişkilendirildiğinde, arama sona erer ve LED yanıp sönmeyi durdurur ve söner. Arama süresi dolarsa, çok amaçlı basma düğmesine (A1) kısa bir basılarak yeniden başlatılabilir.
Fabrika ayarlarına sıfırlama
Anormal cihaz çalışması durumunda veya yeni bir zigbee ağında kullanmadan önce, sıfırlamanız gerekir.
Cihazın fabrika ayarlarına sıfırlanması ve fabrika koşullarının geri yüklenmesi için:

Cihaz, fabrika yapılandırmasına geri döner, tüm bağlamaları ve daha önce bağlı olduğu zigbee ağıyla ilgili verileri siler.

BAĞLAMA OLUŞTURMA/SİLME

Bağlamalar ve uygulama fonksiyonları, yazılım aracılığıyla veya yerel olarak, çok amaçlı basma düğmesi / LED kullanılarak yapılandırılabilir. Yapılandırma parametreleri ve değerleri hakkında ayrıntılı bilgi, zigbee Devreye Alma Aracı yazılımının teknik kılavuzunda verilmiştir (www.gewiss.com).
Su baskını alarmı için bağlama - ölçülen sıcaklık (EZ Modu, Başlatıcı)
Su baskını sensörünü, bir su baskını alarmı veya ölçülen sıcaklık değerini kullanan en az bir zigbee cihazıyla ilişkilendirmek için şunları yapmalısınız:

NOT: Bir veya daha fazla su baskını sensörü ve GWA1521 aktüatörü ile bir su baskını önleme sistemi oluşturmak istiyorsanız, bağlama aşaması sona erene kadar bekleyin ve ardından aktüatör dip anahtarlarını aşağıdaki gibi ayarlayın:

Bu yapılandırmayla, aktüatör en az bir sensör su baskını alarmını etkinleştirdiğinde çıkış kontağını kapatır; kontak yalnızca aktüatörle ilişkili yerel basma düğmesine basıldığında yeniden açılır.

TEST VE ALARM SUSTURUCU

Sirenin çalıştığından emin olmak için test basma düğmesine (şekil E) basın. Bu basma düğmesi basılı tutulursa (6,5 saniye veya 3 zil sesi), bir alarm oluşturulur ve zigbee ağına gönderilir.
Alarm tetiklendiğinde, alarm LED'i (A2) kısa süreyle yanıp söner ve siren çalar. Alarmı susturmak için cihaz diskine (yayların altında, şekil G) basın. Sensör 10 dakika boyunca devre dışı bırakılacaktır.

PİLİN DEĞİŞTİRİLMESİ

Pil bittiğinde, cihaz her dakika kısa bir bip sesi çıkarır ve alarm LED'i (A2) her dakika yanıp söner.
Pili değiştirmek için cihaz kapağını saat yönünün tersine çevirin (şekil B) ve plastik diski çıkarın (şekil C).
Yeni pili kutuplarına dikkat ederek takın. İşlemi tamamladıktan sonra cihazın düzgün çalıştığını kontrol edin.

TEKNİK VERİLER

Gewiss, radyo makalesinin (kod GWA1514) 2014/53/AB Direktifi ile uyumlu olduğunu beyan eder. AB beyanının tam metni aşağıdaki İnternet adresinde mevcuttur:
www.gewiss.com
