Gewiss CHORUS GWA1514 - Manual de Alarma de Inundación Zigbee

INTRODUCCIÓN

• La seguridad del dispositivo solo está garantizada cuando se respetan las instrucciones de seguridad y uso, así que manténgalas a mano. Asegúrese de que estas instrucciones sean recibidas por el instalador y el usuario final.
• Este producto solo debe utilizarse para el propósito para el que fue diseñado. Cualquier otra forma de uso debe considerarse inapropiada y/o peligrosa. Si tiene alguna duda, póngase en contacto con el servicio de soporte técnico de GEWISS SAT.
• El producto no debe ser modificado. Cualquier modificación anulará la garantía y puede hacer que el producto sea peligroso.
• El fabricante no se hace responsable de ningún daño si el producto se utiliza de forma incorrecta o inadecuada o si se manipula.
• Punto de contacto indicado para los fines del cumplimiento de las directivas y regulaciones aplicables de la UE:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Si el símbolo del contenedor tachado aparece en el equipo o en el embalaje, esto significa que el producto no debe incluirse con otros residuos generales al final de su vida útil. El usuario debe llevar el producto usado a un centro de recogida selectiva o devolverlo al minorista al comprar uno nuevo. Los productos listos para su eliminación y que miden menos de 25 cm pueden entregarse de forma gratuita a los distribuidores cuya superficie de venta cubra al menos 400 m², sin ninguna obligación de compra. Una recogida selectiva eficiente para la eliminación respetuosa con el medio ambiente del dispositivo usado, o su posterior reciclaje, ayuda a evitar los posibles efectos negativos en el medio ambiente y en la salud de las personas, y fomenta la reutilización y/o el reciclaje de los materiales de construcción. GEWISS participa activamente en operaciones que apoyan el correcto rescate y la reutilización o el reciclaje de equipos eléctricos y electrónicos.

CONTENIDO DEL PAQUETE

1 sensor de inundación zigbee
1 Manual de Instalación y Usuario
1 batería CR123

BREVEMENTE

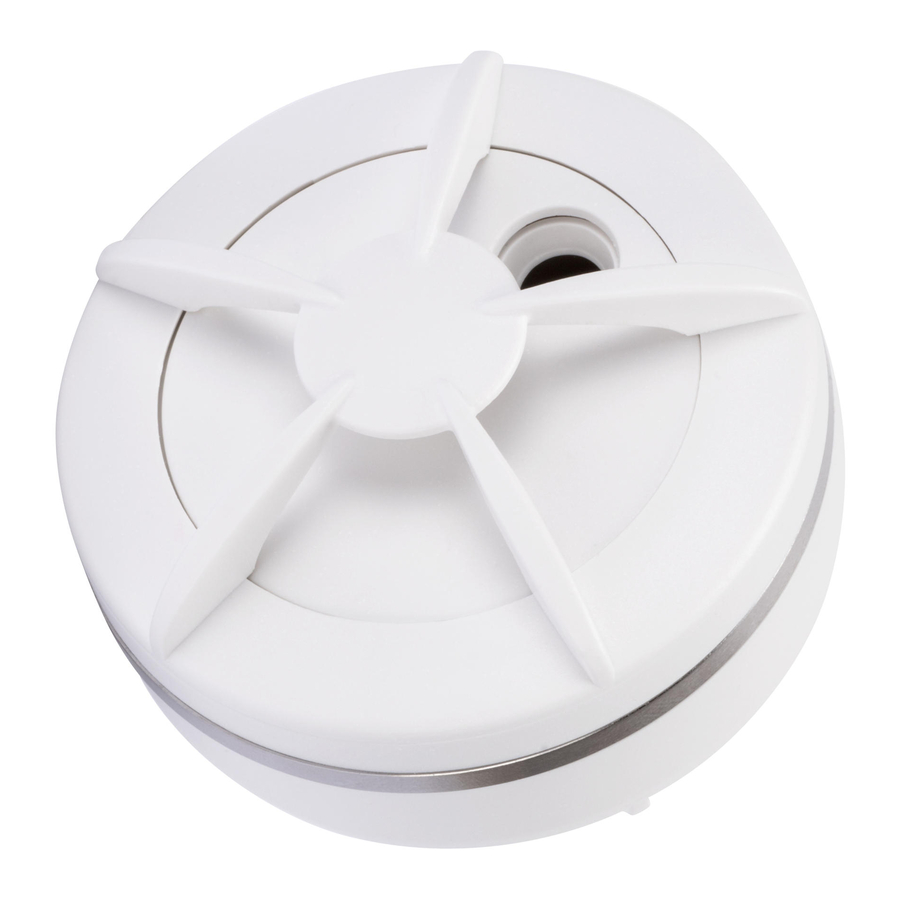

El sensor de inundación zigbee GWA1514 indica rápidamente cualquier posible fuga o infiltración de agua en su hogar. El dispositivo se puede integrar fácilmente en una red zigbee para soluciones de hogar inteligente, o combinarse con un actuador GWA1521 para crear un sistema anti-inundación simple.
Descripción de los pulsadores y los LED (fig. A)
A1. Pulsador multiuso / LED ROJO
A2. Pulsador de prueba y silenciador de alarma / LED ROJO de alarma

MONTAJE

Gire la cubierta del dispositivo en sentido antihorario (fig. B), luego retire el disco de plástico (fig. C). Inserte la batería CR123 (fig. D), respetando la polaridad. Vuelva a colocar el disco de plástico y la cubierta, girándola esta vez en el sentido de las agujas del reloj.
El detector debe colocarse en el suelo, en un lugar donde posiblemente pueda ocurrir una inundación.
El punto de instalación debe ser de fácil acceso para que la batería pueda ser revisada y reemplazada sin problemas.

FUNCIONES

El dispositivo realiza las siguientes funciones:
Detección de inundación:
el dispositivo detecta la presencia de agua, generando una señal acústica/luminosa y enviando una señal de radio zigbee
Sensor de temperatura:
el detector tiene un sensor de temperatura incorporado; el valor de la temperatura se envía cada minuto si las variaciones son superiores a 0.1°C, o cada 10 minutos si el valor permanece constante

CONFIGURACIÓN DE RED

Unión a la red

El detector de inundación se puede agregar (con la configuración de fábrica) a una red zigbee existente, insertando la batería (fig. D). Lanzará automáticamente una búsqueda de una red zigbee a la que conectarse (máximo 15 minutos). Asegúrese de que la red zigbee esté abierta (con "permit join" (permitir la unión) activo). Durante la búsqueda, el LED A1 parpadeará cada segundo (fig. F). Cuando el dispositivo está asociado a una red, la búsqueda finaliza y el LED deja de parpadear y se apaga. Si el tiempo de búsqueda expira, se puede reiniciar con una pulsación corta en el pulsador multiuso (A1).
Restablecimiento de fábrica
En caso de funcionamiento anómalo del dispositivo, o antes de usarlo en una nueva red zigbee, debe restablecerlo.
Para realizar el restablecimiento de fábrica del dispositivo y restaurar las condiciones de fábrica:

El dispositivo reanuda su configuración de fábrica, eliminando todos los enlaces y los datos relativos a la red zigbee a la que estaba conectado anteriormente.

CREACIÓN/ELIMINACIÓN DE ENLACES

Los enlaces y las funciones de la aplicación se pueden configurar a través del software o localmente, utilizando el pulsador/LED multiuso. En el manual técnico del software zigbee Commissioning Tool (www.gewiss.com) se proporciona información detallada sobre los parámetros de configuración y sus valores.
Enlace para alarma de inundación - temperatura medida (Modo EZ, Iniciador)
Para asociar el sensor de inundación con al menos un dispositivo zigbee que utilice una alarma de inundación o el valor de la temperatura medida, debe:

NOTA: si desea crear un sistema anti-inundación con uno o más sensores de inundación y con el actuador GWA1521, espere hasta que la fase de vinculación haya terminado y luego ajuste los interruptores DIP del actuador de la siguiente manera:

Con esta configuración, el actuador cierra el contacto de salida cuando al menos un sensor activa la alarma de inundación; el contacto solo se vuelve a abrir cuando se pulsa el pulsador local asociado al actuador.

PRUEBA Y SILENCIADOR DE ALARMA

Pulse el pulsador de prueba (fig. E) para asegurarse de que la sirena funciona. Si este pulsador se mantiene pulsado (6.5 segundos, o 3 timbres), se genera una alarma y se envía a la red zigbee.
Cuando se activa la alarma, el LED de alarma (A2) parpadea brevemente y suena la sirena. Para silenciar la alarma, pulse el disco del dispositivo (debajo de los arcos, fig. G). El sensor se inhibirá durante 10 minutos.

REEMPLAZO DE LA BATERÍA

Cuando la batería está agotada, el dispositivo emite un pitido corto cada minuto y el LED de alarma (A2) parpadea cada minuto.
Para reemplazar la batería, gire la cubierta del dispositivo en sentido antihorario (fig. B) y retire el disco de plástico (fig. C).
Inserte la nueva batería, respetando la polaridad. Después de completar la operación, compruebe que el dispositivo funciona correctamente.

DATOS TÉCNICOS

Gewiss declara que el artículo de radio (código GWA1514) cumple con la Directiva 2014/53/UE. El texto completo de la declaración de la UE está disponible en la siguiente dirección de Internet:
www.gewiss.com

Datos de contacto según las Directivas y Reglamentos Europeos pertinentes:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy tel: +39 035 946 111 E-mail: qualitymarks@gewiss.com

+39 035 946 111 8.30 - 12.30 / 14.00 - 18.00 monday ÷ friday

+39 035 946 260

sat@ gewiss.com www.gewiss.com
