Huawei E5776S-32 V100R001 Ръководство за мобилен Wi-Fi

Съдържание

1 Общ преглед
2 Характеристики
3 Услуги и приложения
4 Системна архитектура
- 4.1 Системна архитектура
- 4.2 Функционални модули
5 Опаковъчен списък
6 Акроними и съкращения
7 Изтегли ръководство
8 На други езици

Общ преглед

HUAWEI E5776s-32 Mobile WiFi (наричан по-долу E5776s-32) е високоскоростна мобилна точка за достъп до пакети. Той е многорежимен безжичен терминал за SOHO (малък офис и домашен офис) и бизнес професионалисти. Той поддържа:

LTE: FDD 2600/2100/1800/900/800 MHz
DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
EDGE/GPRS/GSM: 1900/1800/900/850 MHz

E5776s-32 поддържа следните стандарти:

Long Term Evolution (LTE)
Dual Carrier High Speed Packet Access Plus (DC-HSPA+)
High Speed Packet Access Plus (HSPA+)
High Speed Uplink Packet Access (HSUPA)
High Speed Downlink Packet Access (HSDPA)
Universal Mobile Telecommunications System (UMTS)
Enhanced Data rates for Global Evolution (EDGE)
General Packet Radio Service (GPRS)
Global System for Mobile communications (GSM)

E5776s-32 предоставя следните услуги:

Високоскоростна LTE услуга за пакетни данни до 150 Mbit/s
Високоскоростна DC-HSPA+ услуга за пакетни данни до 43.2 Mbit/s
Високоскоростна HSPA+ услуга за пакетни данни до 21.6 Mbit/s
Високоскоростна HSPA (HSUPA/HSDPA)/UMTS услуга за пакетни данни до 14.4 Mbit/s
EDGE/GPRS услуга за пакетни данни до 236.8 kbit/s
Short Message Service (SMS) (Услуга за кратки съобщения)

Можете да свържете E5776s-32 с Wi-Fi или да свържете E5776s-32 с USB интерфейса на компютър. В зоната на обслужване на LTE/DC-HSPA+/HSPA+/HSPA/UMTS или EDGE/GPRS/GSM мрежата, можете да сърфирате в интернет и да изпращате/получавате съобщения/имейли безжично. E5776s-32 е бърз, надежден и лесен за работа. По този начин мобилните потребители могат да изпитат много нови функции и услуги с E5776s-32. Тези функции и услуги ще позволят на голям брой потребители да използват E5776s-32 и средният приход на потребител (ARPU) на операторите ще се увеличи значително.

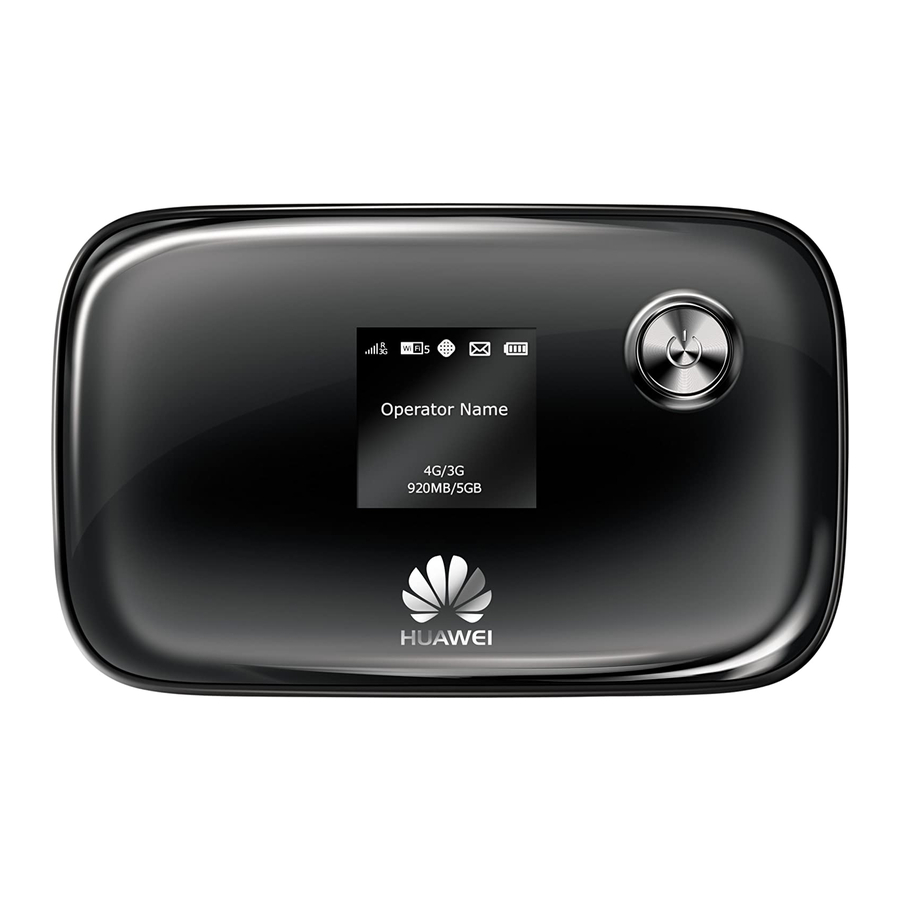

Фигура 1-1 Профил на E5776s-32

Характеристики

Основни характеристики

E5776s-32 основно поддържа следните характеристики:

LTE (DL) услуга за данни до 150 Mbit/s
LTE (UL) услуга за данни до 50 Mbit/s
DC-HSPA+ (DL) услуга за данни до 43.2 Mbit/s
DC-HSPA+ (UL) услуга за данни до 5.76 Mbit/s
HSPA+ (DL) услуга за данни до 21.6 Mbit/s
HSPA+ (UL) услуга за данни до 5.76 Mbit/s
HSDPA (DL) услуга за данни до 14.4 Mbit/s
HSUPA (UL) услуга за данни до 5.76 Mbit/s
UMTS услуга за данни до 384 kbit/s
EDGE услуга за данни до 236.8 kbit/s
GPRS услуга за данни до 85.6 kbit/s
PS домейн услуга за данни, базирана на LTE и UMTS
SMS
Споделяне на данни, съхранени на microSD картата
Wi-Fi
WPS
Бързо зареждане
Plug and Play (PnP) (Включи и пусни)
IPv6 /IPv4 двоен стек
Показване на текущия SSID и Wi-Fi ключ на екрана
Вграден DHCP сървър, DNS RELAY и NAT
Онлайн надграждане на софтуера
Статистика на трафика
Стандартен Micro USB интерфейс
TFT-LCD екран
Windows XP, Windows Vista, Windows 7, MAC OS X 10.5, 10.6 и 10.7

Опционални характеристики

Опционалните характеристики се отнасят до характеристики, които не се поддържат от стандартната версия или са деактивирани по подразбиране. Тези характеристики могат да бъдат персонализирани според изискванията на оператора или клиента. Опционалните характеристики на E5776s-32 са следните:
LTE/3G/Wi-Fi автоматично прехвърляне

Технически спецификации

Хардуер

Таблица 2-1 Хардуерни спецификации

Артикул	Спецификации
Технически стандарт	WAN: LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	WLAN: IEEE 802.11b/g/n
Работна честота	LTE: FDD 2600/2100/1800/900/800 MHz
	DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
	EDGE/GPRS/GSM: 1900/1800/900/850 MHz
	WLAN: 2400–2452 MHz
Вътрешна памет	256 MB флаш и 128 MB памет
Максимална мощност на предавателя	LTE: Съответства на дефиницията за клас на мощност 3
	UMTS: Съответства на дефиницията за клас на мощност 3
	WLAN	802.11b: 11 dBm
		802.11g: 10 dBm
		802.11n: 8 dBm
Чувствителност на приемника	LTE: Потвърдете изискванията на 3GPP
	UMTS: Потвърдете изискванията на 3GPP
	WLAN 802.11b: -76 dBm@11 Mbit/s
	WLAN 802.11g: -65 dBm@54 Mbit/s
	WLAN 802.11n: -64 dBm@65 Mbit/s
WLAN скорост	802.11b: До 11 Mbit/s
	802.11g: До 54 Mbit/s
	802.11n	HT20: Поддържа MCS0–MCS7; До 72.2 Mbit/s. Поддържа MCS8–MCS15; До 144.4 Mbit/s. HT40: Поддържа MCS0–MCS7; До 150 Mbit/s. Поддържа MCS8–MCS15; До 300 Mbit/s.
Максимална консумация на енергия	5 W
Захранване	AC: 100–240 V DC: 5 V, 2 A
Батерия	Тип: Li (презареждаема и несменяема) Капацитет: 3.7 V, 3000 mAh Максимално време на работа: 10 часа (в зависимост от мрежата) Максимално време в режим на готовност: 500 часа (в зависимост от мрежата)
Външни интерфейси	USB интерфейс: Micro USB
	Стандартен microSD интерфейс за карта
	SIM карта: стандартен 6-пинов SIM интерфейс за карта
	Външен основен интерфейс за антена за разпределение
Екран	TFT-LCD
натискане на клавиш	Превключвател на захранването, WPS превключвател, Reset (нулиране) превключвател
Антена	Вградена LTE/UMTS/GSM основна антена за разпределение
	Вградена LTE/UMTS антена за разпределение
	Вградена WLAN антена
Размери (Д × Ш × В)	106.4 mm×66.0 mm×15.5 mm
Тегло	< 150 g (включително батерията)
Температура	Работа: 0℃ до +35℃
	Съхранение: -20℃ до +60℃
Влажност	5% до 95% (без кондензация)

Софтуер

Таблица 2-2 софтуерни спецификации

Артикул	Описание
SMS	Писане/Изпращане/Получаване Изпращане/Получаване на много дълги съобщения Съхранение: До 500 съобщения могат да бъдат запазени във вътрешната памет на E5776s-32. Подкана за ново съобщение
Настройка на мрежова връзка	APN управление: създаване, изтриване и редактиране. Настройване на мрежова връзка
WLAN настройка	SSID излъчване и скриване Отворена система и удостоверяване със споделен ключ ASCII и HEX ключове 64/128-битово WEP криптиране 256-битово WPA-PSK и WPA2-PSK криптиране TKIP и AES алгоритъм за криптиране TKIP и AES интегриран алгоритъм за криптиране Автоматично регулиране на съотношенията Показване на STA състояние Автоматично изключване на Wi-Fi WLAN MAC филтър
Настройка на защитна стена	Превключвател на защитна стена LAN IP филтър Виртуален сървър DMZ услуга UPnP услуга WAN Ping блок
NAT настройка	CONE NAT Симетричен NAT VPN passthrough
DHCP настройка	Разрешаване и деактивиране на DHCP сървър Настройка на адресния пул на DHCP сървъра Настройка на времето за наем на DHCP
Инсталиране на софтуер	Автоматично инсталиране (PnP) (Включи и пусни)
LTE/3G/Wi-Fi автоматично прехвърляне (опционално)	Достъп до WAN чрез LTE/3G или Wi-Fi Автоматично прехвърляне между LTE/3G и Wi-Fi
IPv6/IPv4 двоен стек	DHCPv6/v4 сървър и клиент DNSv6/v4 сървър и клиент Показване на IPv6/v4 WAN адрес
Други	Настройки на мрежова връзка: Автоматичен избор и регистрация на мрежа Ръчен избор и регистрация на мрежа
	Дисплей за състояние на мрежата: сигнал, име на оператор, режим на системата и т.н.
	Избор на типове мрежова връзка, например: Само LTE Само 3G Автоматично
	PIN управление: активиране/деактивиране на PIN, PIN заключване, смяна на PIN, отключване с помощта на PUK.
Системни изисквания	Windows XP, Windows Vista, Windows 7 Mac OS X 10.5, 10.6 и 10.7 Хардуерната система на вашия компютър трябва да отговаря или да надвишава препоръчителните системни изисквания за инсталираната версия на OS

Услуги и приложения

Услуга за данни

Безжичен модем

E5776s-32 може да се използва като безжичен модем, когато Wi-Fi е активиран. Можете директно да използвате настройките по подразбиране (или да конфигурирате APN на WEB страницата на E5776s-32) и да настроите безжична мрежова връзка. След това можете да получите достъп до интернет.

Максимум десет безжични потребители могат да имат достъп до E5776s-32 едновременно. Можете да настроите WLAN с функцията за точка за достъп (AP).

Фигура 3-1 Достъп на множество устройства чрез Wi-Fi

Фигура 3-2 Достъп на множество устройства чрез Wi-Fi и USB едновременно

USB модем

След като свържете E5776s-32 и PC с USB кабел за данни, драйверът E5776s-32 се инсталира автоматично на PC и прекият път към уеб страницата се показва на работните плотове на PC. Можете директно да използвате настройките по подразбиране (или да конфигурирате APN на WEB страницата на E5776s-32) и да настроите мрежова връзка. След това можете да изпращате или получавате E-mail, да получавате достъп до мрежата чрез безжична връзка и да изтегляте файлове чрез безжични канали за данни.

Фигура 3-3 Достъп до едно устройство чрез USB

Автоматично разтоварване на LTE/3G/Wi-Fi (по избор)

E5776S-32 ви позволява да получите достъп до интернет чрез LTE/3G или Wi-Fi. Когато използвате E5776S-32 в райони с Wi-Fi гореща точка, например летище, кафене, хотел или вашия дом, E5776S-32 автоматично превключва към Wi-Fi връзка, като спестява вашите такси за трафик в LTE/3G мрежата.

Фигура 3-4 Автоматично разтоварване на LTE/3G/Wi-Fi

SMS

E5776s-32 поддържа писане/изпращане/получаване на съобщения. Можете да управлявате съобщения чрез WEB страницата, като например входяща кутия, изходяща кутия и чернова.

След като microSD картата е поставена, можете да съхранявате данни на картата или да използвате страницата за уеб управление, за да споделяте данни, съхранени на картата.

Системна архитектура

Фигура 4-1 Системна архитектура

Функционални модули

Радиочестотен модул: Той изпраща/получава радиосигнали и модулира/демодулира радиочестотните (RF) сигнали и сигналите на основната лента
Обработка на сигнали на основната лента: Той обработва LTE/DC-HSPA+/HSPA+/UMTS/ EDGE/GPRS/GSM цифрови сигнали на основната лента, включително:

Модулиране/Демодулиране
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM сигнали на основната лента
Кодиране/Декодиране на LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM канал

Драйвер на долен слой: Той управлява периферни устройства, включително USB устройство, Wi-Fi устройства, екран, бутони, SIM карта и microSD карта.
Система за протоколен стек: Той обработва протоколи на
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM и TCP/IP.
Приложна система: Той предоставя система за управление, включително SMS, PS домейн услуга, Wi-Fi конфигурация, мрежова услуга, WEB услуга и WEB страница. Потребителят може да зададе параметри за управление чрез WEB страница.
Потребителски интерфейс: Той осигурява взаимодействие човек-компютър, включително екран и бутони.

Опаковъчен списък

Тази глава описва елементите, съдържащи се в пакета на E5776s-32.

Таблица 5-1 Опаковъчен списък на E5776s-32

Артикул	Количество	Бележки
Mobile WiFi	1	Стандартен
Акумулаторна батерия (несменяема, 3000 mAh)	1	Стандартен
USB кабел	1	Стандартен
Бърз старт	1	Стандартен
Информация за безопасност	1	Стандартен
Захранващ адаптер	1	Стандартен
Гаранционна карта	1	По избор

Акроними и съкращения

3G	Третото поколение
AES	Разширен стандарт за криптиране
APN	име на точка за достъп
ARPU	среден приход на потребител
ASCII	Американски стандартен код за обмен на информация
DC-HSPA+	Двуканален високоскоростен пакетен достъп плюс
DHCP	Протокол за динамична конфигурация на хост
DMZ	демилитаризирана зона
DNS	Сървър за имена на домейни
EDGE	Подобрени скорости на данни за GSM еволюция
FDD	дуплекс с честотно разделение
GPRS	Обща пакетна радиоуслуга
GSM	Глобална система за мобилни комуникации
HSPA+	Високоскоростен пакетен достъп плюс
HSUPA	Високоскоростен пакетен достъп за качване
HSDPA	Високоскоростен пакетен достъп за изтегляне
IEEE	Институт на инженерите по електротехника и електроника
IP	Интернет протокол
LCD	Дисплей с течни кристали
LTE	Дългосрочна еволюция
MAC	Управление на достъпа до средата
Modem	Модулатор Демодулатор
NAT	Преобразуване на мрежови адреси
OS	Операционна система
PC	личен компютър
PIN	личен идентификационен номер
PnP	Plug and Play (Включи и играй)
PS	пакетно превключване
PUK	ключ за деблокиране на PIN
SIM	модул за идентификация на абонат
SMS	услуга за кратки съобщения
SOHO	малък офис домашен офис
SSID	Идентификатор на набор от услуги
TFT	Тънкослоен транзистор
TKIP	Протокол за цялост на временен ключ
UMTS	Универсална мобилна телекомуникационна система
UPnP	Универсален Plug and Play (Включи и играй)
USB	Универсална последователна шина
WAN	безжична мрежа
WEP	кабелна еквивалентна поверителност
Wi-Fi	Безжична прецизност
WLAN	безжична локална мрежа
WPA	Защитен достъп до Wi-Fi

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Huawei E5776S-32 V100R001 Ръководство за мобилен Wi-Fi
