Huawei E5776S-32 V100R001 Mobil Wi-Fi Kılavuzu

İçerikler

Genel Bakış

HUAWEI E5776s-32 Mobil WiFi (bundan sonra E5776s-32 olarak anılacaktır), yüksek hızlı paket erişimli bir mobil erişim noktasıdır. SOHO (Küçük Ofis ve Ev Ofisi) ve iş profesyonelleri için çok modlu bir kablosuz terminaldir. Şunları destekler:

  • LTE: FDD 2600/2100/1800/900/800 MHz
  • DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
  • EDGE/GPRS/GSM: 1900/1800/900/850 MHz

E5776s-32 aşağıdaki standartları destekler:

  • Long Term Evolution (LTE) (Uzun Süreli Evrim (LTE))
  • Dual Carrier High Speed Packet Access Plus (DC-HSPA+) (Çift Taşıyıcılı Yüksek Hızlı Paket Erişimi Artı (DC-HSPA+))
  • High Speed Packet Access Plus (HSPA+) (Yüksek Hızlı Paket Erişimi Artı (HSPA+))
  • High Speed Uplink Packet Access (HSUPA) (Yüksek Hızlı Yukarı Bağlantı Paket Erişimi (HSUPA))
  • High Speed Downlink Packet Access (HSDPA) (Yüksek Hızlı Aşağı Bağlantı Paket Erişimi (HSDPA))
  • Universal Mobile Telecommunications System (UMTS) (Evrensel Mobil Telekomünikasyon Sistemi (UMTS))
  • Enhanced Data rates for Global Evolution (EDGE) (Küresel Evrim için Gelişmiş Veri Hızları (EDGE))
  • General Packet Radio Service (GPRS) (Genel Paket Radyo Servisi (GPRS))
  • Global System for Mobile communications (GSM) (Mobil iletişim için Küresel Sistem (GSM))

E5776s-32 aşağıdaki hizmetleri sağlar:

  • 150 Mbit/s'ye kadar yüksek hızlı LTE paket veri hizmeti
  • 43.2 Mbit/s'ye kadar yüksek hızlı DC-HSPA+ paket veri hizmeti
  • 21.6 Mbit/s'ye kadar yüksek hızlı HSPA+ paket veri hizmeti
  • 14.4 Mbit/s'ye kadar yüksek hızlı HSPA (HSUPA/HSDPA)/UMTS paket veri hizmeti
  • 236.8 kbit/s'ye kadar EDGE/GPRS paket veri hizmeti
  • Short Message Service (SMS) (Kısa Mesaj Servisi (SMS))

E5776s-32'yi Wi-Fi ile bağlayabilir veya E5776s-32'yi bir bilgisayarın USB arayüzü ile bağlayabilirsiniz. LTE/DC-HSPA+/HSPA+/HSPA/UMTS veya EDGE/GPRS/GSM ağının hizmet alanında, kablosuz olarak İnternette gezinebilir ve mesaj/e-posta gönderebilir/alabilirsiniz. E5776s-32 hızlı, güvenilir ve kullanımı kolaydır. Bu nedenle, mobil kullanıcılar E5776s-32 ile birçok yeni özellik ve hizmet deneyimleyebilir. Bu özellikler ve hizmetler, çok sayıda kullanıcının E5776s-32'yi kullanmasını sağlayacak ve operatörlerin kullanıcı başına ortalama geliri (ARPU) önemli ölçüde artacaktır.

Genel Bakış

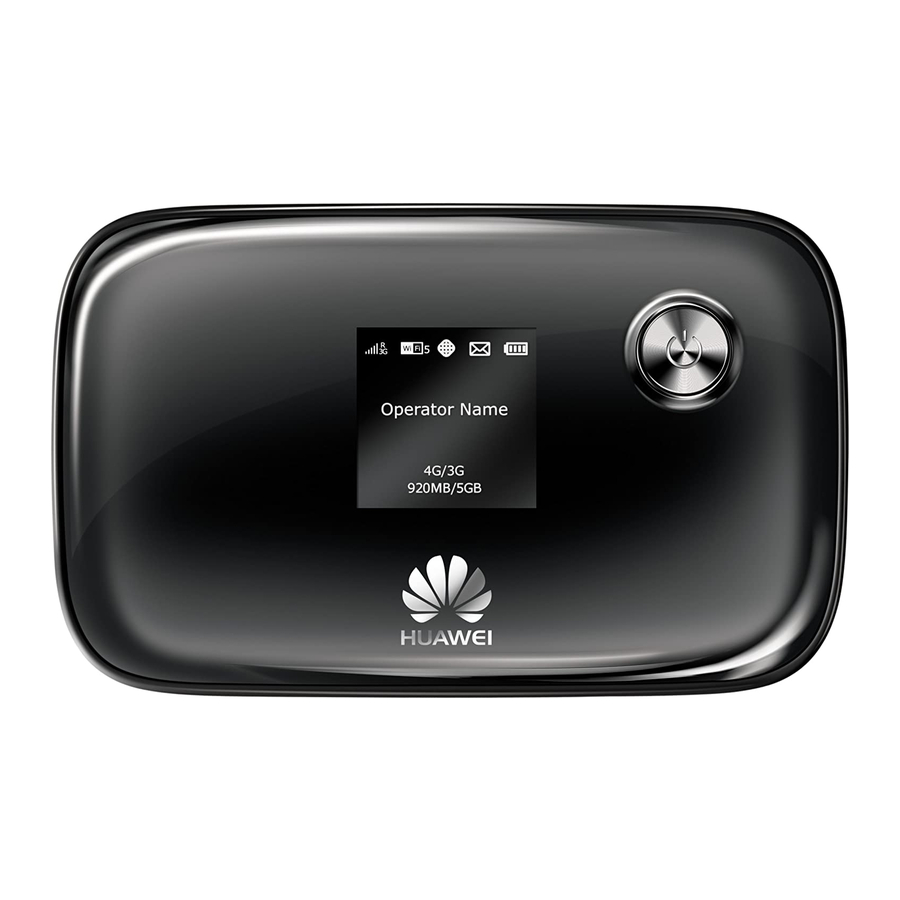

Şekil 1-1 E5776s-32 profili

Özellikler

Ana Özellikler

E5776s-32 temel olarak aşağıdaki özellikleri destekler:

  • 150 Mbit/s'ye kadar LTE (DL) veri hizmeti
  • 50 Mbit/s'ye kadar LTE (UL) veri hizmeti
  • 43.2 Mbit/s'ye kadar DC-HSPA+ (DL) veri hizmeti
  • 5.76 Mbit/s'ye kadar DC-HSPA+ (UL) veri hizmeti
  • 21.6 Mbit/s'ye kadar HSPA+ (DL) veri hizmeti
  • 5.76 Mbit/s'ye kadar HSPA+ (UL) veri hizmeti
  • 14.4 Mbit/s'ye kadar HSDPA (DL) veri hizmeti
  • 5.76 Mbit/s'ye kadar HSUPA (UL) veri hizmeti
  • 384 kbit/s'ye kadar UMTS veri hizmeti
  • 236.8 kbit/s'ye kadar EDGE veri hizmeti
  • 85.6 kbit/s'ye kadar GPRS veri hizmeti
  • LTE ve UMTS tabanlı PS domain veri hizmeti
  • SMS
  • microSD kartta Depolanan Verileri Paylaşma
  • Wi-Fi
  • WPS
  • Hızlı başlatma
  • Tak ve Çalıştır (PnP)
  • IPv6 /IPv4 çift yığını
  • Ekranda mevcut SSID ve Wi-Fi anahtarını görüntüleme
  • Dahili DHCP Sunucusu, DNS RELAY ve NAT
  • Çevrimiçi yazılım yükseltme
  • Trafik istatistiği
  • Standart Micro USB arayüzü
  • TFT-LCD ekran
  • Windows XP, Windows Vista, Windows 7, MAC OS X 10.5, 10.6 ve 10.7

İsteğe Bağlı Özellikler

İsteğe bağlı özellikler, standart sürüm tarafından desteklenmeyen veya varsayılan olarak devre dışı bırakılan özellikleri ifade eder. Bu özellikler, operatör veya müşteri gereksinimlerine göre özelleştirilebilir. E5776s-32'nin isteğe bağlı özellikleri aşağıdaki gibidir:
LTE/3G/Wi-Fi otomatik boşaltma

Teknik Özellikler

Donanım

Tablo 2-1 Donanım özellikleri

Öğe Özellikler
Teknik standart WAN: LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
WLAN: IEEE 802.11b/g/n
Çalışma frekansı LTE: FDD 2600/2100/1800/900/800 MHz
DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
EDGE/GPRS/GSM: 1900/1800/900/850 MHz
WLAN: 2400–2452 MHz
Dahili hafıza 256 MB flash ve 128 MB Bellek
Maksimum verici gücü LTE: Güç Sınıfı 3 Tanımına Uygun
UMTS: Güç Sınıfı 3 Tanımına Uygun
WLAN 802.11b: 11 dBm
802.11g: 10 dBm
802.11n: 8 dBm
Alıcı hassasiyeti LTE: 3GPP Gereksinimlerini Onaylayın
UMTS: 3GPP Gereksinimlerini Onaylayın
WLAN 802.11b: -76 dBm@11 Mbit/s
WLAN 802.11g: -65 dBm@54 Mbit/s
WLAN 802.11n: -64 dBm@65 Mbit/s
WLAN hızı 802.11b: 11 Mbit/s'ye kadar
802.11g: 54 Mbit/s'ye kadar
802.11n

HT20:
MCS0–MCS7'yi destekler; 72.2 Mbit/s'ye kadar.
MCS8–MCS15'i destekler; 144.4 Mbit/s'ye kadar.

HT40:
MCS0–MCS7'yi destekler; 150 Mbit/s'ye kadar.
MCS8–MCS15'i destekler; 300 Mbit/s'ye kadar.
Maksimum güç tüketimi 5 W
Güç kaynağı
  • AC: 100–240 V
  • DC: 5 V, 2 A
Pil
  • Tip: Li (şarj edilebilir ve çıkarılamaz)
  • Kapasite: 3.7 V, 3000 mAh
  • Maksimum çalışma süresi: 10 saat (ağa bağlı olarak)
  • Maksimum bekleme süresi: 500 saat (ağa bağlı olarak)
Harici arayüzler USB arayüzü: Micro USB
Standart microSD kart arayüzü
SIM kartı: standart 6 pinli SIM kartı arayüzü
Harici ana çeşitlilik anteni arayüzü
Ekran TFT-LCD
tuş basımı Güç anahtarı, WPS anahtarı, Sıfırlama anahtarı
Anten Dahili LTE/UMTS/GSM ana çeşitlilik anteni
Dahili LTE/UMTS çeşitlilik anteni
Dahili WLAN anteni
Boyutlar (D × G × Y) 106.4 mm×66.0 mm×15.5 mm
Ağırlık < 150 g (pil dahil)
Sıcaklık Çalışma: 0℃ ila +35℃
Depolama: -20℃ ila +60℃
Nem %5 ila %95 (yoğuşmasız)

Yazılım

Tablo 2-2 yazılım özellikleri

Öğe Açıklama
SMS
  • Yazma/Gönderme/Alma
  • Ekstra uzun mesajlar gönderme/alma
  • Depolama: E5776s-32'nin dahili belleğinde 500'e kadar mesaj kaydedilebilir.
  • Yeni mesaj istemi
Ağ bağlantısı kurulumu
  • APN yönetimi: oluştur, sil ve düzenle.
  • Ağ bağlantısı kur
WLAN kurulumu
  • SSID yayını ve gizleme
  • Açık sistem ve paylaşılan anahtar kimlik doğrulaması
  • ASCII ve HEX anahtarları
  • 64/128 bit WEP şifrelemesi
  • 256 bit WPA-PSK ve WPA2-PSK şifrelemesi
  • TKIP ve AES şifreleme algoritması
  • TKIP ve AES entegre şifreleme algoritması
  • Oranların otomatik ayarlanması
  • STA durumunu görüntüle
  • Wi-Fi'yi otomatik olarak kapat
  • WLAN MAC filtresi
Güvenlik duvarı kurulumu
  • Güvenlik Duvarı Anahtarı
  • LAN IP Filtresi
  • Sanal Sunucu
  • DMZ Hizmeti
  • UPnP Hizmeti
  • WAN Ping bloğu
NAT kurulumu
  • CONE NAT
  • Simetrik NAT
  • VPN geçişi
DHCP kurulumu
  • DHCP sunucusu etkinleştirme ve devre dışı bırakma
  • DHCP sunucusunun adres havuzu kurulumu
  • DHCP kiralama süresi kurulumu
Yazılım kurulumu Otomatik kurulum (PnP)
LTE/3G/Wi-Fi otomatik boşaltma (isteğe bağlı)
  • LTE/3G veya Wi-Fi üzerinden WAN'a erişim
  • LTE/3G ve Wi-Fi arasında otomatik boşaltma
IPv6/IPv4 çift yığını
  • DHCPv6/v4 sunucusu ve istemcisi
  • DNSv6/v4 sunucusu ve istemcisi
  • IPv6/v4 WAN adresini görüntüle
Diğer Ağ bağlantısı ayarları:
  • Otomatik ağ seçimi ve kaydı
  • Manuel ağ seçimi ve kaydı
Ağ durumu ekranı: sinyal, operatör adı, sistem modu vb.
Ağ bağlantı türlerinin seçimi, örneğin:
  • Sadece LTE
  • Sadece 3G
  • Otomatik
PIN yönetimi: PIN'i etkinleştirme/devre dışı bırakma, PIN kilidi, PIN'i değiştirme, PUK kullanarak engellemeyi kaldırma.
Sistem gereksinimi
  • Windows XP, Windows Vista, Windows 7
  • Mac OS X 10.5, 10.6 ve 10.7
  • Bilgisayarınızın donanım sistemi, kurulu işletim sistemi sürümü için önerilen sistem gereksinimlerini karşılamalı veya aşmalıdır

Hizmetler ve Uygulamalar

Veri Hizmeti

Kablosuz Modem

E5776s-32, Wi-Fi etkinleştirildiğinde kablosuz modem olarak kullanılabilir. Doğrudan varsayılan ayarları kullanabilir (veya E5776s-32 WEB sayfasında APN'yi yapılandırabilirsiniz) ve bir kablosuz ağ bağlantısı kurabilirsiniz. Ardından İnternet'e erişebilirsiniz.

Aynı anda en fazla on kablosuz kullanıcı E5776s-32'ye erişebilir. Erişim noktası (AP) işleviyle WLAN'ı ayarlayabilirsiniz.


Şekil 3-1 Wi-Fi üzerinden çoklu cihaz erişimi

Wi-Fi ve USB üzerinden çoklu cihaz erişimi
Şekil 3-2 Aynı anda Wi-Fi ve USB üzerinden çoklu cihaz erişimi

USB Modem

E5776s-32 ve PC'yi bir USB veri kablosuyla bağladıktan sonra, E5776s-32 sürücüsü PC'ye otomatik olarak yüklenir ve web sayfasının kısayolu PC masaüstlerinde görüntülenir. Doğrudan varsayılan ayarları kullanabilir (veya E5776s-32 WEB sayfasında APN'yi yapılandırabilirsiniz) ve bir ağ bağlantısı kurabilirsiniz. Ardından E-posta gönderebilir veya alabilir, kablosuz bağlantı yoluyla ağa erişebilir ve kablosuz veri kanalları aracılığıyla dosya indirebilirsiniz.

USB üzerinden tek cihaz erişimi
Şekil 3-3 USB üzerinden tek cihaz erişimi

LTE/3G/Wi-Fi Otomatik Yük Dengeleme (İsteğe Bağlı)

E5776S-32, LTE/3G veya Wi-Fi üzerinden İnternet'e erişmenizi sağlar. E5776S-32'yi bir Wi-Fi etkin noktası olan alanlarda (örneğin, bir havaalanı, bir kafe, bir otel veya evinizde) kullanırken, E5776S-32 otomatik olarak Wi-Fi bağlantısına geçer ve LTE/3G ağ trafiği ücretlerinizden tasarruf sağlar.

LTE/3G/Wi-Fi otomatik yük dengeleme
Şekil 3-4 LTE/3G/Wi-Fi otomatik yük dengeleme

SMS

E5776s-32, mesaj yazma/gönderme/alma işlemlerini destekler. WEB sayfası aracılığıyla gelen kutusu, giden kutusu ve taslak gibi mesajları yönetebilirsiniz.

microSD Kartta Depolanan Verileri Paylaşma

microSD kart takıldıktan sonra, karta veri depolayabilir veya kartta depolanan verileri paylaşmak için web yönetim sayfasını kullanabilirsiniz.

Sistem Mimarisi

Sistem Mimarisi

Sistem Mimarisi
Şekil 4-1 Sistem mimarisi

Fonksiyonel Modüller

  1. Radyo frekans modülü: Radyo sinyallerini gönderir/alır ve radyo frekansı (RF) sinyallerini ve temel bant sinyallerini modüle eder/demodüle eder
  2. Temel bant sinyal işleme: LTE/DC-HSPA+/HSPA+/UMTS/ EDGE/GPRS/GSM temel bant dijital sinyallerini işler, şunlar dahil:
  • Modüle Etme/Demodüle Etme
    LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM temel bant sinyalleri
  • LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM kanalını Kodlama/Kod Çözme
  1. Alt katman sürücüsü: Bir USB cihazı, Wi-Fi cihazları, bir ekran, düğmeler, bir SIM kartı ve bir microSD kartı dahil olmak üzere çevre birimlerini çalıştırır.
  2. Protokol yığını sistemi: LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM ve TCP/IP protokollerini işler.
  3. Uygulama sistemi: SMS, PS etki alanı hizmeti, Wi-Fi yapılandırması, ağ hizmeti, WEB hizmeti ve WEB sayfası dahil olmak üzere yönetim sistemi sağlar. Kullanıcı, WEB sayfası tarafından yönetim parametrelerini ayarlayabilir.
  4. Kullanıcı arayüzü: Bir ekran ve düğmeler dahil olmak üzere insan-bilgisayar etkileşimi sağlar.

Paket İçeriği

Bu bölüm, E5776s-32 paketinde bulunan öğeleri açıklar.

Tablo 5-1 E5776s-32'nin paket içeriği

Öğe Miktar Açıklamalar
Mobil WiFi 1 Standart
Şarj Edilebilir Pil (çıkarılamaz, 3000 mAh) 1 Standart
USB Kablosu 1 Standart
Hızlı Başlangıç 1 Standart
Güvenlik Bilgileri 1 Standart
Güç Adaptörü 1 Standart
Garanti Kartı 1 İsteğe Bağlı

Kısaltmalar ve Terimler

3G Üçüncü Nesil (The Third Generation)
AES Gelişmiş Şifreleme Standardı (Advanced Encryption Standard)
APN erişim noktası adı (access point name)
ARPU kullanıcı başına ortalama gelir (average revenue per user)
ASCII Bilgi Alışverişi için Amerikan Standart Kodu (American Standard Code for Information Interchange)
DC-HSPA+ Çift Taşıyıcılı Yüksek Hızlı Paket Erişimi Artı (Dual Carrier High Speed Packet Access Plus)
DHCP Dinamik Ana Bilgisayar Yapılandırma Protokolü (Dynamic Host Configuration Protocol)
DMZ askersizleştirilmiş bölge (demilitarized zone)
DNS Alan Adı Sunucusu (Domain Name Server)
EDGE GSM Evrimi için Gelişmiş Veri Hızları (Enhanced Data Rates for GSM Evolution)
FDD frekans bölmeli çift yönlü (frequency division duplex)
GPRS Genel Paket Radyo Servisi (General Packet Radio Service)
GSM Mobil İletişim için Küresel Sistem (Global System for Mobile Communications)
HSPA+ Yüksek Hızlı Paket Erişimi Artı (High Speed Packet Access Plus)
HSUPA Yüksek Hızlı Yukarı Bağlantı Paket Erişimi (High Speed Uplink Packet Access)
HSDPA Yüksek Hızlı Aşağı Bağlantı Paket Erişimi (High Speed Downlink Packet Access)
IEEE Elektrik ve Elektronik Mühendisleri Enstitüsü (Institute of Electrical and Electronics Engineers)
IP İnternet Protokolü (Internet Protocol)
LCD Sıvı Kristal Ekran (Liquid Crystal Display)
LTE Uzun Dönem Evrimi (Long Term Evolution)
MAC Ortam Erişim Kontrolü (Medium Access Control)
Modem Modülatör Demodülatör (Modulator Demodulator)
NAT Ağ Adresi Çevirisi (Network Address Translation)
OS İşletim Sistemi (Operating System)
PC kişisel bilgisayar (personal computer)
PIN kişisel kimlik numarası (personal identification number)
PnP Tak ve Çalıştır (Plug and Play)
PS paket anahtarlamalı (packet switched)
PUK PIN engelleme anahtarı (PIN unblocking key)
SIM abone kimlik modülü (subscriber identity module)
SMS kısa mesaj servisi (short messaging service)
SOHO küçük ofis ev ofisi (small office home office)
SSID Hizmet Seti Tanımlayıcısı (Service Set Identifier)
TFT İnce Film Transistör (Thin Film Transistor)
TKIP Geçici Anahtar Bütünlüğü Protokolü (Temporal Key Integrity Protocol)
UMTS Evrensel Mobil Telekomünikasyon Sistemi (Universal Mobile Telecommunications System)
UPnP Evrensel Tak ve Çalıştır (Universal Plug and Play)
USB Evrensel Seri Veri Yolu (Universal Serial Bus)
WAN kablosuz alan ağı (wireless area network)
WEP kablolu eşdeğer gizlilik (wired equivalent privacy)
Wi-Fi Kablosuz Bağlantı (Wireless Fidelity)
WLAN kablosuz yerel alan ağı (wireless local area network)
WPA Wi-Fi Korumalı Erişim (Wi-Fi Protected Access)
