Umumiy ko'rinish

HUAWEI E5776s-32 Mobile WiFi (bundan keyin E5776s-32 deb yuritiladi) - bu yuqori tezlikdagi paketli ma'lumotlarga ulanish nuqtasi. Bu SOHO (Kichik ofis va uy ofisi) va biznes mutaxassislari uchun mo'ljallangan ko'p rejimli simsiz terminal. U quyidagilarni qo'llab-quvvatlaydi:

LTE: FDD 2600/2100/1800/900/800 MHz
DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
EDGE/GPRS/GSM: 1900/1800/900/850 MHz

E5776s-32 quyidagi standartlarni qo'llab-quvvatlaydi:

Uzoq muddatli evolyutsiya (LTE)
Dual Carrier High Speed Packet Access Plus (DC-HSPA+)
High Speed Packet Access Plus (HSPA+)
High Speed Uplink Packet Access (HSUPA)
High Speed Downlink Packet Access (HSDPA)
Universal Mobile Telecommunications System (UMTS)
Global evolyutsiya uchun takomillashtirilgan ma'lumotlar tezligi (EDGE)
General Packet Radio Service (GPRS)
Mobil aloqa uchun global tizim (GSM)

E5776s-32 quyidagi xizmatlarni taqdim etadi:

150 Mbit/s gacha bo'lgan yuqori tezlikdagi LTE paketli ma'lumotlar xizmati
43.2 Mbit/s gacha bo'lgan yuqori tezlikdagi DC-HSPA+ paketli ma'lumotlar xizmati
21.6 Mbit/s gacha bo'lgan yuqori tezlikdagi HSPA+ paketli ma'lumotlar xizmati
14.4 Mbit/s gacha bo'lgan yuqori tezlikdagi HSPA (HSUPA/HSDPA)/UMTS paketli ma'lumotlar xizmati
236.8 kbit/s gacha bo'lgan EDGE/GPRS paketli ma'lumotlar xizmati
Qisqa xabar xizmati (SMS)

Siz E5776s-32 ni Wi-Fi bilan ulashingiz yoki E5776s-32 ni kompyuterning USB interfeysi bilan ulashingiz mumkin. LTE/DC-HSPA+/HSPA+/HSPA/UMTS yoki EDGE/GPRS/GSM tarmog'ining xizmat ko'rsatish hududida siz Internetda sayr qilishingiz va xabarlar/elektron pochta xabarlarini simsiz yuborishingiz/qabul qilishingiz mumkin. E5776s-32 tez, ishonchli va ishlatish uchun qulay. Shunday qilib, mobil foydalanuvchilar E5776s-32 bilan ko'plab yangi funksiyalar va xizmatlarni boshdan kechirishlari mumkin. Ushbu funksiyalar va xizmatlar ko'p sonli foydalanuvchilarga E5776s-32 dan foydalanish imkonini beradi va operatorlarning har bir foydalanuvchi uchun o'rtacha daromadi (ARPU) sezilarli darajada oshadi.

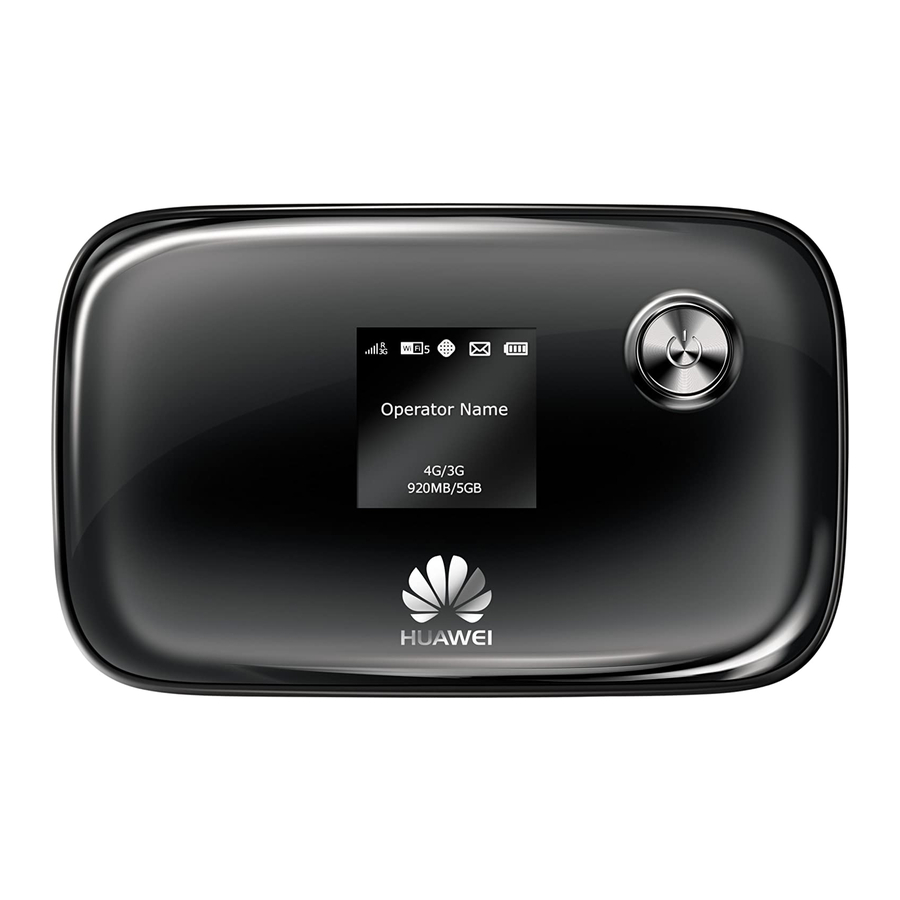

1-1-rasm E5776s-32 profili

Xususiyatlar

Asosiy xususiyatlar

E5776s-32 asosan quyidagi xususiyatlarni qo'llab-quvvatlaydi:

LTE (DL) ma'lumotlar xizmati 150 Mbit/s gacha
LTE (UL) ma'lumotlar xizmati 50 Mbit/s gacha
DC-HSPA+ (DL) ma'lumotlar xizmati 43.2 Mbit/s gacha
DC-HSPA+ (UL) ma'lumotlar xizmati 5.76 Mbit/s gacha
HSPA+ (DL) ma'lumotlar xizmati 21.6 Mbit/s gacha
HSPA+ (UL) ma'lumotlar xizmati 5.76 Mbit/s gacha
HSDPA (DL) ma'lumotlar xizmati 14.4 Mbit/s gacha
HSUPA (UL) ma'lumotlar xizmati 5.76 Mbit/s gacha
UMTS ma'lumotlar xizmati 384 kbit/s gacha
EDGE ma'lumotlar xizmati 236.8 kbit/s gacha
GPRS ma'lumotlar xizmati 85.6 kbit/s gacha
LTE va UMTS asosidagi PS domen ma'lumotlar xizmati
SMS
microSD kartasida saqlangan ma'lumotlarni baham ko'rish
Wi-Fi
WPS
Tez yuklash
Plug and Play (PnP)
IPv6 /IPv4 dual stack
Ekranda joriy SSID va Wi-Fi kalitini ko'rsatish
O'rnatilgan DHCP Server, DNS RELAY va NAT
Onlayn dasturiy ta'minotni yangilash
Trafik statistikasi
Standart Micro USB interfeysi
TFT-LCD ekran
Windows XP, Windows Vista, Windows 7, MAC OS X 10.5, 10.6 va 10.7

Qo'shimcha xususiyatlar

Qo'shimcha xususiyatlar standart versiya tomonidan qo'llab-quvvatlanmaydigan yoki sukut bo'yicha o'chirilgan xususiyatlarga ishora qiladi. Ushbu xususiyatlar operator yoki mijoz talablariga muvofiq sozlanishi mumkin. E5776s-32 ning qo'shimcha xususiyatlari quyidagicha:
LTE/3G/Wi-Fi avtomatik o'chirish

Texnik xususiyatlar

Uskuna

2-1 jadval Uskuna xususiyatlari

Element	Xususiyatlar
Texnik standart	WAN: LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	WLAN: IEEE 802.11b/g/n
Ishlash chastotasi	LTE: FDD 2600/2100/1800/900/800 MHz
	DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
	EDGE/GPRS/GSM: 1900/1800/900/850 MHz
	WLAN: 2400–2452 MHz
Ichki xotira	256 MB flesh-xotira va 128 MB xotira
Maksimal uzatuvchi quvvati	LTE: Quvvat klassi 3 ta'rifiga mos keladi
	UMTS: Quvvat klassi 3 ta'rifiga mos keladi
	WLAN	802.11b: 11 dBm
		802.11g: 10 dBm
		802.11n: 8 dBm
Qabul qiluvchi sezgirligi	LTE: 3GPP talablariga muvofiq
	UMTS: 3GPP talablariga muvofiq
	WLAN 802.11b: -76 dBm@11 Mbit/s
	WLAN 802.11g: -65 dBm@54 Mbit/s
	WLAN 802.11n: -64 dBm@65 Mbit/s
WLAN tezligi	802.11b: 11 Mbit/s gacha
	802.11g: 54 Mbit/s gacha
	802.11n	HT20: MCS0–MCS7 ni qo'llab-quvvatlaydi; 72.2 Mbit/s gacha. MCS8–MCS15 ni qo'llab-quvvatlaydi; 144.4 Mbit/s gacha. HT40: MCS0–MCS7 ni qo'llab-quvvatlaydi; 150 Mbit/s gacha. MCS8–MCS15 ni qo'llab-quvvatlaydi; 300 Mbit/s gacha.
Maksimal quvvat sarfi	5 W
Elektr ta'minoti	AC: 100–240 V DC: 5 V, 2 A
Batareya	Turi: Li (qayta zaryadlanuvchi va olinmaydigan) Sig'imi: 3.7 V, 3000 mAh Maksimal ishlash vaqti: 10 soat (tarmoqqa qarab) Maksimal kutish vaqti: 500 soat (tarmoqqa qarab)
Tashqi interfeyslar	USB interfeysi: Micro USB
	Standart microSD karta interfeysi
	SIM karta: standart 6 pinli SIM karta interfeysi
	Tashqi asosiy diversifikatsiya antenna interfeysi
Ekran	TFT-LCD
tugmani bosish	Quvvat tugmasi, WPS tugmasi, Reset tugmasi
Antenna	O'rnatilgan LTE/UMTS/GSM asosiy diversifikatsiya antennasi
	O'rnatilgan LTE/UMTS diversifikatsiya antennasi
	O'rnatilgan WLAN antennasi
O'lchamlari (D × W × H)	106.4 mm×66.0 mm×15.5 mm
Og'irligi	< 150 g (batareya bilan birga)
Harorat	Ishlash: 0℃ dan +35℃ gacha
	Saqlash: -20℃ dan +60℃ gacha
Namlik	5% dan 95% gacha (kondensatsiz)

Dasturiy ta'minot

2-2 jadval Dasturiy ta'minot xususiyatlari

Element	Tavsif
SMS	Yozish/Yuborish/Qabul qilish O'ta uzun xabarlarni yuborish/qabul qilish Saqlash: E5776s-32 ning ichki xotirasida 500 tagacha xabar saqlanishi mumkin. Yangi xabar so'rovi
Tarmoq ulanishini sozlash	APN boshqaruvi: yaratish, o'chirish va tahrirlash. Tarmoq ulanishini o'rnatish
WLAN sozlamalari	SSID translyatsiyasi va yashirish Ochiq tizim va umumiy kalitni autentifikatsiya qilish ASCII va HEX kalitlari 64/128-bit WEP shifrlash 256-bit WPA-PSK va WPA2-PSK shifrlash TKIP va AES shifrlash algoritmi TKIP va AES integratsiyalashgan shifrlash algoritmi Nisbatlarni avtomatik sozlash STA holatini ko'rsatish Wi-Fi ni avtomatik o'chirish WLAN MAC filtri
Firewall sozlamalari	Firewall kaliti LAN IP filtri Virtual server DMZ xizmati UPnP xizmati WAN Ping blokirovkasi
NAT sozlamalari	CONE NAT Simmetrik NAT VPN passthrough
DHCP sozlamalari	DHCP serverini yoqish va o'chirish DHCP serverining manzil havzasini sozlash DHCP ijarasi vaqtini sozlash
Dasturiy ta'minotni o'rnatish	Avtomatik o'rnatish (PnP)
LTE/3G/Wi-Fi avtomatik o'chirish (ixtiyoriy)	LTE/3G yoki Wi-Fi orqali WAN ga kirish LTE/3G va Wi-Fi o'rtasida avtomatik o'chirish
IPv6/IPv4 dual stack	DHCPv6/v4 serveri va mijozi DNSv6/v4 serveri va mijozi IPv6/v4 WAN manzilini ko'rsatish
Boshqa	Tarmoq ulanishi sozlamalari: Avtomatik tarmoqni tanlash va ro'yxatdan o'tkazish Qo'lda tarmoqni tanlash va ro'yxatdan o'tkazish
	Tarmoq holatini ko'rsatish: signal, operator nomi, tizim rejimi va hokazo.
	Tarmoq ulanishi turlarini tanlash, masalan: Faqat LTE Faqat 3G Avto
	PIN boshqaruvi: PIN-kodni faollashtirish/o'chirish, PIN-kodni bloklash, PIN-kodni o'zgartirish, PUK yordamida blokdan chiqarish.
Tizim talablari	Windows XP, Windows Vista, Windows 7 Mac OS X 10.5, 10.6 va 10.7 Kompyuteringizning apparat tizimi o'rnatilgan OS versiyasi uchun tavsiya etilgan tizim talablariga javob berishi yoki ulardan oshib ketishi kerak

Xizmatlar va ilovalar

Ma'lumotlar xizmati

Simsiz modem

E5776s-32 Wi-Fi yoqilganda simsiz modem sifatida ishlatilishi mumkin. Siz to'g'ridan-to'g'ri standart sozlamalardan foydalanishingiz (yoki E5776s-32 WEB sahifasida APNni sozlashingiz) va simsiz tarmoq ulanishini o'rnatishingiz mumkin. Keyin siz Internetga kirishingiz mumkin.

Bir vaqtning o'zida o'n nafargacha simsiz foydalanuvchi E5776s-32 ga ulanishi mumkin. Siz WLANni kirish nuqtasi (AP) funksiyasi bilan o'rnatishingiz mumkin.

3-1-rasm Wi-Fi orqali bir nechta qurilmaga ulanish

3-2-rasm Bir vaqtning o'zida Wi-Fi va USB orqali bir nechta qurilmaga ulanish

USB modem

E5776s-32 va kompyuterni USB ma'lumot kabeli bilan ulaganingizdan so'ng, E5776s-32 drayveri kompyuterga avtomatik ravishda o'rnatiladi va veb-sahifaning yorlig'i kompyuter ish stolida ko'rsatiladi. Siz to'g'ridan-to'g'ri standart sozlamalardan foydalanishingiz (yoki E5776s-32 WEB sahifasida APNni sozlashingiz) va tarmoq ulanishini o'rnatishingiz mumkin. Keyin siz elektron pochta xabarlarini yuborishingiz yoki qabul qilishingiz, simsiz ulanish orqali tarmoqqa kirishingiz va simsiz ma'lumotlar kanallari orqali fayllarni yuklab olishingiz mumkin.

3-3-rasm USB orqali bitta qurilmaga ulanish

LTE/3G/Wi-Fi avtomatik yuklash (ixtiyoriy)

E5776S-32 LTE/3G yoki Wi-Fi orqali Internetga kirishga imkon beradi. Agar siz E5776S-32 dan Wi-Fi nuqtasi bo'lgan joylarda, masalan, aeroport, kafe, mehmonxona yoki uyingizda foydalanayotgan bo'lsangiz, E5776S-32 avtomatik ravishda Wi-Fi ulanishiga o'tadi va LTE/3G tarmoq trafigi to'lovlarini tejaydi.

3-4-rasm LTE/3G/Wi-Fi avtomatik yuklash

SMS

E5776s-32 xabar yozish/yuborish/qabul qilishni qo'llab-quvvatlaydi. Siz WEB sahifasi orqali xabarlarni boshqarishingiz mumkin, masalan, kiruvchi xatlar, chiquvchi xatlar va qoralama.

microSD karta kiritilgandan so'ng, siz kartada ma'lumotlarni saqlashingiz yoki kartada saqlangan ma'lumotlarni baham ko'rish uchun veb-boshqaruv sahifasidan foydalanishingiz mumkin.

Tizim arxitekturasi

4-1-rasm Tizim arxitekturasi

Funktsional modullar

Radiochastotalik moduli: U radio signallarni yuboradi/qabul qiladi va radiochastotalik (RF) signallari va asosiy diapazon signallarini modulyatsiya qiladi/demodulyatsiya qiladi
Asosiy diapazon signalini qayta ishlash: U LTE/DC-HSPA+/HSPA+/UMTS/ EDGE/GPRS/GSM asosiy diapazonli raqamli signallarini qayta ishlaydi, jumladan:

Modulyatsiya/Demodulyatsiya
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM asosiy diapazonli signallari
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM kanalini kodlash/dekodlash

Pastki qatlam drayveri: U USB qurilmasi, Wi-Fi qurilmalari, ekran, tugmalar, SIM karta va microSD karta kabi tashqi qurilmalarni boshqaradi.
Protokol stek tizimi: U protokollarni qayta ishlaydi
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM va TCP/IP.
Ilova tizimi: U SMS, PS domen xizmati, Wi-Fi konfiguratsiyasi, tarmoq xizmati, WEB xizmati va WEB sahifasini o'z ichiga olgan boshqaruv tizimini taqdim etadi. Foydalanuvchi WEB sahifasi orqali boshqaruv parametrlarini o'rnatishi mumkin.
Foydalanuvchi interfeysi: U ekran va tugmalarni o'z ichiga olgan inson-kompyuter o'zaro ta'sirini ta'minlaydi.

Paket tarkibi

Ushbu bobda E5776s-32 paketida mavjud bo'lgan elementlar tavsiflanadi.

5-1-jadval E5776s-32 paket tarkibi

Element	Miqdori	Izohlar
Mobile WiFi	1	Standart
Qayta zaryadlanuvchi batareya (olinmaydigan, 3000 mAh)	1	Standart
USB Cable (USB kabeli)	1	Standart
Quick Start (Tezkor ishga tushirish)	1	Standart
Safety Information (Xavfsizlik haqida ma'lumot)	1	Standart
Power Adapter (Quvvat adapteri)	1	Standart
Warranty Card (Kafolat kartasi)	1	Ixtiyoriy

Qisqartmalar va abbreviaturalar

3G	Uchinchi avlod
AES	Shifrlashning ilg'or standarti
APN	kirish nuqtasi nomi
ARPU	har bir foydalanuvchi uchun o'rtacha daromad
ASCII	Ma'lumot almashinuvi uchun Amerika standart kodi
DC-HSPA+	Ikki tomonlama tashuvchi yuqori tezlikdagi paketli kirish Plus
DHCP	Xostni dinamik konfiguratsiya qilish protokoli
DMZ	demilitarizatsiya qilingan zona
DNS	Domen nomi serveri
EDGE	GSM Evolution uchun kengaytirilgan ma'lumotlar tezligi
FDD	chastota bo'linishi dupleksi
GPRS	Umumiy paketli radio xizmati
GSM	Mobil aloqa uchun global tizim
HSPA+	Yuqori tezlikdagi paketli kirish Plus
HSUPA	Yuqori tezlikdagi yuqori aloqa paketli kirish
HSDPA	Yuqori tezlikdagi pastga aloqa paketli kirish
IEEE	Elektr va elektronika muhandislari instituti
IP	Internet protokoli
LCD	Suyuq kristalli displey
LTE	Uzoq muddatli evolyutsiya
MAC	O'rta kirishni boshqarish
Modem	Modulyator Demodulyator
NAT	Tarmoq manzillarini tarjima qilish
OS	Operatsion tizim
PC	shaxsiy kompyuter
PIN	shaxsiy identifikatsiya raqami
PnP	Ulang va ishga tushiring
PS	paketli kommutatsiya
PUK	PIN blokirovka kaliti
SIM	obunachi identifikatsiya moduli
SMS	qisqa xabar xizmati
SOHO	kichik ofis uy ofisi
SSID	Xizmat to'plami identifikatori
TFT	Yupqa plyonkali tranzistor
TKIP	Vaqtinchalik kalit yaxlitligi protokoli
UMTS	Universal mobil telekommunikatsiya tizimi
UPnP	Universal ulang va ishga tushiring
USB	Universal ketma-ket shina
WAN	simsiz hudud tarmog'i
WEP	simli ekvivalent maxfiylik
Wi-Fi	Simsiz aniqlik
WLAN	simsiz mahalliy tarmoq
WPA	Wi-Fi himoyalangan kirish

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Huawei E5776S-32 V100R001 Mobile Wi-Fi qo'llanmasi ni yuklab olish
