Huawei E5776S-32 V100R001 Mobile Wi-Fi -käyttöohje

Sisältö

1 Yleiskatsaus
2 Ominaisuudet
3 Palvelut ja sovellukset
4 Järjestelmäarkkitehtuuri
- 4.1 Järjestelmäarkkitehtuuri
- 4.2 Toiminnalliset moduulit
5 Pakkausluettelo
6 Lyhenteet
7 Lataa käyttöohje
8 Muilla kielillä

Yleiskatsaus

HUAWEI E5776s-32 Mobile WiFi (jäljempänä E5776s-32) on nopea pakettiyhteys mobiili hotspot. Se on monimuotoinen langaton päätelaite SOHO (Small Office and Home Office) -yrityksille ja liikematkustajille. Se tukee:

LTE: FDD 2600/2100/1800/900/800 MHz
DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
EDGE/GPRS/GSM: 1900/1800/900/850 MHz

E5776s-32 tukee seuraavia standardeja:

Long Term Evolution (LTE)
Dual Carrier High Speed Packet Access Plus (DC-HSPA+)
High Speed Packet Access Plus (HSPA+)
High Speed Uplink Packet Access (HSUPA)
High Speed Downlink Packet Access (HSDPA)
Universal Mobile Telecommunications System (UMTS)
Enhanced Data rates for Global Evolution (EDGE)
General Packet Radio Service (GPRS)
Global System for Mobile communications (GSM)

E5776s-32 tarjoaa seuraavat palvelut:

Nopea LTE-pakettidatapalvelu jopa 150 Mbit/s
Nopea DC-HSPA+-pakettidatapalvelu jopa 43,2 Mbit/s
Nopea HSPA+-pakettidatapalvelu jopa 21,6 Mbit/s
Nopea HSPA (HSUPA/HSDPA)/UMTS-pakettidatapalvelu jopa 14,4 Mbit/s
EDGE/GPRS-pakettidatapalvelu jopa 236,8 kbit/s
Short Message Service (SMS) (tekstiviestipalvelu)

Voit yhdistää E5776s-32:n Wi-Fi-verkkoon tai tietokoneen USB-liitäntään. LTE/DC-HSPA+/HSPA+/HSPA/UMTS- tai EDGE/GPRS/GSM-verkon palvelualueella voit surffata Internetissä ja lähettää/vastaanottaa viestejä/sähköposteja langattomasti. E5776s-32 on nopea, luotettava ja helppokäyttöinen. Näin ollen mobiilikäyttäjät voivat kokea monia uusia ominaisuuksia ja palveluita E5776s-32:n avulla. Nämä ominaisuudet ja palvelut mahdollistavat sen, että suuri määrä käyttäjiä voi käyttää E5776s-32:ta ja operaattoreiden keskimääräinen tuotto käyttäjää kohden (ARPU) kasvaa huomattavasti.

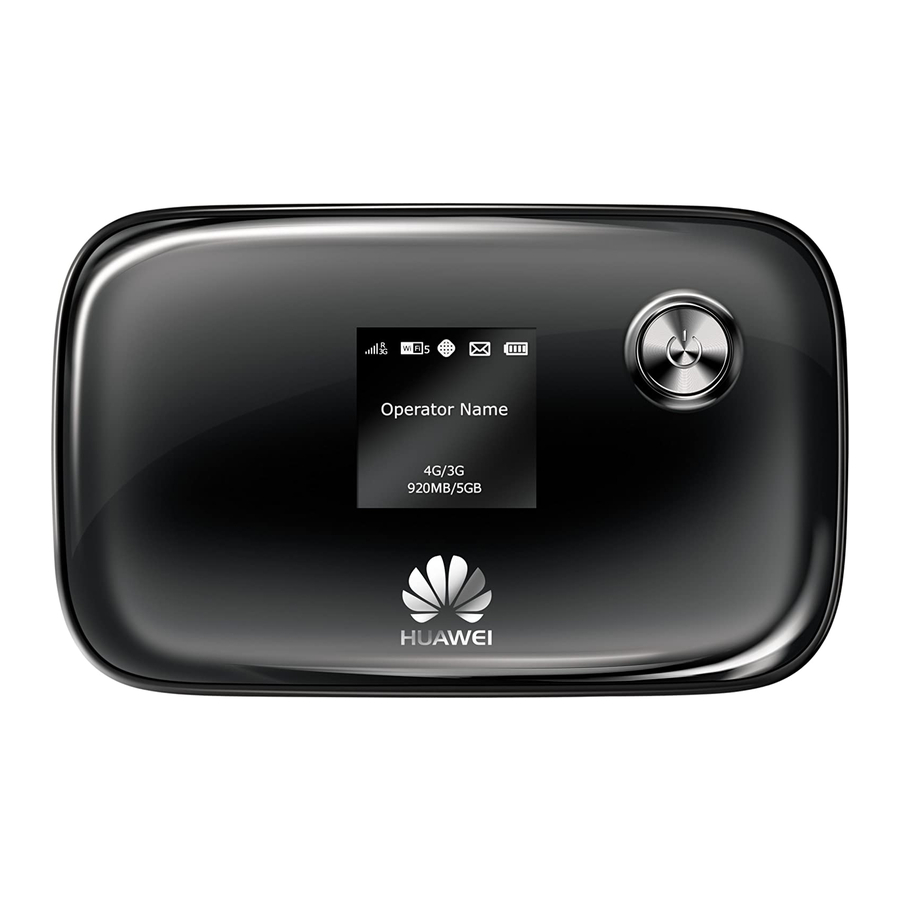

Kuva 1-1 E5776s-32 profiili

Ominaisuudet

Pääominaisuudet

E5776s-32 tukee pääasiassa seuraavia ominaisuuksia:

LTE (DL) datapalvelu jopa 150 Mbit/s
LTE (UL) datapalvelu jopa 50 Mbit/s
DC-HSPA+ (DL) datapalvelu jopa 43.2 Mbit/s
DC-HSPA+ (UL) datapalvelu jopa 5.76 Mbit/s
HSPA+ (DL) datapalvelu jopa 21.6 Mbit/s
HSPA+ (UL) datapalvelu jopa 5.76 Mbit/s
HSDPA (DL) datapalvelu jopa 14.4 Mbit/s
HSUPA (UL) datapalvelu jopa 5.76 Mbit/s
UMTS datapalvelu jopa 384 kbit/s
EDGE datapalvelu jopa 236.8 kbit/s
GPRS datapalvelu jopa 85.6 kbit/s
PS-domain datapalvelu, joka perustuu LTE ja UMTS -tekniikoihin
SMS
MicroSD-kortille tallennetun datan jakaminen
Wi-Fi
WPS
Nopea käynnistys
Plug and Play (PnP)
IPv6 /IPv4 dual stack
Näytä nykyinen SSID ja Wi-Fi-avain näytöllä
Sisäänrakennettu DHCP-palvelin, DNS RELAY ja NAT
Online-ohjelmistopäivitys
Liikennetilastot
Vakio Micro USB -liitäntä
TFT-LCD-näyttö
Windows XP, Windows Vista, Windows 7, MAC OS X 10.5, 10.6 ja 10.7

Valinnaiset ominaisuudet

Valinnaiset ominaisuudet viittaavat ominaisuuksiin, joita vakiomalli ei tue tai jotka ovat oletusarvoisesti poissa käytöstä. Nämä ominaisuudet voidaan räätälöidä operaattorin tai asiakkaan vaatimusten mukaan. E5776s-32:n valinnainen ominaisuus on seuraava:
LTE/3G/Wi-Fi automaattinen siirto

Tekniset tiedot

Laitteisto

Taulukko 2-1 Laitteiston tekniset tiedot

Kohde	Tekniset tiedot
Tekninen standardi	WAN: LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	WLAN: IEEE 802.11b/g/n
Toimintataajuus	LTE: FDD 2600/2100/1800/900/800 MHz
	DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
	EDGE/GPRS/GSM: 1900/1800/900/850 MHz
	WLAN: 2400–2452 MHz
Sisäinen muisti	256 MB flash-muistia ja 128 MB muistia
Suurin lähetysteho	LTE: Täyttää teholuokan 3 määritelmän
	UMTS: Täyttää teholuokan 3 määritelmän
	WLAN	802.11b: 11 dBm
		802.11g: 10 dBm
		802.11n: 8 dBm
Vastaanottimen herkkyys	LTE: Vahvista 3GPP-vaatimukset
	UMTS: Vahvista 3GPP-vaatimukset
	WLAN 802.11b: -76 dBm@11 Mbit/s
	WLAN 802.11g: -65 dBm@54 Mbit/s
	WLAN 802.11n: -64 dBm@65 Mbit/s
WLAN-nopeus	802.11b: Jopa 11 Mbit/s
	802.11g: Jopa 54 Mbit/s
	802.11n	HT20: Tukee MCS0–MCS7; Jopa 72.2 Mbit/s. Tukee MCS8–MCS15; Jopa 144.4 Mbit/s. HT40: Tukee MCS0–MCS7; Jopa 150 Mbit/s. Tukee MCS8–MCS15; Jopa 300 Mbit/s.
Suurin virrankulutus	5 W
Virtalähde	AC: 100–240 V DC: 5 V, 2 A
Akku	Tyyppi: Li (ladattava ja ei-irrotettava) Kapasiteetti: 3.7 V, 3000 mAh Suurin työaika: 10 tuntia (verkosta riippuen) Suurin valmiusaika: 500 tuntia (verkosta riippuen)
Ulkoiset liitännät	USB-liitäntä: Micro USB
	Vakio microSD-korttiliitäntä
	SIM-kortti: vakio 6-nastainen SIM-korttiliitäntä
	Ulkoinen päämonimuotoisuusantenniliitäntä
Näyttö	TFT-LCD
Näppäimen painallus	Virtakytkin, WPS-kytkin, Reset-kytkin
Antenni	Sisäänrakennettu LTE/UMTS/GSM päämonimuotoisuusantenni
	Sisäänrakennettu LTE/UMTS monimuotoisuusantenni
	Sisäänrakennettu WLAN-antenni
Mitat (S × L × K)	106.4 mm×66.0 mm×15.5 mm
Paino	< 150 g (akku mukaan lukien)
Lämpötila	Käyttö: 0℃ - +35℃
	Varastointi: -20℃ - +60℃
Kosteus	5% - 95% (ei tiivistyvä)

Ohjelmisto

Taulukko 2-2 Ohjelmiston tekniset tiedot

Kohde	Kuvaus
SMS	Kirjoittaminen/Lähettäminen/Vastaanottaminen Erittäin pitkien viestien lähettäminen/vastaanottaminen Tallennustila: Jopa 500 viestiä voidaan tallentaa E5776s-32:n sisäiseen muistiin. Uuden viestin kehote
Verkkoyhteyden asennus	APN-hallinta: luo, poista ja muokkaa. Määritä verkkoyhteys
WLAN-asetukset	SSID-lähetys ja piilotus Avoin järjestelmä ja jaetun avaimen todennus ASCII- ja HEX-avaimet 64/128-bittinen WEP-salaus 256-bittinen WPA-PSK- ja WPA2-PSK-salaus TKIP- ja AES-salausalgoritmi TKIP- ja AES-integroitu salausalgoritmi Suhteiden automaattinen säätö Näytä STA-tila Sammuta Wi-Fi automaattisesti WLAN MAC -suodatin
Palomuurin asetukset	Palomuurin kytkin LAN IP -suodatin Virtuaalipalvelin DMZ-palvelu UPnP-palvelu WAN Ping -esto
NAT-asetukset	CONE NAT Symmetric NAT VPN-läpivienti
DHCP-asetukset	DHCP-palvelimen käyttöönotto ja poistaminen käytöstä DHCP-palvelimen osoitepoolin asennus DHCP-vuokra-ajan asetus
Ohjelmiston asennus	Automaattinen asennus (PnP)
LTE/3G/Wi-Fi automaattinen siirto (valinnainen)	WAN-yhteyden muodostaminen LTE/3G:n tai Wi-Fin kautta Automaattinen siirto LTE/3G:n ja Wi-Fin välillä
IPv6/IPv4 dual stack	DHCPv6/v4-palvelin ja -asiakas DNSv6/v4-palvelin ja -asiakas Näytä IPv6/v4 WAN -osoite
Muut	Verkkoyhteysasetukset: Automaattinen verkon valinta ja rekisteröinti Manuaalinen verkon valinta ja rekisteröinti
	Verkon tilan näyttö: signaali, operaattorin nimi, järjestelmätila jne.
	Verkkoyhteyden tyyppien valinta, esimerkiksi: Vain LTE Vain 3G Auto
	PIN-hallinta: aktivoi/deaktivoi PIN-koodi, PIN-lukitus, PIN-koodin muuttaminen, lukituksen poistaminen PUK-koodilla.
Järjestelmävaatimus	Windows XP, Windows Vista, Windows 7 Mac OS X 10.5, 10.6 ja 10.7 Tietokoneesi laitteistojärjestelmän tulee täyttää tai ylittää asennetun käyttöjärjestelmäversion suositellut järjestelmävaatimukset

Palvelut ja sovellukset

Datapalvelu

Langaton modeemi

E5776s-32 -laitetta voidaan käyttää langattomana modeemina, kun Wi-Fi on käytössä. Voit käyttää suoraan oletusasetuksia (tai määrittää APN:n E5776s-32 WEB -sivulla) ja luoda langattoman verkkoyhteyden. Sitten voit käyttää Internetiä.

Enintään kymmenen langatonta käyttäjää voi käyttää E5776s-32 -laitetta samanaikaisesti. Voit määrittää WLAN-verkon tukiasema (AP) -toiminnolla.

Kuva 3-1 Usean laitteen käyttö Wi-Fin kautta

Kuva 3-2 Usean laitteen käyttö Wi-Fin ja USB:n kautta samanaikaisesti

USB-modeemi

Kun olet yhdistänyt E5776s-32 -laitteen ja tietokoneen USB-datakaapelilla, E5776s-32 -ajuri asennetaan tietokoneeseen automaattisesti ja verkkosivun pikakuvake näkyy tietokoneen työpöydällä. Voit käyttää suoraan oletusasetuksia (tai määrittää APN:n E5776s-32 WEB -sivulla) ja luoda verkkoyhteyden. Sitten voit lähettää tai vastaanottaa sähköpostia, käyttää verkkoa langattoman yhteyden kautta ja ladata tiedostoja langattomien datakanavien kautta.

Kuva 3-3 Yhden laitteen käyttö USB:n kautta

LTE/3G/Wi-Fi Auto Offload (valinnainen)

E5776S-32 mahdollistaa Internetin käytön LTE/3G:n tai Wi-Fin kautta. Kun käytät E5776S-32 -laitetta alueilla, joilla on Wi-Fi-hotspot, esimerkiksi lentokentällä, kahvilassa, hotellissa tai kotona, E5776S-32 vaihtaa automaattisesti Wi-Fi-yhteyteen, mikä säästää LTE/3G-verkkoliikennemaksuja.

Kuva 3-4 LTE/3G/Wi-Fi auto offload

SMS

E5776s-32 tukee viestien kirjoittamista/lähettämistä/vastaanottamista. Voit hallita viestejä WEB-sivun kautta, kuten saapuneet, lähetetyt ja luonnokset.

Kun microSD-kortti on asetettu paikalleen, voit tallentaa tietoja kortille tai käyttää verkkohallintasivua kortille tallennettujen tietojen jakamiseen.

Järjestelmäarkkitehtuuri

Kuva 4-1 Järjestelmäarkkitehtuuri

Toiminnalliset moduulit

Radiotaajuusmoduuli: Se lähettää/vastaanottaa radiosignaaleja ja moduloi/demoduloi radiotaajuus (RF) -signaaleja ja kanta-aaltosignaaleja
Kanta-aaltosignaalin käsittely: Se käsittelee LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM-kanta-aaltodigitaalisia signaaleja, mukaan lukien:

Modulointi/Demodulointi
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM-kanta-aaltosignaalit
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM-kanavan koodaus/dekoodaus

Alakerroksen ohjain: Se ohjaa oheislaitteita, mukaan lukien USB-laite, Wi-Fi-laitteet, näyttö, painikkeet, SIM-kortti ja microSD-kortti.
Protokollapinon järjestelmä: Se käsittelee
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM- ja TCP/IP-protokollia.
Sovellusjärjestelmä: Se tarjoaa hallintajärjestelmän, mukaan lukien SMS, PS-domainpalvelu, Wi-Fi-määritys, verkkopalvelu, WEB-palvelu ja WEB-sivu. Käyttäjä voi asettaa hallintaparametrit WEB-sivulla.
Käyttöliittymä: Se tarjoaa ihmisen ja tietokoneen välisen vuorovaikutuksen, mukaan lukien näyttö ja painikkeet.

Pakkausluettelo

Tämä luku kuvaa E5776s-32 -pakkauksen sisältämät tuotteet.

Taulukko 5-1 E5776s-32 -pakkausluettelo

Tuote	Määrä	Huomautuksia
Mobile WiFi	1	Vakio
Ladattava akku (irrotettava, 3000 mAh)	1	Vakio
USB-kaapeli	1	Vakio
Quick Start (Pikaopas)	1	Vakio
Safety Information (Turvallisuustiedot)	1	Vakio
Power Adapter (Virtalähde)	1	Vakio
Warranty Card (Takuukortti)	1	Valinnainen

Lyhenteet

3G	Kolmas sukupolvi
AES	Advanced Encryption Standard
APN	access point name
ARPU	average revenue per user
ASCII	American Standard Code for Information Interchange
DC-HSPA+	Dual Carrier High Speed Packet Access Plus
DHCP	Dynamic Host Configuration Protocol
DMZ	demilitarized zone
DNS	Domain Name Server
EDGE	Enhanced Data Rates for GSM Evolution
FDD	frequency division duplex
GPRS	General Packet Radio Service
GSM	Global System for Mobile Communications
HSPA+	High Speed Packet Access Plus
HSUPA	High Speed Uplink Packet Access
HSDPA	High Speed Downlink Packet Access
IEEE	Institute of Electrical and Electronics Engineers
IP	Internet Protocol
LCD	Liquid Crystal Display
LTE	Long Term Evolution
MAC	Medium Access Control
Modem	Modulator Demodulator
NAT	Network Address Translation
OS	Operating System
PC	personal computer
PIN	personal identification number
PnP	Plug and Play
PS	packet switched
PUK	PIN unblocking key
SIM	subscriber identity module
SMS	short messaging service
SOHO	small office home office
SSID	Service Set Identifier
TFT	Thin Film Transistor
TKIP	Temporal Key Integrity Protocol
UMTS	Universal Mobile Telecommunications System
UPnP	Universal Plug and Play
USB	Universal Serial Bus
WAN	wireless area network
WEP	wired equivalent privacy
Wi-Fi	Wireless Fidelity
WLAN	wireless local area network
WPA	Wi-Fi Protected Access
