Huawei E5776S-32 V100R001 Mobile Wi-Fi käsiraamat

Sisu

1 Ülevaade
2 Funktsioonid
3 Teenused ja rakendused
4 Süsteemi arhitektuur
- 4.1 Süsteemi arhitektuur
- 4.2 Funktsionaalsed moodulid
5 Pakendiloend
6 Akronüümid ja lühendid
7 Laadi alla juhend
8 Teistes keeltes

Ülevaade

HUAWEI E5776s-32 Mobile WiFi (edaspidi E5776s-32) on kiire pakettandmeside mobiilne leviala. See on mitme režiimiga traadita terminal SOHO (väikekontor ja kodukontor) ja äriprofessionaalide jaoks. See toetab:

LTE: FDD 2600/2100/1800/900/800 MHz
DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
EDGE/GPRS/GSM: 1900/1800/900/850 MHz

E5776s-32 toetab järgmisi standardeid:

Long Term Evolution (LTE)
Dual Carrier High Speed Packet Access Plus (DC-HSPA+)
High Speed Packet Access Plus (HSPA+)
High Speed Uplink Packet Access (HSUPA)
High Speed Downlink Packet Access (HSDPA)
Universal Mobile Telecommunications System (UMTS)
Enhanced Data rates for Global Evolution (EDGE)
General Packet Radio Service (GPRS)
Global System for Mobile communications (GSM)

E5776s-32 pakub järgmisi teenuseid:

Kiire LTE pakettandmeside teenus kuni 150 Mbit/s
Kiire DC-HSPA+ pakettandmeside teenus kuni 43,2 Mbit/s
Kiire HSPA+ pakettandmeside teenus kuni 21,6 Mbit/s
Kiire HSPA (HSUPA/HSDPA)/UMTS pakettandmeside teenus kuni 14,4 Mbit/s
EDGE/GPRS pakettandmeside teenus kuni 236,8 kbit/s
Short Message Service (SMS) (lühisõnumiteenus)

Saate ühendada E5776s-32 Wi-Fi-ga või ühendada E5776s-32 arvuti USB-liidesega. LTE/DC-HSPA+/HSPA+/HSPA/UMTS või EDGE/GPRS/GSM võrgu teeninduspiirkonnas saate juhtmevabalt internetis surfata ja sõnumeid/e-kirju saata/vastu võtta. E5776s-32 on kiire, usaldusväärne ja lihtne kasutada. Seega saavad mobiilikasutajad E5776s-32 abil kogeda palju uusi funktsioone ja teenuseid. Need funktsioonid ja teenused võimaldavad suurel hulgal kasutajatel kasutada E5776s-32 ja operaatorite keskmine tulu kasutaja kohta (ARPU) suureneb märkimisväärselt.

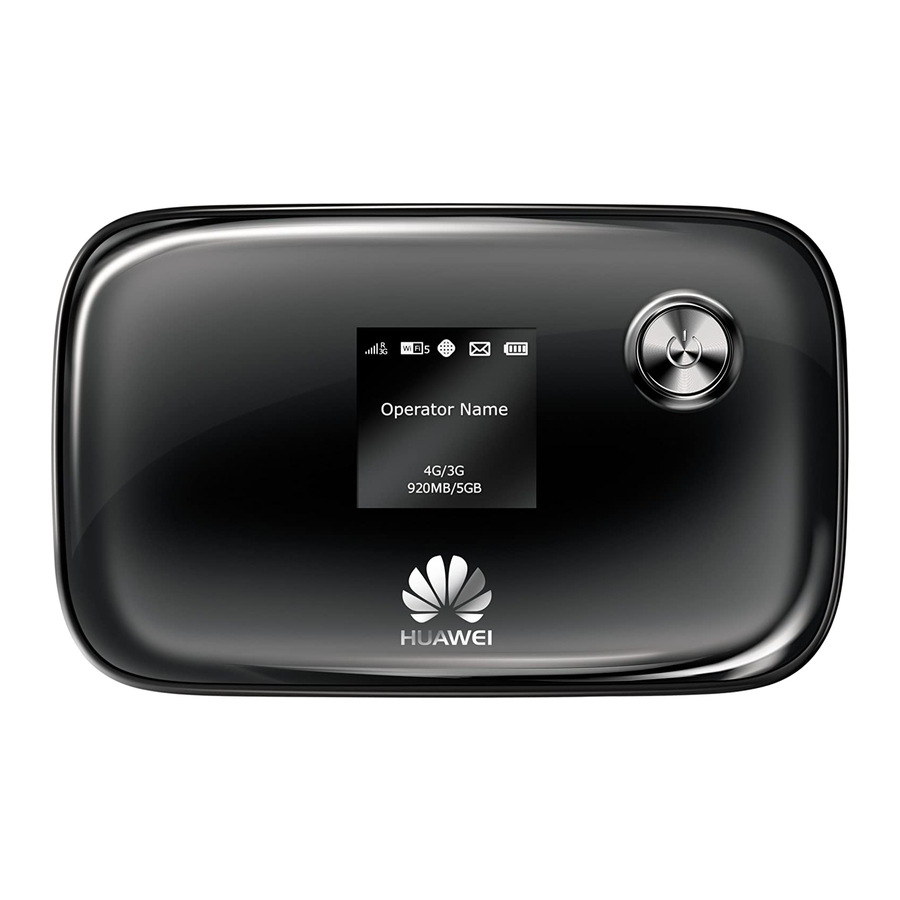

Joonis 1-1 E5776s-32 profiil

Funktsioonid

Peamised funktsioonid

E5776s-32 toetab peamiselt järgmisi funktsioone:

LTE (DL) andmeside teenus kuni 150 Mbit/s
LTE (UL) andmeside teenus kuni 50 Mbit/s
DC-HSPA+ (DL) andmeside teenus kuni 43,2 Mbit/s
DC-HSPA+ (UL) andmeside teenus kuni 5,76 Mbit/s
HSPA+ (DL) andmeside teenus kuni 21,6 Mbit/s
HSPA+ (UL) andmeside teenus kuni 5,76 Mbit/s
HSDPA (DL) andmeside teenus kuni 14,4 Mbit/s
HSUPA (UL) andmeside teenus kuni 5,76 Mbit/s
UMTS andmeside teenus kuni 384 kbit/s
EDGE andmeside teenus kuni 236,8 kbit/s
GPRS andmeside teenus kuni 85,6 kbit/s
PS domeeni andmeside teenus, mis põhineb LTE ja UMTS
SMS
MicroSD-kaardile salvestatud andmete jagamine
Wi-Fi
WPS
Kiire käivitus
Plug and Play (PnP) (ühenda ja kasuta)
IPv6 /IPv4 dual stack (kaheprotokolliline arhitektuur)
Kuvab ekraanil praeguse SSID ja Wi-Fi võtme
Sisseehitatud DHCP Server, DNS RELAY ja NAT
Online tarkvara uuendus
Liikluse statistika
Standardne Micro USB liides
TFT-LCD ekraan
Windows XP, Windows Vista, Windows 7, MAC OS X 10.5, 10.6 ja 10.7

Valikulised funktsioonid

Valikulised funktsioonid viitavad funktsioonidele, mida standardversioon ei toeta või mis on vaikimisi keelatud. Neid funktsioone saab kohandada vastavalt operaatori või kliendi nõudmistele. E5776s-32 valikulised funktsioonid on järgmised:
LTE/3G/Wi-Fi automaatne ümberlülitus

Tehnilised andmed

Riistvara

Tabel 2-1 Riistvara spetsifikatsioonid

Üksus	Spetsifikatsioonid
Tehniline standard	WAN: LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	WLAN: IEEE 802.11b/g/n
Töösagedus	LTE: FDD 2600/2100/1800/900/800 MHz
	DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
	EDGE/GPRS/GSM: 1900/1800/900/850 MHz
	WLAN: 2400–2452 MHz
Sisemälu	256 MB flash ja 128 MB mälu
Maksimaalne saatja võimsus	LTE: Vastab Power Class 3 definitsioonile
	UMTS: Vastab Power Class 3 definitsioonile
	WLAN	802.11b: 11 dBm
		802.11g: 10 dBm
		802.11n: 8 dBm
Vastuvõtja tundlikkus	LTE: Kinnitage 3GPP nõuded
	UMTS: Kinnitage 3GPP nõuded
	WLAN 802.11b: -76 dBm@11 Mbit/s
	WLAN 802.11g: -65 dBm@54 Mbit/s
	WLAN 802.11n: -64 dBm@65 Mbit/s
WLAN kiirus	802.11b: Kuni 11 Mbit/s
	802.11g: Kuni 54 Mbit/s
	802.11n	HT20: Toetab MCS0–MCS7; Kuni 72,2 Mbit/s. Toetab MCS8–MCS15; Kuni 144,4 Mbit/s. HT40: Toetab MCS0–MCS7; Kuni 150 Mbit/s. Toetab MCS8–MCS15; Kuni 300 Mbit/s.
Maksimaalne energiatarve	5 W
Toiteallikas	AC: 100–240 V DC: 5 V, 2 A
Aku	Tüüp: Li (laetav ja mitte-eemaldatav) Mahutavus: 3,7 V, 3000 mAh Maksimaalne tööaeg: 10 tundi (olenevalt võrgust) Maksimaalne ooteaeg: 500 tundi (olenevalt võrgust)
Välised liidesed	USB liides: Micro USB
	Standardne microSD kaardi liides
	SIM-kaart: standardne 6-kontaktiline SIM-kaardi liides
	Väline peamine mitmekesisuse antenni liides
Ekraan	TFT-LCD
nupuvajutus	Toitelüliti (Power switch), WPS lüliti (WPS switch), Reset lüliti (Reset switch)
Antenn	Sisseehitatud LTE/UMTS/GSM peamine mitmekesisuse antenn
	Sisseehitatud LTE/UMTS mitmekesisuse antenn
	Sisseehitatud WLAN antenn
Mõõtmed (S × L × K)	106,4 mm×66,0 mm×15,5 mm
Kaal	< 150 g (koos akuga)
Temperatuur	Töötemperatuur: 0℃ kuni +35℃
	Säilitustemperatuur: -20℃ kuni +60℃
Niiskus	5% kuni 95% (mittekondenseeruv)

Tarkvara

Tabel 2-2 Tarkvara spetsifikatsioonid

Üksus	Kirjeldus
SMS	Kirjutamine/Saatmine/Vastuvõtmine Eriti pikkade sõnumite saatmine/vastuvõtmine Salvestusruum: E5776s-32 sisemällu saab salvestada kuni 500 sõnumit. Uue sõnumi teade
Võrguühenduse seadistamine	APN haldus: loomine, kustutamine ja redigeerimine. Võrguühenduse seadistamine
WLAN seadistamine	SSID edastamine ja peitmine Avatud süsteemi ja jagatud võtme autentimine ASCII ja HEX võtmed 64/128-bitine WEP krüpteerimine 256-bitine WPA-PSK ja WPA2-PSK krüpteerimine TKIP ja AES krüpteerimisalgoritm TKIP ja AES integreeritud krüpteerimisalgoritm Suhtarvude automaatne reguleerimine STA oleku kuvamine Wi-Fi automaatne väljalülitamine WLAN MAC filter
Tulemüüri seadistamine	Tulemüüri lüliti (Firewall Switch) LAN IP filter (LAN IP Filter) Virtuaalne server (Virtual Server) DMZ teenus (DMZ Service) UPnP teenus (UPnP Service) WAN Ping blokeering (WAN Ping block)
NAT seadistamine	CONE NAT Symmetric NAT VPN passthrough
DHCP seadistamine	DHCP serveri lubamine ja keelamine DHCP serveri aadressivahemiku seadistamine DHCP rendiaja seadistamine
Tarkvara installimine	Automaatne installimine (PnP) (ühenda ja kasuta)
LTE/3G/Wi-Fi automaatne ümberlülitus (valikuline)	Juurdepääs WAN-ile LTE/3G või Wi-Fi kaudu Automaatne ümberlülitus LTE/3G ja Wi-Fi vahel
IPv6/IPv4 dual stack (kaheprotokolliline arhitektuur)	DHCPv6/v4 server ja klient DNSv6/v4 server ja klient IPv6/v4 WAN aadressi kuvamine
Muu	Võrguühenduse seaded: Automaatne võrgu valik ja registreerimine Manuaalne võrgu valik ja registreerimine
	Võrgu oleku kuvamine: signaal, operaatori nimi, süsteemi režiim jne.
	Võrguühenduse tüüpide valik, näiteks: Ainult LTE (LTE Only) Ainult 3G (3G Only) Automaatne (Auto)
	PIN-koodi haldus: PIN-koodi aktiveerimine/deaktiveerimine, PIN-koodi lukustamine, PIN-koodi muutmine, blokeeringu eemaldamine PUK-koodi abil.
Süsteemi nõuded	Windows XP, Windows Vista, Windows 7 Mac OS X 10.5, 10.6 ja 10.7 Teie arvuti riistvarasüsteem peaks vastama installitud OS-i versiooni soovitatud süsteeminõuetele või neid ületama

Teenused ja rakendused

Andmesideteenus

Traadita modem

E5776s-32 saab kasutada traadita modemina, kui Wi-Fi on sisse lülitatud. Saate otse kasutada vaikesätteid (või konfigureerida APN-i E5776s-32 veebilehel) ja luua traadita võrguühenduse. Seejärel saate Internetti kasutada.

Maksimaalselt kümme traadita kasutajat saavad E5776s-32-le korraga juurde pääseda. Saate WLAN-i seadistada pääsupunkti (AP) funktsiooniga.

Joonis 3-1 Mitme seadme juurdepääs Wi-Fi kaudu

Joonis 3-2 Mitme seadme juurdepääs Wi-Fi ja USB kaudu samal ajal

USB-modem

Pärast E5776s-32 ja arvuti ühendamist USB-andmekaabli abil installitakse E5776s-32 draiver automaatselt arvutisse ja veebilehe otsetee kuvatakse arvuti töölaual. Saate otse kasutada vaikesätteid (või konfigureerida APN-i E5776s-32 veebilehel) ja luua võrguühenduse. Seejärel saate saata või vastu võtta e-kirju, pääseda võrku traadita ühenduse kaudu ja laadida faile alla traadita andmekanalite kaudu.

Joonis 3-3 Ühe seadme juurdepääs USB kaudu

LTE/3G/Wi-Fi automaatne ümbersuunamine (valikuline)

E5776S-32 võimaldab teil Internetti pääseda LTE/3G või Wi-Fi kaudu. Kui kasutate E5776S-32 piirkondades, kus on Wi-Fi leviala, näiteks lennujaam, kohvik, hotell või teie kodu, lülitub E5776S-32 automaatselt Wi-Fi ühendusele, säästes teie LTE/3G võrguliikluse tasusid.

Joonis 3-4 LTE/3G/Wi-Fi automaatne ümbersuunamine

SMS

E5776s-32 toetab sõnumite kirjutamist/saatmist/vastuvõtmist. Saate sõnumeid hallata veebilehe kaudu, näiteks sisendkausta, väljundkausta ja mustandit.

Pärast microSD-kaardi sisestamist saate andmeid kaardile salvestada või kasutada veebihalduse lehte kaardile salvestatud andmete jagamiseks.

Süsteemi arhitektuur

Joonis 4-1 Süsteemi arhitektuur

Funktsionaalsed moodulid

Raadiosagedusmoodul: see saadab/võtab vastu raadiosignaale ja moduleerib/demoduleerib raadiosageduslikke (RF) signaale ja baasribasignaale
Baasribasignaali töötlemine: see töötleb LTE/DC-HSPA+/HSPA+/UMTS/ EDGE/GPRS/GSM baasriba digitaalsignaale, sealhulgas:

Moduleerimine/Demoduleerimine
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM baasribasignaale
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM kanali kodeerimine/dekodeerimine

Alumise kihi draiver: see juhib välisseadmeid, sealhulgas USB-seadet, Wi-Fi seadmeid, ekraani, nuppe, SIM-kaarti ja microSD-kaarti.
Protokollipinu süsteem: see töötleb protokolle
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM ja TCP/IP.
Rakendussüsteem: see pakub haldussüsteemi, sealhulgas SMS, PS domeeniteenus, Wi-Fi konfiguratsioon, võrguteenus, WEB-teenus ja WEB-leht. Kasutaja saab veebilehe kaudu seadistada haldusparameetreid.
Kasutajaliides: see pakub inimese ja arvuti vahelist suhtlust, sealhulgas ekraani ja nuppe.

Pakendiloend

See peatükk kirjeldab E5776s-32 pakendis sisalduvaid esemeid.

Tabel 5-1 E5776s-32 pakendiloend

Ese	Kogus	Märkused
Mobile WiFi	1	Standardne
Laetav aku (eemaldamatu, 3000 mAh)	1	Standardne
USB-kaabel	1	Standardne
Kiirkäivitus	1	Standardne
Ohutusteave	1	Standardne
Toiteadapter	1	Standardne
Garantiikaart	1	Valikuline

Akronüümid ja lühendid

3G	Kolmas põlvkond
AES	Advanced Encryption Standard
APN	pääsupunkti nimi
ARPU	keskmine tulu kasutaja kohta
ASCII	American Standard Code for Information Interchange
DC-HSPA+	Dual Carrier High Speed Packet Access Plus
DHCP	Dynamic Host Configuration Protocol
DMZ	demilitariseeritud tsoon
DNS	Domain Name Server
EDGE	Enhanced Data Rates for GSM Evolution
FDD	frequency division duplex
GPRS	General Packet Radio Service
GSM	Global System for Mobile Communications
HSPA+	High Speed Packet Access Plus
HSUPA	High Speed Uplink Packet Access
HSDPA	High Speed Downlink Packet Access
IEEE	Institute of Electrical and Electronics Engineers
IP	Internet Protocol
LCD	Liquid Crystal Display
LTE	Long Term Evolution
MAC	Medium Access Control
Modem	Modulator Demodulator
NAT	Network Address Translation
OS	Operating System
PC	personal computer
PIN	personal identification number
PnP	Plug and Play
PS	packet switched
PUK	PIN unblocking key
SIM	subscriber identity module
SMS	short messaging service
SOHO	small office home office
SSID	Service Set Identifier
TFT	Thin Film Transistor
TKIP	Temporal Key Integrity Protocol
UMTS	Universal Mobile Telecommunications System
UPnP	Universal Plug and Play
USB	Universal Serial Bus
WAN	wireless area network
WEP	wired equivalent privacy
Wi-Fi	Wireless Fidelity
WLAN	wireless local area network
WPA	Wi-Fi Protected Access
