Шолу

HUAWEI E5776s-32 мобильді WiFi (бұдан әрі E5776s-32 деп аталады) — бұл жоғары жылдамдықты пакеттік қол жеткізу мобильді хотспоты. Бұл SOHO (Шағын кеңсе және үй кеңсесі) және бизнес мамандарына арналған көп режимді сымсыз терминал. Ол келесілерді қолдайды:

LTE: FDD 2600/2100/1800/900/800 MHz
DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
EDGE/GPRS/GSM: 1900/1800/900/850 MHz

E5776s-32 келесі стандарттарды қолдайды:

Long Term Evolution (LTE)
Dual Carrier High Speed Packet Access Plus (DC-HSPA+)
High Speed Packet Access Plus (HSPA+)
High Speed Uplink Packet Access (HSUPA)
High Speed Downlink Packet Access (HSDPA)
Universal Mobile Telecommunications System (UMTS)
Enhanced Data rates for Global Evolution (EDGE)
General Packet Radio Service (GPRS)
Global System for Mobile communications (GSM)

E5776s-32 келесі қызметтерді ұсынады:

Жоғары жылдамдықты LTE пакеттік деректер қызметі 150 Мбит/с дейін
Жоғары жылдамдықты DC-HSPA+ пакеттік деректер қызметі 43,2 Мбит/с дейін
Жоғары жылдамдықты HSPA+ пакеттік деректер қызметі 21,6 Мбит/с дейін
Жоғары жылдамдықты HSPA (HSUPA/HSDPA)/UMTS пакеттік деректер қызметі 14,4 Мбит/с дейін
EDGE/GPRS пакеттік деректер қызметі 236,8 Кбит/с дейін
Short Message Service (SMS) (қысқа хабарлама қызметі)

Сіз E5776s-32 құрылғысын Wi-Fi арқылы қоса аласыз немесе E5776s-32 құрылғысын компьютердің USB интерфейсімен қоса аласыз. LTE/DC-HSPA+/HSPA+/HSPA/UMTS немесе EDGE/GPRS/GSM желісінің қызмет көрсету аймағында сіз Интернетте жүзе аласыз және хабарламаларды/электрондық хаттарды сымсыз жіберіп/қабылдай аласыз. E5776s-32 жылдам, сенімді және пайдалану оңай. Осылайша, мобильді пайдаланушылар E5776s-32 көмегімен көптеген жаңа мүмкіндіктер мен қызметтерді пайдалана алады. Бұл мүмкіндіктер мен қызметтер көптеген пайдаланушыларға E5776s-32 құрылғысын пайдалануға мүмкіндік береді және операторлардың әр пайдаланушыға шаққандағы орташа кірісі (ARPU) айтарлықтай артады.

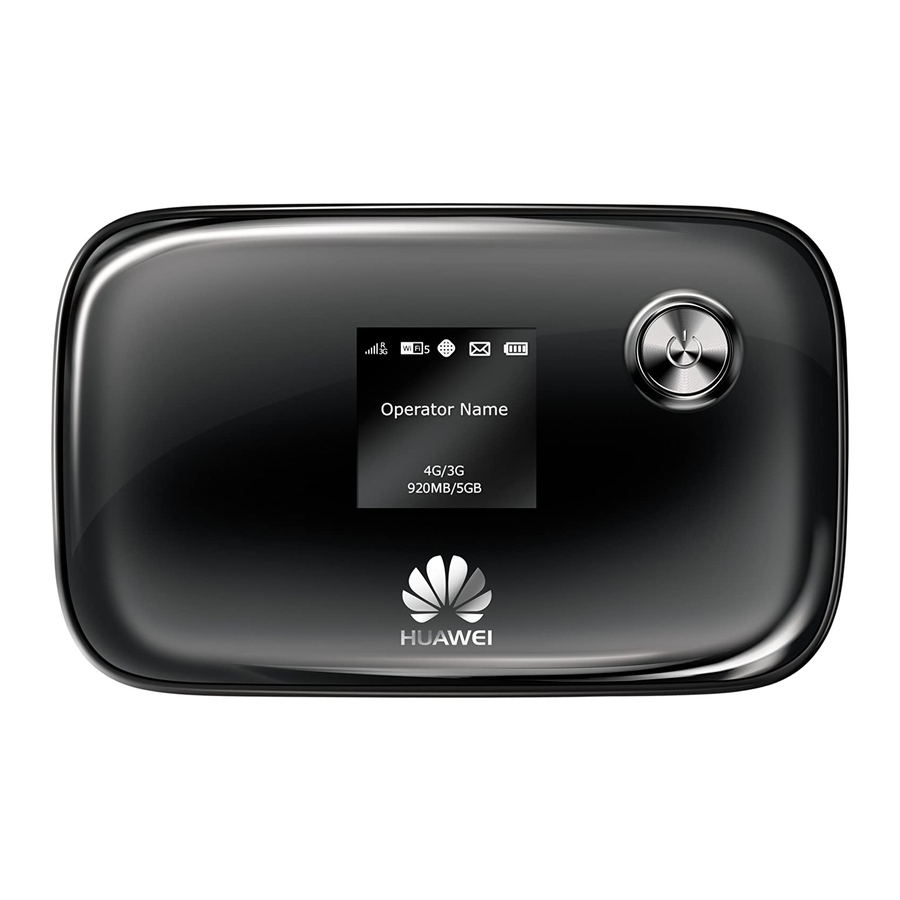

1-1 сурет E5776s-32 профилі

Мүмкіндіктер

Негізгі мүмкіндіктер

E5776s-32 негізінен келесі мүмкіндіктерді қолдайды:

LTE (DL) деректер қызметі 150 Мбит/с дейін
LTE (UL) деректер қызметі 50 Мбит/с дейін
DC-HSPA+ (DL) деректер қызметі 43.2 Мбит/с дейін
DC-HSPA+ (UL) деректер қызметі 5.76 Мбит/с дейін
HSPA+ (DL) деректер қызметі 21.6 Мбит/с дейін
HSPA+ (UL) деректер қызметі 5.76 Мбит/с дейін
HSDPA (DL) деректер қызметі 14.4 Мбит/с дейін
HSUPA (UL) деректер қызметі 5.76 Мбит/с дейін
UMTS деректер қызметі 384 кбит/с дейін
EDGE деректер қызметі 236.8 кбит/с дейін
GPRS деректер қызметі 85.6 кбит/с дейін
LTE және UMTS негізіндегі PS доменінің деректер қызметі
SMS
microSD картасында сақталған деректерді ортақ пайдалану
Wi-Fi
WPS
Жылдам жүктеу
Plug and Play (PnP) (Қосу және ойнату (PnP))
IPv6 /IPv4 қос стегі
Ағымдағы SSID және Wi-Fi кілтін экранда көрсету
Кірістірілген DHCP сервері, DNS RELAY және NAT
Онлайн бағдарламалық құралды жаңарту
Трафик статистикасы
Стандартты Micro USB интерфейсі
TFT-LCD экраны
Windows XP, Windows Vista, Windows 7, MAC OS X 10.5, 10.6 және 10.7

Қосымша мүмкіндіктер

Қосымша мүмкіндіктер стандартты нұсқамен қолдау көрсетілмейтін немесе әдепкі бойынша өшірілген мүмкіндіктерді білдіреді. Бұл мүмкіндіктерді оператордың немесе тұтынушының талаптарына сәйкес реттеуге болады. E5776s-32-нің қосымша мүмкіндіктері төмендегідей:
LTE/3G/Wi-Fi автоматты түрде өшіру

Техникалық сипаттамалар

Аппараттық құрал

2-1 кесте Аппараттық құралдың сипаттамалары

Элемент	Сипаттамалар
Техникалық стандарт	WAN: LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	WLAN: IEEE 802.11b/g/n
Жұмыс жиілігі	LTE: FDD 2600/2100/1800/900/800 MHz
	DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
	EDGE/GPRS/GSM: 1900/1800/900/850 MHz
	WLAN: 2400–2452 MHz
Ішкі жад	256 MB флэш-жад және 128 MB жад
Максималды таратқыш қуаты	LTE: Power Class 3 анықтамасына сәйкес келеді
	UMTS: Power Class 3 анықтамасына сәйкес келеді
	WLAN	802.11b: 11 dBm
		802.11g: 10 dBm
		802.11n: 8 dBm
Қабылдағыштың сезімталдығы	LTE: 3GPP талаптарын растаңыз
	UMTS: 3GPP талаптарын растаңыз
	WLAN 802.11b: -76 dBm@11 Mbit/s
	WLAN 802.11g: -65 dBm@54 Mbit/s
	WLAN 802.11n: -64 dBm@65 Mbit/s
WLAN жылдамдығы	802.11b: 11 Mbit/s дейін
	802.11g: 54 Mbit/s дейін
	802.11n	HT20: MCS0–MCS7 қолдауы; 72.2 Mbit/s дейін. MCS8–MCS15 қолдауы; 144.4 Mbit/s дейін. HT40: MCS0–MCS7 қолдауы; 150 Mbit/s дейін. MCS8–MCS15 қолдауы; 300 Mbit/s дейін.
Максималды қуат тұтыну	5 W
Қуат көзі	AC: 100–240 V DC: 5 V, 2 A
Батарея	Түрі: Li (қайта зарядталатын және алынбайтын) Сыйымдылығы: 3.7 V, 3000 mAh Максималды жұмыс уақыты: 10 сағат (желіге байланысты) Максималды күту уақыты: 500 сағат (желіге байланысты)
Сыртқы интерфейстер	USB интерфейсі: Micro USB
	Стандартты microSD картасының интерфейсі
	SIM картасы: стандартты 6 істікшелі SIM картасының интерфейсі
	Сыртқы негізгі әртүрлілік антеннасының интерфейсі
Экран	TFT-LCD
пернелерді басу	Қуат қосқышы, WPS қосқышы, Reset қосқышы
Антенна	Кірістірілген LTE/UMTS/GSM негізгі әртүрлілік антеннасы
	Кірістірілген LTE/UMTS әртүрлілік антеннасы
	Кірістірілген WLAN антеннасы
Өлшемдері (D × W × H)	106.4 mm×66.0 mm×15.5 mm
Салмағы	< 150 g (батареяны қоса)
Температура	Жұмыс істеу: 0℃-ден +35℃-қа дейін
	Сақтау: -20℃-ден +60℃-қа дейін
Ылғалдылық	5%-дан 95%-ға дейін (конденсатсыз)

Бағдарламалық құрал

2-2 кесте Бағдарламалық құралдың сипаттамалары

Элемент	Сипаттама
SMS	Жазу/Жіберу/Қабылдау Ерекше ұзын хабарларды жіберу/қабылдау Сақтау: E5776s-32 ішкі жадында 500-ге дейін хабар сақтауға болады. Жаңа хабар туралы ескерту
Желілік қосылымды орнату	APN басқару: жасау, жою және өңдеу. Желілік қосылымды орнату
WLAN орнату	SSID хабар тарату және жасыру Ашық жүйе және ортақ кілтті аутентификация ASCII және HEX кілттері 64/128-биттік WEP шифрлау 256-биттік WPA-PSK және WPA2-PSK шифрлау TKIP және AES шифрлау алгоритмі TKIP және AES біріктірілген шифрлау алгоритмі Коэффициенттерді автоматты түрде реттеу STA күйін көрсету Wi-Fi-ды автоматты түрде өшіру WLAN MAC сүзгісі
Брандмауэрді орнату	Брандмауэр қосқышы LAN IP сүзгісі Виртуалды сервер DMZ қызметі UPnP қызметі WAN Ping блогы
NAT орнату	CONE NAT Симметриялы NAT VPN өткізу
DHCP орнату	DHCP серверін қосу және өшіру DHCP серверінің мекенжайлар пулын орнату DHCP жалға алу уақытын орнату
Бағдарламалық құралды орнату	Автоматты орнату (PnP) (Автоматты орнату (PnP))
LTE/3G/Wi-Fi автоматты түрде өшіру (қосымша)	LTE/3G немесе Wi-Fi арқылы WAN-ға кіру LTE/3G және Wi-Fi арасында автоматты түрде өшіру
IPv6/IPv4 қос стегі	DHCPv6/v4 сервері және клиенті DNSv6/v4 сервері және клиенті IPv6/v4 WAN мекенжайын көрсету
Басқа	Желілік қосылым параметрлері: Автоматты желіні таңдау және тіркеу Желіні қолмен таңдау және тіркеу
	Желі күйін көрсету: сигнал, оператордың атауы, жүйе режимі және т.б.
	Желілік қосылым түрлерін таңдау, мысалы: Тек LTE Тек 3G Авто
	PIN кодын басқару: PIN кодын іске қосу/өшіру, PIN кодын құлыптау, PIN кодын өзгерту, PUK кодын пайдалану арқылы құлыпты ашу.
Жүйелік талап	Windows XP, Windows Vista, Windows 7 Mac OS X 10.5, 10.6 және 10.7 Компьютеріңіздің аппараттық жүйесі ОС орнатылған нұсқасы үшін ұсынылған жүйелік талаптарға сәйкес келуі немесе одан асып түсуі керек

Қызметтер мен қосымшалар

Деректер қызметі

Сымсыз модем

E5776s-32 Wi-Fi қосылған кезде сымсыз модем ретінде пайдаланылуы мүмкін. Сіз тікелей әдепкі параметрлерді пайдалана аласыз (немесе E5776s-32 WEB бетінде APN конфигурациялаңыз) және сымсыз желі қосылымын орната аласыз. Содан кейін сіз Интернетке кіре аласыз.

Ең көбі он сымсыз пайдаланушы бір уақытта E5776s-32-ге кіре алады. Сіз WLAN-ды кіру нүктесі (AP) функциясымен орната аласыз.

3-1 сурет Wi-Fi арқылы көп құрылғыға кіру

3-2 сурет Бір уақытта Wi-Fi және USB арқылы көп құрылғыға кіру

USB модемі

E5776s-32 және компьютерді USB деректер кабелімен қосқаннан кейін, E5776s-32 драйвері компьютерге автоматты түрде орнатылады және веб-беттің сілтемесі компьютердің жұмыс үстелінде көрсетіледі. Сіз тікелей әдепкі параметрлерді пайдалана аласыз (немесе E5776s-32 WEB бетінде APN конфигурациялаңыз) және желі қосылымын орната аласыз. Содан кейін сіз электрондық поштаны жібере немесе қабылдай аласыз, сымсыз қосылым арқылы желіге кіре аласыз және сымсыз деректер арналары арқылы файлдарды жүктей аласыз.

3-3 сурет USB арқылы бір құрылғыға кіру

LTE/3G/Wi-Fi автоматты түрде түсіру (міндетті емес)

E5776S-32 сізге LTE/3G немесе Wi-Fi арқылы Интернетке кіруге мүмкіндік береді. Егер сіз E5776S-32-ді Wi-Fi хот-нүктесі бар аймақтарда, мысалы, әуежайда, кафеде, қонақ үйде немесе үйде пайдалансаңыз, E5776S-32 LTE/3G желілік трафик төлемдерін үнемдей отырып, автоматты түрде Wi-Fi қосылымына ауысады.

3-4 сурет LTE/3G/Wi-Fi автоматты түрде түсіру

SMS

E5776s-32 хабарлама жазуды/жіберуді/қабылдауды қолдайды. Сіз WEB беті арқылы хабарламаларды басқара аласыз, мысалы, кіріс жәшігі, шығыс жәшігі және жоба.

microSD картасы салынғаннан кейін, сіз картада деректерді сақтай аласыз немесе картада сақталған деректерді ортақ пайдалану үшін веб-басқару бетін пайдалана аласыз.

Жүйе архитектурасы

4-1 сурет Жүйе архитектурасы

Функционалдық модульдер

Радиожиілік модулі: Ол радиосигналдарды жібереді/қабылдайды және радиожиілік (RF) сигналдарын және негізгі жолақ сигналдарын модуляциялайды/демодуляциялайды
Негізгі жолақ сигналын өңдеу: Ол LTE/DC-HSPA+/HSPA+/UMTS/ EDGE/GPRS/GSM негізгі жолақты сандық сигналдарын өңдейді, соның ішінде:

Модуляциялау/Демодуляциялау
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM негізгі жолақ сигналдары
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM арнасын кодтау/декодтау

Төменгі қабат драйвері: Ол USB құрылғысын, Wi-Fi құрылғыларын, экранды, түймелерді, SIM картасын және microSD картасын қоса алғанда, перифериялық құрылғыларды басқарады.
Хаттамалар жиынтығы жүйесі: Ол
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM және TCP/IP хаттамаларын өңдейді.
Қолданба жүйесі: Ол SMS, PS домендік қызметі, Wi-Fi конфигурациясы, желілік қызмет, WEB қызметі және WEB бетін қоса алғанда, басқару жүйесін қамтамасыз етеді. Пайдаланушы WEB беті арқылы басқару параметрлерін орната алады.
Пайдаланушы интерфейсі: Ол экран мен түймелерді қоса алғанда, адам-компьютер өзара әрекеттесуін қамтамасыз етеді.

Қаптама тізімі

Бұл тарауда E5776s-32 қаптамасындағы элементтер сипатталған.

5-1 кесте E5776s-32 қаптама тізімі

Элемент	Саны	Ескертпелер
Mobile WiFi	1	Стандартты
Қайта зарядталатын батарея (алынып тасталмайтын, 3000 mAh)	1	Стандартты
USB Cable	1	Стандартты
Quick Start (Жылдам бастау)	1	Стандартты
Safety Information (Қауіпсіздік туралы ақпарат)	1	Стандартты
Power Adapter (Қуат адаптері)	1	Стандартты
Warranty Card (Кепілдік талоны)	1	Міндетті емес

Аббревиатуралар мен қысқартулар

3G	Үшінші буын
AES	Advanced Encryption Standard (Жетілдірілген шифрлау стандарты)
APN	access point name (кіру нүктесінің атауы)
ARPU	average revenue per user (бір пайдаланушыға шаққандағы орташа кіріс)
ASCII	American Standard Code for Information Interchange (Ақпарат алмасуға арналған американдық стандартты код)
DC-HSPA+	Dual Carrier High Speed Packet Access Plus (Қос тасымалдаушы жоғары жылдамдықты пакеттік кіру плюс)
DHCP	Dynamic Host Configuration Protocol (Динамикалық хост конфигурациясының хаттамасы)
DMZ	demilitarized zone (демилитаризацияланған аймақ)
DNS	Domain Name Server (Домендік атау сервері)
EDGE	Enhanced Data Rates for GSM Evolution (GSM эволюциясы үшін жақсартылған деректер жылдамдығы)
FDD	frequency division duplex (жиілікті бөлу дуплексі)
GPRS	General Packet Radio Service (Пакеттік радио байланысының жалпы қызметі)
GSM	Global System for Mobile Communications (Мобильді байланысқа арналған жаһандық жүйе)
HSPA+	High Speed Packet Access Plus (Жоғары жылдамдықты пакеттік кіру плюс)
HSUPA	High Speed Uplink Packet Access (Жоғары жылдамдықты жоғары сілтемелік пакеттік кіру)
HSDPA	High Speed Downlink Packet Access (Жоғары жылдамдықты төменгі сілтемелік пакеттік кіру)
IEEE	Institute of Electrical and Electronics Engineers (Электр және электроника инженерлері институты)
IP	Internet Protocol (Интернет хаттамасы)
LCD	Liquid Crystal Display (Сұйық кристалды дисплей)
LTE	Long Term Evolution (Ұзақ мерзімді эволюция)
MAC	Medium Access Control (Ортаға кіруді басқару)
Modem	Modulator Demodulator (Модулятор Демодулятор)
NAT	Network Address Translation (Желілік мекенжайды түрлендіру)
OS	Operating System (Операциялық жүйе)
PC	personal computer (дербес компьютер)
PIN	personal identification number (дербес сәйкестендіру нөмірі)
PnP	Plug and Play (Қосу және ойнату)
PS	packet switched (пакеттік коммутация)
PUK	PIN unblocking key (PIN құлпын ашу кілті)
SIM	subscriber identity module (жазылушының сәйкестік модулі)
SMS	short messaging service (қысқа хабарлама қызметі)
SOHO	small office home office (шағын кеңсе үй кеңсесі)
SSID	Service Set Identifier (Қызмет көрсету жинағының идентификаторы)
TFT	Thin Film Transistor (Жұқа қабыршақты транзистор)
TKIP	Temporal Key Integrity Protocol (Уақытша кілт тұтастығының хаттамасы)
UMTS	Universal Mobile Telecommunications System (Мобильді телекоммуникациялардың әмбебап жүйесі)
UPnP	Universal Plug and Play (Әмбебап қосу және ойнату)
USB	Universal Serial Bus (Әмбебап тізбектік шина)
WAN	wireless area network (сымсыз аймақтық желі)
WEP	wired equivalent privacy (сымды эквивалентті құпиялылық)
Wi-Fi	Wireless Fidelity (Сымсыз дәлдік)
WLAN	wireless local area network (сымсыз жергілікті желі)
WPA	Wi-Fi Protected Access (Wi-Fi қорғалған кіру)
