Pregled

HUAWEI E5776s-32 Mobile WiFi (v nadaljevanju E5776s-32) je mobilna dostopna točka za hiter paketni dostop. Je večnačinski brezžični terminal za SOHO (majhne pisarne in domače pisarne) in poslovne strokovnjake. Podpira:

LTE: FDD 2600/2100/1800/900/800 MHz
DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
EDGE/GPRS/GSM: 1900/1800/900/850 MHz

E5776s-32 podpira naslednje standarde:

Long Term Evolution (LTE) (dolgoročna evolucija (LTE))
Dual Carrier High Speed Packet Access Plus (DC-HSPA+) (dvojni nosilec za hitri paketni dostop plus (DC-HSPA+))
High Speed Packet Access Plus (HSPA+) (hitri paketni dostop plus (HSPA+))
High Speed Uplink Packet Access (HSUPA) (hitri paketni dostop za prenos podatkov (HSUPA))
High Speed Downlink Packet Access (HSDPA) (hitri paketni dostop za prenos podatkov (HSDPA))
Universal Mobile Telecommunications System (UMTS) (univerzalni mobilni telekomunikacijski sistem (UMTS))
Enhanced Data rates for Global Evolution (EDGE) (izboljšane hitrosti prenosa podatkov za globalno evolucijo (EDGE))
General Packet Radio Service (GPRS) (splošna paketna radijska storitev (GPRS))
Global System for Mobile communications (GSM) (globalni sistem za mobilne komunikacije (GSM))

E5776s-32 ponuja naslednje storitve:

Visokohitrostna LTE paketna podatkovna storitev do 150 Mbit/s
Visokohitrostna DC-HSPA+ paketna podatkovna storitev do 43,2 Mbit/s
Visokohitrostna HSPA+ paketna podatkovna storitev do 21,6 Mbit/s
Visokohitrostna HSPA (HSUPA/HSDPA)/UMTS paketna podatkovna storitev do 14,4 Mbit/s
EDGE/GPRS paketna podatkovna storitev do 236,8 kbit/s
Short Message Service (SMS) (storitev kratkih sporočil (SMS))

E5776s-32 lahko povežete z Wi-Fi ali z USB vmesnikom računalnika. Na območju storitev omrežja LTE/DC-HSPA+/HSPA+/HSPA/UMTS ali EDGE/GPRS/GSM lahko brezžično brskate po internetu in pošiljate/prejemate sporočila/e-pošto. E5776s-32 je hiter, zanesljiv in enostaven za uporabo. Tako lahko mobilni uporabniki izkusijo številne nove funkcije in storitve z E5776s-32. Te funkcije in storitve bodo omogočile velikemu številu uporabnikov uporabo E5776s-32, povprečni prihodek na uporabnika (ARPU) operaterjev pa se bo znatno povečal.

Pregled

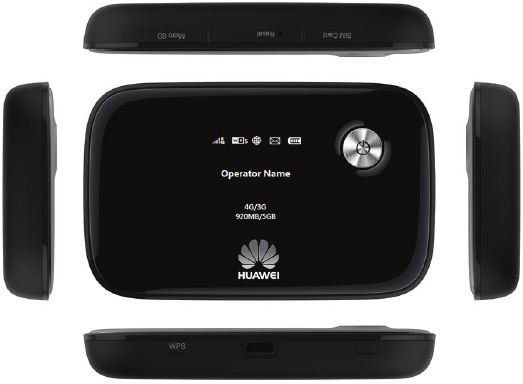

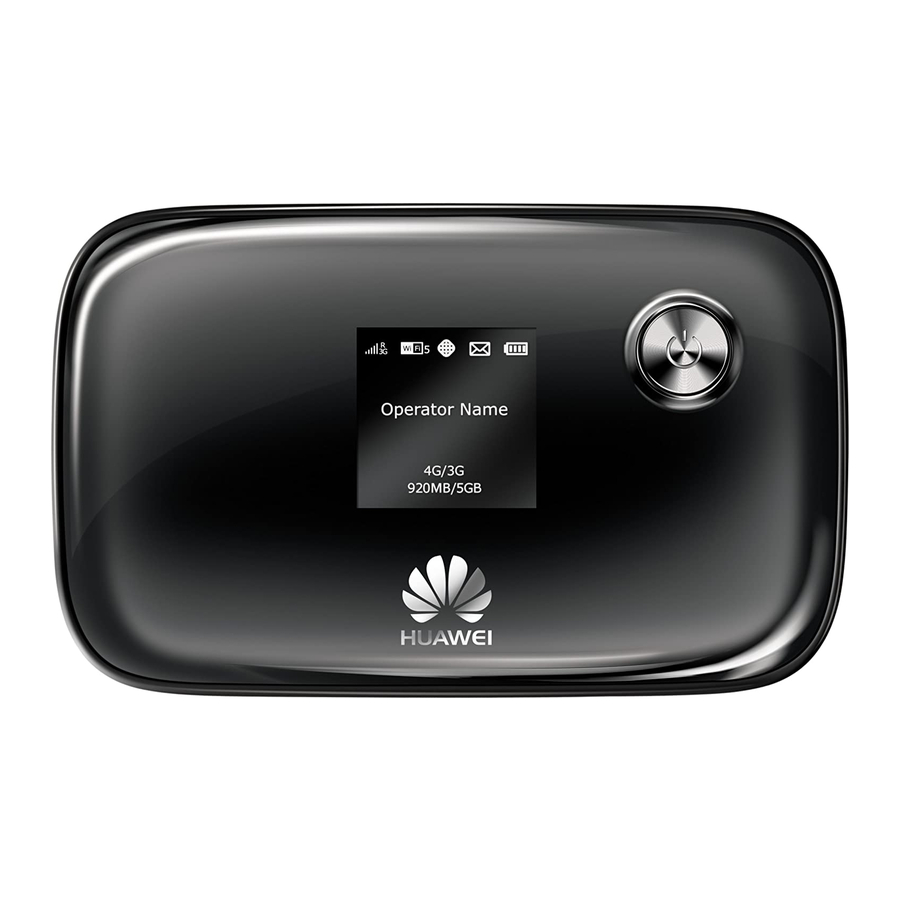

Slika 1-1 Profil E5776s-32

Značilnosti

Glavne značilnosti

E5776s-32 podpira predvsem naslednje značilnosti:

LTE (DL) podatkovna storitev do 150 Mbit/s
LTE (UL) podatkovna storitev do 50 Mbit/s
DC-HSPA+ (DL) podatkovna storitev do 43,2 Mbit/s
DC-HSPA+ (UL) podatkovna storitev do 5,76 Mbit/s
HSPA+ (DL) podatkovna storitev do 21,6 Mbit/s
HSPA+ (UL) podatkovna storitev do 5,76 Mbit/s
HSDPA (DL) podatkovna storitev do 14,4 Mbit/s
HSUPA (UL) podatkovna storitev do 5,76 Mbit/s
UMTS podatkovna storitev do 384 kbit/s
EDGE podatkovna storitev do 236,8 kbit/s
GPRS podatkovna storitev do 85,6 kbit/s
PS domenska podatkovna storitev, ki temelji na LTE in UMTS
SMS
Deljenje podatkov, shranjenih na kartici microSD
Wi-Fi
WPS
Hitri zagon
Plug and Play (PnP)
Dvojni sklad IPv6 /IPv4
Prikaz trenutnega SSID in ključa Wi-Fi na zaslonu
Vgrajen strežnik DHCP, DNS RELAY in NAT
Spletna nadgradnja programske opreme
Statistika prometa
Standardni vmesnik Micro USB
Zaslon TFT-LCD
Windows XP, Windows Vista, Windows 7, MAC OS X 10.5, 10.6 in 10.7

Izbirne značilnosti

Izbirne značilnosti se nanašajo na značilnosti, ki jih standardna različica ne podpira ali so privzeto onemogočene. Te značilnosti je mogoče prilagoditi glede na zahteve operaterja ali stranke. Izbirne značilnosti E5776s-32 so naslednje:
Samodejni preklop LTE/3G/Wi-Fi

Tehnične specifikacije

Strojna oprema

Tabela 2-1 Specifikacije strojne opreme

Element	Specifikacije
Tehnični standard	WAN: LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	WLAN: IEEE 802.11b/g/n
Delovna frekvenca	LTE: FDD 2600/2100/1800/900/800 MHz
	DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
	EDGE/GPRS/GSM: 1900/1800/900/850 MHz
	WLAN: 2400–2452 MHz
Notranji pomnilnik	256 MB bliskovnega pomnilnika in 128 MB pomnilnika
Največja moč oddajnika	LTE: Skladno z definicijo močnostnega razreda 3
	UMTS: Skladno z definicijo močnostnega razreda 3
	WLAN	802.11b: 11 dBm
		802.11g: 10 dBm
		802.11n: 8 dBm
Občutljivost sprejemnika	LTE: Potrditev zahtev 3GPP
	UMTS: Potrditev zahtev 3GPP
	WLAN 802.11b: -76 dBm@11 Mbit/s
	WLAN 802.11g: -65 dBm@54 Mbit/s
	WLAN 802.11n: -64 dBm@65 Mbit/s
Hitrost WLAN	802.11b: Do 11 Mbit/s
	802.11g: Do 54 Mbit/s
	802.11n	HT20: Podpira MCS0–MCS7; Do 72,2 Mbit/s. Podpira MCS8–MCS15; Do 144,4 Mbit/s. HT40: Podpira MCS0–MCS7; Do 150 Mbit/s. Podpira MCS8–MCS15; Do 300 Mbit/s.
Največja poraba energije	5 W
Napajanje	AC: 100–240 V DC: 5 V, 2 A
Baterija	Vrsta: Li (polnilna in ne odstranljiva) Kapaciteta: 3,7 V, 3000 mAh Najdaljši čas delovanja: 10 ur (odvisno od omrežja) Najdaljši čas pripravljenosti: 500 ur (odvisno od omrežja)
Zunanji vmesniki	Vmesnik USB: Micro USB
	Standardni vmesnik za kartico microSD
	SIM kartica: standardni 6-pinski vmesnik za kartico SIM
	Zunanji glavni antenski vmesnik za raznolikost
Zaslon	TFT-LCD
Pritisk tipke	Stikalo za vklop, stikalo WPS, stikalo za ponastavitev
Antena	Vgrajena glavna antenska raznolikost LTE/UMTS/GSM
	Vgrajena antenska raznolikost LTE/UMTS
	Vgrajena antena WLAN
Dimenzije (D × Š × V)	106,4 mm×66,0 mm×15,5 mm
Teža	< 150 g (vključno z baterijo)
Temperatura	Delovanje: 0℃ do +35℃
	Shranjevanje: -20℃ do +60℃
Vlažnost	5% do 95% (brez kondenzacije)

Programska oprema

Tabela 2-2 Specifikacije programske opreme

Element	Opis
SMS	Pisanje/Pošiljanje/Prejemanje Pošiljanje/Prejemanje izjemno dolgih sporočil Shranjevanje: V notranjem pomnilniku E5776s-32 je mogoče shraniti do 500 sporočil. Poziv za novo sporočilo
Nastavitev omrežne povezave	Upravljanje APN: ustvarjanje, brisanje in urejanje. Nastavitev omrežne povezave
Nastavitev WLAN	Oddajanje in skrivanje SSID Odprt sistem in preverjanje pristnosti s skupnim ključem Ključi ASCII in HEX 64/128-bitno šifriranje WEP 256-bitno šifriranje WPA-PSK in WPA2-PSK Algoritem šifriranja TKIP in AES Integriran algoritem šifriranja TKIP in AES Samodejna prilagoditev razmerij Prikaz stanja STA Samodejni izklop Wi-Fi Filter WLAN MAC
Nastavitev požarnega zidu	Stikalo požarnega zidu Filter IP LAN Navidezni strežnik Storitev DMZ Storitev UPnP Blokiranje WAN Ping
Nastavitev NAT	CONE NAT Simetrični NAT Prehod VPN
Nastavitev DHCP	Omogočanje in onemogočanje strežnika DHCP Nastavitev nabora naslovov strežnika DHCP Nastavitev časa zakupa DHCP
Namestitev programske opreme	Samodejna namestitev (PnP)
Samodejni preklop LTE/3G/Wi-Fi (izbirno)	Dostop do WAN prek LTE/3G ali Wi-Fi Samodejni preklop med LTE/3G in Wi-Fi
Dvojni sklad IPv6/IPv4	Strežnik in odjemalec DHCPv6/v4 Strežnik in odjemalec DNSv6/v4 Prikaz naslova WAN IPv6/v4
Drugo	Nastavitve omrežne povezave: Samodejna izbira in registracija omrežja Ročna izbira in registracija omrežja
	Prikaz stanja omrežja: signal, ime operaterja, način sistema itd.
	Izbira vrst omrežne povezave, na primer: Samo LTE Samo 3G Samodejno
	Upravljanje PIN: aktiviranje/deaktiviranje PIN, zaklepanje PIN, spreminjanje PIN, odklepanje z uporabo PUK.
Sistemske zahteve	Windows XP, Windows Vista, Windows 7 Mac OS X 10.5, 10.6 in 10.7 Strojna oprema vašega računalnika mora izpolnjevati ali presegati priporočene sistemske zahteve za nameščeno različico operacijskega sistema

Storitve in aplikacije

Podatkovna storitev

Brezžični modem

E5776s-32 se lahko uporablja kot brezžični modem, ko je Wi-Fi omogočen. Lahko neposredno uporabite privzete nastavitve (ali konfigurirate APN na spletni strani E5776s-32) in vzpostavite brezžično omrežno povezavo. Nato lahko dostopate do interneta.

Največ deset brezžičnih uporabnikov lahko hkrati dostopa do E5776s-32. WLAN lahko nastavite s funkcijo dostopne točke (AP).

Slika 3-1 Dostop več naprav prek Wi-Fi

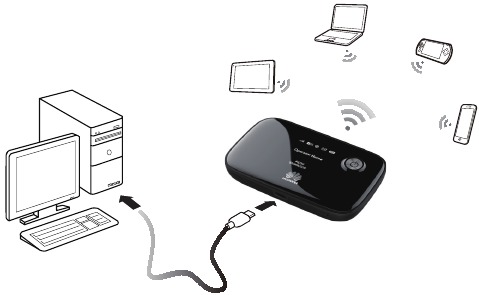

Slika 3-2 Dostop več naprav prek Wi-Fi in USB hkrati

USB modem

Ko povežete E5776s-32 in PC z USB podatkovnim kablom, se gonilnik E5776s-32 samodejno namesti na PC in bližnjica spletne strani se prikaže na namizju PC. Lahko neposredno uporabite privzete nastavitve (ali konfigurirate APN na spletni strani E5776s-32) in vzpostavite omrežno povezavo. Nato lahko pošiljate ali prejemate e-pošto, dostopate do omrežja prek brezžične povezave in prenašate datoteke prek brezžičnih podatkovnih kanalov.

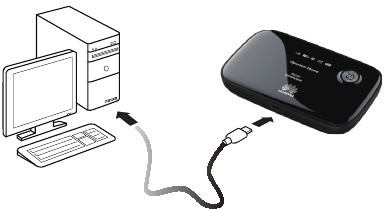

Slika 3-3 Dostop ene naprave prek USB

Samodejni preklop LTE/3G/Wi-Fi (izbirno)

E5776S-32 vam omogoča dostop do interneta prek LTE/3G ali Wi-Fi. Ko uporabljate E5776S-32 na območjih z Wi-Fi vročo točko, na primer na letališču, v kavarni, hotelu ali vašem domu, E5776S-32 samodejno preklopi na Wi-Fi povezavo, kar prihrani stroške prometa omrežja LTE/3G.

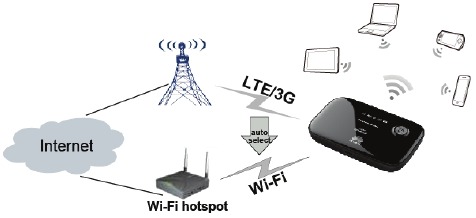

Slika 3-4 Samodejni preklop LTE/3G/Wi-Fi

SMS

E5776s-32 podpira pisanje/pošiljanje/prejemanje sporočil. Sporočila lahko upravljate prek spletne strani, na primer prejeto, poslano in osnutek.

Ko je kartica microSD vstavljena, lahko shranjujete podatke na kartico ali uporabite spletno stran za upravljanje za deljenje podatkov, shranjenih na kartici.

Sistemska arhitektura

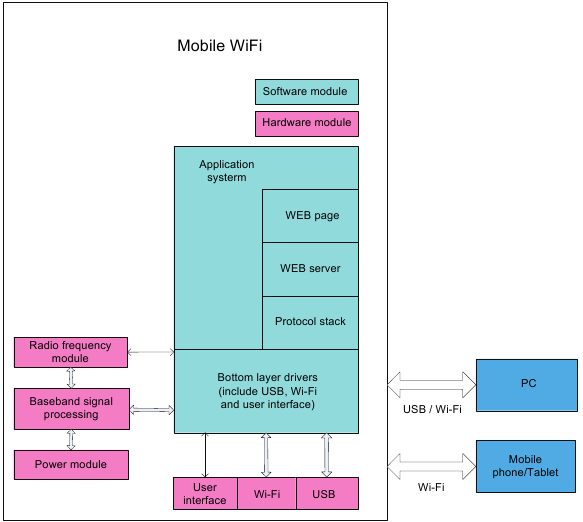

Slika 4-1 Sistemska arhitektura

Funkcionalni moduli

Radiofrekvenčni modul: Pošilja/sprejema radijske signale in modulira/demodulira radiofrekvenčne (RF) signale in signale osnovnega pasu
Obdelava signalov osnovnega pasu: Obdeluje digitalne signale osnovnega pasu LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM, vključno z:

Modulacija/Demodulacija
Signali osnovnega pasu LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM
Kodiranje/Dekodiranje kanala LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM

Gonilnik spodnje plasti: Poganja periferne naprave, vključno z USB napravo, Wi-Fi napravami, zaslonom, gumbi, kartico SIM in kartico microSD.
Sistem protokolnega sklada: Obdeluje protokole
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM in TCP/IP.
Aplikacijski sistem: Zagotavlja sistem upravljanja, vključno z SMS, storitvijo domene PS, konfiguracijo Wi-Fi, omrežno storitvijo, spletno storitvijo in spletno stranjo. Uporabnik lahko nastavi parametre upravljanja s spletno stranjo.
Uporabniški vmesnik: Zagotavlja interakcijo človek-računalnik, vključno z zaslonom in gumbi.

Seznam pakiranja

To poglavje opisuje elemente, ki jih vsebuje paket E5776s-32.

Tabela 5-1 Seznam pakiranja E5776s-32

Artikel	Količina	Opombe
Mobile WiFi	1	Standard
Polnilna baterija (neodstranljiva, 3000 mAh)	1	Standard
USB kabel	1	Standard
Hitri začetek	1	Standard
Varnostne informacije	1	Standard
Napajalnik	1	Standard
Garancijski list	1	Izbirno

Okrajšave in kratice

3G	Tretja generacija
AES	Advanced Encryption Standard
APN	access point name
ARPU	average revenue per user
ASCII	American Standard Code for Information Interchange
DC-HSPA+	Dual Carrier High Speed Packet Access Plus
DHCP	Dynamic Host Configuration Protocol
DMZ	demilitarized zone
DNS	Domain Name Server
EDGE	Enhanced Data Rates for GSM Evolution
FDD	frequency division duplex
GPRS	General Packet Radio Service
GSM	Global System for Mobile Communications
HSPA+	High Speed Packet Access Plus
HSUPA	High Speed Uplink Packet Access
HSDPA	High Speed Downlink Packet Access
IEEE	Institute of Electrical and Electronics Engineers
IP	Internet Protocol
LCD	Liquid Crystal Display
LTE	Long Term Evolution
MAC	Medium Access Control
Modem	Modulator Demodulator
NAT	Network Address Translation
OS	Operating System
PC	personal computer
PIN	personal identification number
PnP	Plug and Play
PS	packet switched
PUK	PIN unblocking key
SIM	subscriber identity module
SMS	short messaging service
SOHO	small office home office
SSID	Service Set Identifier
TFT	Thin Film Transistor
TKIP	Temporal Key Integrity Protocol
UMTS	Universal Mobile Telecommunications System
UPnP	Universal Plug and Play
USB	Universal Serial Bus
WAN	wireless area network
WEP	wired equivalent privacy
Wi-Fi	Wireless Fidelity
WLAN	wireless local area network
WPA	Wi-Fi Protected Access
