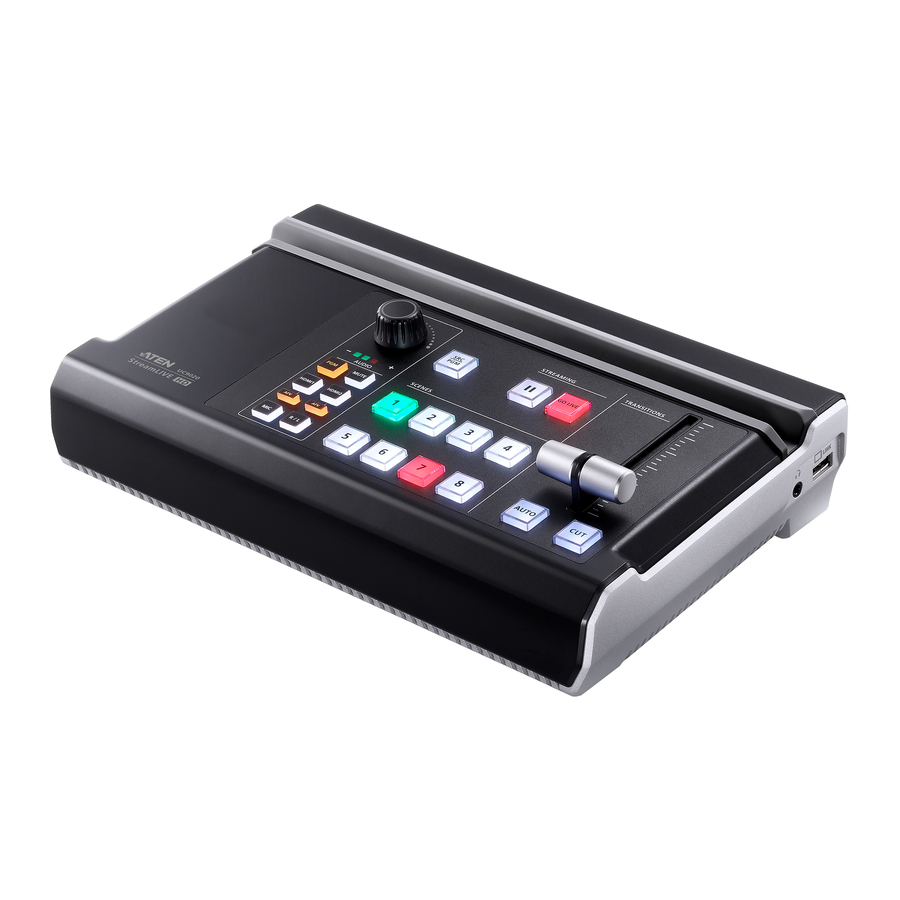

ATEN UC9020 - Ръководство за бърз старт на многоканален AV миксер

Преглед на хардуера

Изглед отгоре

1. Контрол на нивото на звука (Audio Level Control)
2. Поставка за iPad (iPad Stand)
3. Селектор за изглед SRC / PGM (SRC / PGM View Selector)
4. Контрол на поточно предаване (Stream Control)
5. Контрол на преходите с T-Bar (Transition Control with T-Bar)
6. Селектор на сцени (Scenes Selector)

Изглед отзад

1. Изходен порт SRC / PGM (SRC / PGM Output Port)
2. 4K HDMI Loop out порт / 4K HDMI входен порт (4K HDMI Loop out Port / 4K HDMI Input Port)
3. 1080P видео входен порт (1080P Video Input Port)
4. Ethernet порт (Ethernet Port)
5. USB 3.2 Gen1 Type-A порт (USB 3.2 Gen1 Type-A Port)
6. RCA Line In порт / MIC In порт (RCA Line In Port / MIC In Port)
7. AC захранващ контакт (AC Power Socket)

Изглед отстрани

1. iPad Link порт (само за данни) (iPad Link Port (Data only))
2. 3.5mm жак за аудио монитор (3.5mm Audio Monitor Jack)

Системни изисквания

• Ethernet връзка (Ethernet Connection)
• iPad Pro (3-то поколение или по-нов) с iOS 11 или по-нова версия
• Следният iPad с iOS 11 или по-нова версия
  • iPad Pro (1-во/2-ро поколение) (iPad Pro (1st/2nd Gen))
  • iPad (5-то поколение или по-нов) (iPad (5th Gen or later))
  • iPad Air (3-то поколение или по-нов) (iPad Air (3rd Gen or later))
  • iPad Mini (5-то поколение или по-нов) (iPad Mini (5th Gen or later))

Инсталиране на хардуера

1. Включете захранващия кабел и изчакайте да завърши светлинната последователност за зареждане на устройството (клавиш за сцени) (Scenes Key).


2. Свържете HDMI видео източника тук.


3. Свържете микрофона или друг аудио източник съответно.


4. (По избор) Свържете HDMI изходния кабел, ако е необходимо:
   1. Свържете HDMI дисплея към изходния порт SRC/PGM (SRC/PGM Output Port).
   2. Свържете HDMI дисплея към Loop Out порта (Loop Out Port).


5. Свържете Ethernet кабел тук за достъп до интернет. Необходима е допълнителна мрежова настройка чрез iPad, преди да щракнете върху бутона GO LIVE (предаване на живо) за поточно предаване на живо.


6. Свържете вашия iPad към iPad Link порта (iPad Link Port) за целите на управление. *


*Забележка: За iPad с USB-C конектор (USB-C connector), просто свържете USB-A към USB-C кабела към UC9020. Или използвайте USB-A към USB-A кабела заедно с Apple Lightning USB 3 адаптер (не е включен, може да е необходима допълнителна покупка) към iPad с lightning конектора.

Инсталиране на софтуера

Изтеглете приложението ATEN OnAir App от App Store и го инсталирайте на iPad.

Забележка: ATEN OnAir App е контролен панел, предназначен за UC9020 за наблюдение на програмните резултати, редактиране на сцени и извършване на промени в настройките за поточно предаване.

Щракнете, за да отворите приложението ATEN OnAir App и урокът ще бъде подканен за първи път, когато отворите приложението ATEN OnAir App. Този урок ще ви преведе през процеса на работа с приложението ATEN OnAir App с UC9020.

За да стартирате урока отново, щракнете върху менюто в горния ляв ъгъл и изберете .

Операция

АУДИО

Направете аудио настройка, като изберете различен аудио източник и използвате контрола за сила на звука (Volume Control), за да регулирате.

ПОТОЧНО ПРЕДАВАНЕ

Бутон SRC/PGM (SRC/PGM Pushbutton), натиснете го, за да превключвате между източници или програмно видео съдържание, което да се показва.

Натиснете бутона GO LIVE (предаване на живо), за да предавате поточно видео съдържанието си на живо, и натиснете за да спрете.

СЦЕНИ

Изберете различни сцени, които да се показват, когато се появи червеният светодиод, това означава, че текущата сцена се показва, а зеленият светодиод означава, че е в PRV режим.

ПРЕХОДИ

Използвайте T-bar (T-bar), за да регулирате преходите, натиснете AUTO (автоматично) и CUT (изрязване), за да превключвате видео и аудио съдържание.

Възпроизвеждане на локален видео файл

UC9020 приема HDMI и видео източници, които не са защитени с HDCP.

Ако вашият видео вход от камера/видеокамера за потребителски клас

• поддържа Clean HDMI Output (чист HDMI изход), той може да осигури най-доброто видео оформление.
• не поддържа Clean HDMI Output (чист HDMI изход), използвайте инструменти за преоразмеряване/изрязване, за да избегнете припокриващи се области (между видеото и GUI)

Поддръжка на микрофон

Използвайте 6.35mm конектори/адаптери.

Тъй като UC9020 не осигурява +48V фантомно захранване, кондензаторните микрофони изискват допълнително захранване, за да поддържат нормална работа. Можете да използвате фантомно захранване/адаптер, аудио интерфейс или предусилвател за микрофон.

Бележка за поддръжка и документация

Цялата информация, документация, фърмуер, софтуерни помощни програми и спецификации, съдържащи се в този пакет, подлежат на промяна без предварително уведомление от производителя. За да намалим въздействието на нашите продукти върху околната среда, документацията и софтуерът на ATEN могат да бъдат намерени онлайн на http://www.aten.com/download/

Техническа поддръжка

www.aten.com/support

Сканирайте за повече информация

Уебсайт на ATEN

Ръководство за потребителя

EMC информация

ДЕКЛАРАЦИЯ ЗА СМУЩЕНИЯ НА ФЕДЕРАЛНАТА КОМИСИЯ ПО КОМУНИКАЦИИ (FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE):

Това оборудване е тествано и е установено, че отговаря на ограниченията за цифрово устройство от клас A, съгласно част 15 от правилата на FCC. Тези ограничения са предназначени да осигурят разумна защита срещу вредни смущения, когато оборудването се експлоатира в търговска среда. Това оборудване генерира, използва и може да излъчва радиочестотна енергия и, ако не е инсталирано и използвано в съответствие с ръководството за употреба, може да причини вредни смущения в радиокомуникациите. Работата с това оборудване в жилищен район е вероятно да причини вредни смущения, в който случай от потребителя ще се изисква да коригира смущенията за своя сметка.

FCC предпазни мерки: Всякакви промени или модификации, които не са изрично одобрени от страната, отговорна за съответствието, могат да анулират правото на потребителя да експлоатира това оборудване.

Работата с това оборудване в жилищна среда може да причини радиосмущения.

Това устройство отговаря на част 15 от правилата на FCC. Работата е предмет на следните две условия:

1. това устройство не може да причинява вредни смущения и
2. това устройство трябва да приема всякакви получени смущения, включително смущения, които могат да причинят нежелана работа.

© Авторско право 2020 ATEN^® International Co., Ltd.

ATEN и логото на ATEN са търговски марки на ATEN International Co., Ltd. Всички права запазени. Всички други търговски марки са собственост на съответните им собственици.

Номер на частта PAPE-1223-R91G Дата на отпечатване: 06/2020
