Guia de Início Rápido do Misturador AV Multicanal ATEN UC9020

Análise do Hardware

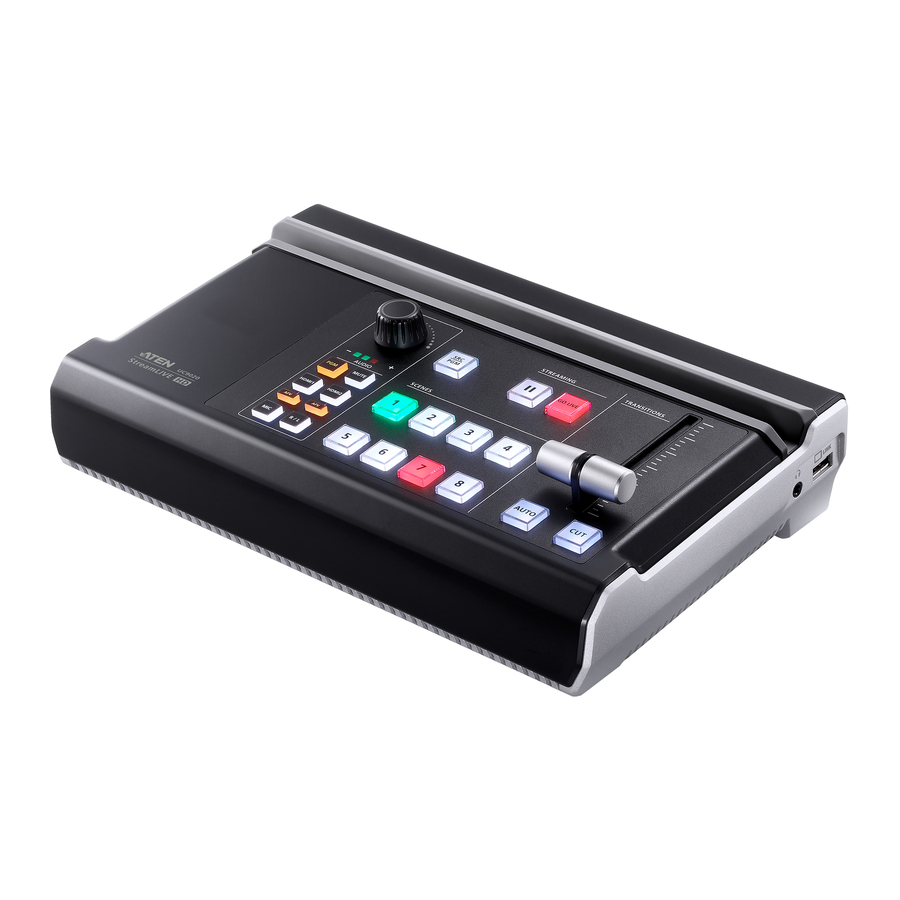

Vista Superior

1. Controlo do Nível de Áudio
2. Suporte para iPad
3. Seletor de Visualização SRC / PGM
4. Controlo de Transmissão
5. Controlo de Transição com Barra em T
6. Seletor de Cenas

Vista Traseira

1. Porta de Saída SRC / PGM
2. Porta de Saída 4K HDMI Loop / Porta de Entrada 4K HDMI
3. Porta de Entrada de Vídeo 1080P
4. Porta Ethernet
5. Porta USB 3.2 Gen1 Tipo-A
6. Porta de Entrada de Linha RCA / Porta de Entrada MIC
7. Tomada de Alimentação CA

Vista Lateral

1. Porta de Ligação iPad (Apenas Dados)
2. Jack de Monitor de Áudio de 3,5 mm

Requisitos do Sistema

• Ligação Ethernet
• iPad Pro (3ª Geração ou posterior) com iOS 11 ou posterior
• O seguinte iPad com iOS 11 ou posterior
  • iPad Pro (1ª/2ª Geração)
  • iPad (5ª Geração ou posterior)
  • iPad Air (3ª Geração ou posterior)
  • iPad Mini (5ª Geração ou posterior)

Instalação do Hardware

1. Ligue o cabo de alimentação CA e aguarde que a sequência luminosa de arranque do dispositivo (Tecla de Cenas) termine.


2. Ligue aqui a fonte de vídeo HDMI.


3. Ligue o microfone ou qualquer outra fonte de áudio respetivamente.


4. (Opcional) Ligue o cabo de Saída HDMI, se necessário:
   1. Ligue o ecrã HDMI à Porta de Saída SRC/PGM.
   2. Ligue o ecrã HDMI à Porta Loop Out.


5. Ligue aqui um cabo Ethernet para acesso à Internet. Necessita de configuração de rede adicional através do iPad antes de clicar no Botão GO LIVE (transmitir ao vivo) para transmissão ao vivo.


6. Ligue o seu iPad à Porta de Ligação iPad para fins de controlo. *


*Nota: Para iPad com conector USB-C, basta ligar o cabo USB-A para USB-C ao UC9020. Ou use o cabo USB-A para USB-A juntamente com um Adaptador Apple Lightning USB 3 (não incluído, pode necessitar de compra adicional) para iPad com o conector lightning.

Instalação do Software

Descarregue a aplicação ATEN OnAir da App Store e instale-a no iPad.

Nota: A aplicação ATEN OnAir é um painel de controlo concebido para o UC9020 para monitorizar os resultados do programa, editar cenas e fazer alterações nas definições de transmissão.

Clique para abrir a aplicação ATEN OnAir e o Tutorial será solicitado pela primeira vez quando abrir a aplicação ATEN OnAir. Este tutorial irá guiá-lo através do processo de como operar a aplicação ATEN OnAir com o UC9020.

Para executar o Tutorial novamente, clique no Menu no canto superior esquerdo e selecione .

Operação

ÁUDIO

Faça o ajuste de áudio escolhendo uma fonte de áudio diferente e use o Volume Control (controlo de volume) para ajustar.

TRANSMISSÃO

Botão de pressão SRC/PGM, pressione-o para alternar entre as Fontes ou o conteúdo de vídeo do Programa a ser exibido.

Pressione o botão de pressão GO LIVE (transmitir ao vivo) para transmitir ao vivo o seu conteúdo de vídeo e pressione para parar.

CENAS

Escolha diferentes cenas para serem exibidas, quando o LED vermelho aparece, significa que a cena atual está a ser exibida e o LED verde significa que está no modo PRV.

TRANSIÇÕES

Use a barra em T para ajustar as transições, pressione AUTO (automático) e CUT (cortar) para alternar o conteúdo de vídeo e áudio.

Reprodução de Ficheiro de Vídeo Local

O UC9020 aceita fontes de vídeo HDMI e não protegidas por HDCP.

Se a sua entrada de vídeo de câmara/camcorder de nível de consumidor

• suportar Clean HDMI Output (saída HDMI limpa), pode fornecer o melhor layout de vídeo.
• não suportar Clean HDMI Output (saída HDMI limpa), use a(s) ferramenta(s) de redimensionamento/corte para evitar áreas sobrepostas (entre o vídeo e o GUI)

Suporte para Microfone

Use conectores/adaptadores de 6,35 mm.

Como o UC9020 não fornece alimentação fantasma de +48V, os microfones de condensador requerem uma fonte de alimentação adicional para manter as operações normais. Pode usar fonte de alimentação/adaptador fantasma, interface de áudio ou pré-amplificador de microfone.

Aviso de Suporte e Documentação

Todas as informações, documentação, firmware, utilitários de software e especificações contidas neste pacote estão sujeitas a alterações sem notificação prévia pelo fabricante. Para reduzir o impacto ambiental dos nossos produtos, a documentação e o software da ATEN podem ser encontrados online em http://www.aten.com/download/
