ATEN UC9020 - Көп арналы AV араластырғышын жылдам іске қосу нұсқаулығы

Аппараттық құралға шолу

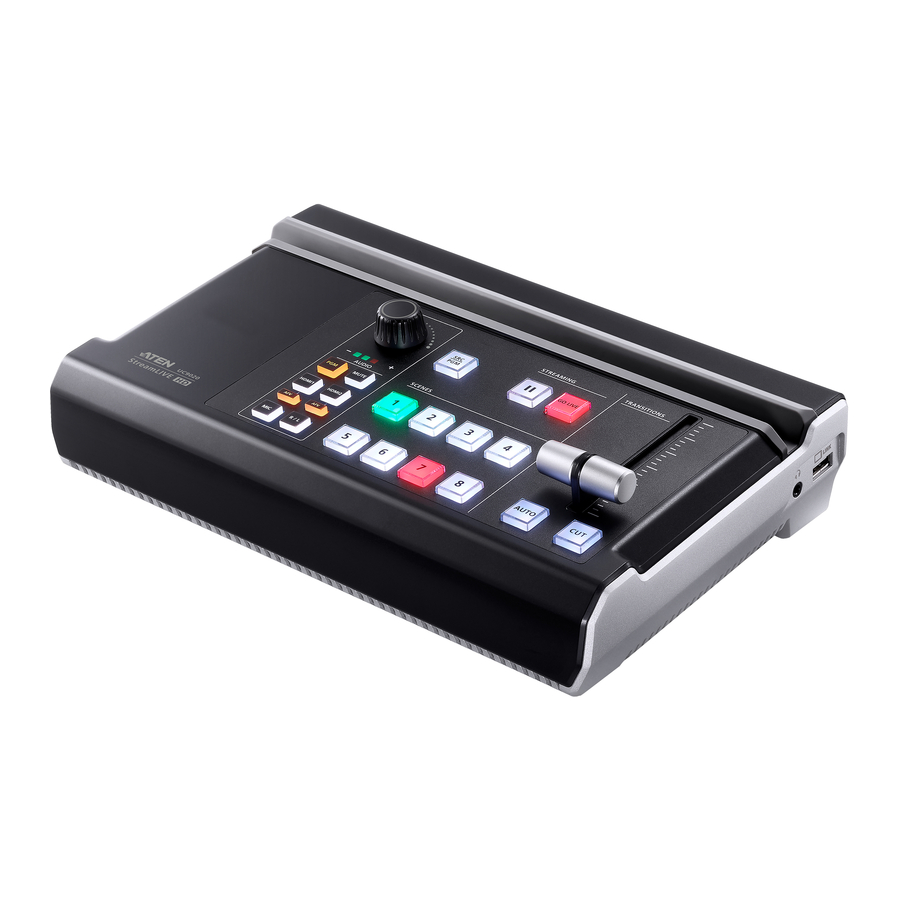

Жоғарғы көрініс

1. Дыбыс деңгейін басқару
2. iPad тірегі
3. SRC / PGM көрінісін таңдау құралы
4. Ағынды басқару
5. T-Bar көмегімен ауысуды басқару
6. Көріністерді таңдау құралы

Артқы көрініс

1. SRC / PGM шығыс порты
2. 4K HDMI Loop out порты / 4K HDMI кіріс порты
3. 1080P бейне кіріс порты
4. Ethernet порты
5. USB 3.2 Gen1 Type-A порты
6. RCA Line In порты / MIC In порты
7. AC қуат розеткасы

Бүйір көрініс

1. iPad Link порты (тек деректер)
2. 3,5 мм дыбыс мониторының ұясы

Жүйелік талаптар

• Ethernet қосылымы
• iOS 11 немесе одан кейінгі нұсқасы бар iPad Pro (3-ші буын немесе одан кейінгі)
• iOS 11 немесе одан кейінгі нұсқасы бар келесі iPad
  • iPad Pro (1-ші/2-ші буын)
  • iPad (5-ші буын немесе одан кейінгі)
  • iPad Air (3-ші буын немесе одан кейінгі)
  • iPad Mini (5-ші буын немесе одан кейінгі)

Аппараттық құралды орнату

1. AC қуат сымын қосыңыз және құрылғының жүктелу жарық тізбегі (Scenes Key) аяқталғанын күтіңіз.


2. HDMI бейне көзін осында қосыңыз.


3. Микрофонды немесе кез келген басқа дыбыс көзін сәйкесінше қосыңыз.


4. (Қосымша) Қажет болса, HDMI шығыс кабелін қосыңыз:
   1. HDMI дисплейін SRC/PGM шығыс портына қосыңыз.
   2. HDMI дисплейін Loop Out портына қосыңыз.


5. Интернетке қосылу үшін Ethernet кабелін осында қосыңыз. Тікелей трансляция үшін GO LIVE (ТІКЕЛЕЙ ЭФИРГЕ ШЫҒУ) батырмасын басудан бұрын iPad арқылы қосымша желілік параметр қажет.


6. Басқару мақсатында iPad-ты iPad Link портына қосыңыз. *


*Ескертпе: USB-C қосқышы бар iPad үшін USB-A-дан USB-C кабелін UC9020-ға қосыңыз. Немесе USB-A-дан USB-A кабелін Apple Lightning USB 3 адаптерімен (жинаққа кірмейді, қосымша сатып алу қажет болуы мүмкін) найзағай қосқышы бар iPad-қа қосыңыз.

Бағдарламалық қамтаманы орнату

App Store дүкенінен ATEN OnAir App қолданбасын жүктеп алып, iPad-қа орнатыңыз.

Ескертпе: ATEN OnAir App - бұл бағдарлама нәтижелерін бақылауға, көріністерді өңдеуге және ағындық параметрлерді өзгертуге арналған UC9020 үшін жасалған басқару панелі.

ATEN OnAir App қолданбасын ашу үшін басыңыз, сонда ATEN OnAir App қолданбасын бірінші рет ашқанда оқулық пайда болады. Бұл оқулық UC9020 көмегімен ATEN OnAir App қолданбасын қалай басқару керектігі туралы процестен өткізеді.

Оқулықты қайтадан іске қосу үшін, мәзірді басыңыз жоғарғы сол жақ бұрышта және тармағын таңдаңыз.

Жұмыс істеу

ДЫБЫС

Әртүрлі дыбыс көзін таңдау арқылы дыбысты реттеңіз және реттеу үшін дыбыс деңгейін басқаруды пайдаланыңыз.

ТРАНСЛЯЦИЯ

SRC/PGM түймесі, оны басу арқылы көрсетілетін дереккөздер немесе бағдарламалық бейне мазмұны арасында ауысыңыз.

Бейне мазмұныңызды тікелей трансляциялау үшін GO LIVE (ТІКЕЛЕЙ ЭФИРГЕ ШЫҒУ) түймесін басыңыз және тоқтату үшін түймесін басыңыз.

КӨРІНІСТЕР

Көрсетілетін әртүрлі көріністерді таңдаңыз, қызыл жарық диоды пайда болғанда, бұл ағымдағы көрініс көрсетіліп жатыр дегенді білдіреді, ал жасыл жарық диоды PRV режимінде екенін білдіреді.

АУЫСУЛАР

Ауысуларды реттеу үшін T-bar тақтасын пайдаланыңыз, бейне және дыбыс мазмұнын ауыстыру үшін AUTO және CUT (АВТОМАТТЫ ЖӘНЕ КЕСУ) түймелерін басыңыз.

Жергілікті бейне файлды ойнату

UC9020 HDMI және HDCP қорғалмаған бейне көздерін қабылдайды.

Егер сіздің тұтынушылық камераңыздың/бейнекамераңыздың бейне кірісі

• Clean HDMI Output (Таза HDMI шығысын) қолдаса, ол ең жақсы бейне орналасуын қамтамасыз ете алады.
• Clean HDMI Output (Таза HDMI шығысын) қолдамаса, қайта өлшеу/қию құралын(дарын) пайдаланып, қабаттасқан аймақтардан (бейне мен GUI арасында) аулақ болыңыз.

Микрофонды қолдау

6,35 мм қосқыштарды/адаптерлерді пайдаланыңыз.

UC9020 +48V фантомдық қуатты қамтамасыз етпейтіндіктен, конденсаторлық микрофондар қалыпты жұмысты сақтау үшін қосымша қуат көзін қажет етеді. Сіз фантомдық қуат көзін/адаптерін, дыбыс интерфейсін немесе микрофон алдын ала күшейткішін пайдалана аласыз.

Қолдау және құжаттама туралы ескерту

Осы бумадағы барлық ақпарат, құжаттама, микробағдарлама, бағдарламалық құрал және сипаттамалар өндірушінің алдын ала хабарламасынсыз өзгертілуі мүмкін. Өнімдеріміздің қоршаған ортаға әсерін азайту үшін ATEN құжаттамасы мен бағдарламалық құралын мына жерден онлайн режимінде табуға болады: http://www.aten.com/download/

Техникалық қолдау

www.aten.com/support

Қосымша ақпарат алу үшін сканерлеңіз

ATEN веб-сайты

Пайдаланушы нұсқаулығы

EMC туралы ақпарат

ФЕДЕРАЛДЫҚ БАЙЛАНЫС КОМИССИЯСЫНЫҢ КЕДЕРГІ ТУРАЛЫ МӘЛІМДЕМЕСІ:

Бұл жабдық FCC ережелерінің 15-бөліміне сәйкес А класындағы сандық құрылғының шектеулеріне сәйкес келетіні анықталды және сыналды. Бұл шектеулер жабдық коммерциялық ортада жұмыс істеген кезде зиянды кедергілерден ақылға қонымды қорғауды қамтамасыз етуге арналған. Бұл жабдық радиожиілік энергиясын жасайды, пайдаланады және шығара алады және егер нұсқаулыққа сәйкес орнатылмаса және пайдаланылмаса, радиобайланысқа зиянды кедергі келтіруі мүмкін. Бұл жабдықтың тұрғын үй аймағында жұмыс істеуі зиянды кедергілерді тудыруы мүмкін, бұл жағдайда пайдаланушы кедергіні өз есебінен түзетуі керек.

FCC сақтық шарасы: Сәйкестікке жауапты тарап тікелей мақұлдамаған кез келген өзгерістер немесе модификациялар пайдаланушының осы жабдықты пайдалану құқығын жоюы мүмкін.

Бұл жабдықтың тұрғын үй ортасында жұмыс істеуі радио кедергісін тудыруы мүмкін.

Бұл құрылғы FCC ережелерінің 15-бөліміне сәйкес келеді. Жұмыс келесі екі шартқа байланысты:

1. бұл құрылғы зиянды кедергі тудырмауы мүмкін және
2. бұл құрылғы қабылданған кез келген кедергіні, соның ішінде қалаусыз жұмысқа әкелуі мүмкін кедергіні қабылдауы керек.

© Copyright 2020 ATEN^® International Co., Ltd.

ATEN және ATEN логотипі ATEN International Co., Ltd. компаниясының сауда белгілері болып табылады. Барлық құқықтар қорғалған. Барлық басқа сауда белгілері тиісті иелерінің меншігі болып табылады.

Бөлік № PAPE-1223-R91G Басып шығару күні: 06/2020
