ATEN UC9020 - Guía de inicio rápido del mezclador AV multicanal

Revisión del hardware

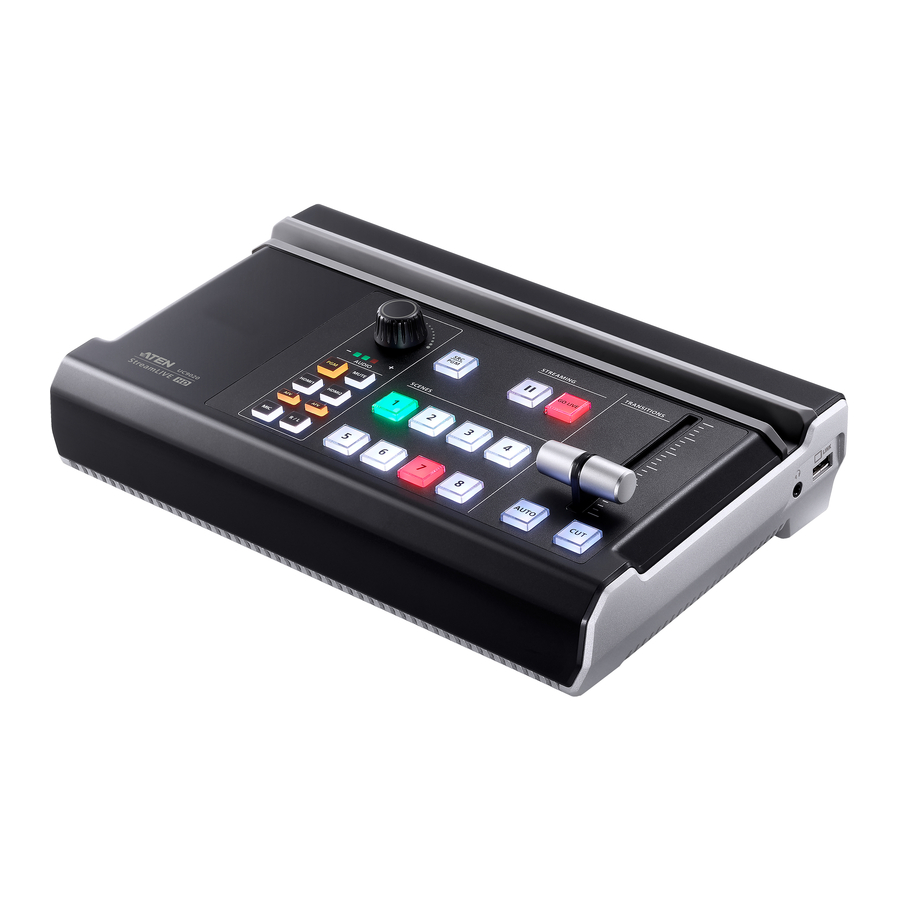

Vista superior

1. Control de nivel de audio
2. Soporte para iPad
3. Selector de vista SRC / PGM
4. Control de transmisión
5. Control de transición con barra en T
6. Selector de escenas

Vista trasera

1. Puerto de salida SRC / PGM
2. Puerto de salida Loop out HDMI 4K / Puerto de entrada HDMI 4K
3. Puerto de entrada de vídeo 1080P
4. Puerto Ethernet
5. Puerto USB 3.2 Gen1 tipo A
6. Puerto de entrada de línea RCA / Puerto de entrada de micrófono
7. Toma de corriente CA

Vista lateral

1. Puerto de enlace para iPad (solo datos)
2. Conector de monitor de audio de 3,5 mm

Requisitos del sistema

• Conexión Ethernet
• iPad Pro (3.ª generación o posterior) con iOS 11 o posterior
• Los siguientes iPad con iOS 11 o posterior
  • iPad Pro (1.ª/2.ª generación)
  • iPad (5.ª generación o posterior)
  • iPad Air (3.ª generación o posterior)
  • iPad Mini (5.ª generación o posterior)

Instalación del hardware

1. Enchufe el cable de alimentación de CA y espere a que finalice la secuencia luminosa de inicio del dispositivo (tecla Scenes).


2. Conecte aquí la fuente de vídeo HDMI.


3. Conecte el micrófono o cualquier otra fuente de audio respectivamente.


4. (Opcional) Conecte el cable de salida HDMI si es necesario:
   1. Conecte la pantalla HDMI al puerto de salida SRC/PGM.
   2. Conecte la pantalla HDMI al puerto Loop Out.


5. Conecte un cable Ethernet aquí para acceder a Internet. Necesita una configuración de red adicional a través del iPad antes de hacer clic en el botón GO LIVE (EN VIVO) para la transmisión en vivo.


6. Conecte su iPad al puerto de enlace para iPad con fines de control. *


*Nota: Para iPad con conector USB-C, simplemente conecte el cable USB-A a USB-C al UC9020. O utilice el cable USB-A a USB-A junto con un adaptador Apple Lightning USB 3 (no incluido, puede necesitar compra adicional) para iPad con el conector Lightning.

Instalación del software

Descargue la aplicación ATEN OnAir de la App Store e instálela en el iPad.

Nota: La aplicación ATEN OnAir es un panel de control diseñado para UC9020 para supervisar los resultados del programa, editar escenas y realizar cambios en la configuración de transmisión.

Haga clic para abrir la aplicación ATEN OnAir y el tutorial se mostrará por primera vez cuando abra la aplicación ATEN OnAir. Este tutorial le guiará a través del proceso de cómo operar la aplicación ATEN OnAir con UC9020.

Para volver a ejecutar el tutorial, haga clic en el menú en la esquina superior izquierda y seleccione .

Funcionamiento

AUDIO

Realice ajustes de audio eligiendo una fuente de audio diferente y utilice el control de volumen para ajustar.

TRANSMISIÓN

Botón SRC/PGM, presiónelo para cambiar entre las fuentes o el contenido de vídeo del programa que se va a mostrar.

Pulse el botón GO LIVE (EN VIVO) para transmitir en directo su contenido de vídeo y pulse para detenerlo.

ESCENAS

Elija diferentes escenas para mostrar, cuando aparezca el LED rojo, significa que la escena actual se está mostrando, y el LED verde significa que está en modo PRV.

TRANSICIONES

Utilice la barra en T para ajustar las transiciones, pulse AUTO y CUT (CORTE) para cambiar el contenido de vídeo y audio.

Reproducción local de archivos de vídeo

UC9020 acepta fuentes de vídeo HDMI y no protegidas por HDCP.

Si la entrada de vídeo de su cámara/videocámara de consumo

• admite Salida HDMI limpia, puede proporcionar el mejor diseño de vídeo.
• no admite Salida HDMI limpia, utilice la herramienta(s) de redimensionar/recortar para evitar áreas superpuestas (entre el vídeo y la GUI)

Soporte para micrófono

Utilice conectores/adaptadores de 6,35 mm.

Dado que UC9020 no proporciona alimentación fantasma de +48 V, los micrófonos de condensador requieren una fuente de alimentación adicional para mantener las operaciones normales. Puede utilizar una fuente/adaptador de alimentación fantasma, una interfaz de audio o un preamplificador de micrófono.

Aviso de soporte y documentación

Toda la información, documentación, firmware, utilidades de software y especificaciones contenidas en este paquete están sujetas a cambios sin previo aviso por parte del fabricante. Para reducir el impacto ambiental de nuestros productos, la documentación y el software de ATEN se pueden encontrar en línea en http://www.aten.com/download/

Soporte técnico

www.aten.com/support

Escanear para obtener más información

Sitio web de ATEN

Manual de usuario

Información sobre EMC

DECLARACIÓN DE INTERFERENCIA DE LA COMISIÓN FEDERAL DE COMUNICACIONES:

Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase A, de acuerdo con la Parte 15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales cuando el equipo se utiliza en un entorno comercial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con el manual de instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Es probable que el funcionamiento de este equipo en una zona residencial cause interferencias perjudiciales, en cuyo caso se exigirá al usuario que corrija la interferencia por su cuenta.

Precaución de la FCC: Cualquier cambio o modificación no aprobada expresamente por la parte responsable del cumplimiento podría anular la autoridad del usuario para utilizar este equipo.

El funcionamiento de este equipo en un entorno residencial podría causar interferencias de radio.

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. este dispositivo no puede causar interferencias perjudiciales, y
2. este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

© Copyright 2020 ATEN^® International Co., Ltd.

ATEN y el logotipo de ATEN son marcas comerciales de ATEN International Co., Ltd. Todos los derechos reservados. Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.

N.º de pieza PAPE-1223-R91G Fecha de impresión: 06/2020
