ATEN UC9020 - Multi-Kanal-AV-Mischer Kurzanleitung

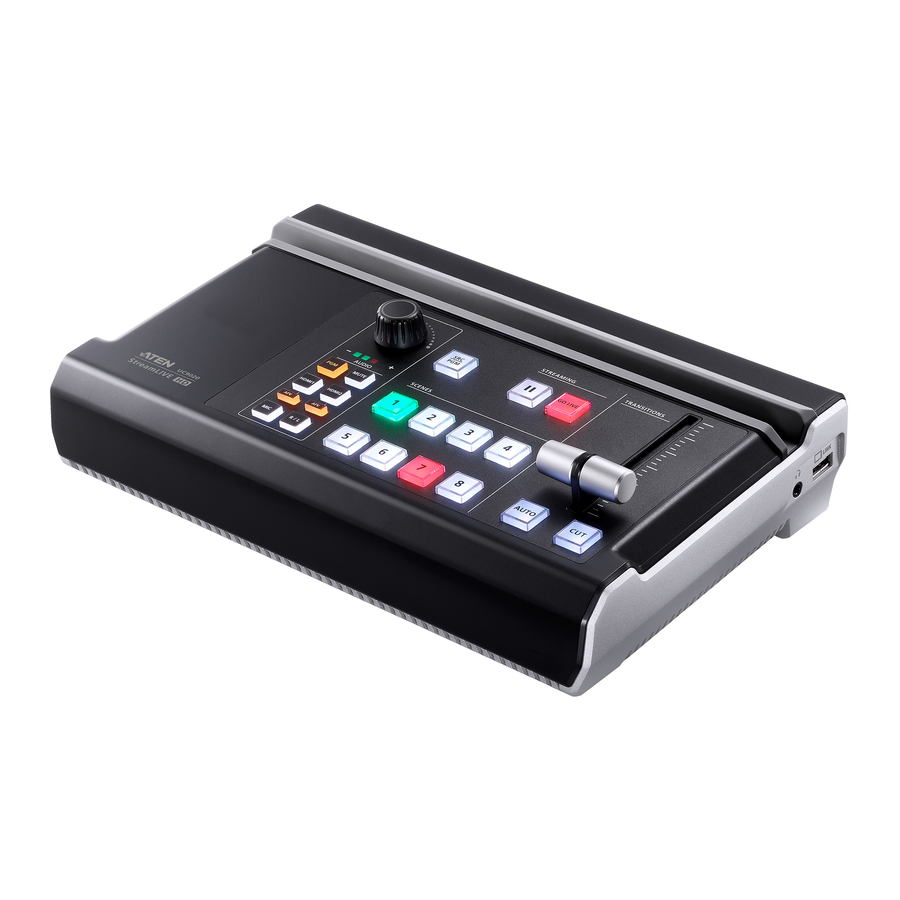

Hardware-Übersicht

Ansicht von oben

1. Audio-Pegelregler
2. iPad-Ständer
3. SRC / PGM Ansichtswähler
4. Stream-Steuerung
5. Übergangssteuerung mit T-Bar
6. Szenenwähler

Rückansicht

1. SRC / PGM Ausgangsanschluss
2. 4K HDMI Loop-Out-Anschluss / 4K HDMI Eingangsanschluss
3. 1080P Video-Eingangsanschluss
4. Ethernet-Anschluss
5. USB 3.2 Gen1 Typ-A Anschluss
6. RCA Line-In-Anschluss / MIC-In-Anschluss
7. Netzanschluss (AC)

Seitenansicht

1. iPad Link-Anschluss (nur Daten)
2. 3,5-mm-Audio-Monitorbuchse

Systemanforderungen

• Ethernet-Verbindung
• iPad Pro (3. Generation oder höher) mit iOS 11 oder höher
• Die folgenden iPad-Modelle mit iOS 11 oder höher
  • iPad Pro (1./2. Generation)
  • iPad (5. Generation oder höher)
  • iPad Air (3. Generation oder höher)
  • iPad Mini (5. Generation oder höher)

Hardware-Installation

1. Schließen Sie das AC-Netzkabel an und warten Sie, bis die leuchtende Startsequenz des Geräts (Szenen-Taste) abgeschlossen ist.


2. Schließen Sie hier die HDMI-Videoquelle an.


3. Schließen Sie das Mikrofon oder eine andere Audioquelle entsprechend an.


4. (Optional) Schließen Sie bei Bedarf das HDMI-Ausgangskabel an:
   1. Schließen Sie das HDMI-Display an den SRC/PGM Ausgangsanschluss an.
   2. Schließen Sie das HDMI-Display an den Loop-Out-Anschluss an.


5. Schließen Sie hier ein Ethernet-Kabel für den Internetzugang an. Vor dem Klicken auf die GO LIVE-Taste (Live gehen) für das Live-Streaming sind zusätzliche Netzwerkeinstellungen über das iPad erforderlich.


6. Schließen Sie Ihr iPad zu Steuerungszwecken an den iPad Link-Anschluss an. *


*Hinweis: Für iPads mit USB-C-Anschluss schließen Sie einfach das USB-A-auf-USB-C-Kabel an den UC9020 an. Alternativ verwenden Sie ein USB-A-auf-USB-A-Kabel zusammen mit einem Apple Lightning-auf-USB-3-Adapter (nicht im Lieferumfang enthalten, möglicherweise separat zu erwerben) für iPads mit Lightning-Anschluss.

Software-Installation

Laden Sie die ATEN OnAir App aus dem App Store herunter und installieren Sie sie auf dem iPad.

Hinweis: Die ATEN OnAir App ist ein Bedienfeld, das für den UC9020 entwickelt wurde, um Programmergebnisse zu überwachen, Szenen zu bearbeiten und Änderungen an den Streaming-Einstellungen vorzunehmen.

Klicken Sie, um die ATEN OnAir App zu öffnen. Beim ersten Start der ATEN OnAir App wird das Tutorial angezeigt. Dieses Tutorial führt Sie durch die Bedienung der ATEN OnAir App mit dem UC9020.

Um das Tutorial erneut auszuführen, klicken Sie auf das Menü in der oberen linken Ecke und wählen Sie .

Bedienung

AUDIO

Nehmen Sie Audioeinstellungen vor, indem Sie verschiedene Audioquellen auswählen und den Lautstärkeregler zur Anpassung verwenden.

STREAMING

SRC/PGM Drucktaste, drücken Sie diese, um zwischen Quellen oder Programm-Videoinhalten zu wechseln, die angezeigt werden sollen.

Drücken Sie die GO LIVE-Drucktaste (Live gehen), um Ihre Videoinhalte live zu streamen, und drücken Sie zum Stoppen.

SZENEN

Wählen Sie verschiedene Szenen zur Anzeige aus; wenn die rote LED leuchtet, wird die aktuelle Szene angezeigt, und die grüne LED bedeutet, dass sich das Gerät im PRV-Modus befindet.

ÜBERGÄNGE

Verwenden Sie die T-Bar, um die Übergänge anzupassen; drücken Sie AUTO und CUT, um Video- und Audioinhalte zu wechseln.

Wiedergabe lokaler Videodateien

Der UC9020 akzeptiert HDMI- und nicht-HDCP-geschützte Videoquellen.

Wenn der Videoeingang Ihrer Consumer-Kamera/Ihres Camcorders

• Clean HDMI Output unterstützt, kann er das beste Videolayout liefern.
• Clean HDMI Output nicht unterstützt, verwenden Sie Verkleinerungs-/Zuschneidewerkzeuge, um überlappende Bereiche (zwischen Video und GUI) zu vermeiden.

Mikrofonunterstützung

Verwenden Sie 6,35-mm-Anschlüsse/Adapter.

Da der UC9020 keine +48V Phantomspeisung bereitstellt, benötigen Kondensatormikrofone eine zusätzliche Stromversorgung, um den normalen Betrieb aufrechtzuerhalten. Sie können eine Phantomspeisung/einen Adapter, ein Audio-Interface oder einen Mikrofonvorverstärker verwenden.
