ATEN UC9020 - Ghid de pornire rapidă pentru mixerul AV multi-canal

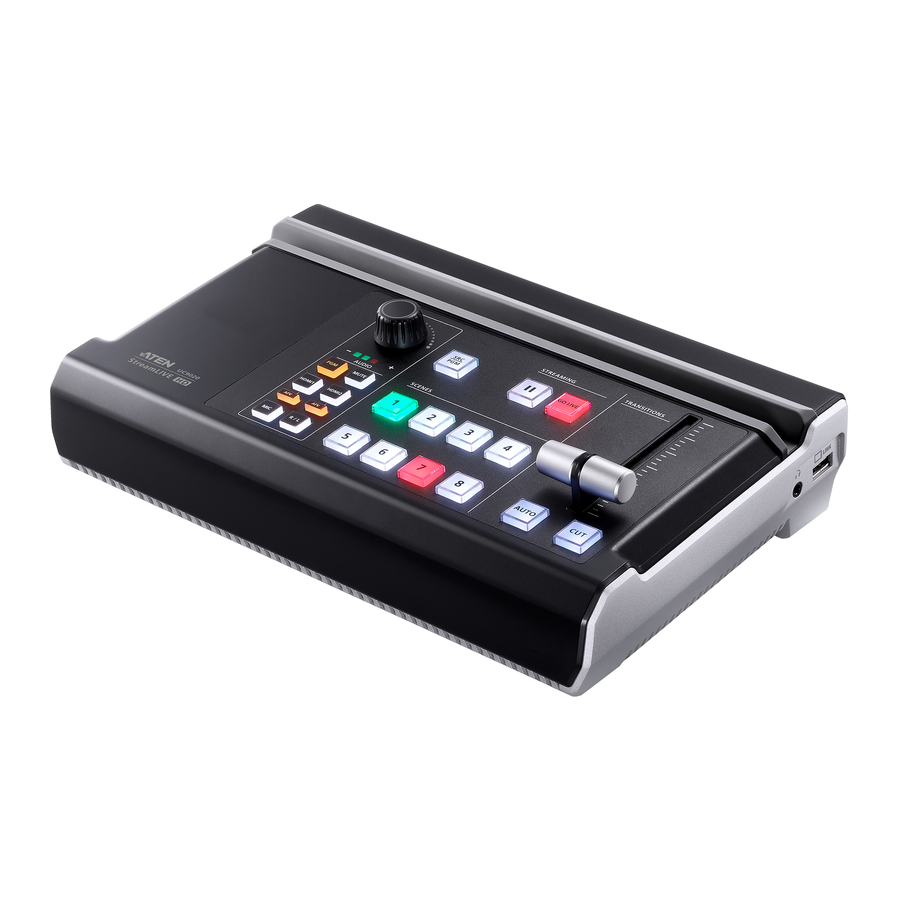

Prezentare hardware

Vizualizare de sus

1. Control nivel audio
2. Suport iPad
3. Selector vizualizare SRC / PGM
4. Control flux
5. Control tranziție cu T-Bar
6. Selector scene

Vizualizare spate

1. Port ieșire SRC / PGM
2. Port ieșire buclă 4K HDMI / Port intrare 4K HDMI
3. Port intrare video 1080P
4. Port Ethernet
5. Port USB 3.2 Gen1 Type-A
6. Port intrare linie RCA / Port intrare MIC
7. Soclu alimentare AC

Vizualizare laterală

1. Port legătură iPad (doar date)
2. Mufă monitor audio de 3,5 mm

Cerințe de sistem

• Conexiune Ethernet
• iPad Pro (generația a 3-a sau mai recentă) cu iOS 11 sau mai recent
• Următorul iPad cu iOS 11 sau mai recent
  • iPad Pro (generația 1/2)
  • iPad (generația a 5-a sau mai recentă)
  • iPad Air (generația a 3-a sau mai recentă)
  • iPad Mini (generația a 5-a sau mai recentă)

Instalare hardware

1. Conectați cablul de alimentare AC și așteptați finalizarea secvenței luminoase de pornire a dispozitivului (tasta Scenes).


2. Conectați sursa video HDMI aici.


3. Conectați microfonul sau orice altă sursă audio, respectiv.


4. (Opțional) Conectați cablul de ieșire HDMI dacă este necesar:
   1. Conectați ecranul HDMI la portul de ieșire SRC/PGM.
   2. Conectați ecranul HDMI la portul Loop Out.


5. Conectați un cablu Ethernet aici pentru acces la internet. Este necesară o setare suplimentară a rețelei prin iPad înainte de a face clic pe butonul GO LIVE (Intră în direct) pentru streaming live.


6. Conectați iPad-ul la portul iPad Link în scop de control. *


*Notă: Pentru iPad cu conector USB-C, pur și simplu conectați cablul USB-A la USB-C la UC9020. Sau utilizați cablul USB-A la USB-A împreună cu un adaptor Apple Lightning USB 3 (nu este inclus, poate necesita achiziționare suplimentară) la iPad cu conectorul Lightning.

Instalare software

Descărcați aplicația ATEN OnAir din App Store și instalați-o pe iPad.

Notă: ATEN OnAir App este un panou de control conceput pentru UC9020 pentru a monitoriza rezultatele programului, a edita scene și a face modificări la setările de streaming.

Faceți clic pentru a deschide aplicația ATEN OnAir și Tutorialul va fi afișat pentru prima dată când deschideți aplicația ATEN OnAir. Acest tutorial vă va ghida prin procesul de operare a aplicației ATEN OnAir cu UC9020.

Pentru a rula din nou Tutorialul, faceți clic pe Meniul în colțul din stânga sus și selectați .

Operare

AUDIO

Efectuați ajustări audio alegând o sursă audio diferită și utilizați Controlul volumului pentru a ajusta.

STREAMING

Butonul SRC/PGM, apăsați-l pentru a comuta între surse sau conținut video al programului care urmează să fie afișat.

Apăsați butonul GO LIVE (Intră în direct) pentru a transmite în direct conținutul video și apăsați pentru a opri.

SCENE

Alegeți diferite scene care urmează să fie afișate, când apare LED-ul roșu, înseamnă că scena curentă este afișată, iar LED-ul verde înseamnă că este în modul PRV.

TRANZIȚII

Utilizați bara T pentru a ajusta tranzițiile, apăsați AUTO și CUT pentru a comuta conținutul video și audio.

Redare fișier video local

UC9020 acceptă surse video HDMI și non-HDCP protejate.

Dacă intrarea video a camerei/camcoderului dvs. de nivel consumer

• acceptă Clean HDMI Output ("Ieșire HDMI curată"), poate oferi cea mai bună aspect video.
• nu acceptă Clean HDMI Output ("Ieșire HDMI curată"), utilizați instrumente de redimensionare/decupare pentru a evita zonele suprapuse (între video și GUI)

Suport microfon

Utilizați conectori/adaptoare de 6,35 mm.

Deoarece UC9020 nu oferă alimentare fantomă de +48V, microfoanele cu condensator necesită o sursă de alimentare suplimentară pentru a menține operațiunile normale. Puteți utiliza sursa/adaptorul de alimentare fantomă, interfața audio sau preamplificatorul de microfon.
