ATEN UC9020 - Краткое руководство по многоканальному AV-микшеру

Обзор оборудования

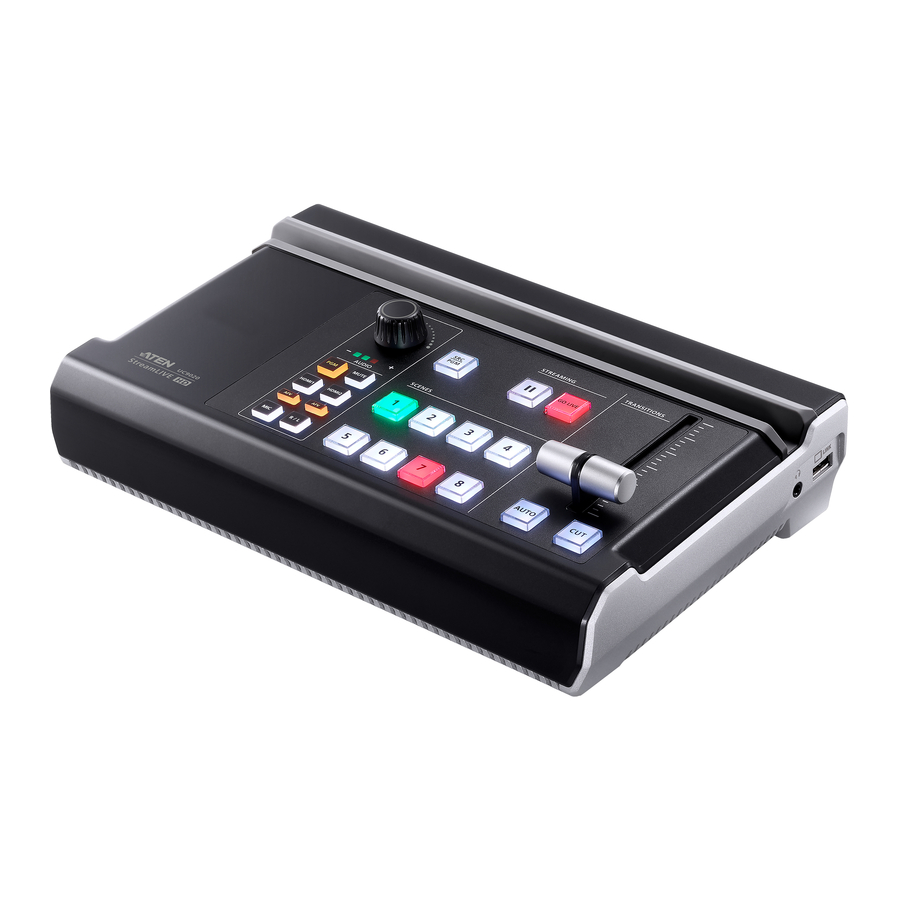

Вид сверху

1. Регулятор уровня звука
2. Подставка для iPad
3. Переключатель видов SRC / PGM
4. Управление потоком
5. Управление переходом с помощью T-Bar
6. Выбор сцен

Вид сзади

1. Выходной порт SRC / PGM
2. Порт 4K HDMI Loop out / Входной порт 4K HDMI
3. Входной порт видео 1080P
4. Порт Ethernet
5. Порт USB 3.2 Gen1 Type-A
6. Порт линейного входа RCA / Порт микрофонного входа
7. Разъем питания переменного тока

Вид сбоку

1. Порт подключения iPad (только для данных)
2. Аудиоразъем 3,5 мм для мониторинга

Системные требования

• Подключение Ethernet
• iPad Pro (3-го поколения или новее) с iOS 11 или более поздней версии
• Следующие модели iPad с iOS 11 или более поздней версии
  • iPad Pro (1-го/2-го поколения)
  • iPad (5-го поколения или новее)
  • iPad Air (3-го поколения или новее)
  • iPad Mini (5-го поколения или новее)

Установка оборудования

1. Подключите шнур питания переменного тока и дождитесь завершения последовательности запуска устройства (клавиша Scenes).


2. Подключите сюда источник видео HDMI.


3. Подключите микрофон или любой другой источник звука соответственно.


4. (Дополнительно) При необходимости подключите выходной кабель HDMI:
   1. Подключите дисплей HDMI к выходному порту SRC/PGM.
   2. Подключите дисплей HDMI к порту Loop Out.


5. Подключите сюда кабель Ethernet для доступа в Интернет. Перед нажатием кнопки GO LIVE (начать эфир) для прямой трансляции требуется дополнительная настройка сети через iPad.


6. Подключите iPad к порту iPad Link для управления. *


*Примечание: Для iPad с разъемом USB-C просто подключите кабель USB-A к USB-C к UC9020. Или используйте кабель USB-A к USB-A вместе с адаптером Apple Lightning USB 3 (не входит в комплект, может потребоваться дополнительная покупка) для iPad с разъемом lightning.

Установка программного обеспечения

Загрузите приложение ATEN OnAir из App Store и установите его на iPad.

Примечание: ATEN OnAir App — это панель управления, разработанная для UC9020 для мониторинга результатов программы, редактирования сцен и внесения изменений в настройки потоковой передачи.

Нажмите, чтобы открыть приложение ATEN OnAir, и при первом открытии приложения ATEN OnAir появится учебное пособие. Это учебное пособие проведет вас через процесс работы с приложением ATEN OnAir с помощью UC9020.

Чтобы снова запустить учебное пособие, нажмите на Menu (меню) в верхнем левом углу и выберите .

Операция

АУДИО

Выполните настройку звука, выбрав другой источник звука и используя регулятор громкости для настройки.

ПОТОКОВАЯ ПЕРЕДАЧА

Кнопка SRC/PGM, нажмите ее для переключения между источниками или отображаемым видеоконтентом программы.

Нажмите кнопку GO LIVE (начать эфир), чтобы начать прямую трансляцию вашего видеоконтента, и нажмите чтобы остановить.

СЦЕНЫ

Выберите различные отображаемые сцены, когда появляется красный светодиод, это означает, что отображается текущая сцена, а зеленый светодиод означает, что он находится в режиме PRV.

ПЕРЕХОДЫ

Используйте T-bar для регулировки переходов, нажмите AUTO (авто) и CUT (вырезать) для переключения видео- и аудиоконтента.

Воспроизведение локальных видеофайлов

UC9020 принимает источники видео HDMI и источники, не защищенные HDCP.

Если ваш видеовход с камеры/видеокамеры потребительского класса

• поддерживает Clean HDMI Output (чистый выход HDMI), он может обеспечить наилучшую компоновку видео.
• не поддерживает Clean HDMI Output (чистый выход HDMI), используйте инструменты изменения размера/обрезки, чтобы избежать перекрывающихся областей (между видео и графическим интерфейсом)

Поддержка микрофона

Используйте разъемы/адаптеры 6,35 мм.

Поскольку UC9020 не обеспечивает фантомное питание +48 В, конденсаторным микрофонам требуется дополнительный источник питания для поддержания нормальной работы. Вы можете использовать фантомный источник питания/адаптер, аудиоинтерфейс или микрофонный предусилитель.

Уведомление о поддержке и документации

Вся информация, документация, микропрограммы, программные утилиты и спецификации, содержащиеся в этом пакете, могут быть изменены производителем без предварительного уведомления. Чтобы уменьшить воздействие наших продуктов на окружающую среду, документацию и программное обеспечение ATEN можно найти в Интернете по адресу http://www.aten.com/download/
