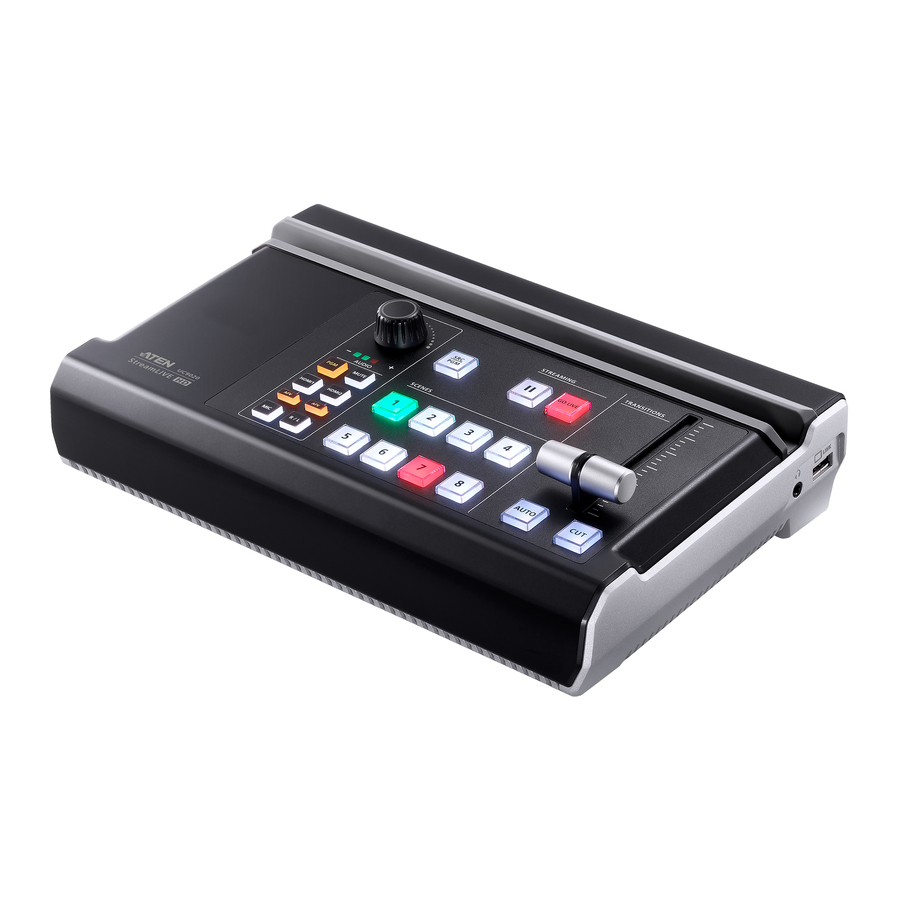

ATEN UC9020 - Guida Rapida al Mixer AV Multicanale

Panoramica Hardware

Vista Superiore

1. Controllo Livello Audio
2. Supporto iPad
3. Selettore Vista SRC / PGM
4. Controllo Streaming
5. Controllo Transizioni con T-Bar
6. Selettore Scene

Vista Posteriore

1. Porta di Uscita SRC / PGM
2. Porta di Loop out HDMI 4K / Porta di Ingresso HDMI 4K
3. Porta di Ingresso Video 1080P
4. Porta Ethernet
5. Porta USB 3.2 Gen1 Tipo-A
6. Porta Ingresso Linea RCA / Porta Ingresso MIC
7. Presa di Alimentazione CA

Vista Laterale

1. Porta di Collegamento iPad (Solo Dati)
2. Jack Monitor Audio da 3,5 mm

Requisiti di Sistema

• Connessione Ethernet
• iPad Pro (3a generazione o successiva) con iOS 11 o successivo
• I seguenti iPad con iOS 11 o successivo
  • iPad Pro (1a/2a generazione)
  • iPad (5a generazione o successiva)
  • iPad Air (3a generazione o successiva)
  • iPad Mini (5a generazione o successiva)

Installazione Hardware

1. Collegare il cavo di alimentazione CA e attendere che la sequenza luminosa di avvio del dispositivo (Scenes Key (Tasto Scene)) sia completata.


2. Collegare qui la sorgente video HDMI.


3. Collegare il microfono o qualsiasi altra sorgente audio rispettivamente.


4. (Opzionale) Collegare il cavo di uscita HDMI se necessario:
   1. Collegare il display HDMI alla porta di uscita SRC/PGM.
   2. Collegare il display HDMI alla porta di Loop Out.


5. Collegare qui un cavo Ethernet per l'accesso a internet. Sono necessarie impostazioni di rete aggiuntive tramite iPad prima di fare clic sul pulsante GO LIVE (VAI IN DIRETTA) per lo streaming live.


6. Collegare il vostro iPad alla Porta di Collegamento iPad per il controllo. *


*Nota: Per iPad con connettore USB-C, è sufficiente collegare il cavo da USB-A a USB-C al UC9020. Oppure utilizzare il cavo da USB-A a USB-A insieme a un adattatore Apple Lightning USB 3 (non incluso, potrebbe essere necessario acquistarlo separatamente) all'iPad con il connettore Lightning.

Installazione Software

Scaricate l'App ATEN OnAir dall'App Store e installatela sull'iPad.

Nota: L'App ATEN OnAir è un pannello di controllo progettato per UC9020 per monitorare i risultati del programma, modificare le scene e apportare modifiche alle impostazioni di streaming.

Fare clic per aprire l'App ATEN OnAir e il Tutorial verrà visualizzato la prima volta che si apre l'App ATEN OnAir. Questo tutorial vi guiderà attraverso il processo di come utilizzare l'App ATEN OnAir con UC9020.

Per eseguire di nuovo il Tutorial, fare clic su Menu nell'angolo in alto a sinistra e selezionare .

Funzionamento

AUDIO

Regolare l'audio scegliendo una sorgente audio diversa e utilizzare il Controllo Volume per regolare.

STREAMING

Pulsante SRC/PGM, premerlo per passare tra le sorgenti o i contenuti video del programma da visualizzare.

Premere il pulsante GO LIVE (VAI IN DIRETTA) per trasmettere in diretta il vostro contenuto video, e premere per fermare.

SCENE

Scegliere diverse scene da visualizzare; quando appare il LED rosso, significa che la scena attuale è in visualizzazione, e il LED verde significa che è in modalità PRV.

TRANSIZIONI

Utilizzare la T-bar per regolare le transizioni, premere AUTO (AUTOMATICO) e CUT (TAGLIA) per cambiare i contenuti video e audio.

Riproduzione File Video Locali

UC9020 accetta sorgenti video HDMI e non protette da HDCP.

Se l'ingresso video della vostra telecamera/videocamera di consumo

• supporta "Clean HDMI Output" (Uscita HDMI Pulita), può fornire il miglior layout video.
• non supporta "Clean HDMI Output" (Uscita HDMI Pulita), utilizzare strumenti di ridimensionamento/ritaglio per evitare aree sovrapposte (tra il video e la GUI)

Supporto Microfono

Usare connettori/adattatori da 6,35 mm.

Poiché UC9020 non fornisce alimentazione phantom a +48V, i microfoni a condensatore richiedono un'alimentazione aggiuntiva per mantenere le normali operazioni. È possibile utilizzare un alimentatore/adattatore phantom, un'interfaccia audio o un preamplificatore microfonico.

Avviso su Supporto e Documentazione

Tutte le informazioni, la documentazione, il firmware, le utility software e le specifiche contenute in questo pacchetto sono soggette a modifiche senza preavviso da parte del produttore. Per ridurre l'impatto ambientale dei nostri prodotti, la documentazione e il software ATEN sono disponibili online all'indirizzo http://www.aten.com/download/

Supporto Tecnico

www.aten.com/support

Scansiona per maggiori informazioni

Sito Web ATEN

Manuale Utente

Informazioni EMC

DICHIARAZIONE SULLE INTERFERENZE DELLA FEDERAL COMMUNICATIONS COMMISSION:

Questa apparecchiatura è stata testata e trovata conforme ai limiti per un dispositivo digitale di Classe A, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose quando l'apparecchiatura viene utilizzata in un ambiente commerciale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata in conformità con il manuale di istruzioni, può causare interferenze dannose alle comunicazioni radio. L'utilizzo di questa apparecchiatura in un'area residenziale è probabile che causi interferenze dannose, nel qual caso l'utente sarà tenuto a correggere l'interferenza a proprie spese.

Attenzione FCC: Qualsiasi cambiamento o modifica non espressamente approvato dalla parte responsabile della conformità potrebbe annullare l'autorizzazione dell'utente a operare questa apparecchiatura.

L'utilizzo di questa apparecchiatura in un ambiente residenziale potrebbe causare interferenze radio.

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. L'operazione è soggetta alle seguenti due condizioni:

1. questo dispositivo potrebbe non causare interferenze dannose, e
2. questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che potrebbero causare un funzionamento indesiderato.

© Diritto d'Autore 2020 ATEN^® International Co., Ltd.

ATEN e il logo ATEN sono marchi di fabbrica di ATEN International Co., Ltd. Tutti i diritti riservati. Tutti gli altri marchi sono proprietà dei rispettivi proprietari.

N. Parte PAPE-1223-R91G Data di Stampa: 06/2020
