brennenstuhl PM 231 Ръководство

Прочетете и запазете тези инструкции за експлоатация.
Обърнете внимание и следвайте инструкциите за безопасност. Не включвайте уред с товар, надвишаващ 16 Amp.
Винаги се уверявайте, че щепселът на всеки уред е напълно вкаран в изхода на измервателния уред.

Не включвайте два или повече измервателни уреда заедно!

Следните пиктограми се използват в тези инструкции за експлоатация / на устройството:
	Прочетете ръководството с инструкции!
	Само за употреба в сухи помещения.
	Спазвайте предпазливост и бележките за безопасност!

Въведение

Тези инструкции за експлоатация трябва да бъдат прочетени внимателно и изцяло. Те са част от новозакупения ви електромер и съдържат важна информация относно неговата експлоатация и поддръжка. Трябва да се спазват всички предпазни мерки, когато използвате този продукт. Ако имате въпроси относно употребата на този продукт, свържете се с вашия дилър или нашия сервизен офис. Тези инструкции за експлоатация трябва да се съхраняват на сигурно място и, ако е необходимо, да се предават на трети страни за лесна справка.

Правилна употреба

Уредът е проектиран да измерва консумацията на енергия на електрически уреди и да изчислява разходите за електроенергия и експлоатация. Всяка друга употреба или модификация на инструмента представлява неправилна употреба и носи сериозен риск от злополука. Производителят не носи отговорност за щети, причинени от неправилна употреба. Инструментът не е предназначен за търговска употреба.

Съдържание на пакета

Непосредствено след разопаковането трябва да се провери пълнотата на съдържанието на пакета на електромера. Също така проверете състоянието на самия измервателен уред.

1 x Електромер

1 x Инструкции за експлоатация

Технически данни

Приложение: Този продукт е предназначен само за употреба на закрито. Контактът има интегриран защитен контакт.

Работа

Инструкции за безопасност за този продукт

• Всички инструкции за безопасност и експлоатация трябва да бъдат прочетени преди работа с електромерa.
• Инструкциите за безопасност и експлоатация трябва да бъдат запазени за справка в бъдеще.
• Всички предупреждения върху продукта и в инструкциите за експлоатация трябва да се спазват стриктно.
• Трябва да се следват всички инструкции за експлоатация.
• Работете с електромерa само в сухи закрити помещения. Не инсталирайте във влажни зони като бани, перални или на открито.
• Не излагайте електромерa на екстремни температурни колебания, налягане, удар или интензивна слънчева светлина.
• Трябва да се внимава предмети да не падат и течности да не се разливат в корпуса през отворите.
• Зареждайте контакта само с максимално допустимото натоварване.
• Никога не оставяйте свързани нагреватели без надзор.
• Ако не се използва дълго време, изключете електромерa от електрическата мрежа и го съхранявайте на хладно и сухо място, недостъпно за деца.
• Спрете да използвате, ако електромерът или вграденият контакт са повредени, изключете го незабавно от електрическата мрежа и уреда.
• Ремонтите на продукта трябва да се извършват само от специалист.
• Този електромер не е предназначен за използване от лица (включително деца) с намалени физически, сетивни или умствени способности или с липса на опит и знания, освен ако не са получили надзор или инструкции относно използването на уреда от лице, отговорно за тяхната безопасност. Децата трябва да бъдат наблюдавани, за да се гарантира, че не играят с електромерa.
• Използвайте електромерa само в сгради, оборудвани съгласно категория за инсталиране II (CAT II) съгласно IEC 664. Максималното пиково напрежение не трябва да надвишава 2500 V ~. Основното електрозахранване за жилищни сгради обикновено попада в категория за инсталиране II.

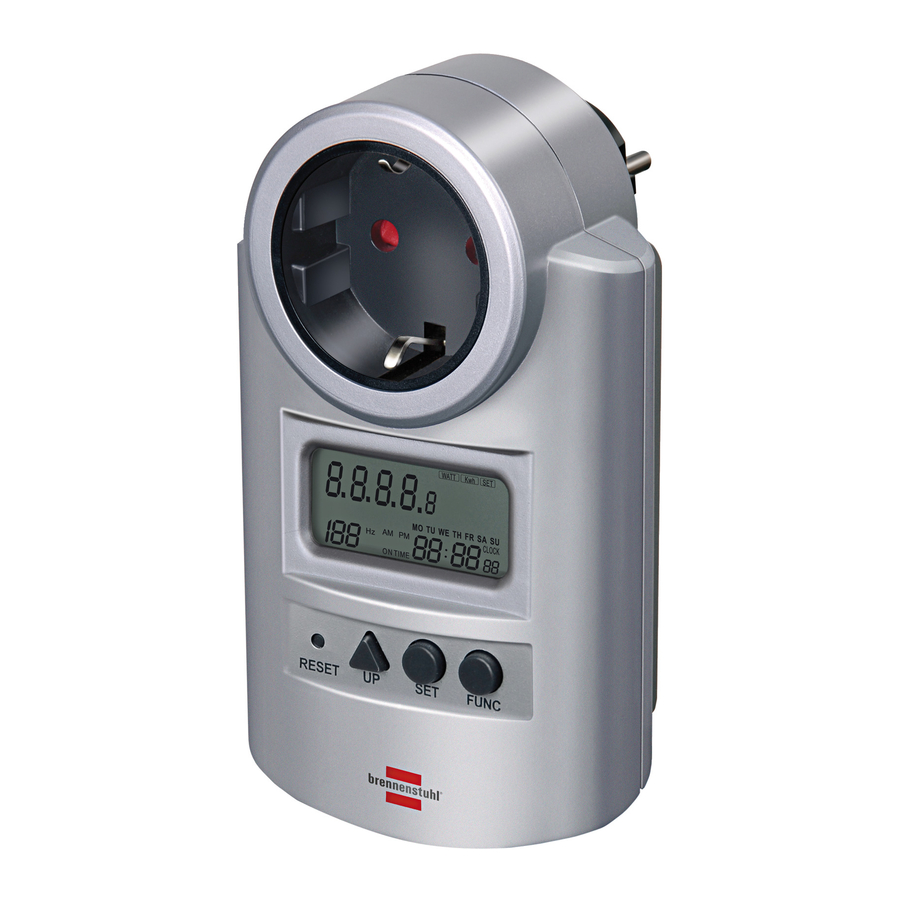

Преден изглед

Дисплей

Местоположение на контролите, функциите и дисплея

10. Показване на единици за стойности на консумация.
11. Показване на AMP.
12. Показване на WATT.
13. Показване на kWh.
14. Показване на SET.
15. Показване на VOLTac.
16. Показване на COST/kWh.
17. Показване на MAX OVERLOAD WARNING.
18. Показване на PRICE 1 и 2, TOTAL PRICE 1 и 2.
19. Показване на ден от седмицата MO, TU, WE, TH, FR, SA, SU.
20. Показване на CLOCK.
21. Показване на секунди (TOTAL ON TIME → минути).
22. Показване на минути (TOTAL ON TIME → часове 0-99).
23. Показване на часове (TOTAL ON TIME → часове >100).
24. Показване на TOTAL ON TIME.
25. Показване на AM, PM.
26. Показване на Hz.
27. Показване на стойност, фактор на мощността.
28. Показване на POWER FACTOR.

Инструкции за употреба

Включете захранващия щепсел (7) на електромерa в стандартен електрически контакт 230 V 50 Hz. Дисплеят (2) автоматично се включва и показва текущото време (20, 21, 22, 23), деня от седмицата (19), линейното напрежение (10, 15) и честотата (26, 27).

Задаване на текущо време

Натискайте бутона FUNC (6), докато CLOCK (20) се покаже в долния десен ъгъл на LCD дисплея.

Натиснете бутона SET (5) веднъж; денят от седмицата (19) започва да мига.

Натиснете бутона UP (4), за да зададете деня от седмицата (19) на MO, TU, WE, TH, FR, SA или SU.

Натиснете отново бутона SET (5), за да потвърдите настройката на деня от седмицата; часовете (23) започват да мигат.

Натиснете бутона UP (4), за да зададете часовете (23) на текущото време.

Натиснете отново бутона SET (5), за да потвърдите настройката на часа; минутите (22) започват да мигат.

Натиснете бутона UP (4), за да зададете минутите (22) на текущото време, и натиснете отново бутона SET (5), за да потвърдите времето.

Сега свържете уреда и го включете. Електромерът започва да измерва консумацията.

Задаване и показване на цена/kWh / Показване на функции за измерване

Задаване и показване на цена/kWh
Ако на дисплея се появи VOLTAGE / AMP / WATT, натиснете и задръжте бутона FUNC (6) за поне 1 секунда, докато се покаже Cost/kWh (16). Ако вече са въведени 2 цени, те могат да бъдат показани на свой ред чрез натискане на бутона FUNC (6).

Задаване на цена/kWh (цена 1)
Натиснете и задръжте бутона SET (5), докато първата цифра започне да мига, за да зададете цената/kWh, след като се покаже цената/kWh за цена 1 (18). Задайте правилната стойност за първата цифра с бутона UP (4). Сега натиснете отново бутона SET (5), докато втората цифра започне да мига, и задайте правилната стойност с бутона UP (4). Повторете процедурата за третата и четвъртата цифра.

Можете да преместите десетичната запетая, като натиснете бутона SET (5), за да започне да мига, и я преместите с бутона UP (4) в правилната позиция.

Натиснете отново бутона SET (5) и дисплеят за време

(-: - -) зад ON TIME (24) за въведената цена 1 (18) започва да мига. Натиснете SET (5), за да завършите процедурата по настройка за цена 1, ако не е необходима втора цена.

За да въведете втора цена (напр. дневна/нощна тарифа), задайте също начална точка за цена 1 първо. Докато дисплеят за време мига зад ON TIME (24) за цена 1 (18), натиснете бутона UP (4), за да зададете деня от седмицата за началната точка (вж. предишния раздел). Сега натиснете бутона SET (5), докато дисплеят за час започне да мига, и натиснете бутона UP (4), за да зададете часовете за началната точка. Повторете тази процедура за дисплея за минути. Накрая натиснете бутона SET (5), за да завършите настройките за цена 1.

Задаване на цена/kWh (цена 2)
Задаването на цена/kWh за цена 2 е подобно на цена 1.

Уверете се, че в началото е показана цена 2 (18). Натиснете бутона FUNC (6), за да превключите дисплея, за да покажете цена 2 (18), преди да започнете процедурата по настройка с бутона SET (5).

Показване на функции за измерване
Многократно натискайте бутона FUNC (6), за да преминете през следната информация: VOLTAGE, AMP, WATT – kWh - TOTAL PRICE (10, 18).

Натиснете бутона FUNC (6), за да покажете текущата консумация на свързания уред в полето за стойност (10) на LCD дисплея, AMP (11) се показва в секцията за единици и POWER FACTOR (27, 28).

Натиснете отново бутона FUNC (6), за да покажете мощността на свързания уред в полето за стойност (10) на LCD дисплея, WATT (12) се показва в секцията за единици и POWER FACTOR (27, 28).

Натиснете отново бутона FUNC (6), за да покажете консумацията на енергия на свързания уред в полето за стойност (10) на LCD дисплея. kWh (13) се показва в секцията за единици и POWER FACTOR (27, 28).

Натиснете отново бутона FUNC (6), за да покажете TOTAL PRICE (10, 18) и TOTAL ON TIME (21-24) в часове и минути на свързания уред.

Натиснете отново бутона FUNC (6), за да покажете VOLTac. (15) и Hz (26, 27).

Ако е превишено общото натоварване, MAX OVERLOAD WARNING (17) ще мига на дисплея (2).

Изтриване на измерени стойности
Задръжте FUNC (6) натиснат за поне 1 секунда, докато се показва kWh или TOTAL PRICE. Измерената стойност за консумацията (kWh), TOTAL PRICE и TOTAL ON TIME се изтриват.

Режим на готовност

Дисплеят (2) се връща прибл. 10 секунди след натискане на бутоните в режим на готовност и показва текущото време (20, 21, 22, 23, 25), деня от седмицата (19), линейното напрежение (10, 15) и честотата (26, 27).

Бутон за нулиране

Натиснете бутона за нулиране RESET с остър предмет, за да изчистите всички данни в паметта, включително текущото време и всички програми. За няколко секунди се показва целият дисплей (2) с всички параметри.

Смяна на батериите

Електромерът идва от завода с 3 x 1,5 V LR44/ AG13 бутонни клетки, инсталирани в отделението за батерии. За да смените батериите, следвайте тези стъпки: Отделението за батерии се намира в задната част на уреда. Използвайте плоска отвертка, за да повдигнете внимателно капака на отделението за батерии. Извадете празните батерии и ги заменете с нови. Спазвайте полярността (+/-), както е посочено вътре в капака (плоската страна (+) отляво). Внимателно поставете отново капака. Внимавайте да не повредите клемите при затваряне на капака. Капакът трябва да бъде поставен отново преди употреба.

По време на по-дълги периоди на неизползване извадете батериите от електромерa, за да избегнете изтичане на батерията. Изтеклите батерии могат да причинят токов удар и повреда на електромерa.

Сменяйте батериите само ако електромерът е изключен от електрическата мрежа. Заменяйте батериите само със същия тип. Не смесвайте нови и празни батерии.

Не изхвърляйте батериите с битовите отпадъци.

Върнете празните батерии в съответните пунктове за събиране.

Поддръжка и грижа

Този продукт не се нуждае от поддръжка. Никога не отваряйте и не разглобявайте продукта. Преди почистване изключете електрозахранващия уред от контакта и уреда. Почиствайте външната част само с чиста и мека кърпа.

Производител

Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 ∙ D-72074 Tübingen

За повече информация препоръчваме Сервиз/ЧЗВ на нашия уебсайт www.brennenstuhl.com.
